Una clarificadora es un tanque de sedimentación diseñado para remover partículas sólidas suspendidas del agua contaminada. Utiliza principios físicos como la gravedad y la flotación para separar contaminantes, produciendo un efluente más limpio y concentrando los sólidos para su posterior tratamiento.
Estos equipos son fundamentales en el tratamiento de aguas residuales, industriales y potables, ya que permiten separar los sólidos suspendidos del agua y devolverle una calidad adecuada para diversos usos o para su descarga segura al medio ambiente.
Qué es una clarificadora de agua
Una clarificadora de agua es un tanque de sedimentación diseñado para remover partículas sólidas suspendidas del agua contaminada. Los clarificadores funcionan reduciendo la velocidad del flujo de agua, permitiendo que las partículas más pesadas se asienten en el fondo mediante sedimentación y que las más ligeras floten hacia la superficie mediante flotación.
Este proceso se optimiza mediante sistemas mecánicos de raspado y recolección. La clarificadora separa la fase líquida de los sólidos, produce un efluente más limpio y concentra los lodos para su posterior tratamiento.
Cómo funciona una clarificadora
Entrada del agua contaminada
El agua residual ingresa a la clarificadora a través de sistemas de distribución que minimizan las turbulencias y permiten un flujo uniforme. La reducción de la velocidad del agua favorece la separación de las partículas suspendidas.
Zona de sedimentación
Las partículas sólidas más pesadas que el agua se depositan gradualmente en el fondo del tanque debido a la acción de la gravedad. El tiempo de retención hidráulica típico varía entre 2-4 horas.
Flotación de materiales ligeros
Los sólidos con densidad menor al agua, como grasas y aceites, ascienden hacia la superficie formando una capa de espumas o natas. Estos materiales se retiran mediante sistemas superficiales de recolección.
Recolección mecánica de sólidos
Las rastras de fondo, formadas por palas o raspadores rotativos, recolectan los lodos sedimentados hacia una tolva central. Los desnatadores superficiales retiran continuamente las espumas de la superficie.
Salida del agua clarificada
El agua tratada se evacúa por vertederos perimetrales, manteniendo un nivel constante en el tanque. El efluente clarificado puede pasar a otras etapas de tratamiento, reutilizarse o descargarse de forma segura cuando cumple los requisitos aplicables.
Clarificador de Jugo Crompion LLT
Componentes principales de una clarificadora
- Sistema de entrada: distribuye el agua contaminada y minimiza las turbulencias.
- Zona de sedimentación: proporciona el tiempo y el espacio necesarios para que los sólidos se depositen.
- Rastras de fondo: desplazan los lodos sedimentados hacia la tolva central.
- Desnatadores superficiales: retiran grasas, aceites, espumas y otros materiales flotantes.
- Tolva central: concentra los lodos para facilitar su extracción y tratamiento posterior.
- Vertederos perimetrales: permiten evacuar el agua clarificada y mantener un nivel constante.
Para qué sirve una clarificadora
Tratamiento de aguas residuales urbanas
En el tratamiento primario, las clarificadoras eliminan sólidos gruesos y sedimentables, reducen la DBO₅ -Demanda Biológica de Oxígeno a 5 días- en 25-40% y preparan el agua para un tratamiento biológico posterior.
Las capacidades típicas para este tipo de aplicación son de 500-50,000 m³/día. En el tratamiento secundario, las clarificadoras separan los lodos biológicos, concentran la biomasa para su recirculación y producen un efluente final clarificado.
- Remoción de sólidos gruesos y sedimentables.
- Reducción de la carga contaminante inicial.
- Separación de lodos biológicos.
- Concentración de biomasa para recirculación.
- Producción de efluente final clarificado.
- Preparación del agua para tratamientos posteriores.
Tratamiento de aguas industriales
En las instalaciones industriales, las clarificadoras permiten remover sólidos procedentes de los procesos productivos, recuperar materiales valiosos y reducir contaminantes específicos.
También preparan el agua para su reutilización industrial. La elección del equipo depende de las características de los sólidos, del caudal y de los objetivos de tratamiento.
Aplicaciones mineras
En minería, estos equipos se emplean para la clarificación de aguas de proceso, la separación de minerales finos, el tratamiento de aguas de mina y el espesamiento de concentrados.
- Clarificación de aguas de proceso.
- Separación de minerales finos.
- Tratamiento de aguas de mina.
- Espesamiento de concentrados.
Tratamiento de agua potable
En el proceso de potabilización, la clarificadora remueve la turbiedad después de la coagulación-floculación y separa los flóculos formados químicamente.
El agua clarificada queda preparada para la filtración final y mejora su calidad organoléptica.
Tipos de clarificadoras según su función
Clarificadoras primarias
Las clarificadoras primarias eliminan sólidos sedimentables y flotantes antes de los tratamientos biológicos. Alcanzan una remoción del 50-70% de sólidos suspendidos y reducen la carga contaminante inicial.
Clarificadoras secundarias
Las clarificadoras secundarias separan la biomasa tras los procesos biológicos. Son eficaces con flóculos más ligeros y logran una remoción del 85-95%.
| Tipo de clarificadora | Función principal | Remoción indicada |
|---|---|---|
| Primaria | Eliminación de sólidos sedimentables y flotantes antes del tratamiento biológico | 50-70% de sólidos suspendidos |
| Secundaria | Separación de biomasa después de los procesos biológicos | 85-95% |
Tipos de clarificadoras según su geometría

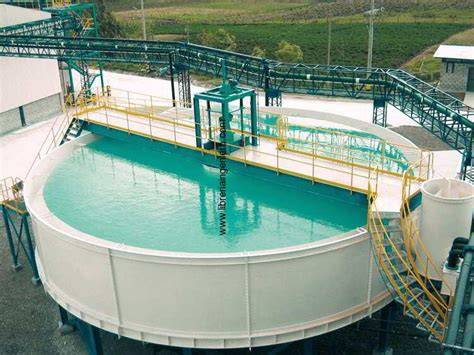

Clarificadoras circulares
Las clarificadoras circulares tienen diámetros de 6 a 60 m, utilizan flujo radial y cuentan con rastras rotatorias para distribuir el flujo y recoger los lodos eficientemente.
SOTECMA lleva a cabo la instalación de tanques clarificadores de agua desde 6,5 a 14 m de diámetro, en los que se puede tratar desde 150 hasta 800 m3/h de aguas contaminadas con sólidos finos.
Clarificadoras rectangulares
Las clarificadoras rectangulares operan con flujo horizontal. Son más económicas en grandes instalaciones y adecuadas para espacios alargados.
Clarificadoras lamelares
Las clarificadoras lamelares, también denominadas de alta tasa, incorporan placas inclinadas para aumentar la superficie de sedimentación. Ocupan poco espacio y logran una eficiencia de hasta 90%.
| Geometría | Características principales |
|---|---|
| Circular | Flujo radial y rastras rotatorias; diámetros de 6 a 60 m |
| Rectangular | Flujo horizontal; adecuada para espacios alargados |
| Lamelares | Placas inclinadas; ocupan poco espacio y alcanzan una eficiencia de hasta 90% |
Clarificadora centrífuga
El separador clarificador centrífugo se utiliza para separar sólidos de líquidos. El separador incorpora discos cónicos apilados para crear una gran zona de aclarado dentro de un tambor que tiene un volumen relativamente pequeño.
Este principio permite concentrar una amplia zona de separación en un equipo compacto. La tecnología resulta especialmente vinculada a procesos industriales en los que es necesario separar sólidos de líquidos dentro de un espacio reducido.
Parámetros de funcionamiento y capacidad
El rendimiento de una clarificadora depende del caudal, de la concentración de sólidos, de la densidad de las partículas, del tiempo de retención hidráulica y de la configuración del equipo.
El tiempo de retención hidráulica típico varía entre 2-4 horas. Durante este periodo, las partículas más pesadas se depositan en el fondo y los materiales ligeros ascienden hacia la superficie.
- Diámetro de tanques circulares: de 6 a 60 m.
- Diámetro de tanques instalados por SOTECMA: desde 6,5 a 14 m.
- Caudal tratado en esas instalaciones: desde 150 hasta 800 m3/h.
- Tiempo de retención hidráulica típico: 2-4 horas.
- Capacidades típicas en aguas residuales urbanas: 500-50,000 m³/día.
Ventajas de utilizar una clarificadora
La clarificadora permite separar sólidos suspendidos mediante procesos físicos de sedimentación y flotación. También concentra los lodos y los materiales flotantes para facilitar su tratamiento posterior.
- Remoción de sólidos suspendidos.
- Reducción de la carga contaminante.
- Separación de grasas, aceites y espumas.
- Preparación del agua para tratamientos biológicos o filtración final.
- Recuperación de materiales valiosos en determinados procesos industriales.
- Preparación del agua para su reutilización industrial.
- Adaptación a instalaciones nuevas y existentes.
- Funcionamiento con un mantenimiento reducido en comparación con otras tecnologías.
Mantenimiento y vida útil
Con mantenimiento adecuado, un clarificador puede operar eficientemente durante 25-30 años. Los componentes mecánicos pueden requerir renovación cada 10-15 años.
El mantenimiento incluye una inspección diaria, la lubricación semanal de los equipos mecánicos y una revisión mensual de los desgastes. El sistema es de bajo mantenimiento comparado con otras tecnologías.
| Frecuencia | Actividad |
|---|---|
| Diaria | Inspección del sistema |
| Semanal | Lubricación de equipos mecánicos |
| Mensual | Revisión de desgastes |
| 10-15 años | Posible renovación de componentes mecánicos |
| 25-30 años | Vida operativa eficiente con mantenimiento adecuado |
Instalación en plantas existentes
Las clarificadoras son especialmente aptas para retrofitting en instalaciones existentes, adaptándose a las limitaciones de espacio y a los sistemas presentes.
La selección de la geometría y del sistema de clarificación debe considerar el espacio disponible, el caudal, las características del agua y la etapa del tratamiento en la que se instalará el equipo.
Eficiencia de tratamiento
La eficiencia depende del tipo de clarificadora. Las clarificadoras primarias alcanzan 50-70% de remoción de sólidos suspendidos, mientras que las secundarias logran 85-95%.
Las clarificadoras lamelares ocupan poco espacio y logran una eficiencia de hasta 90%. La eficiencia final también está relacionada con las características de los sólidos y con las condiciones de funcionamiento del sistema.
