Las depuradoras de mochila son sistemas compactos de filtración que permiten instalar la bomba, el filtro, los skimmers y las boquillas de impulsión sin incorporar todos los elementos empotrados en el vaso de la piscina ni construir un local técnico convencional. Su principal interés aparece en rehabilitaciones, piscinas ya terminadas o vasos en los que resulta difícil instalar tuberías.
Sin embargo, la circulación del agua es el punto decisivo: una depuradora debe mover y filtrar todo el volumen de la piscina de forma equilibrada. Antes de elegir un equipo de mochila conviene comprobar su caudal, la ubicación de las tomas, la profundidad del vaso, el sistema de filtración y las tareas de mantenimiento que exigirá.
Qué es una depuradora de mochila
El sistema de mochila puede realizar cuatro funciones integradas en un sólo equipo: Filtración del agua de la piscina. Posibilidad de conectar un limpiafondos. Vaciado de la piscina. Iluminación de la piscina.
El sistema de filtración monobloque simplifica la instalación de un local técnico. En un solo bloque se sitúa una bomba con filtro de cartucho, junto con skimmers y boquilla de impulsión.
Las depuradoras de mochila están diseñadas para instalarse sobrepuestas al vaso o encajadas en una de sus paredes. Este concepto de depuradora sin obra permite la filtración y depuración sin cambiar ni romper parte de la estructura de la piscina.
Las tuberías, la bomba de filtración, el cuadro eléctrico y todos los periféricos adicionales se sitúan por detrás del monobloque. El equipo puede incorporar un local técnico en la parte trasera donde se sitúa toda la maquinaria de filtración.

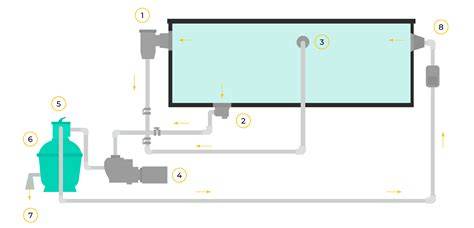

Cómo funciona el circuito de filtración
La depuradora mueve y limpia el agua en un ciclo continuo para retener impurezas y mantener la piscina en condiciones sanitarias óptimas. La bomba impulsa el agua desde la piscina hacia el filtro y la devuelve limpia.
El filtro retiene partículas en suspensión, como polvo, hojas y algas. Los skimmers y sumideros son puntos de aspiración del agua, mientras que las boquillas de impulsión retornan el agua filtrada al vaso.
La idea clave es que sin circulación no hay limpieza, y que la bomba y el filtro deben estar dimensionados en consonancia. Una distribución deficiente puede dejar zonas con poca renovación de agua, aunque la bomba tenga un caudal elevado.
La circulación del agua: el aspecto más importante
Una buena distribución del agua es básica, y ese tipo de depuradora puede no resolverla adecuadamente. La instalación de skimmers, sumidero de pared si no es posible colocar uno de fondo, impulsores y otros puntos de aspiración y retorno permite mover un mayor volumen de agua del vaso.
La razón de esta limitación es la importancia de tener toda el agua de la piscina en movimiento. No basta con filtrar una parte del agua cercana a la mochila: el sistema debe favorecer la renovación del conjunto del vaso.
En una piscina de poca profundidad, la toma de fondo de determinados sistemas puede quedar bastante cerca del suelo y permitir mover un buen volumen de agua. Esta consideración depende del diseño concreto del equipo, de la forma del vaso y de la posición de las tomas.
Ventajas de una depuradora de mochila
- La instalación necesaria se minimiza.
- No es necesario instalar todos los elementos empotrados en la piscina ni realizar otras conexiones hidráulicas.
- Es una solución especialmente pensada para la rehabilitación de piscinas.
- Evita problemas de fugas por tuberías y reduce la necesidad de realizar obra suplementaria en la piscina.
- El grupo compacto reúne la bomba, el filtro de cartucho, los skimmers, la impulsión y, en algunos modelos, la iluminación.
- El equipo puede instalarse de forma compacta o separada, pudiendo situar la filtración donde mejor convenga, según las condiciones de instalación.
- Permite conectar complementos como un clorador salino, un regulador de pH o un sistema de natación a contracorriente, cuando el modelo está preparado para ello.
- Al concentrar los componentes, se reducen las intervenciones de diferentes técnicos en función del avance de la obra.
Inconvenientes y precauciones
Las depuradoras de mochila no ofrecen automáticamente una buena distribución hidráulica. Un sistema de mochila puede funcionar de forma aceptable en una piscina pequeña y poco profunda, pero el resultado depende mucho de la posición de la aspiración y de los retornos.
También hay que tener en cuenta los problemas que pueden aparecer a medio plazo y el trabajo de mantenimiento. Un sistema de mochila de calidad no siempre tiene un coste reducido, y una solución económica puede no resolver correctamente la filtración.
Por ese motivo, antes de instalarlo conviene comparar el coste total del equipo con el de una instalación hidráulica convencional. En algunos casos, una instalación con tuberías, bomba, filtro, skimmers e impulsores puede ofrecer un funcionamiento más equilibrado y una mayor facilidad de ampliación.
Componentes habituales
Bomba con prefiltro
La bomba impulsa el agua hacia el filtro y después la devuelve a la piscina. El prefiltro retiene parte de las partículas de mayor tamaño antes de que lleguen al sistema de filtración.
Filtros de cartucho
Los modelos de mochila descritos incorporan dos filtros de cartucho con un rango de filtración de 25 micras y una superficie de filtración de 9 m2. Los cartuchos son sencillos de sustituir, pero requieren una limpieza periódica.
Skimmers
Los skimmers aspiran el agua de la superficie y retienen parte de las hojas y residuos mediante sus cestas. Algunos equipos incorporan dos skimmers con dos cestas y dos prefiltros.
Boquillas de impulsión
Las boquillas devuelven al vaso el agua filtrada. Una impulsión orientable permite dirigir el chorro y mejorar la circulación dentro de determinados límites.
Toma para limpiafondos
Algunos sistemas incluyen una toma de aspiración para conectar un limpiafondos. Esta función permite aprovechar la bomba y el filtro para retirar la suciedad depositada en el fondo.
Iluminación
La iluminación puede integrarse en el propio conjunto. Se describen equipos con proyector LED blanco de 4,5 W y sistemas con proyector de 100 W a 12 V con transformador incorporado.
Cuadro eléctrico
El cuadro eléctrico permite controlar la filtración, de forma automática o manual, y el alumbrado. Algunos modelos incluyen caja eléctrica con programador y cuadro de mando.
Modelos de mochila y capacidades orientativas
| Modelo | Bomba | Caudal | Filtración | Capacidad orientativa |
|---|---|---|---|---|
| FB12 | 0,5 KW | 12 m3/h | 2 filtros de cartucho, 25 micras, 9 m2 | Aproximadamente 45 m3 |
| MX18 | 0,75 KW | 18 m3/h | 2 filtros de cartucho, 25 micras, 9 m2 | Aproximadamente 80 m3 |
| MX25 | 1,1 KW | 25 m3/h | 2 filtros de cartucho, 25 micras, 9 m2 | Aproximadamente 110 m3 |
La mochila FB12 incorpora una bomba de 0,5 KW, un caudal de 12 m3/h, dos filtros de cartucho, un rango de filtración de 25 micras, una superficie de filtración de 9 m2 y un proyector LED blanco de 4,5 W.
La mochila MX18 incorpora una bomba con prefiltro de 0,75 KW, un caudal de 18 m3/h, dos filtros de cartucho, un rango de filtración de 25 micras, una superficie de filtración de 9 m2 y un proyector LED blanco de 4,5 W.
La mochila MX25 incorpora una bomba con prefiltro de 1,1 KW, un caudal de 25 m3/h, dos filtros de cartucho, un rango de filtración de 25 micras, una superficie de filtración de 9 m2 y un proyector LED blanco de 4,5 W.
Los equipos se presentan para piscinas pequeñas o medianas, con capacidades orientativas de aproximadamente 45 m3, 80 m3 y 110 m3. Estas cifras deben relacionarse con la forma del vaso, la profundidad, la longitud de las tuberías y la calidad de la circulación.
Características de la MX18
La depuradora sin obra MX18 es el sistema de depuración compacto por excelencia para piscinas hasta 80m3, con un máximo recomendado para piscinas de 9 m x 5 m. Evita problemas de fugas por tuberías y obra suplementaria a la piscina.
La MX18 incorpora un casco de ABS PMMA termoformado y un capot movible con seguridad mecánica. La bomba de filtración ofrece 18m3/h, equivalente a 1 Hp y 0,75Kw.
El equipo incorpora dos filtros de cartucho de 25 micras, una caja eléctrica con programador, dos skimers con dos cestas y dos pre filtros, un impulsor orientable y un foco LED blanco con transformador 220/12V.
La caja de mando permite controlar la filtración, de forma automática o manual, y el alumbrado. El cuadro eléctrico, las tuberías y el resto de elementos de conexión quedan integrados en el conjunto posterior.
La MX18 está preparada para incorporar opciones como un sistema de calefacción, un clorador salino, un regulador de pH y un sistema de natación a contracorriente.
Características de la MX25
La mochila de filtración MX25 incorpora una bomba con prefiltro de 1,1 KW, un caudal de 25 m3/h, dos filtros de cartucho, una superficie de filtración de 9 m2 y un rango de filtración de 25 micras.
El modelo está descrito para piscinas medianas de aproximadamente 110 m3. La bomba de contracorriente es opcional y el conjunto incluye un proyector LED blanco de 4,5 W.
Características de la FB12
La mochila FB12 incorpora una bomba de 0,5 KW con un caudal de 12 m3/h. El equipo dispone de dos filtros de cartucho, una superficie de filtración de 9 m2, un rango de filtración de 25 micras y un proyector LED blanco de 4,5 W.
Se trata de un modelo orientado a piscinas pequeñas, con una capacidad aproximada de 45 m3. Su menor caudal puede resultar adecuado cuando el volumen del vaso es reducido y la instalación está correctamente distribuida.
Alternativa con filtro de arena
También existen grupos compactos de filtración y bombeo que incluyen conjunto de bomba, filtro de arena y válvula selectora de 6 vías, perfectamente montado sobre una base de soporte en plástico de alta resistencia.
La válvula selectora permite cambiar entre lavado, enjuague, filtración, vaciado y recirculación. Elegir bien esta válvula facilita el mantenimiento diario.
El filtro de arena utiliza arena sílex como medio filtrante. Estos filtros son robustos, económicos y fiables, aunque la arena debe cambiarse cada 3-4 años.
El vidrio filtrante puede ofrecer mayor eficiencia, menos lavados y mejor higiene, aunque su coste inicial es mayor. La zeolita puede reducir los lavados y el consumo químico, mientras que la diatomea proporciona una retención ultrafina con un acabado visual muy limpio.
Cartucho frente a arena
| Tipo de filtro | Ventajas | Inconvenientes | Uso recomendado |
|---|---|---|---|
| Cartucho | Instalación simple y barata | Mantenimiento frecuente; menor capacidad | Piscinas pequeñas o desmontables |
| Arena | Robustos, económicos, fiables | Cambio de arena cada 3-4 años | Piscinas medianas y grandes |
| Diatomea | Máxima calidad de agua | Precio y mantenimiento más exigentes | Uso premium o intensivo |
El cartucho puede ser apropiado cuando se busca una instalación compacta y sencilla. El filtro de arena puede resultar más cómodo para quien prefiera realizar lavados en lugar de desmontar y limpiar cartuchos con frecuencia.
Dimensionamiento del sistema
El primer criterio es dimensionar el equipo según el volumen de la piscina y las horas de filtración recomendadas. En verano se indican 8 h/día y siempre con luz solar.
Para calcular el volumen, se utiliza la fórmula m³ de la piscina × 1.000 = litros totales. El caudal requerido del sistema se obtiene dividiendo los litros totales entre las horas de filtración/día.
Una piscina de 40 m³ y 8 horas/día exige un sistema que mueva 5.000 L/h. El caudal nominal del equipo no debe analizarse de forma aislada, porque las pérdidas de carga y la distribución hidráulica influyen en el rendimiento real.
Relación entre bomba y filtro
Dimensionar la bomba y el filtro en pareja evita presiones anómalas, filtración pobre y roturas. Una bomba más potente que el filtro aumenta la presión, perjudica la filtración y puede dañar la válvula, el filtro o provocar fugas.
| Potencia de bomba | Diámetro de filtro aconsejable |
|---|---|
| 1/2 CV | Ø 400 mm |
| 3/4 CV | Ø 500 mm |
| 1 CV | Ø 600 mm |
| 1,5 CV | Ø 700 mm |
| 2 CV | Ø 800 mm |
El manómetro ayuda a controlar el estado del filtro. Si sube aproximadamente 0,5 bar sobre su presión habitual, toca lavar el filtro.
Aplicación a un vaso de hormigón de 4,60 × 3,50 × 1,30 m
Para un vaso de hormigón de 4,60 x 3,50 x 1,30, el volumen aproximado se sitúa en torno a 20-21 m3. Este tamaño no necesita un sistema de depuración muy grande, aunque sí equilibrado.
En una piscina de estas dimensiones, la elección no debería basarse únicamente en el caudal máximo indicado por el fabricante. Es necesario estudiar la posición de la mochila, la altura de la toma, la profundidad del vaso y la capacidad de mover el agua de toda la piscina.
La profundidad de 1,30 puede hacer que la toma de fondo de un sistema adecuado quede bastante cerca del suelo y permita mover un buen volumen de agua. Esta ventaja corresponde únicamente a un sistema con una configuración semejante y no puede darse por supuesta para cualquier mochila.
Si el vaso todavía se está revistiendo con gresite, es importante asegurarse de impermeabilizarlo según los pasos adecuados antes de colocar el revestimiento. También conviene definir previamente los elementos hidráulicos, porque después del gresite resulta más complicado realizar taladros, cajeados o modificaciones.
Instalación y obra necesaria
La instalación de una mochila puede requerir sólo una toma de alimentación eléctrica y dos desagües. Esto permite reducir las conexiones hidráulicas respecto a una instalación convencional.
En algunos equipos de dos cuerpos, el primer cuerpo se instala en el interior de la piscina e incluye el sistema de skimmer, las boquillas de impulsión, la toma de aspiración para limpiafondos y el proyector.
El segundo cuerpo incorpora la bomba, el filtro, la válvula selectora y el armario de maniobras. También puede disponer de boquilla de desagüe y sumidero.
La separación entre cuerpos permite situar la filtración donde mejor convenga, según las condiciones de la instalación. En el sistema descrito, la distancia máxima indicada es de 3,5 m.
La alternativa convencional puede exigir taladros para retornos y cajeados para skimmers. En una instalación concreta se realizaron 9 taladros de 64 mm y dos cajeados para los skimmers, con un coste de unos 360 euros por una empresa especializada en cortes y perforación de hormigón; en un vaso menor la cifra puede ser inferior.
Mantenimiento
El mantenimiento de una mochila depende principalmente del tipo de filtro. Los cartuchos deben retirarse y limpiarse cuando acumulan suciedad, y deben sustituirse cuando pierden capacidad de filtración o presentan deterioro.
En los sistemas con filtro de arena hay que controlar la presión del manómetro y realizar lavados cuando la presión aumenta aproximadamente 0,5 bar sobre su valor habitual. La válvula selectora debe utilizarse en la posición adecuada para filtración, lavado, enjuague, vaciado o recirculación.
La filtración debe funcionar durante el tiempo necesario para renovar el agua. En temporada alta se indican como referencia 8 horas/día como mínimo y durante las horas de sol, aumentando si hay mucho uso, calor extremo o tormentas que enturbien el agua.
El control del agua no se sustituye por la depuradora. La bomba y el filtro retienen partículas, pero el mantenimiento sanitario requiere controlar también el tratamiento químico y el estado general del vaso.
Cuándo elegir una mochila
- Cuando la piscina ya está construida y no se quieren romper paredes ni pavimentos.
- Cuando no existe espacio para un local técnico externo.
- Cuando se trata de una rehabilitación y se desea reducir las conexiones hidráulicas.
- Cuando el volumen y la geometría del vaso permiten una circulación razonablemente equilibrada.
- Cuando se acepta limpiar y mantener los cartuchos con regularidad.
- Cuando el modelo dispone de un caudal, una superficie filtrante y unos puntos de aspiración adecuados para la piscina.
Cuándo conviene una instalación convencional
- Cuando se necesita distribuir muchos puntos de aspiración y retorno.
- Cuando el vaso es grande, profundo o tiene una geometría compleja.
- Cuando se busca facilidad de ampliación, reparación o automatización.
- Cuando se quiere instalar un filtro de arena, vidrio, zeolita o diatomea de mayor capacidad.
- Cuando la circulación del agua es prioritaria y se puede realizar obra antes de terminar el revestimiento.
Una instalación convencional puede incluir skimmers, sumidero de pared o de fondo, impulsores, bomba y filtro dimensionados conjuntamente. Las tuberías de PVC pueden instalarse por cuenta propia si se dispone de la habilidad necesaria, y el coste del material puede no ser elevado.
Para una piscina de unos 20-21 m3, un sistema convencional no tendría que ser muy grande, pero sí equilibrado. La selección debe realizarse calculando primero las necesidades del vaso y comparando después los precios de la bomba, el filtro, las tuberías y los accesorios.
Aspectos que conviene comprobar antes de instalar
- Medir el volumen real de la piscina.
- Comprobar el caudal de la bomba y compararlo con el volumen del vaso.
- Confirmar que la superficie del cartucho o la capacidad del filtro son suficientes.
- Estudiar la posición de los skimmers, la toma de fondo y las boquillas de impulsión.
- Verificar que la potencia de la bomba es compatible con el filtro y la válvula.
- Prever el acceso para limpiar o sustituir los cartuchos.
- Definir los desagües necesarios para el vaciado y el mantenimiento.
- Comprobar la instalación eléctrica y la protección del cuadro de mando.
- Impermeabilizar correctamente el vaso antes de colocar el gresite.
- Comparar el coste de la mochila con el de una instalación hidráulica convencional completa.
La capacidad nominal del equipo no garantiza por sí sola un buen resultado. Una mochila bien elegida puede simplificar una rehabilitación, pero debe proporcionar una circulación suficiente y mantener en movimiento toda el agua del vaso.
