Un pozo filtrante de anillos de hormigón es una estructura destinada a captar, almacenar temporalmente y favorecer la infiltración del agua en el terreno. Su configuración debe adaptarse al nivel freático, al tipo de suelo, al caudal previsto y al uso que se quiera dar al agua.
En una vivienda unifamiliar, la presencia de un nivel freático próximo a la superficie condiciona tanto la ejecución de la cimentación como cualquier instalación de captación, drenaje o almacenamiento de agua.
Condiciones del terreno y nivel freático
En la construcción de una vivienda unifamiliar ya el geotécnico nos arrojó el nivel freático muy próximo a la superficie.
Lo corroboramos a la hora de la ejecución de la cimentación superficial con pozos de cimentación hará cosa de 3 meses.
El problema o la cuestión aquí surge porque aún a fecha de hoy, iniciando la excavación del vaso de la piscina (postergamos su ejecución a la "temporada seca" para encontrarnos con una posible merma del nivel freático y que no nos molestase), nos encontramos que el nivel freático se encuentra a metro veinte de profundidad.
Es decir, ya tenemos la piscina llena, jeje.
La proximidad del agua puede animar a ejecutar una captación para riego, aunque la existencia de agua a poca profundidad no garantiza por sí sola que el caudal disponible sea suficiente ni que el sistema sea técnicamente adecuado.
Finalidad de un pozo de anillos de hormigón
Es necesario un pozo de drenaje para reducir el nivel de las aguas de la inundación y drenar las aguas residuales de la parcela personal en un tanque de almacenamiento o en el suelo.
Esto protege a los edificios de los efectos dañinos y evita el anegamiento del terreno.
En función de su finalidad, los pozos de anillos de hormigón pueden ser colectores, filtrantes o de inspección.
Pozo colector o acumulativo
La primera opción es adecuada para la instalación en suelos arcillosos que no pueden absorber una cantidad significativa de agua.
Se utiliza cuando es imposible verter el exceso de líquido fuera del territorio.
El dispositivo de un colector sellado asume el flujo de aguas residuales desde el sistema de drenaje hacia él con su posterior uso con fines técnicos.
Se pueden ubicar dos o más unidades en un área grande.
Al construir un pozo, se le llevan varias líneas de drenaje.
La tasa de llenado del tanque depende de su volumen, y se recolecta en el lugar más bajo para que las tuberías conectadas estén ubicadas sobre el tanque.

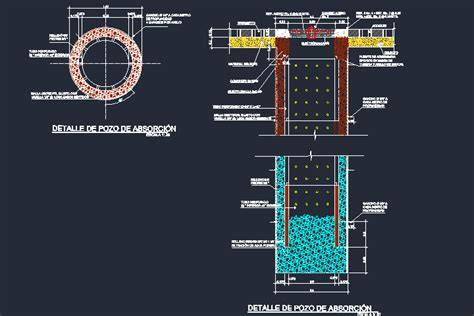

Pozo filtrante o de absorción
Los absorbedores se instalan si es imposible eliminar la humedad del sitio fuera de él o en la red de alcantarillado de la ciudad.
Sus características de diseño implican un volumen de aguas residuales que no excede el metro cúbico en 24 horas.
La profundidad de la estructura debe ser de más de 2 m.
Se vierte clínker roto en la parte inferior del dispositivo o se crea una capa de escoria, grava de aproximadamente 300 mm de espesor, que ayuda a absorber la humedad.
La parte superior del pozo se cubre con material geotextil y se cubre con tierra.
Muy a menudo, los pozos de filtración se instalan en areniscas y piedras arenosas.
Estos tipos de suelos absorben bien la humedad.
Pozo de inspección
Los dispositivos de inspección se utilizan para identificar y eliminar bloqueos en las líneas.
La humedad no se acumula en ellos.
Las instalaciones con una sección transversal pequeña (hasta 46 cm) están diseñadas para el lavado de tuberías.
Los trabajadores descienden a pozos anchos con un diámetro de hasta dos metros para realizar la limpieza manual.
Las estructuras de observación se erigen en las juntas de las secciones de la tubería o en largas líneas rectas.
Un tipo de pozos de tipo inspección son las estructuras rotativas.
Captación de agua para riego
El cliente tenía en mente, bajo su cuenta y riesgo, ejecutar un sondeo para instalar una bomba de profundidad y un aljibe, para aprovechamiento del agua para riego.
Nosotros en un par de obras ya habíamos ejecutado sondeos similares.
En uno, sin llegar a encontrar agua con lo que fue como quemar el dinero.
Y en otro, encontrando agua a unos 50 metros, posterior encamisado con tubería de PVC y, en fin, ahí está funcionando.
Entonces el cliente, ya entrado en materia, decide ejecutar el pozo, animado por la obra y por la cercanía del agua.
La captación del agua, es decir, el caudal de manación que va a captar el pozo viene dado por la base filtrante de 4x4, no por su altura.
Así como funcionamiento lógico, creo que es más importante la altura o "profundidad" más que el diámetro.
La capacidad real de captación dependerá de las características del terreno, de la permeabilidad de las capas atravesadas, de la superficie filtrante y de la diferencia de nivel entre el agua del terreno y el agua almacenada en el pozo.
Configuración tradicional con excavación amplia
Así mismo, contacto con empresas de pocería con las que hemos trabajado y me dicen lo mismo, que ellos ese tipo de pozos no los hacen.
En cambio, el palista, que es ya amigo, ya que siempre que puedo y en obras de la zona, le meto en faena, me comenta que él ha ejecutado gran número de pozos para riego de este tipo.
Que su pala le permite excavar unos 4-5 metros de profundidad sin tener que ejecutar plataformas intermedias y me describe un poco los pasos de ejecución.
Hace un vaciado de 4x4 y 4 metros de profundidad.
Mete los anillos de hormigón de un metro de diámetro u 80 cm que componen el pozo, taladra agujeros en la base y llena de grava esa base hasta una altura de 40/50 cm.
La solución descrita permite colocar los anillos dentro de una excavación abierta y alcanzar una profundidad determinada antes de completar el relleno filtrante.
Sin embargo, la excavación de 4x4 m puede generar un volumen considerable de tierras y de gravas de relleno.
Pero aun así, me resulta raro.
Me salen a bote pronto, casi 20 m³ de rellenos de gravas.
Demasiada excavación.
Yo reduciría la base de la excavación al mínimo y trataría que la superficie de captación fue la máxima en altura.
Que la superficie de excavación fue la mínima para trabajar ahí abajo o si pudiese directamente bajaba cada anillo con un trozo de filtro (geotextil) ya pegado.
Elementos principales del pozo filtrante
Anillos prefabricados
Los tubos a introducir en el pozo, pueden ser de 1 metro, 1,20 metros, 1,50 metros, 2,00 metros o 2,50 metros de diámetro.
La anchura de la corona de los tubos a introducir es de 0,10 metros.
Los productos se fabrican en diferentes tamaños estándar.
El diámetro puede ser de 0,7 a 2,5 m, altura - de 0,1 a 2,5 m: la gama de opciones es amplia.
Para un pozo de drenaje se suelen elegir productos con una altura de medio metro y una sección de 0,7-1,5 m.
Su peso depende del tamaño y puede ser de 200 a 900 kg.
Los anillos de recrecido de hormigon o módulos de recrecido de PREFABRICADOS ALBERDI, S.A. son elementos verticales de hormigón en masa o de hormigon armado, que permiten modular la altura necesaria de los distintos pozos prefabricados de hormigon de registro.
Base filtrante
La base filtrante es el elemento que permite la entrada del agua del terreno y su paso hacia el interior del pozo.
La captación del agua, es decir, el caudal de manación que va a captar el pozo viene dado por la base filtrante de 4x4, no por su altura.
Así mismo, las gravas filtrantes, sin geotextil más que es un cara superior, veo muy fácil que se colmaten y saturen.
Es cierto que tenemos tres metros de longitud de lecho filtrante y que los principios de colmatación no se aquí cómo trabajarían, pero lo veo escaso.
Los dispositivos de absorción se colocan sobre una almohadilla de filtro suelta.
Debe estar hecha de al menos medio metro de altura con arena y grava triturada.
La disposición de la almohadilla será necesaria incluso cuando el anillo de hormigón armado inferior esté equipado con un fondo de filtro integrado.
Geotextil
El geotextil puede utilizarse para separar el terreno de las gravas filtrantes y limitar el arrastre de partículas finas hacia el lecho de infiltración.
Tiendo un encachado de gravas para crear un lecho drenante en su base y estabilizar un poco la excavación, aunque eso va a ser sobre rocas, por lo que no van a existir asientos.
Es simplemente para tener un soporte medianamente estable sobre el que apoyar la tubería.
Sobre esa base, coloco un fieltro geotextil, ya que el pozo no va a tener base opaca.
Coloco el primer anillo al que le hago taladros.
Tiendo un geotextil y en su interior, hago las gravas filtrantes.
Deberían ir por granulometría, de menos a más, pero bueno.
Las gravas filtrantes, sin geotextil más que es un cara superior, veo muy fácil que se colmaten y saturen.
La utilización del geotextil y la disposición de las gravas deben resolverse de manera que no se bloquee la entrada de agua ni se produzca una colmatación prematura.
Juntas y sellado
Los anillos se colocan uno encima del otro con estricta observancia de la vertical.
Las zonas colindantes se sellan con masilla bituminosa o cemento líquido.
Para que los elementos prefabricados se fijen de forma segura, se conectan desde el interior con bridas metálicas de modo que un borde de la placa se sujete en el anillo superior y el otro en el inferior.
En los pozos filtrantes, el tratamiento de las juntas debe ser compatible con la función de infiltración de las paredes y con la necesidad de mantener la estabilidad de los anillos.
Procedimiento de ejecución
1. Comprobación del terreno
Antes de realizar una instalación de pozo, es necesario comprobar la profundidad del nivel freático, el tipo de suelo y la capacidad de absorción del terreno.
Muy a menudo, los pozos de filtración se instalan en areniscas y piedras arenosas.
Estos tipos de suelos absorben bien la humedad.
La primera opción es adecuada para la instalación en suelos arcillosos que no pueden absorber una cantidad significativa de agua.
En terrenos arcillosos, el sistema colector puede resultar más apropiado que el filtrante cuando el suelo no permite evacuar el agua por infiltración.
2. Excavación
Para realizar la apertura del pozo donde introducir los tubos, se utiliza una excavadora, cuyo cazo es una bivalva (2 valvas), vulgarmente conocido como “almeja” por su similitud a la concha del animal.
Hay dos formas de montar un pozo de drenaje.
Si el anillo es ancho y el tiempo lo permite, un trabajador con una pala se mete dentro y excava la tierra desde adentro.
La parte de hormigón se hunde gradualmente en el suelo.
Pero este método es laborioso y no es posible para todos los tipos de pozos.
Se obtendrá una mejor estructura si atrae equipo especial para crear un pozo de pozo e instalar partes de concreto reforzado.
Una excavación amplia permite trabajar en el fondo, pero aumenta el volumen de tierras y de material filtrante.
Que su pala le permite excavar unos 4-5 metros de profundidad sin tener que ejecutar plataformas intermedias.
Hace un vaciado de 4x4 y 4 metros de profundidad.
3. Preparación del fondo
Se extrae un hoyo del diámetro y la profundidad requeridos para que los anillos puedan pasar fácilmente en él.
Un cojín de grava y arena está dispuesto en la parte inferior.
Su espesor depende del tipo de estructura.
Tiendo un encachado de gravas para crear un lecho drenante en su base y estabilizar un poco la excavación, aunque eso va a ser sobre rocas, por lo que no van a existir asientos.
Es simplemente para tener un soporte medianamente estable sobre el que apoyar la tubería.
Los dispositivos de absorción se colocan sobre una almohadilla de filtro suelta.
Debe estar hecha de al menos medio metro de altura con arena y grava triturada.
La disposición de la almohadilla será necesaria incluso cuando el anillo de hormigón armado inferior esté equipado con un fondo de filtro integrado.
4. Colocación del geotextil
Sobre esa base, coloco un fieltro geotextil, ya que el pozo no va a tener base opaca.
El geotextil se dispone para separar el material filtrante del terreno y reducir el transporte de finos hacia la zona de grava.
La parte superior del pozo se cubre con material geotextil y se cubre con tierra.
5. Colocación del primer anillo
El primer anillo se coloca sobre la base preparada.
Coloco el primer anillo al que le hago taladros.
En la solución tradicional, los taladros permiten la entrada del agua a través de las paredes del anillo.
La posición y la cantidad de perforaciones deben ser compatibles con la estabilidad del elemento y con la función filtrante del pozo.
6. Instalación de los anillos sucesivos
Para esta operación enganchamos, en las aberturas que tienen los tubos, con tres cadenas equidistantes los tubos del pozo de un metro de altura, y de uno en uno.
A continuación, se bajan al interior del pozo de agua, superponiendo uno encima del otro perpendicularmente y a nivel hasta conseguir alcanzar la altura del terreno natural.
Las piezas posteriores de hormigón armado se instalan encima de las anteriores.
Las juntas están selladas.
Los anillos se colocan uno encima del otro con estricta observancia de la vertical.
Las zonas colindantes se sellan con masilla bituminosa o cemento líquido.
Para que los elementos prefabricados se fijen de forma segura, se conectan desde el interior con bridas metálicas de modo que un borde de la placa se sujete en el anillo superior y el otro en el inferior.
7. Ejecución del lecho filtrante
Tiendo un geotextil y en su interior, hago las gravas filtrantes.
Deberían ir por granulometría, de menos a más, pero bueno.
Llena de grava esa base hasta una altura de 40/50 cm.
Se vierte clínker roto en la parte inferior del dispositivo o se crea una capa de escoria, grava de aproximadamente 300 mm de espesor, que ayuda a absorber la humedad.
Es cierto que tenemos tres metros de longitud de lecho filtrante y que los principios de colmatación no se aquí cómo trabajarían, pero lo veo escaso.
La elección de la granulometría y la disposición de las capas influyen directamente en la circulación del agua y en la durabilidad del sistema filtrante.
8. Conexión de tuberías
Después de instalar el elemento superior de hormigón armado, se hacen orificios en las secciones de tubería, si tales entradas no están previstas por el diseño del anillo.
Los extremos de los elementos de comunicación se insertan en los orificios, las costuras se rellenan cuidadosamente con cemento o betún.
Incluso preparación del fondo de la excavación, formación de canal en el fondo del pozo con hormigón en masa HM-30/B/20/I+Qb, empalme y rejuntado del encuentro de los colectores con el pozo y sellado de juntas con mortero, recibido de pates, anillado superior, recibido de marco, ajuste entre tapa y marco y enrase de la tapa con el pavimento.
9. Relleno exterior
Los espacios entre las paredes del pozo y los productos de hormigón armado se cubren con una mezcla de arena y grava.
El relleno exterior debe ejecutarse de forma uniforme para evitar desplazamientos de los anillos.
En terrenos con movimientos estacionales, la conexión entre elementos debe garantizar la integridad de la estructura.
10. Cierre superior
El anillo superior está cubierto con una tapa.
Puede ser de hormigón, pero los modelos de metal o plástico se utilizan con mayor frecuencia, ya que son mucho más ligeros.
Tapa circular con bloqueo mediante tres pestañas y marco de fundición dúctil de 850 mm de diámetro exterior y 100 mm de altura, paso libre de 600 mm, para pozo, clase D-400 según UNE-EN 124.
La tapa se instala en calzadas de calles, incluyendo las peatonales, o zonas de aparcamiento para todo tipo de vehículos.
Pozo de registro de elementos prefabricados
Formación de pozo de registro de elementos prefabricados de hormigón en masa, de 1,00 m de diámetro interior y de 3,6 m de altura útil interior, formado por: solera de 25 cm de espesor de hormigón armado HA-30/B/20/IIb+Qb ligeramente armada con malla electrosoldada ME 20x20 Ø 8-8 B 500 T 6x2,20 UNE-EN 10080.
La solución incluye una base prefabricada de hormigón en masa, de 125x125x100 cm, con dos orificios de 30 cm de diámetro para conexión de colectores, para pozo de 100 cm de diámetro interior.
La unión es rígida machihembrada con junta de goma, según UNE-EN 1917, con resistencia a compresión mayor de 250 kg/cm².
También incluye 2 anillos prefabricados de hormigón en masa, para pozo, unión rígida machihembrada con junta de goma, según UNE-EN 1917, de 100 cm de diámetro interior y 100 cm de altura, con resistencia a compresión mayor de 250 kg/cm².
Finalmente, como remate superior se utiliza un cono asimétrico para brocal de pozo, prefabricado de hormigón en masa, unión rígida machihembrada con junta de goma, según UNE-EN 1917, de 100 a 60 cm de diámetro interior y 60 cm de altura, con resistencia a compresión mayor de 250 kg/cm².
El cierre se realiza mediante tapa circular con bloqueo y marco de fundición clase D-400 según UNE-EN 124.
Ejecución: CTE.
Normativa de aplicación: CTE.
Ventajas de los anillos de hormigón armado
Un pozo hecho de anillos de hormigón armado para la mayoría de sus características de diseño es mejor que productos similares hechos de ladrillos o polímeros.
Las estructuras de hormigón armado tienen las siguientes ventajas:
- Mayor fuerza. Los dispositivos son inmunes a fuertes cargas horizontales y verticales causadas por la movilidad estacional del suelo.
- Integridad de la estructura. El sellado se proporciona mediante repisas especiales a lo largo de los bordes de los anillos y el uso de sellos.
- En las capas de suelo que se mueven excesivamente, los fragmentos de la mina se conectan mediante soldadura.
- Inmunidad a influencias agresivas. El hormigón es resistente a los componentes ácidos y alcalinos del suelo.
- Además, no está sujeto a destrucción bajo la influencia de placa o limo.
- Ni los ratones ni los insectos pueden estropear el hormigón armado.
- Velocidad de construcción. Usando una excavadora, la instalación del pozo tomará solo medio día.
- Facilidad de mantenimiento. El proceso incluye el reemplazo sistemático del filtro y la limpieza oportuna de las paredes del pozo de los depósitos.
- Larga vida útil.
Inconvenientes y condicionantes
Las desventajas incluyen una gran masa de anillos, lo que implica el alquiler de vehículos especiales equipados con unidades para elevación y movimiento.
Se hace necesario equipar las entradas al sitio de instalación.
Para esta operación se requiere equipo de elevación y movimiento adecuado.
La excavación amplia también puede incrementar el volumen de relleno filtrante y dificultar la ejecución en terrenos inestables o con agua aflorante.
La verdad que nunca he ejecutado este tipo de pozos "tradicionales" y no dudo de la valía y conocimientos de este hombre.
Pero veo una serie de problemas.
Así mismo, las gravas filtrantes, sin geotextil más que es un cara superior, veo muy fácil que se colmaten y saturen.
Así mismo, no hay cama de nivelación, ni de gravas ni de hormigón pobre.
Otra cosa es que me quiera responsabilizar o no de ese pozo.
Dimensiones y elección de los anillos
| Característica | Valores indicados |
|---|---|
| Diámetro de los tubos | 1 metro, 1,20 metros, 1,50 metros, 2,00 metros o 2,50 metros |
| Otros diámetros disponibles | 0,7 a 2,5 m |
| Altura de los productos | 0,1 a 2,5 m |
| Altura habitual para pozo de drenaje | medio metro |
| Sección habitual para pozo de drenaje | 0,7-1,5 m |
| Anchura de la corona | 0,10 metros |
| Peso aproximado | 200 a 900 kg |
| Espesor del lecho filtrante | aproximadamente 300 mm |
| Altura de grava indicada en la base | 40/50 cm |
Los anillos de hormigón armado se eligen de acuerdo con el tipo de suelo, las características climáticas y el tipo de pozo de drenaje.
La selección del diámetro debe considerar el espacio disponible, la profundidad requerida, el caudal de entrada y las condiciones necesarias para la instalación y el mantenimiento.
Yo reduciría la base de la excavación al mínimo y trataría que la superficie de captación fue la máxima en altura.
Mantenimiento del pozo filtrante
La facilidad de mantenimiento constituye una de las ventajas de este tipo de solución.
El proceso incluye el reemplazo sistemático del filtro y la limpieza oportuna de las paredes del pozo de los depósitos.
La inspección permite comprobar el estado de los anillos, de las juntas, de la grava y de las entradas de tuberías.
Los dispositivos de inspección se utilizan para identificar y eliminar bloqueos en las líneas.
Las instalaciones con una sección transversal pequeña (hasta 46 cm) están diseñadas para el lavado de tuberías.
Los trabajadores descienden a pozos anchos con un diámetro de hasta dos metros para realizar la limpieza manual.
La colmatación del lecho filtrante puede reducir progresivamente la capacidad de infiltración.
Por esta razón, la revisión y la limpieza deben formar parte del mantenimiento previsto desde el diseño.
Coste y disponibilidad
El costo de los productos comienza en 700 rublos.
El precio depende de las dimensiones del anillo de hormigón para el pozo de drenaje y la presencia de características de diseño adicionales.
Además, el precio varía según la temporada, la marca del hormigón y el fabricante.
En invierno, los anillos de hormigón armado se pueden comprar algo más baratos que en verano, ya que es casi imposible construir un pozo en condiciones heladas.
Marcado y normativa de los elementos prefabricados
Por último, debido a la entrada en vigor por medio del Reglamento Europeo nº 305/2011 de Productos de Construcción, establece que los elementos que forman los pozos de registro o cámaras de inspección deben llevar el marcado CE cumpliendo con lo establecido en la normativa actual vigente, UNE EN 1917:2004.
Es por ello que PREFABRICADOS ALBERDI, S.A.
Así es como se colocan tubos de concreto en un pozo
tags: #descripcion #de #pozo #filtrante #de #anillos
Publicaciones populares:
- Filtro de aire diseñado para motores potentes y con resistencia al calor
- Guía rápida para desmontar y limpiar el filtro de la Saeco Via Veneto de Luxe
- Jarra depuradora de agua BWT: uso y beneficios
- Antialgas eficaces contra las diatomeas
- Descubre cómo el diseño de exteriores fusiona naturaleza y bienestar
