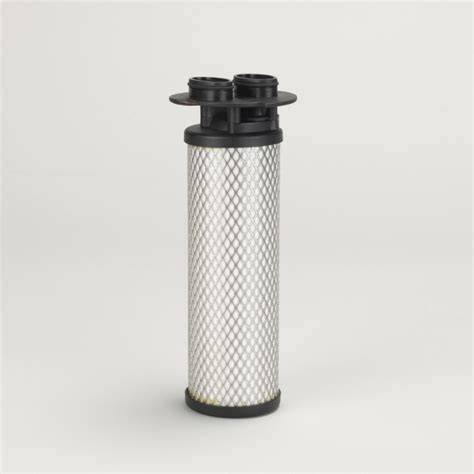

El Donaldson 1C486043 es un elemento filtrante de la Serie V, modelo V 0320, diseñado para la filtración general de aire comprimido. Su medio filtrante de poliéster proporciona una eficiencia del 99,9 % para partículas de 5 micrones y una tasa de retención de aerosoles de aceite del 96 % según ISO 12500-1.
El elemento tiene una longitud de 235 mm, un diámetro de conexión de 89 mm y está destinado a carcasas con conexión DF. Su construcción combina tapas de extremo de polímero reforzado con fibra de vidrio, núcleo interno y externo de acero inoxidable 1.4301/304, y una junta tórica de Viton®.
Datos técnicos principales
| Parámetro | Especificación |
|---|---|
| Número de producto | 1C486043 |
| Modelo | V |
| Tamaño del elemento | 0320 |
| Tipo de elemento | DF |
| Tipo de conexión | DF |
| Diámetro de conexión | 89 mm (3,50 in) |
| Longitud | 235 mm (9,25 in) |
| Tipo de medio filtrante | Poliéster |
| Eficiencia | 99,9 %: 5 micrones |
| Tasa de retención de aerosol de aceite | 96 % (ISO 12500-1) |
| Material de la junta tórica | Viton® |
| Material de las tapas de extremo | Polímero reforzado con fibra de vidrio |
| Material del núcleo interno | Acero inoxidable 1.4301/304 |
| Material del núcleo externo | Acero inoxidable 1.4301/304 |
| Temperatura máxima de funcionamiento | 65 °C (149 °F) |
| Intervalo de reemplazo recomendado | 8000 horas |
| País de origen | Alemania |
Función de la Serie V en sistemas de aire comprimido
La Serie V presenta un elemento filtrante de primera etapa duradero, ideal como prefiltro para condiciones de gas muy contaminado en sistemas de aire comprimido. Ayuda a evitar obstrucciones en las líneas de aire y a proteger los filtros aguas abajo de sobrecargas.
El medio filtrante de profundidad envuelto está concebido para la captura de partículas gruesas. El tejido de poliéster oleofóbico e hidrofóbico favorece la separación de contaminantes líquidos y sólidos, mientras que el flujo optimizado contribuye al ahorro de aire.
El elemento filtrante incorpora un clip de codificación con dirección ajustable, lo que permite adaptar su orientación dentro de la carcasa. La construcción con núcleos de acero inoxidable 1.4301/304 proporciona soporte estructural y resistencia durante el funcionamiento.
Aplicaciones del Donaldson 1C486043
- Después de la filtración en secadores de adsorción.
- Protección general de las líneas de aire.
- Elemento filtrante coalescente y de partículas para compresores de aire.
- Prefiltrado de aire comprimido con una elevada carga de polvo, suciedad u óxido.
- Protección de filtros finos y coalescentes instalados aguas abajo.
Los elementos de la Serie V actúan como filtros de primera etapa cuando el aire contiene una cantidad considerable de contaminantes. Su función principal consiste en retener las partículas más gruesas antes de que alcancen los elementos de filtración fina.
En una instalación multietapa, el 1C486043 puede utilizarse como parte inicial del sistema para reducir la carga contaminante que reciben los filtros posteriores. Esta configuración ayuda a limitar las obstrucciones en las líneas de aire y a mantener una protección continua del equipo conectado.
Filtración de partículas y aerosoles de aceite
La eficiencia indicada para el elemento es del 99,9 % a 5 micrones. Además, la tasa de retención de aerosol de aceite alcanza el 96 % de acuerdo con ISO 12500-1.
Estos valores describen la capacidad de retención del elemento frente a partículas y aerosoles en las condiciones de ensayo correspondientes. El medio de poliéster de profundidad está destinado principalmente a la prefiltración y al tratamiento general del aire, no a la filtración estéril ni a la eliminación específica de vapores de aceite mediante carbón activado.
Los filtros de la Serie CF actúan como prefiltros industriales y filtros gruesos para compresores de aire, proporcionando una filtración de polvo y suciedad de gran volumen antes de los filtros finos y coalescentes. La Serie V, por su parte, está descrita como un elemento de primera etapa de grado micrónico para sistemas de aire comprimido y como protección de las líneas y filtros posteriores.
Construcción y materiales
Medio filtrante
El tipo de medio filtrante del 1C486043 es el poliéster. La Serie V utiliza un medio filtrante de profundidad envuelto para la captura de partículas gruesas, con tejido de poliéster oleofóbico e hidrofóbico.
Las propiedades oleofóbicas e hidrofóbicas ayudan a limitar la afinidad del medio por el aceite y el agua, mientras que la estructura de profundidad permite capturar contaminantes en el interior del material filtrante.
Núcleos de soporte
El núcleo interno y el núcleo externo están fabricados en acero inoxidable 1.4301/304. Este material proporciona una estructura resistente para mantener la forma del elemento durante el paso del aire comprimido.
Tapas de extremo y junta
Las tapas de extremo están fabricadas con polímero reforzado con fibra de vidrio. La junta tórica es de Viton®, material utilizado para asegurar el sellado del elemento en la carcasa compatible.
Dirección de instalación
El clip de codificación tiene una dirección ajustable. Esta característica aumenta la flexibilidad de orientación del elemento durante la instalación y el mantenimiento.
Compatibilidad con carcasas
El Donaldson 1C486043 tiene tipo de elemento DF y tipo de conexión DF. El diámetro de conexión indicado es de 89 mm (3,50 in), por lo que la compatibilidad debe comprobarse con la carcasa DF correspondiente y con las dimensiones del elemento instalado.
Los elementos filtrantes de aire comprimido de Donaldson son compatibles con las carcasas DF, SG, HD, EG, P-EG y PG-EG, según la serie y la configuración del elemento. La Serie V está indicada para carcasas DF.
| Serie | Función principal | Carcasas compatibles indicadas |
|---|---|---|
| Serie V | Filtración de profundidad para tratamiento general del aire de grado micrónico | DF |
| Serie CF | Prefiltración gruesa de polvo, suciedad y óxido | SG, HD y EG |
| Serie S | Filtración coalescente y de partículas submicrónicas | DF |
| Serie M | Filtración coalescente de grado micrónico | DF |
| Serie SMF | Filtración absoluta submicrónica | SG, HD, EG, P-EG y PG-EG |
| Serie MF | Filtración absoluta de aerosoles y partículas secas | SG, HD, EG, P-EG y PG-EG |
| Serie FF | Control de aerosoles, vapor de aceite y partículas | SG, HD, EG, P-EG y PG-EG, según la variante |
Comparación con otras series de elementos Donaldson
Serie S
Los filtros de la Serie S combinan el prefiltro coalescente y la eliminación de polvo fino en una solución plisada compacta. Con medios hidrofóbicos y oleofóbicos, son ideales como elemento filtrante final antes de equipos sensibles.
- Medios plisados UltraPleat™ con revestimiento hidrofóbico y oleofóbico.
- Diseño de flujo optimizado.
- Construcción de acero inoxidable y polímero reforzado.
- Superficie de gran tamaño con baja pérdida de carga.
- Clip de codificación ajustable que aumenta la flexibilidad de dirección.
La Serie S se utiliza en sistemas de aire centrales, como prefiltro antes de secadores de aire, como filtración final para control y aire de proceso, y en líneas de pintura y acabado de automóviles.
Serie M
Los elementos de la Serie M proporcionan un equilibrio de filtración coalescente y de partículas, adecuado para su uso como filtro de aire primario en configuraciones de compresores industriales. Su estructura admite largos intervalos de servicio con bajo mantenimiento.
- Medios UltraPleat™ con revestimiento oleofóbico e hidrofóbico.
- Medios plisados de gran superficie.
- Carcasa reforzada para mayor durabilidad.
- Camisa de coalescencia integrada para un flujo estable.
- Clip de codificación ajustable.
La Serie M se emplea como prefiltro antes de secadores de aire, como prefiltro de compresores de aire para procesos generales y en aplicaciones de pintura por pulverización, embalaje y líneas de montaje.
Serie SMF
Los filtros de la Serie SMF están diseñados para la filtración absoluta de aerosoles y polvo, capturando hasta 0.01 micrones (a 1 bar abs). Sirven como filtros de partículas secas cuando se requiere aire comprimido ultralimpio y sin aceite.
- Medios de fibra de vidrio de borosilicato.
- Retiene aerosoles líquidos y partículas sólidas.
- Alta capacidad de retención de suciedad.
- Diseño con camisa de acero inoxidable resistente a la corrosión.
- Disponibilidad en versiones HTNX y HTCR.
La Serie SMF está indicada para procesos de aire estéril y salas limpias, así como para entornos difíciles con gases corrosivos. Es compatible con las carcasas SG, HD, EG, P-EG y PG-EG.
Serie MF
Los elementos filtrantes de la Serie MF funcionan como filtros coalescentes y filtros de partículas secas, ofreciendo una retención absoluta de aerosoles y sólidos finos. Una gran elección para sistemas de filtración de dos etapas en entornos limpios.
- Medios UltraPleat™ de gran superficie.
- Bastidor de acero inoxidable resistente a la corrosión.
- Retención de 0.01 micrones (a 1 bar abs).
- Alta resistencia química y térmica.
- Variantes HTNX y HTCR disponibles.
- Versión MFP sin silicona.
La Serie MF se utiliza en sistemas de aire para salas limpias y en filtros para compresores de aire de alto rendimiento. Es compatible con las carcasas SG, HD, EG, P-EG y PG-EG.
Serie FF
Los elementos FF y FFP están fabricados para entornos difíciles que requieren filtración de vapor de aceite y eliminación de partículas sólidas, lo que garantiza una larga vida útil en aplicaciones aguas abajo.
- Medios UltraPleat™ o medios de tejido de microfibra.
- Camisas de acero inoxidable expandido para mayor durabilidad.
- Retención de 0.01 micrones (a 1 bar abs).
- Versión FFP sin silicona.
- Versiones HTNX y HTCR disponibles.
La Serie FF se utiliza en filtros en línea para compresores de aire y para la eliminación de aerosoles y vapores causantes de olores. Las variantes FF y FFP son compatibles con carcasas SG, HD y EG, mientras que P-FF se utiliza con carcasas P-EG y PG-EG.
Diferencias entre el 1C486043 y los elementos de filtración fina
El Donaldson 1C486043 pertenece a la Serie V y está destinado a la primera etapa o a la prefiltración. Su medio de profundidad de poliéster está orientado a la captura de contaminantes gruesos y a la protección de filtros instalados aguas abajo.
Los elementos de las Series S, M, SMF, MF y FF cumplen funciones más específicas de coalescencia, filtración absoluta, eliminación de partículas submicrónicas o control de aerosoles y vapores. Por ello, no deben considerarse sustitutos directos del 1C486043 sin comprobar la carcasa, la conexión, la función del filtro y las condiciones de funcionamiento.
| Necesidad de filtración | Serie descrita |
|---|---|
| Prefiltración de partículas gruesas y protección de filtros posteriores | V |
| Prefiltración industrial de gran capacidad | CF |
| Coalescencia y polvo fino antes de equipos sensibles | S |
| Filtro primario coalescente para compresores industriales | M |
| Filtración absoluta hasta 0.01 micrones | SMF o MF |
| Eliminación de aerosoles, vapor de aceite y olores | FF |
Condiciones de funcionamiento y mantenimiento
La temperatura máxima de funcionamiento especificada para el Donaldson 1C486043 es de 65 °C (149 °F). Este límite debe tenerse en cuenta al seleccionar el elemento para una instalación concreta.
El intervalo de reemplazo recomendado es de 8000 horas. La frecuencia real de sustitución está relacionada con la carga de contaminantes, el estado del sistema, las condiciones de operación y la caída de presión del elemento.
Un elemento de primera etapa obstruido puede aumentar la resistencia al paso del aire y reducir el rendimiento del sistema. La sustitución periódica contribuye a mantener la protección de las líneas de aire y de los filtros posteriores.
Identificación del elemento
El número de producto 1C486043 identifica un elemento filtrante Donaldson de la Serie V con tamaño 0320. La referencia está asociada con un elemento de 235 mm de longitud, conexión DF, diámetro de conexión de 89 mm y medio filtrante de poliéster.
La designación V 0320 permite relacionar el modelo de la Serie V con el tamaño del elemento. Para evitar una sustitución incorrecta, también deben verificarse el tipo de conexión DF, las dimensiones, el material de la junta y la temperatura máxima de funcionamiento.
PARA QUE SIRVE? Accesorio para compresor. MUY UTIL. Unidad de Mantenimiento.
Información de selección
Los elementos filtrantes de aire comprimido de Donaldson combinan tecnologías avanzadas de medios filtrantes con un diseño eficiente para prolongar la vida útil del equipo y mantener un flujo de aire limpio y uniforme.
Tanto si utiliza un filtro coalescente y un filtro de partículas en una unidad, como si selecciona un filtro en línea específico para compresores de aire, cada elemento está fabricado para ofrecer una alta retención de contaminantes, una baja caída de presión y flexibilidad del sistema.
La elección del elemento debe basarse en la función requerida dentro del sistema: primera etapa, prefiltración, filtración coalescente, filtración de partículas, filtración absoluta o eliminación de vapor de aceite. También es necesario confirmar la compatibilidad con la carcasa y las condiciones térmicas del proceso.
Si se busca un elemento para proteger las líneas de aire y reducir la carga de contaminantes que llega a los filtros posteriores, la Serie V ofrece una configuración de filtración de profundidad para tratamiento general del aire de grado micrónico. El 1C486043 corresponde a la configuración V 0320 con conexión DF.
