En un circuito frigorífico, el filtro antipartículas se coloca normalmente en la línea de líquido, después del condensador y antes del dispositivo de expansión, como la válvula de expansión o el tubo capilar. En esta posición retiene partículas sólidas, restos de soldadura, óxidos, suciedad y otros residuos antes de que lleguen al elemento de expansión.
La colocación exacta puede variar según el tipo de instalación y el componente utilizado, pero el filtro debe situarse siempre en el recorrido del refrigerante y orientarse de acuerdo con la dirección de circulación indicada por el fabricante. No debe confundirse con el filtro antipartículas de un vehículo, que pertenece al sistema de escape de un motor y cumple una función diferente.
Ubicación del filtro antipartículas en el circuito frigorífico

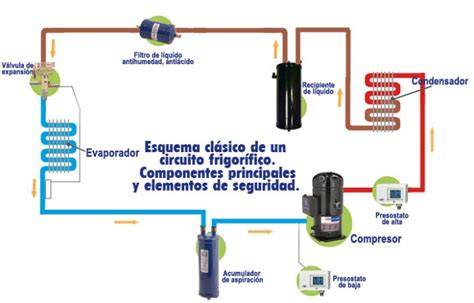

El esquema más habitual de un circuito frigorífico es el siguiente:
Compresor → condensador → depósito de líquido, si existe → filtro deshidratador o filtro antipartículas → visor de líquido, si existe → válvula de expansión o tubo capilar → evaporador → línea de aspiración → compresor.
Por tanto, el filtro se instala en la tubería de líquido, en la zona comprendida entre la salida del condensador y la entrada del dispositivo de expansión. Esta ubicación permite proteger la válvula de expansión o el capilar, que pueden obstruirse con facilidad cuando circulan impurezas por el circuito.
Por qué se instala antes de la expansión
El dispositivo de expansión tiene pasos internos pequeños y está diseñado para dosificar el refrigerante que entra en el evaporador. Si llegan partículas, restos de soldadura, óxidos o suciedad, estos pueden quedar atrapados en el orificio de paso y alterar el caudal de refrigerante.
Una obstrucción parcial puede provocar una alimentación insuficiente del evaporador, una reducción de la capacidad frigorífica y una presión de aspiración anormalmente baja. Cuando la obstrucción es importante, el refrigerante puede dejar de circular correctamente y el sistema pierde gran parte de su rendimiento.
La instalación del filtro antes de la válvula de expansión permite retener los residuos en un punto accesible para su inspección y sustitución. De esta forma, el filtro protege el componente de expansión y reduce el riesgo de que una impureza llegue al evaporador.
Función del filtro en un circuito frigorífico
El filtro antipartículas forma parte del sistema de protección y limpieza del circuito frigorífico. Su función principal es retener contaminantes sólidos generados durante la fabricación, el montaje, la reparación o el deterioro de los componentes.
- Retiene partículas metálicas procedentes del desgaste del compresor.
- Captura restos de soldadura y pequeñas virutas producidas durante el montaje.
- Impide el paso de óxidos y residuos acumulados en las tuberías.
- Protege la válvula de expansión y el tubo capilar.
- Ayuda a mantener estable el caudal de refrigerante.
- Reduce el riesgo de obstrucciones en los pasos estrechos del circuito.
El filtro no sustituye a una limpieza correcta del circuito. Antes de cerrar una instalación es necesario evitar que entren humedad, suciedad y residuos, porque un filtro saturado pierde capacidad de paso y puede generar una nueva restricción.
Diferencia entre filtro antipartículas y filtro deshidratador
En refrigeración, el componente instalado en la línea de líquido suele denominarse filtro deshidratador. Además de retener partículas sólidas, incorpora un material desecante que absorbe la humedad presente en el circuito.
El filtro antipartículas puede referirse específicamente a un elemento destinado a retener residuos sólidos, mientras que el filtro deshidratador combina normalmente dos funciones: filtración y eliminación de humedad. En muchas instalaciones ambos conceptos se integran en un mismo componente.
| Componente | Función principal | Ubicación habitual |
|---|---|---|
| Filtro antipartículas | Retener residuos sólidos y partículas | Línea de líquido, antes de la expansión |
| Filtro deshidratador | Retener partículas y absorber humedad | Línea de líquido, después del condensador |
| Filtro de aspiración | Proteger el compresor frente a residuos | Línea de aspiración, antes del compresor |
Orientación y sentido de montaje
El filtro debe instalarse respetando la flecha grabada en la carcasa. Esta marca indica el sentido de circulación del refrigerante y, normalmente, debe apuntar desde el condensador hacia el dispositivo de expansión.
Montar el filtro en sentido contrario puede reducir su eficacia, aumentar la pérdida de carga y provocar un funcionamiento incorrecto. Antes de realizar la instalación conviene comprobar las instrucciones del fabricante, el diámetro de la tubería, el tipo de refrigerante y el sentido de flujo.
El cuerpo del filtro debe quedar correctamente fijado para evitar vibraciones y esfuerzos sobre las conexiones. Las tuberías no deben utilizar el filtro como punto de apoyo, ya que una instalación sometida a vibraciones puede terminar provocando fugas o roturas.
¿Dónde se coloca el filtro en distintos circuitos?
Circuito con válvula de expansión
Cuando el sistema utiliza una válvula de expansión, el filtro se coloca en la línea de líquido, entre el condensador y la válvula. Si existe un depósito de líquido, el filtro suele instalarse después de dicho depósito y antes del visor de líquido y de la válvula de expansión.
Esta disposición protege la válvula frente a partículas y ayuda a garantizar que el refrigerante llegue en condiciones adecuadas al dispositivo de expansión.
Circuito con tubo capilar
En equipos que utilizan tubo capilar, el filtro se coloca igualmente antes del capilar. Como el capilar tiene un diámetro interno muy reducido, una pequeña cantidad de suciedad puede provocar una restricción importante.
En frigoríficos domésticos y equipos compactos, el filtro puede encontrarse soldado directamente en la línea de líquido, muy cerca del tubo capilar. La distancia exacta depende del diseño del fabricante y del espacio disponible.
Circuito con depósito de líquido
Cuando el circuito incorpora un depósito de líquido, el filtro se instala normalmente a la salida del depósito. De esta manera se filtra el refrigerante antes de que entre en el visor, la válvula solenoide, la válvula de expansión o el tubo capilar.
Circuito con válvula solenoide
En instalaciones con válvula solenoide, el filtro puede situarse antes de la válvula solenoide para protegerla y evitar que las impurezas alcancen sus pasos internos. Si también hay una válvula de expansión, el conjunto debe organizarse de manera que el refrigerante sea filtrado antes de llegar a ambos componentes sensibles.
Circuito con compresor dañado
Cuando un compresor sufre una avería interna, pueden circular partículas metálicas y residuos de desgaste por el circuito. En estos casos puede ser necesario utilizar filtros adicionales, incluido un filtro de aspiración temporal, para proteger el compresor de sustitución y retener los contaminantes que permanezcan en la instalación.
El filtro de aspiración no ocupa la misma posición que el filtro de la línea de líquido. Se instala en la tubería de retorno, antes de la entrada del compresor, y su objetivo es proteger el compresor frente a residuos que circulen por la línea de aspiración.
Posición respecto a los principales componentes
| Componente | Relación con el filtro |
|---|---|
| Compresor | El filtro de la línea de líquido queda aguas abajo del compresor, después del condensador. |
| Condensador | El filtro se coloca normalmente después del condensador. |
| Depósito de líquido | Si existe, el filtro suele instalarse a su salida. |
| Visor de líquido | Habitualmente se coloca después del filtro para comprobar el estado del líquido filtrado. |
| Válvula de expansión | El filtro se instala antes de la válvula para proteger sus pasos internos. |
| Tubo capilar | El filtro se coloca antes del capilar para evitar obstrucciones. |
| Evaporador | El filtro se encuentra antes del evaporador, en la línea de líquido. |
| Línea de aspiración | Puede incorporar un filtro específico cuando es necesario proteger el compresor. |
Qué ocurre si el filtro está obstruido
Un filtro saturado limita el paso del refrigerante y puede comportarse como una restricción en la línea de líquido. La consecuencia es una alimentación insuficiente del evaporador y una alteración de las presiones de funcionamiento.
- Reducción de la capacidad frigorífica.
- Disminución de la presión de aspiración.
- Sobrecalentamiento elevado en la salida del evaporador.
- Temperaturas anormales antes y después del filtro.
- Formación de escarcha en una zona concreta de la línea.
- Funcionamiento prolongado del compresor.
- Aumento del consumo eléctrico.
- Riesgo de retorno de aceite insuficiente.
Cuando existe una diferencia de temperatura apreciable entre la entrada y la salida del filtro, puede haber una restricción interna. Sin embargo, el diagnóstico debe realizarse con instrumentos adecuados y teniendo en cuenta la carga de refrigerante, las presiones y las condiciones de funcionamiento.
Cómo identificar una posible restricción
El comportamiento del equipo no permite determinar por sí solo que el filtro esté obstruido. Una baja presión de aspiración también puede deberse a una carga insuficiente de refrigerante, una válvula de expansión defectuosa, un tubo capilar parcialmente bloqueado o una falta de intercambio térmico.
Para localizar la causa es necesario comprobar las presiones, el sobrecalentamiento, el subenfriamiento y la temperatura en distintos puntos de la línea de líquido. También debe observarse si existe una caída de temperatura localizada a ambos lados del filtro.
Un filtro correctamente instalado no debería producir una pérdida de carga significativa durante el funcionamiento normal. Si la caída de presión aumenta, puede ser necesario sustituirlo o revisar la causa que ha provocado su saturación.
Cuándo se debe sustituir
El filtro deshidratador debe sustituirse cada vez que se abre el circuito frigorífico durante una reparación importante. También es recomendable cambiarlo después de una fuga, una entrada de humedad, una contaminación del circuito o una avería del compresor.
- Después de sustituir el compresor.
- Después de reparar una fuga que haya dejado entrar aire o humedad.
- Cuando el circuito ha permanecido abierto durante un tiempo.
- Cuando se ha detectado una obstrucción.
- Cuando el aceite o el refrigerante presentan contaminación.
- Después de una quemadura del motor del compresor.
- Cuando el fabricante establece un intervalo o procedimiento específico.
El filtro no debe limpiarse y reutilizarse como solución general. Una vez saturado de partículas o humedad, la sustitución suele ser la alternativa adecuada, siempre utilizando un componente compatible con el refrigerante y la capacidad del sistema.
Instalación correcta del filtro
La instalación debe realizarse con el circuito recuperado y sin presión. Es necesario evitar que entre suciedad en las tuberías y proteger los componentes frente al calor durante la soldadura.
- Identificar la línea de líquido y el sentido de circulación del refrigerante.
- Seleccionar un filtro compatible con el refrigerante, el aceite y el caudal del equipo.
- Comprobar la flecha de dirección marcada en la carcasa.
- Instalar el filtro después del condensador y antes del dispositivo de expansión.
- Fijar correctamente el componente para evitar vibraciones.
- Realizar las conexiones utilizando procedimientos de soldadura adecuados.
- Comprobar la estanqueidad del circuito.
- Hacer vacío durante el tiempo necesario según el procedimiento de la instalación.
- Cargar el refrigerante de acuerdo con las especificaciones del equipo.
- Verificar presiones, temperaturas, sobrecalentamiento y subenfriamiento.
El cuerpo del filtro no debe calentarse de manera excesiva durante la soldadura. El calor puede deteriorar el material filtrante o el desecante interno, por lo que conviene aplicar protección térmica y seguir las instrucciones del fabricante.
Errores frecuentes al colocar el filtro
- Instalarlo en la línea de aspiración cuando el diseño requiere un filtro en la línea de líquido.
- Montarlo después de la válvula de expansión.
- Colocarlo en sentido contrario a la flecha.
- Utilizar un filtro de capacidad insuficiente.
- Escoger un componente incompatible con el refrigerante.
- Dejar el circuito abierto durante demasiado tiempo.
- No realizar una prueba de estanqueidad después de la intervención.
- No hacer vacío antes de cargar el refrigerante.
- Reutilizar un filtro que ya ha absorbido humedad.
- Ignorar la causa de la contaminación del circuito.
Filtro de líquido y filtro de aspiración
La ubicación del filtro depende de la función que se quiera cumplir. El filtro de la línea de líquido protege principalmente el dispositivo de expansión, mientras que el filtro de aspiración protege el compresor frente a residuos que circulen por el retorno.
El filtro de aspiración no debe instalarse automáticamente en todos los equipos. Puede generar una pérdida de carga innecesaria si no se selecciona correctamente, por lo que su uso debe responder a una necesidad concreta, como una contaminación importante o una avería interna del compresor.
| Tipo de filtro | Lugar de instalación | Elemento protegido |
|---|---|---|
| Filtro de línea de líquido | Después del condensador y antes de la expansión | Válvula de expansión o tubo capilar |
| Filtro de aspiración | En la línea de retorno, antes del compresor | Compresor |
Relación entre el filtro y la humedad
La humedad es uno de los contaminantes más perjudiciales de un circuito frigorífico. Puede reaccionar con el refrigerante y el aceite, generar ácidos, deteriorar el aislamiento del motor y provocar daños en el compresor.
Por esta razón, el filtro deshidratador se instala en la línea de líquido, donde puede retener partículas y absorber parte de la humedad del circuito. Su capacidad depende del tipo de filtro, del refrigerante, del aceite y de las condiciones de funcionamiento.
La presencia de humedad no se soluciona únicamente colocando un filtro nuevo. También es necesario reparar las fugas, mantener el circuito cerrado y realizar un vacío adecuado antes de la carga.
Comprobaciones después de la sustitución
Tras instalar el filtro se debe comprobar que no existan fugas en las conexiones y que el refrigerante circule correctamente. El equipo debe alcanzar sus temperaturas y presiones de funcionamiento sin presentar una caída de rendimiento.
Es recomendable comprobar:
- Presión de alta y presión de baja.
- Temperatura de entrada y salida del filtro.
- Subenfriamiento de la línea de líquido.
- Sobrecalentamiento en la salida del evaporador.
- Temperatura de descarga del compresor.
- Estanqueidad de las uniones.
- Estado del visor de líquido, si el circuito dispone de él.
- Consumo eléctrico y tiempo de funcionamiento del compresor.
Si después de sustituir el filtro persisten los síntomas, es necesario revisar el resto del circuito. Una obstrucción recurrente puede indicar contaminación interna, degradación del compresor, humedad, restos de soldadura o una avería en otro componente.
Respuesta rápida
El filtro antipartículas de un circuito frigorífico se coloca normalmente en la línea de líquido, después del condensador y antes de la válvula de expansión o del tubo capilar. Debe montarse siguiendo la flecha de circulación y con un modelo compatible con el refrigerante, el aceite y el caudal del equipo.
