Descubre el Mejor Esquema de Válvulas para una Limpieza y Retrolavado de Filtros Perfectos

Las válvulas de limpieza son componentes esenciales en los sistemas de filtrado de agua, ya que desempeñan un papel fundamental en el mantenimiento y la eficiencia de estos.

En un sistema de filtrado, el agua que fluye a través del filtro recoge partículas, sedimentos y otros contaminantes, lo que con el tiempo reduce la eficiencia del filtro y puede obstruirlo. Para contrarrestar esto, se utilizan válvulas de limpieza que permiten activar sistemas autolimpiantes o procedimientos de enjuague.

El uso de válvulas de limpieza garantiza la prolongación de la vida útil de los filtros de agua al mantener su capacidad de filtración y reducir la necesidad de reemplazo frecuente.

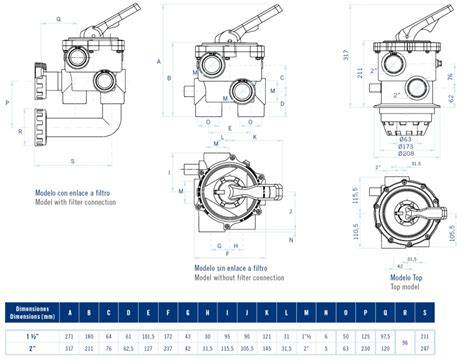

esquema válvula selectora filtro piscina

Qué es una válvula de limpieza de tres vías

Una válvula de limpieza de tres vías es un componente hidráulico que permite gestionar el paso del agua entre diferentes conductos.

Las válvulas hidráulicas de tres vías son una pieza clave en sistemas de filtrado de agua que requieren precisión, resistencia y facilidad de mantenimiento.

Una válvula metálica de tres vías permite controlar hacia dónde se dirige el agua dentro de una instalación hidráulica.

Cómo funciona una válvula de retrolavado de tres vías

Una válvula de retrolavado de tres vías sirve para cambiar la dirección del flujo de agua dentro de un sistema de filtrado.

En funcionamiento normal, el agua entra al sistema, pasa por el filtro y continúa hacia la instalación.

Cuando se activa el retrolavado, la válvula cambia su posición interna y redirige el agua para que atraviese el filtro en sentido inverso.

En sistemas de filtrado de agua, este tipo de válvula ayuda a mantener el rendimiento del filtro, reducir obstrucciones y alargar la vida útil de la instalación.

Esquema de funcionamiento de las posiciones de la válvula selectora

El correcto mantenimiento del agua de tu piscina depende en gran medida de la depuradora y, especialmente, de la válvula selectora del filtro de arena.

La válvula selectora suele incluir estas funciones:

Posición	Función
Filtración	Es la posición más común y la que se utiliza en el día a día.
Lavado	El lavado sirve para limpiar el propio filtro de arena.
Enjuague	Después del lavado, es necesario enjuagar la arena para que vuelva a asentarse.
Recirculación	En esta posición, el agua circula directamente hacia la piscina sin pasar por el filtro.
Vaciado	Con esta función, el agua de la piscina se dirige al desagüe directamente, sin pasar por el filtro de arena.
Cerrado	En esta posición, todas las vías de la válvula quedan bloqueadas.

Filtración

La filtración es la posición más común y la que se utiliza en el día a día.

Durante esta operación, el agua pasa por el medio filtrante y vuelve a la piscina a través de la impulsión.

Si el agua contiene polvo en suspensión o pequeñas partículas, es posible que el medio filtrante no sea capaz de retenerlas completamente.

Lavado o retrolavado

El lavado sirve para limpiar el propio filtro de arena.

En el lavado el agua entra al filtro por la parte de abajo y remueve toda la arena o vidrio subiendo la suciedad a la parte de arriba y expulsando agua con suciedad al desagüe.

En el lavado movemos todo el lecho filtrante para que suba la suciedad.

Durante el lavado y enjuague la llave debe estar totalmente abierta, precisamente para obtener la máxima presión y que se haga un buen lavado.

Si se realiza el lavado con la llave de desagüe cerrada, el agua no podrá salir correctamente del sistema.

Enjuague

Después del lavado, es necesario enjuagar la arena para que vuelva a asentarse.

En el enjuague el agua entra al filtro por la parte de arriba del filtro y se lleva lo que ha quedado en la superficie.

En el enjuague solo nos llevamos lo que ha quedado arriba.

Después del lavado hay que realizar un buen enjuague, hasta que veamos por el visor que el agua pasa limpia.

Después de un buen enjuague no tiene que mandar suciedad a la piscina.

Como Limpiar Filtro De Piscina Lavado y Enjuague.

Vaciado y aspiración de la piscina

Cuando pones la válvula selectora en desagüe el agua se elimina directamente y hasta que no la devuelvas a la posición de filtración el agua no retorna a la piscina por la impulsión.

La válvula selectora es la encargada de llevar al agua por el circuito que elijamos.

Al pasar el limpiafondos para eliminar polvo, es posible colocarlo en vaciado para no pasar la suciedad por el filtro.

Si el agua tiene disueltas pequeñas partículas es mejor que las elimines al desagüe o volverán por la impulsión a la piscina y no serás capaz de deshacerte de ellas, ya que el medio filtrante no es capaz de retenerlas.

Para intentar saber cuál de los dos problemas es el que tiene el filtro, pasa un limpiafondos, preferiblemente automático o, si no tienes, manual, tirando la arena del fondo al desagüe; no la vuelvas al filtro.

Orden básico de maniobra

Antes de mover la maneta de la válvula selectora, es imprescindible que la bomba esté apagada.
Selecciona la posición necesaria para la operación que vas a realizar.
Comprueba que la llave de desagüe esté abierta cuando realices el lavado, el enjuague o el vaciado.
Enciende la bomba y observa el visor, el manómetro y la salida de agua.
Apaga la bomba antes de cambiar nuevamente la posición de la válvula.

Si cuando haces el lavado sale agua por el desagüe y por el visor de la válvula selectora ves que pasa el agua, está bien; no tiene que marcar nada el manómetro.

Materiales y tipos de válvulas de limpieza

Válvulas metálicas

Las válvulas de limpieza metálicas están hechas de acero de carbono.

En estas se realizan los cambios de maniobra respecto a su eje geométrico.

El acero inoxidable aporta una alta resistencia a la corrosión, buena durabilidad y mayor fiabilidad en instalaciones hidráulicas.

Válvulas de plástico

Las válvulas de plástico están hechas en poliamida cargada de fibra de vidrio, reciben el nombre de Globo Plastic y son de los productos más revolucionarios en el mundo de filtración de agua.

Son de los sistemas más versátiles disponibles hoy en día en el mercado.

Válvulas Globo

Las válvulas Globo de Lama ofrecen las soluciones de las más innovadoras del mercado.

Aunque su cuerpo es de pequeñas dimensiones, son capaces de admitir un gran caudal.

Su funcionamiento es posible gracias al eje hecho de acero inoxidable responsable del inicio y del cierre de flujo de los líquidos.

En dicho eje va sujetada una membrana en forma de globo.

Este formato permite que la membrana se ajuste perfectamente a la tapa de la válvula.

Las válvulas de limpieza Globo, así como también sus repuestos, los puedes encontrar en la tienda online Lamastore.

Mantenimiento y comprobaciones del sistema

Tras un periodo de funcionamiento prolongado de un sistema hidráulico, los contaminantes se acumulan gradualmente en el filtro, lo que afecta su estabilidad y vida útil.

Para que su sistema hidráulico funcione correctamente, es necesario realizar un mantenimiento regular del filtro.

Si la presión del filtro sigue en la zona roja después del lavado y el enjuague, pueden ser varias las causas, desde que esté mal el manómetro hasta que las válvulas no estén bien cerradas o no cierren bien.

También es necesario comprobar en qué posición trabajan normalmente las llaves.

Lo normal es dejar llave de desagüe, sobre todo por mantenimiento de tuberías, válvulas y demás elementos de la depuradora, que en un momento dado puedes necesitar cerrar la llave.

Comprobación de la bomba y del prefiltro

Es muy posible que la bomba haya perdido fuerza, seguramente esté sucio el prefiltro y el interior de la turbina.

Prueba a limpiarla a ver si se soluciona; si no, es posible que necesite un cambio.

Una bomba sobredimensionada para el filtro puede causar una presión elevada y pérdida de arena o vidrio durante el lavado.

Todo lo que me cuentas es debido a la bomba, es muy grande para el filtro que tienes, está sobredimensionada.

Con una bomba de 3/4 CV tienes suficiente.

Comprobación del nivel de material filtrante

Los filtros nunca se llenan hasta arriba.

Cada filtro tiene su capacidad.

Si se rellena de cristal el filtro todo lo que cabía y, al poner el selector en modo lavado por primera vez, expulsa mucho cristal del filtro, puede producirse un atasco o una sobrecarga del sistema.

Es recomendable llamar a un técnico para que lo revise, se asegure de que no hay ninguna crepina rota y desmonte y abra la válvula selectora para limpiarla.

Comprobación de las crepinas

Si la piscina se llena de arenilla después de instalar la bomba y el filtro, puede que hayan roto alguna crepina al echar la arena.

Si este es el caso, tienes que contactar con ellos, sacar toda la arena y cambiar la crepina rota, para volver a echar la arena, esta vez con más cuidado.

Si el agua sucia recircula a la piscina después de un lavado y un enjuague correctos, puede existir un fallo de la válvula selectora.

Situaciones habituales durante la limpieza

Agua turbia

Si el agua sigue turbia después de realizar el lavado y el enjuague, primero habría que comprobar los valores de cloro y pH y las horas de depuración.

Una vez hechas todas las comprobaciones, si todo sigue igual, se podría valorar el cambio del vidrio.

Si el agua tiene disueltas pequeñas partículas, elimínalas al desagüe para evitar que vuelvan a la piscina por la impulsión.

Polvo amarillo en el fondo

Es muy posible que lo que veas sean algas.

Aunque tengas pastillas de cloro, el cloro hay que repartirlo por toda la piscina o se quedan zonas estancadas donde nunca llega y terminan saliendo algas, aun con los parámetros correctos.

En un principio, 2,5 horas de depuración son pocas, aunque tengas pastillas de cloro continuamente en el agua.

Hay que mover el agua para que se reparta por todas partes.

Es mejor repartir las horas de depuración entre la mañana y la tarde.

Suciedad en el visor

La suciedad cae todos los días al agua: insectos, hojas y polvo.

Si el filtro es nuevo y el manómetro nunca sube, pero aparece suciedad diaria en el cristal de la depuradora, tendrás que observar la cantidad de contaminantes que llegan al agua y el funcionamiento general del sistema.

Agua sucia durante el lavado o el enjuague

Durante el lavado, el agua sucia debe salir por el desagüe.

Después del lavado, el enjuague debe eliminar los restos que hayan quedado en la superficie del lecho filtrante.

Si una parte del agua sucia sale a la piscina, repite el lavado y el enjuague, sin olvidar realizar ambas operaciones en ese orden.

Uso de skimmers, sumidero y limpiafondos

Si el nivel de la piscina ha tapado completamente los skimmers, puedes realizar el lavado y el enjuague con la llave de los skimmers cerrada, dejando abiertas la del sumidero y la del limpiafondos.

La filtración también puede realizarse por sumidero y limpiafondos.

Al aspirar la piscina, puedes cerrar el skimmer y el sumidero y dejar abierto el limpiafondos.

Después puedes pasar a lavar y enjuagar con el desagüe abierto.

Durante el lavado y el enjuague, la llave debe estar totalmente abierta para obtener la máxima presión y realizar correctamente la limpieza.

Precauciones importantes

No se debe encender la bomba con la válvula selectora en posición de cerrado.

Es una de las causas más comunes de avería en la bomba.

Si se ha dejado la bomba en posición de lavado durante varias horas, el nivel del agua puede bajar más de medio metro y es necesario revisar el sistema.

Si durante el lavado se olvidaron abiertas las llaves del skimmer o del fondo, todo depende del tiempo que haya transcurrido; si ha sido rápido, estará todo correcto.

Durante el lavado y el enjuague la llave de desagüe debe estar totalmente abierta.

Cuándo limpiar un filtro hidráulico

En la mayoría de los casos, no limpiamos los filtros de aceite hidráulico.

Solo deben limpiarse si se cumplen ciertas condiciones.

Estás utilizando un filtro reutilizable, no un cartucho desechable.
El circuito en el que se encuentra el filtro no afecta la función principal del sistema.
La limpieza es solo para poner el equipo en funcionamiento temporalmente, no para un uso a largo plazo.
El filtro está ligeramente contaminado y actualmente el sistema funciona con normalidad.

Generalmente no se recomienda limpiar el filtro cuando el sistema requiere un alto grado de estabilidad y limpieza en su funcionamiento.

Tampoco se recomienda cuando el equipo debe funcionar continuamente y el costo del tiempo de inactividad es alto.

No se recomienda si es imposible confirmar si el efecto de filtración sigue estando a la altura después de la limpieza.

El elemento filtrante tampoco debe limpiarse si está gravemente obstruido, deformado o dañado.

Filtros que se pueden limpiar y filtros que deben reemplazarse

Elementos filtrantes reutilizables

El elemento filtrante de malla metálica tiene una estructura resistente y no se daña fácilmente con limpiezas repetidas.

El elemento filtrante de plástico de ingeniería es especial para algunos equipos industriales y se puede limpiar de forma segura.

Elementos que no se recomienda limpiar

El elemento de filtro de papel es fácil de romper y el efecto de filtrado se reducirá después de la limpieza.

El cartucho de fibra de vidrio o de material compuesto está hecho de un material frágil y se daña fácilmente después de la limpieza.

El cartucho desechable está diseñado para ser reemplazado, no es necesario limpiarlo.

Cómo limpiar un filtro hidráulico reutilizable

Apagado y preparación de seguridad

En primer lugar, debe detener el funcionamiento del equipo y asegurarse de que el sistema hidráulico esté completamente despresurizado para evitar que salga aceite durante el desmontaje.

Debe realizar la limpieza en un entorno de trabajo limpio para evitar que entre polvo en el elemento filtrante.

Al mismo tiempo, debes usar equipo de protección básico, como guantes y gafas protectoras.

Limpieza de bajo riesgo

Debe retirar el cartucho de la carcasa del filtro con cuidado, evitando golpearlo o aplastarlo.

A continuación, debes limpiarlo con un líquido limpiador limpio y enjuagarlo a baja presión desde el interior hacia el exterior del cartucho para permitir que se elimine la suciedad.

No utilice agua a alta presión, cepillos duros, herramientas afiladas o limpiadores cáusticos durante el proceso de limpieza.

Secado, inspección y reinstalación

Después de limpiarlo, debes dejar que el cartucho se seque naturalmente o secarlo con aire limpio a baja presión.

Antes de la instalación, debes comprobar si el cartucho está deformado, roto o tiene suciedad.

También debes comprobar el estado de los sellos para ver si se han deteriorado y deformado.

Si encuentra alguna anomalía en el cartucho y los sellos, no continúe con la instalación; simplemente debe reemplazarlos.

Si todo está en orden, puedes volver a instalar el cartucho en el filtro y apretarlo.

Riesgos de limpiar un filtro hidráulico

Limpiar un filtro hidráulico no causará un problema inmediato, pero sí cambiará su funcionamiento durante su uso.

Estos cambios no son evidentes al principio, pero se intensificarán gradualmente con el uso a largo plazo del sistema, afectando así la estabilidad de todo el sistema hidráulico.

Precisión de filtración reducida

La estructura del filtro del cartucho puede desgastarse durante la limpieza.

Aunque no parezca dañada, su eficacia de filtración puede verse afectada.

Esto puede provocar la entrada de más contaminantes al sistema, lo que acelera el desgaste de las válvulas y las bombas.

Pérdida de integridad estructural

La limpieza repetida puede debilitar el cartucho.

Es más probable que se deforme o rompa si se somete a mucha presión o vibración.

Si el entorno no está suficientemente limpio o el cartucho no está completamente seco, podrían entrar en el sistema nuevos contaminantes, como polvo y humedad.

Impacto en la confiabilidad

Si hay menos filtración y más contaminación secundaria, el sistema no suele fallar de inmediato.

Sin embargo, puede provocar que algunas piezas se desgasten más rápidamente.

A largo plazo, esto puede provocar que la máquina funcione mal, que sea necesario realizar más mantenimiento y que haya que pararla cuando no se desee.

Errores que deben evitarse

No utilice agua o aire a alta presión.
No utilice herramientas de limpieza abrasivas o afiladas.
No limpie filtros desechables o no reutilizables.
No utilice productos químicos de limpieza no aprobados o agresivos.
No reinstale el cartucho sin secarlo o inspeccionarlo.

La limpieza con agua o gas a alta presión tiende a erosionar la estructura filtrante del cartucho.

Aunque el problema no sea visible, la eficacia de la filtración suele verse afectada.

Cepillar el cartucho con un cepillo de acero, un cepillo duro o una herramienta afilada puede rayar o desgarrar fácilmente su estructura.

Los cartuchos desechables son reemplazables y no son aptos para limpieza.

La limpieza forzada es ineficaz y, además, puede desprender el medio filtrante y contaminar todo el sistema.

Si usa un limpiador de origen desconocido o muy corrosivo, podría dañar el cartucho o los sellos.

Si vuelve a colocar el cartucho sin secarlo o revisarlo primero, puede introducir fácilmente humedad y otras impurezas en el sistema, lo que puede causar contaminación secundaria.

Limpieza o reemplazo del filtro

Cuándo se puede considerar la limpieza

Si el sistema utiliza cartuchos de filtro reutilizables, opera con circuitos auxiliares o no críticos, presenta solo una contaminación leve y la limpieza se realiza únicamente para restablecer temporalmente el funcionamiento del equipo, se puede considerar la limpieza, siempre que los riesgos sean manejables.

En estos casos, los requisitos de precisión de filtración del sistema no son muy estrictos, y la limpieza a corto plazo no suele tener un gran impacto en el equipo, siempre que el rendimiento de la filtración se mantenga confiable después de la limpieza y no se introduzca nueva contaminación.

Cuándo realizar el reemplazo directo

Generalmente, es mejor reemplazar el elemento filtrante si el sistema utiliza piezas desechables, opera a alta presión o forma parte de un circuito de control de precisión.

También conviene reemplazarlo si el equipo necesita funcionar de forma fiable durante un período prolongado o si está muy obstruido, deformado o dañado.

Si no puede estar seguro de que el filtro funcione correctamente después de limpiarlo, debe reemplazarlo.

En la mayoría de los usos industriales, reemplazar el elemento filtrante lo hace más estable y fácil de controlar.

Preguntas frecuentes

¿Con qué frecuencia es mejor limpiar un cartucho lavable?

No hay un tiempo fijo para limpiar el cartucho.

Esto depende del grado de contaminación del sistema y de las condiciones de funcionamiento.

Solo debe limpiar el cartucho cuando esté ligeramente sucio y el equipo siga funcionando correctamente.

No lo limpie con frecuencia.

¿La limpieza puede afectar la garantía?

Podría afectarla.

Muchos fabricantes de equipos o cartuchos solo reconocen el mantenimiento al reemplazar el cartucho.

Si el fabricante no indica claramente que se puede limpiar el cartucho, es posible que no respete la garantía si surge un problema.

¿Cómo saber si el rendimiento de filtración sigue siendo adecuado?

Tras limpiar el cartucho, no hay forma de detectar con precisión el efecto de filtración como con un cartucho nuevo.

Solo se puede juzgar indirectamente observando la apariencia, el cambio de presión diferencial y el estado de funcionamiento del sistema, pero ninguno de estos factores puede determinar con certeza si el rendimiento de filtración ha vuelto a su nivel original.

¿Cuántas veces se puede lavar el mismo cartucho?

No existe una forma estándar de calcular cuántas veces se puede limpiar un cartucho.

Cada vez que lo lava, su capacidad de filtrado disminuye ligeramente.

Si observa que el cartucho está deformado o dañado, o si su rendimiento ya no es lo suficientemente bueno como para evaluarlo, no lo vuelva a limpiar; simplemente reemplácelo.

¿Cuándo deja de ser apto para la limpieza?

Si el cartucho parece estar seriamente obstruido, muestra deformación estructural, material de filtro roto, contaminantes no removibles o un funcionamiento anormal del equipo después de la limpieza, significa que el cartucho ya no es adecuado para la limpieza y debe reemplazarse por uno nuevo directamente.

¿Existe una norma común para limpiar cartuchos?

Actualmente, no existe un conjunto uniforme de estándares de limpieza en la industria que se apliquen a todos los cartuchos hidráulicos.

No mucha gente limpia sus filtros hidráulicos.

Debe decidir si la limpieza es adecuada para usted según el tipo de filtro, la importancia del sistema y el riesgo de su uso.

Para la mayoría de los equipos industriales, es mejor y más sencillo reemplazar directamente los elementos filtrantes.

tags: #esquema #valvulas #limpieza #filtros
