La filtración con rejas constituye una de las primeras etapas del tratamiento del agua destinada a la potabilización. Su función principal es retener residuos sólidos y partículas de tamaño considerable antes de que el agua continúe hacia otras fases de tratamiento.
La selección del equipo depende de las características de la instalación, especialmente de la anchura y la profundidad del canal, del paso o luz de filtración requerido, del volumen de sólidos que debe retirarse y del nivel de automatización previsto.
Función de las rejas en la potabilización
Los equipos de desbaste permiten retirar los residuos sólidos presentes en el agua mediante una reja filtrante. El paso o luz de filtración determina el tamaño de los materiales que pueden quedar retenidos.
La eliminación de sólidos en esta fase protege los equipos instalados posteriormente y facilita el funcionamiento de las siguientes etapas del tratamiento de agua. Las rejas pueden instalarse en canales de diferentes dimensiones y configurarse con sistemas manuales, mecánicos o hidráulicos de limpieza.
Mod. Es el equipo idóneo para instalar en canales ubicados en plantas pequeas donde no se precisa disponer de una automatización completa, ya que por lo general el residuo sólido que extrae lo deposita en una cesta de recogida con fondo perforado.
El paso o luz de filtración oscila entre 40 mm.
Tipos de limpiarrejas para instalaciones de tratamiento de agua
Equipo compacto para canales de anchura limitada
Mod. Se trata de un fabricado muy compacto y con buen rendimiento, que permite su instalación en casi todo tipo de canales, con ciertas limitaciones en cuanto anchura, 2 m. max. y profundidad, 4 m. aprox.; el paso de filtración oscila entre 50 mm. y 8 mm.
Este tipo de equipo resulta adecuado cuando el proyecto necesita una solución compacta y adaptable a canales de dimensiones moderadas. Su intervalo de filtración permite seleccionar una retención más abierta o más fina según las necesidades de la instalación.
Equipo de desbaste con doble cilindro hidráulico
Mod. Equipo de desbaste por excelencia comandado por doble cilindro hidráulico, que siempre que las características de la instalación lo permitan, es la mejor opción a la hora de decantarse entre los diferentes modelos, debido a sus altas prestaciones.
El montaje puede efectuarse en canales con anchura de hasta 3 m. y profundidad de 5 m. aprox.
El paso de filtración oscila entre 80 mm. y 10 mm.
Una ventaja que dispone este equipo, es la incorporación de un sistema que le permite desplazarse por sectores a lo largo de la reja filtrante, para efectuar un determinado número de ciclos de limpieza y así cubrir toda la anchura de esta, que en ocasiones puede llegar hasta 12 m.
El desplazamiento por sectores permite atender rejas filtrantes de gran anchura y distribuir los ciclos de limpieza a lo largo de toda la superficie de retención. Esta configuración puede resultar especialmente útil cuando las dimensiones del canal hacen necesario cubrir diferentes zonas de trabajo.
Reja mixta con cadena y cilindro hidráulico
Por último, existe otro tipo de limpiarrejas con gran aceptación en el sector, mas concretamente la Reja Mixta Mod. N.D./RM, la cual combina en el funcionamiento de su peine de limpieza, el sistema para descenso/elevación “por cadena” y la separación/aproximación “por cilindro hidráulico”.
Suele instalarse en canales donde se requieran mejores prestaciones en cuanto a rendimiento y seguridad que con el limpiarrejas de cadenas convencional, pudiendo adaptarse a la anchura de hasta 3 m. y profundidad de 7 m. aprox.
| Configuración | Anchura del canal | Profundidad aproximada | Paso de filtración |
|---|---|---|---|
| Equipo para plantas pequeñas | No indicada | No indicada | 40 mm. |
| Equipo compacto | 2 m. max. | 4 m. aprox. | 50 mm. y 8 mm. |
| Equipo con doble cilindro hidráulico | Hasta 3 m. | 5 m. aprox. | 80 mm. y 10 mm. |
| Reja Mixta Mod. N.D./RM | Hasta 3 m. | 7 m. aprox. | No indicada |
Cómo se integra la filtración con rejas en el tratamiento del agua
Las rejas forman parte de los equipos de alta tecnología diseñados para cada etapa del tratamiento de agua, adaptados para cumplir con las normativas y necesidades específicas de nuestros clientes.
Equipos y plantas diseñados y fabricadas por ingenieros, de gran experiencia, pensadas, para agua, potables, residuales y de proceso con total garantía en el cumplimiento de las especificaciones del cliente.
La retención de sólidos mediante rejas no sustituye a las etapas destinadas a reducir la turbidez, eliminar partículas finas, controlar microorganismos o corregir determinadas características químicas del agua. Por ello, la elección de la reja debe realizarse considerando el esquema completo de tratamiento.
La filtración por arena es una tecnología que se usa en las instalaciones de tratamiento de aguas del mundo entero desde el siglo XIX.
Filtración por arena como etapa complementaria
El filtro de arena es un medio ecológico de tratamiento de los efluentes, bastante sencillo y poco costoso.
Más esquemáticamente, los granos de arena forman una capa atravesada por el agua que retiene por simple efecto de cribado las partículas más gruesas que los intervalos entre granos.
Los filtros de arena para el tratamiento de los efluentes permiten filtrar las aguas residuales mediante desarrollo de una actividad biológica que degrada las materias orgánicas.
biológicos para lavar el agua y son sistemas no presurizados.
El agua fluye verticalmente en el filtro.
Se puede recuperar en el fondo con ayuda de conductos que la transportan hacia la etapa siguiente del tratamiento, o puede infiltrarse en el suelo.
Funcionamiento hidráulico de los filtros de arena
Los filtros de arena se alimentan de la misma manera que los filtros verdes de flujo vertical (cf. ficha A20 "Filtros de macrófitas").
Deben asociarse a un sistema de olas (descarga intermitente de agua) diseñado de modo que cada ola descargue de manera rápida y uniforme una capa de agua de 10 a 15 cm en el filtro.
Deben colocarse piedras por debajo de los puntos de alimentación para evitar socavaciones.
Al igual que los filtros verdes de flujo vertical, los filtros de arena deben funcionar de manera alternativa : 3 a 4 días de funcionamiento para 7 días de reposo.
Profundidad y capacidad de depuración
80 cm de profundidad permiten lograr los objetivos de depuración habituales, a excepción de la eliminación de los gérmenes patógenos.
La filtración lenta por arena sirve sólo para tratar efluentes.

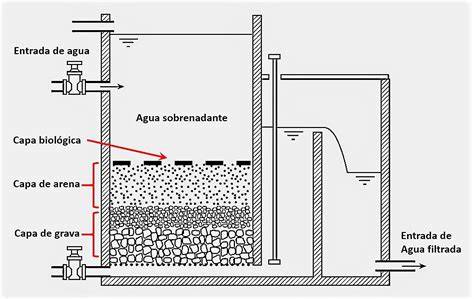

El agua atraviesa lentamente una capa de arena de 60 a 120 cm de espesor.
Estos microorganismos ayudan a la filtración por eliminación de los contaminantes.
Cuando la arena contiene dichos organismos, está "madura" y es preferible lavarla o sustituirla.
Este proceso puede tardar unas semanas o meses, según el agua y su temperatura.
Limitaciones de la filtración lenta por arena
Los dispositivos de filtración por arena no pueden tratar aguas cloradas porque el cloro tiene un efecto nefasto sobre la flora microbiana del filtro.
Estos filtros son indicados sólo para el agua de manantial de baja turbidez (agua poco turbia), que contiene pocas algas y sin coloración desagradable debida a la contaminación.
No son indicados para aguas con alta proporción de algas o arcilla susceptibles de obstruirlos.
En cambio, las aguas de manantial ricas en nutrientes pueden ayudar a la acción de lavado de los filtros lentos por arena, contribuyendo a su composición biológica.
Elección del sistema de filtración
La elección entre una reja de desbaste, un limpiarrejas automatizado o un filtro de arena depende de la calidad del agua, del tipo de sólidos presentes y de las dimensiones del canal o del lecho filtrante.
Las rejas son apropiadas para la separación inicial de residuos sólidos mediante una barrera mecánica, mientras que los filtros de arena permiten retener partículas más pequeñas y desarrollar una actividad biológica destinada a degradar materias orgánicas.
La solución debe adaptarse a cada etapa del tratamiento y a las especificaciones de la instalación. La anchura y la profundidad disponibles condicionan la elección del equipo de rejas, mientras que la turbidez, la presencia de algas, la arcilla, la cloración y la actividad microbiana condicionan la utilización de filtros de arena.
