En el campo del tratamiento de aguas residuales, la deshidratación de fangos juega un papel crucial para reducir la cantidad de agua en los residuos sólidos y facilitar su manejo y disposición final.
El filtro banda deshidratador de fangos es una tecnología comúnmente utilizada en plantas de tratamiento de aguas residuales, conocida por su eficiencia en la separación de agua de los sólidos.
Qué es un filtro banda para lodos

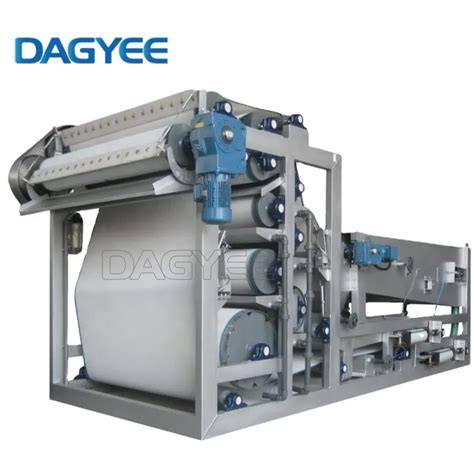

El filtro de bandas para lodos está indicado para plantas de tratamiento de lodos de dimensiones medio-reducidas.
Está formado por un armazón con dos robustos costados laterales oportunamente conectados entre sí, bandejas de acumulación y descarga del agua filtrada, dos bandas conjugadas a través de las cuáles pasa el lodo que se debe deshidratar, un conjunto de rodillos que ejercen la función de drenaje, compresión del lodo, tensado de las bandas, centrado de las bandas y reenvío, un sistema de lavado mediante toberas para cada una de las bandas y un motovariador.
El filtro banda deshidratador de fangos es una tecnología comúnmente utilizada en plantas de tratamiento de aguas residuales, conocida por su eficiencia en la separación de agua de los sólidos.
Principio de funcionamiento
Los fangos se bombean sobre una banda filtrante continua, donde el agua se filtra a través de la tela del filtro mientras los sólidos se retienen.
El lodo entra en la tolva del filtro de bandas por medio de una tubería de envío y se distribuye sobre la banda inferior mediante un deflector; sucesivamente se encuentra con la banda superior y mediante el rodillo de entrada se dirige a la zona de compresión.
El agua contenida en el lodo fluye a través de la malla de la banda filtrante.
Al final de la zona de filtración por gravedad, interviene una primera etapa de prensado con la ayuda de un rodillo de prensado regulable: esta etapa pone fin al espesamiento del lodo.
El lodo toma contacto con el rodillo de drenaje, que siendo de gran diámetro permite realizar una primera compresión ligera de éste.
Por tanto, el lodo se somete a compresiones cada vez más elevadas hasta llegar a la zona de alta presión.
Etapas de deshidratación del lodo
Filtración por gravedad
La primera fase aprovecha la filtración por gravedad para separar una parte importante del agua contenida en el lodo.
El agua contenida en el lodo fluye a través de la malla de la banda filtrante.
La acumulación y descarga del agua filtrada se realiza mediante bandejas incorporadas en la estructura del equipo.
Primera compresión
Al final de la zona de filtración por gravedad, interviene una primera etapa de prensado con la ayuda de un rodillo de prensado regulable: esta etapa pone fin al espesamiento del lodo.
El lodo toma contacto con el rodillo de drenaje, que siendo de gran diámetro permite realizar una primera compresión ligera de éste.
Prensado entre las bandas
Es en la convergencia de las 2 bandas filtrantes que comienzan las etapas de prensado y laminado utilizando varios rodillos de diferentes diámetros.
El lodo se somete a compresiones cada vez más elevadas hasta llegar a la zona de alta presión.
Esto permite la deshidratación máxima del lodo mientras se mantiene una tasa de captura de sólidos óptima.
Componentes principales
Bandas filtrantes
El equipo incorpora dos bandas conjugadas a través de las cuáles pasa el lodo que se debe deshidratar.
Las bandas permiten que el agua atraviese la malla filtrante mientras los sólidos quedan retenidos y avanzan hacia las zonas de compresión.
Armazón y bandejas
El filtro de bandas está formado por un armazón con dos robustos costados laterales oportunamente conectados entre sí.
También dispone de bandejas de acumulación y descarga del agua filtrada.
Rodillos
El conjunto de rodillos ejerce las funciones de drenaje, compresión del lodo, tensado de las bandas, centrado de las bandas y reenvío.
El conjunto de rodillos comprende un rodillo de diámetro grande para el drenaje, un rodillo de baja presión, seis rodillos de alta presión de los cuáles dos son también de transmisión, dos rodillos tensores de las bandas, dos de centrado de las bandas, tres de reenvío y uno de entrada a la zona de operación.
| Elemento | Función o cantidad |
|---|---|
| Rodillo de diámetro grande | Drenaje |
| Rodillo de baja presión | Baja presión |
| Rodillos de alta presión | Seis, de los cuáles dos son también de transmisión |
| Rodillos tensores | Dos, para el tensado de las bandas |
| Rodillos de centrado | Dos, para el centrado de las bandas |
| Rodillos de reenvío | Tres |
| Rodillo de entrada | Uno, de entrada a la zona de operación |
Sistema de lavado
El equipo incorpora un sistema de lavado mediante toberas para cada una de las bandas.
El sistema de lavado permite actuar sobre las bandas filtrantes durante el funcionamiento del equipo.
Motovariador
El filtro de bandas también incluye un motovariador.
El motovariador forma parte del conjunto de accionamiento del equipo.
Recorrido del lodo dentro del equipo
- El lodo entra en la tolva del filtro de bandas por medio de una tubería de envío.
- El lodo se distribuye sobre la banda inferior mediante un deflector.
- Sucesivamente se encuentra con la banda superior.
- Mediante el rodillo de entrada se dirige a la zona de compresión.
- El lodo toma contacto con el rodillo de drenaje, que siendo de gran diámetro permite realizar una primera compresión ligera de éste.
- El lodo se somete a compresiones cada vez más elevadas hasta llegar a la zona de alta presión.
- En la convergencia de las 2 bandas filtrantes comienzan las etapas de prensado y laminado utilizando varios rodillos de diferentes diámetros.
Filtro Bandas - Filtración de Lodos - Deshidratación de Barros - Filtro Prensa de bandas por presión
Ventajas del filtro banda
- Permite separar el agua de los sólidos mediante una banda filtrante continua.
- Facilita la reducción de la cantidad de agua en los residuos sólidos.
- Contribuye a facilitar el manejo y la disposición final de los fangos.
- Combina filtración por gravedad, drenaje, prensado y laminado.
- Permite la deshidratación máxima del lodo mientras se mantiene una tasa de captura de sólidos óptima.
- Dispone de rodillos destinados al drenaje, la compresión, el tensado, el centrado y el reenvío de las bandas.
- Está indicado para plantas de tratamiento de lodos de dimensiones medio-reducidas.
Filtro banda y filtro prensa deshidratador de fangos
Vitaqua, experta en soluciones avanzadas de depuración de agua, considera dos tecnologías importantes para esta tarea: el filtro banda y el filtro prensa deshidratador de fangos.
El filtro prensa deshidratador de fangos es conocido por su capacidad para producir un lodo con alta concentración de sólidos secos, siendo una opción preferida para aplicaciones que requieren un lodo de alta calidad.
La elección entre el filtro banda y el filtro prensa deshidratador de fangos dependerá de factores como el volumen de tratamiento, la calidad del lodo deseado, los costos operativos y las limitaciones de espacio.
| Tecnología | Característica destacada |
|---|---|
| Filtro banda | Tecnología comúnmente utilizada en plantas de tratamiento de aguas residuales, conocida por su eficiencia en la separación de agua de los sólidos. |
| Filtro prensa deshidratador de fangos | Conocido por su capacidad para producir un lodo con alta concentración de sólidos secos. |
Factores para seleccionar la tecnología
La elección entre el filtro banda y el filtro prensa deshidratador de fangos dependerá de factores como el volumen de tratamiento, la calidad del lodo deseado, los costos operativos y las limitaciones de espacio.
- Volumen de tratamiento: la capacidad necesaria de la instalación influye en la selección del sistema.
- Calidad del lodo deseado: el filtro prensa deshidratador de fangos es conocido por su capacidad para producir un lodo con alta concentración de sólidos secos.
- Costos operativos: los costos operativos forman parte de los factores que deben considerarse.
- Limitaciones de espacio: el espacio disponible en la planta también interviene en la elección.
En resumen, la comparativa entre el filtro banda y el filtro prensa destaca la importancia de seleccionar la tecnología más adecuada para optimizar la gestión de fangos en Vitaqua.
