El filtro de cartón para un enfriador de aire suele ser un panel evaporativo de celulosa que enfría el aire mediante evaporación con un consumo energético muy bajo. También se conoce como panel refrigerante, panel cooling, panel humectante, filtro evaporativo, filtro de celulosa, panel tipo CELdek, panel evaporativo de celulosa, panel de refrigeración, cartón CELdek o filtro húmedo.
Su rendimiento depende principalmente del espesor del panel, la velocidad del aire, la humedad exterior, la distribución homogénea del agua y el estado de limpieza de los canales. En condiciones secas, el descenso de temperatura es mayor, mientras que en climas húmedos el enfriamiento será menor, aunque el sistema sigue funcionando si se asegura un mojado uniforme y una buena extracción de aire.

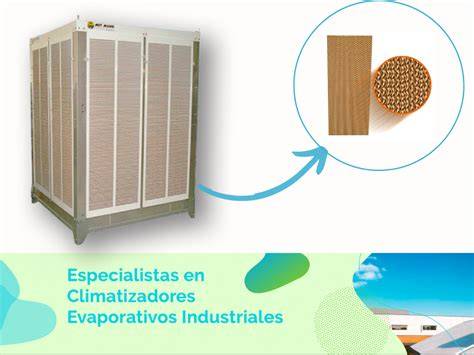

Qué es un filtro de cartón para enfriador de aire
Los paneles evaporativos de celulosa enfrían el aire mediante evaporación con un consumo energético muy bajo. El agua moja la estructura ondulada del panel y, cuando el aire atraviesa sus canales, una parte del agua se evapora y extrae calor del flujo de aire.
Estos paneles se usan a diario en granjas de pollos y cerdos, invernaderos y cabinas o unidades de tratamiento de aire de pintura. En cabinas de pintura se utilizan para bajar la temperatura del aire de proceso; en granjas, el beneficio es doble: enfriamiento y humedad controlada para reducir el estrés térmico.
También aparecen variantes coloquiales como cartón piedra, filtro de viruta de madera, filtro de paja o filtro de madera. Algunos usuarios escriben “panel vaporativo” o “panel vaporativol” al buscar este tipo de producto.
Cómo funciona el panel evaporativo
El filtro de cartón perforado para filtración industrial crea una separación por inercia, obligando al flujo de aire cargado de partículas a cambiar varias veces de dirección. Sin embargo, el panel evaporativo de celulosa destinado al enfriamiento utiliza sus canales ondulados principalmente para aumentar el contacto entre el aire y el agua, favoreciendo la evaporación.
La eficacia real depende de la temperatura y la humedad exterior y de la velocidad del aire. Si se prioriza bajar más grados, se necesita un panel con mayor capacidad de enfriamiento; si se prioriza mantener el caudal con menor pérdida de carga, conviene elegir una configuración que facilite el paso del aire.
Eficiencia de saturación según el espesor y la velocidad del aire
La eficiencia de saturación aumenta cuando se utiliza un panel más grueso y disminuye cuando aumenta la velocidad del aire. Los valores disponibles son los siguientes:
| Espesor del panel | 0,5 m/s | 1 m/s | 1,5 m/s | 2 m/s | 2,5 m/s | 3 m/s |
|---|---|---|---|---|---|---|
| 100 mm | 78 | 73,3 | 70 | 67,5 | 66 | 65 |
| 150 mm | 86,5 | 83 | 80 | 78 | 76,5 | 75,5 |
| 200 mm | 93 | 90,2 | 87,8 | 86 | 84,5 | 83,5 |
Con una velocidad de 0,5 m/s, la eficiencia de saturación es de 78 para un panel de 100 mm, de 86,5 para uno de 150 mm y de 93 para uno de 200 mm. A 3 m/s, los valores son 65, 75,5 y 83,5 respectivamente.
Por tanto, un panel de 200 mm ofrece los valores más altos de eficiencia de saturación de la tabla, mientras que un panel de 100 mm presenta menor eficiencia, pero puede resultar adecuado cuando existen restricciones de espacio o de caudal.
Elección entre panel 5090 y 7090
El modelo 5090 se orienta al máximo enfriamiento. El modelo 7090 se utiliza cuando preocupa mantener el caudal con una menor pérdida de carga, algo muy útil en cabinas, unidades de tratamiento de aire y grandes sistemas pad-fan.
La elección debe relacionarse con el objetivo principal del equipo: aumentar el descenso de temperatura o conservar el caudal de aire con una resistencia menor. También deben considerarse el espacio disponible, la velocidad de paso y las condiciones de humedad exterior.

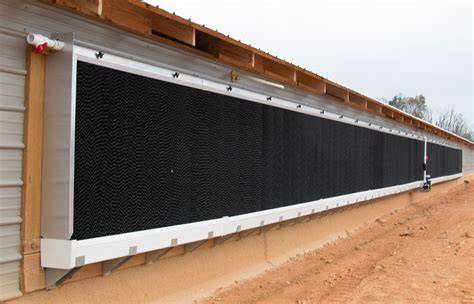

Instalación y mojado correcto
Un buen rendimiento depende de que el panel se moje de forma uniforme. La distribución de agua debe ser homogénea por toda la parte superior y los canales ondulados, de aproximadamente 7 mm, deben contar con un ángulo de 90°.
Esta configuración evita turbulencias y asegura un buen drenaje al depósito. Es necesario comprobar el mojado completo en un tiempo igual o inferior a 120 segundos.
En campo, si el agua no moja el panel por completo en unos 2 minutos, se ajusta la distribución hasta que no queden zonas secas. Las áreas sin agua reducen el contacto efectivo entre el aire y la superficie húmeda y pueden provocar un rendimiento irregular.
Condiciones que afectan al enfriamiento
La cantidad de grados que puede bajar el enfriador depende de la temperatura y la humedad exterior y de la velocidad del aire. En condiciones secas, el descenso es mayor.
En un clima húmedo el descenso será menor que en un clima seco. Aun así, el sistema puede funcionar si se asegura un mojado uniforme y una buena extracción de aire.
Un panel limpio también influye directamente en la capacidad de enfriamiento. En climas cálidos y secos, un panel limpio marca la diferencia en varios grados frente a uno saturado de sedimentos.
Mantenimiento y vida útil
El mantenimiento incluye la renovación periódica del agua y la limpieza de sedimentos. Cuando el sistema lo requiera, también pueden utilizarse tratamientos anti-algas.
Durante las revisiones deben comprobarse la pérdida de color, los canales obstruidos, las deformaciones y la disminución del rendimiento. Estos signos indican que el panel puede estar deteriorado, sucio o parcialmente bloqueado.
La sustitución se recomienda cuando el caudal o la capacidad de enfriamiento bajen del umbral operativo establecido. La frecuencia de sustitución varía según el uso y la calidad del agua.
- Renovación periódica del agua.
- Limpieza de sedimentos.
- Control de algas cuando sea necesario.
- Revisión de canales obstruidos.
- Comprobación de deformaciones y pérdida de color.
- Supervisión del caudal y de la capacidad de enfriamiento.
Filtros de cartón para cabinas de pintura
Los filtros de cartón plisado con fibra de poliéster G4 están diseñados para cabinas de pintura y filtran partículas de barnices, lacas, pintura, polvo y otras partículas procedentes del proceso.
El filtro de cartón plisado está realizado con una celulosa perforada de alta eficiencia que retiene de 4 a 6 veces más cantidad de aerosoles que un filtro convencional. Estos filtros son adecuados para cabinas de pintura al polvo tanto verticales como horizontales.
Los filtros de cartón plisado reforzados con filtro paint stop tienen una eficacia de 99,3% y una capacidad de retención de 12 a 15 kg/m². Al ser un material resistente y poco maleable, tienen una duración mayor.
| Característica | Valor |
|---|---|
| Caudal de aire por m² | 950 m³/h |
| Espesor | 60 mm |
| Velocidad de paso recomendada | 0.5 a 1.0 m/s |
| Eficacia | 99.3% |
| Temperatura máxima | 180 ºC |
| Peso por m² | 230 g |
| Capacidad de retención | 12 a 15 kg/m² |
Estos filtros se utilizan para filtrar partículas de barnices, lacas, pintura, polvo y otros residuos generados durante el proceso de aplicación. Su estructura plisada aumenta la superficie disponible para la captación y contribuye a mejorar los costes de mantenimiento.
Diferencia entre filtro evaporativo y filtro de cartón para partículas
Un filtro evaporativo de celulosa está destinado a enfriar el aire mediante el contacto controlado entre el aire y el agua. Su función principal es transferir calor por evaporación y aumentar la humedad del aire cuando las condiciones lo permiten.
Un filtro de cartón plisado para cabina de pintura está destinado a retener aerosoles, polvo, barnices, lacas y pintura. Su función principal es separar partículas del flujo de aire, no enfriarlo mediante evaporación.
Por esta razón, no todos los filtros de cartón pueden utilizarse como panel evaporativo. La sustitución debe realizarse con un panel compatible con el enfriador, el sistema de distribución de agua, el marco y el caudal de aire.
Filtros de cartón para climatizadores evaporativos
Algunos climatizadores evaporativos utilizan juegos de filtros de cartón como repuesto específico. Un ejemplo de configuración incluye un kit de 4 piezas formado por 2 unidades de 6 x 86 x 29 cm y 2 unidades de 8 x 86 x 29 cm, con las medidas indicadas como fondo x alto x ancho.
El equipo asociado a ese conjunto puede disponer de un caudal máximo de aire de 12000 m³/h, un depósito de agua de 50 L y cuatro filtros. La compatibilidad debe comprobarse mediante las dimensiones del marco y la configuración concreta del climatizador.
| Especificación del climatizador | Valor |
|---|---|
| Potencia | 450 W |
| Área de cobertura | 150 m² |
| Máximo caudal de aire | 12000 m³/h |
| Velocidades | 3 |
| Depósito de agua | 50 L |
| Filtros | 4 |
La composición del repuesto y las dimensiones deben coincidir con el alojamiento del equipo. Un filtro demasiado fino, grueso, corto o largo puede impedir el cierre correcto, alterar el caudal o dificultar la distribución uniforme del agua.
Aplicaciones habituales
- Granjas de pollos.
- Granjas de cerdos.
- Invernaderos.
- Cabinas de pintura.
- Unidades de tratamiento de aire.
- Sistemas pad-fan de gran caudal.
- Climatizadores evaporativos para oficinas.
- Naves y salones muy amplios.
- Prefiltración y ventilación general.
Los filtros de cartón también se emplean en prefiltración, climatización, refrigeración, recirculación del aire, ventilación general y centrales de calefacción. Su ligereza, rigidez y diseño compacto facilitan la manipulación y la adaptación a una amplia variedad de sistemas.
En la prefiltración, estos filtros sirven como primera línea de defensa contra partículas y contaminantes, preparando el camino para que los filtros posteriores trabajen de manera más eficiente. En sistemas de climatización y refrigeración, contribuyen a mantener la calidad del aire y el funcionamiento adecuado del equipo.
Cómo elegir el filtro adecuado
- Comprueba si necesitas enfriamiento evaporativo o retención de partículas.
- Verifica las dimensiones del marco o del alojamiento del filtro.
- Determina el caudal de aire del equipo.
- Relaciona el espesor con la velocidad de paso disponible.
- Comprueba que el sistema de agua moje todo el panel de forma homogénea.
- Considera la humedad exterior y el nivel de enfriamiento esperado.
- Revisa la calidad del agua y la acumulación habitual de sedimentos.
- Planifica la sustitución cuando caiga el caudal o la capacidad de enfriamiento.
Para elegir entre espesores de 100, 150 y 200 mm, hay que equilibrar la eficiencia de saturación, la velocidad del aire y el espacio disponible. Los valores de la tabla muestran que el aumento del espesor mejora la eficiencia de saturación a todas las velocidades indicadas.
Para elegir entre 5090 y 7090, el 5090 se orienta al máximo enfriamiento, mientras que el 7090 resulta adecuado cuando se busca mantener el caudal con menor pérdida de carga.
Preguntas frecuentes
¿Cuántos grados puede bajar un filtro evaporativo?
Depende de la temperatura y humedad exterior y de la velocidad del aire. En condiciones secas, el descenso es mayor. Si se prioriza bajar más grados, se elige 5090.
¿Cuál elegir, 5090 o 7090?
5090 para máximo enfriamiento. 7090 si preocupa mantener el caudal con menor pérdida de carga, algo muy útil en cabinas, unidades de tratamiento de aire y grandes sistemas pad-fan.
¿Funciona en clima húmedo?
Sí, pero el descenso será menor que en clima seco. Es necesario asegurar un mojado uniforme y una buena extracción de aire.
¿Cada cuánto se sustituye?
Varía por el uso y la calidad del agua. Las señales claras son canales obstruidos, caída de rendimiento y deformaciones.
¿Qué indica que el panel necesita mantenimiento?
La pérdida de color, los canales obstruidos, las deformaciones o un menor rendimiento indican que debe revisarse el estado del panel. La renovación del agua y la limpieza de sedimentos deben realizarse periódicamente.
¿Todos los filtros de cartón sirven para un enfriador de aire?
No todos los filtros de cartón tienen la misma función. Los filtros evaporativos están diseñados para trabajar con agua y enfriar el aire mediante evaporación, mientras que los filtros plisados para cabinas de pintura están diseñados para retener aerosoles, polvo, barnices, lacas y pintura.
