Un filtro de interferencia electromagnética, conocido como filtro EMI, es un dispositivo formado principalmente por condensadores, bobinas y resistencias que suprime el ruido eléctrico no deseado y permite que las señales útiles lleguen al equipo electrónico. Se instala normalmente en la entrada o salida de un equipo eléctrico, en la alimentación o en líneas de señal sensibles.
Su función es doble: impedir que un equipo genere interferencias hacia la red eléctrica o hacia otros dispositivos y evitar que el ruido procedente de la red, de otras máquinas o del entorno afecte a su funcionamiento. Los filtros EMI son esenciales para conservar la estabilidad, la precisión, la seguridad y la compatibilidad electromagnética de instalaciones industriales y electrónicas.
Qué es la interferencia electromagnética
La interferencia electromagnética (EMI) es una forma de energía electromagnética no deseada que interrumpe o degrada el funcionamiento de los equipos electrónicos. La interferencia electromagnética (EMI) es un desafío común en los sistemas electrónicos actuales, a menudo causando corrientes interferentes que interfieren con el funcionamiento normal de los equipos electrónicos.
Imagina tu planta como una gran red de dispositivos hablando entre sí. Cada máquina, sensor, PLC, variador y cable transmite señales eléctricas constantemente. Ahora, imagina que de pronto alguien grita en medio de esa conversación. Así de molesta es la EMI: una forma de “ruido eléctrico” que interfiere en la señal real.
En un entorno industrial con motores, convertidores, soldadoras, fuentes de alimentación, etc., las fuentes de EMI están por todas partes. En entornos modernos, EMI industrial y EMI de banda ancha se han convertido en desafíos significativos, originados por maquinaria pesada, redes eléctricas y múltiples fuentes inalámbricas.
Tipos de interferencia electromagnética
La EMI se puede dividir aproximadamente en dos categorías: EMI conducida y EMI radiada. La EMI conducida se refiere al ruido electromagnético que se propaga a lo largo de líneas eléctricas, líneas de señal u otras rutas conductoras, que pueden afectar a los componentes sensibles dentro del equipo.
La EMI radiada, por otro lado, se propaga a través del aire como ondas electromagnéticas, que pueden interferir con equipos electrónicos cercanos incluso sin una conexión eléctrica directa. El ruido de alta frecuencia es un culpable común para ambas formas, especialmente a medida que los dispositivos funcionan a velocidades y frecuencias más altas.
La interferencia conducida se transmite por cables de alimentación, líneas de control, líneas de señal u otras conexiones conductoras. La interferencia radiada se transmite mediante campos electromagnéticos a través del aire y puede alcanzar equipos cercanos aunque no exista una conexión eléctrica directa.
Interferencia interna y externa
Las fuentes de interferencia electromagnética sufrida por el equipo electrónico se dividen principalmente en dos categorías: interferencia interna e interferencia externa. La interferencia interna se refiere a la interferencia generada por el circuito interno cuando el equipo electrónico está funcionando, como el ruido transitorio de alta frecuencia generado cuando se enciende la potencia, así como el ruido de las fuentes de alimentación de conmutación, los convertidores DC-DC y la electrónica de potencia.
La interferencia externa se refiere a la interferencia de radiación que reciben los dispositivos electrónicos del entorno circundante u otros dispositivos electrónicos, como tormentas solares y equipos industriales. Este ruido también puede proceder de líneas eléctricas, motores, circuitos de conmutación o dispositivos electrónicos cercanos.
Interferencia de modo diferencial y modo común
Existen diferentes clasificaciones para las interferencias, según si el ruido es impulsivo o continuo, de banda ancha o banda estrecha, pero la clasificación más interesante desde el punto de vista de la compatibilidad electromagnética, y más concretamente de las emisiones conducidas, es aquella basada en su naturaleza modal.
Para explicar este concepto, consideremos los tres conductores de la red eléctrica, línea (L), neutro (N) y tierra (G). La interferencia de modo diferencial es aquella interferencia que fluye en direcciones opuestas en los terminales de línea y neutro, mientras que la interferencia de modo común fluye en la misma dirección en los mismos terminales y generalmente se genera debido a una corriente hacia tierra a través de una capacitancia parásita, conocida como corriente de fuga.
| Tipo de interferencia | Características principales |
|---|---|
| Modo diferencial | Fluye en direcciones opuestas entre línea y neutro. |
| Modo común | Fluye en la misma dirección por varios conductores y suele relacionarse con corrientes hacia tierra. |
| Conducida | Se propaga por líneas eléctricas, líneas de señal y otras rutas conductoras. |
| Radiada | Se propaga por el aire como una onda electromagnética. |
Qué es un filtro EMI
El filtro EMI es un dispositivo especialmente diseñado para suprimir la interferencia electromagnética; es un dispositivo eléctrico. Permite que la señal electromagnética requerida pase a través del circuito del filtro compuesto por condensadores e inductores, debilita o suprime la señal electromagnética de interferencia.
Un filtro EMI, a veces conocido como filtro de red o filtro EMC, es un dispositivo formado por condensadores, bobinas y resistencias, que se coloca entre el dispositivo electrónico y el cable de red eléctrica. Los filtros EMI se integran comúnmente en los circuitos eléctricos para garantizar la operación segura y estable de los equipos electrónicos.
Un filtro de interferencia electromagnética (EMI) es la herramienta principal para el diseño de equipos electrónicos, ya que controla la EMI conducida tanto hacia el interior del equipo, donde puede causar fallos de funcionamiento, como hacia el exterior, donde puede interferir con otros equipos cercanos.
Los productos EMI permiten el paso de la señal deseada a la vez que atenúan las interferencias no deseadas. Al controlar las interferencias conducidas, un filtro EMI también puede reducir los niveles de emisiones radiadas.
Para qué sirve un filtro EMI
El objetivo de un filtro EMI es suprimir las interferencias electromagnéticas generadas en el equipo electrónico y propagadas hacia la red eléctrica a través del cable de alimentación. Análogamente, también ayuda a mitigar las interferencias que provienen de la red eléctrica y que podrían afectar al funcionamiento del dispositivo.
Los filtros EMI utilizan componentes de filtro como condensadores e inductores para formar circuitos de filtrado, atenuando selectivamente el ruido electromagnético en un rango de frecuencia específico. De esta manera, pueden reducir efectivamente el impacto de la interferencia electromagnética en los dispositivos electrónicos.
Los filtros EMI no son soluciones mágicas, pero su eficacia está respaldada por principios sólidos de ingeniería y resultados comprobables. Estos dispositivos se instalan en la entrada o salida de un equipo eléctrico para bloquear el paso del ruido electromagnético, sin afectar a la señal útil que necesita el sistema para funcionar.
Actúan como una aduana de alta precisión: dejan pasar lo bueno y detienen lo indeseado. Su objetivo es garantizar que el equipo trabaje sin interferencias. Además, funcionan en ambos sentidos: evitan que el equipo genere ruido y también que lo reciba desde otras fuentes.
Cómo funciona un filtro EMI
Un filtro EMI es un dispositivo pasivo que se encarga de bloquear el “ruido eléctrico” no deseado que puede afectar al funcionamiento de tus equipos industriales. Aunque el nombre pueda sonar complejo, su funcionamiento se basa en combinar componentes eléctricos con respuestas diferentes según la frecuencia de la señal.
El principio de funcionamiento de los filtros EMI consiste en suprimir el ruido electromagnético que puede interrumpir los dispositivos electrónicos. Estos filtros están diseñados específicamente para bloquear la EMI conducida, una forma de ruido electromagnético no deseado que viaja a lo largo de los circuitos eléctricos.
Utilizando técnicas de filtrado de paso bajo, los filtros EMI bloquean el ruido de alta frecuencia al tiempo que permiten pasar las señales esenciales. Los condensadores e inductores colaboran para filtrar frecuencias no deseadas.
Los filtros EMI manejan la corriente no deseada desviándola a tierra o de regreso a su fuente, evitando problemas de rendimiento y garantizando una operación fluida y confiable de los dispositivos electrónicos.
Inductores
Los inductores son bobinas de alambre que actúan como barreras para las señales de alta frecuencia, que normalmente son las responsables de las interferencias. Cuando una señal con mucho “ruido” intenta pasar, el inductor la frena o la atenúa, impidiendo que avance hacia el equipo.
Los inductores ofrecen una mayor oposición a las variaciones rápidas de corriente y, por ello, resultan especialmente útiles para atenuar componentes de alta frecuencia. En los filtros de modo común, el choque de modo común reduce el ruido que circula simultáneamente por varios conductores.
Condensadores
Los condensadores capturan las señales de alta frecuencia y las desvían fuera del camino principal, llevándolas directamente a tierra o devolviéndolas a la fuente según la configuración del circuito. Así, limpian el trayecto y permiten que solo pasen las señales útiles.
Podríamos compararlos con una salida de emergencia para el ruido eléctrico: cuando este se presenta, el condensador lo redirige antes de que cause problemas. Los condensadores tipo X se conectan normalmente entre línea y neutro para mitigar el ruido de modo diferencial.
Los condensadores tipo Y se conectan entre línea y tierra y entre neutro y tierra para mitigar el ruido de modo común. La elección y la disposición de estos condensadores dependen de la frecuencia del ruido, el nivel de atenuación requerido y las condiciones de seguridad del equipo.
Resistencias
En algunos casos, el filtro también incorpora resistencias. Estas ayudan a estabilizar la señal, disipando pequeñas variaciones o “picos” de energía no deseados.
Por lo general, se agrega una resistencia para descargar los condensadores cuando se desconecta la alimentación. Su función es más sutil, pero igual de importante para mantener el sistema equilibrado.
Funcionamiento conjunto
Cuando estos componentes trabajan en conjunto dentro de un filtro EMI, el resultado es una línea de energía limpia, estable y sin interferencias. La corriente útil llega sin obstáculos a los equipos, mientras que las frecuencias no deseadas son bloqueadas o redirigidas.
Este proceso sucede de forma constante y silenciosa. Por eso muchos lo pasan por alto hasta que ocurre un fallo. Incorporar filtros EMI es una forma sencilla pero poderosa de garantizar que todo el sistema electrónico funcione como debe.
Ubicación del filtro EMI
El mejor lugar para situar el filtro es justo donde los terminales de red de la línea eléctrica entran en el equipo, ya que así se evita el acoplamiento de campos electromagnéticos interferentes a la línea eléctrica ya filtrada.
Generalmente, los filtros EMI se colocan en la entrada de alimentación de un equipo, ya sea AC o DC, o en las líneas de señal sensibles, antes de que el ruido electromagnético tenga oportunidad de infiltrarse.
Si es posible, una caja de metal ayuda a bloquear cualquier acoplamiento capacitivo entre el cable de entrada del filtro y la línea de alimentación. La disposición física, la conexión a tierra y la separación entre el lado sucio y el lado filtrado influyen directamente en la eficacia del conjunto.
Estructura de un filtro EMI
La estructura más simple de un filtro EMI contiene uno o dos condensadores de tipo X entre línea y neutro para mitigar el modo diferencial, un choque de modo común y dos condensadores de tipo Y de línea a tierra y de neutro a tierra para mitigar el modo común.
Por lo general, se agrega una resistencia para descargar los condensadores cuando se desconecta la alimentación. Otras arquitecturas más complejas simplemente se basan en replicar estos componentes.
| Componente | Función habitual |
|---|---|
| Inductor | Atenúa señales de alta frecuencia y limita el paso del ruido. |
| Condensador tipo X | Mitiga principalmente la interferencia de modo diferencial entre línea y neutro. |
| Condensador tipo Y | Mitiga principalmente la interferencia de modo común entre línea, neutro y tierra. |
| Resistencia | Ayuda a estabilizar la señal y descarga los condensadores al desconectar la alimentación. |
| Choque de modo común | Atenúa las interferencias que circulan en la misma dirección por varios conductores. |
Tipos de filtros EMI
Existen varios tipos de filtros EMI, cada uno adaptado a necesidades y aplicaciones específicas de supresión de ruido. La elección depende del tipo de interferencia, la frecuencia que debe atenuarse, la configuración eléctrica y el nivel de protección requerido.
Filtros EMI pasivos
Los filtros EMI pasivos, el tipo más común, utilizan componentes pasivos como inductores, condensadores y resistencias para atenuar el ruido electromagnético no deseado. Estos filtros se utilizan ampliamente en fuentes de alimentación y otros sistemas electrónicos que necesitan reducir eficazmente el ruido de alta frecuencia.
Filtros EMI activos
Los filtros EMI activos emplean componentes electrónicos activos, como amplificadores operacionales y circuitos de retroalimentación, para detectar y eliminar el ruido, haciéndolos adecuados para aplicaciones que requieren supresión de ruido dinámica.
Los filtros EMI activos pueden utilizar una fuente de alimentación interna para generar corrientes de contrarresta que cancelen el ruido electromagnético, mejorando aún más la supresión de ruido y el rendimiento del sistema.
Filtros híbridos
Los filtros híbridos combinan componentes pasivos y activos para proporcionar un rendimiento mejorado en un rango de frecuencia más amplio. La elección entre un filtro EMI pasivo, un filtro EMI activo o un diseño híbrido depende de los requisitos específicos de la aplicación.
Filtros de paso bajo
Los filtros de paso bajo bloquean las frecuencias altas, que normalmente corresponden al ruido, y dejan pasar las bajas, que pueden corresponder a las señales útiles. Son ideales para fuentes de alimentación y motores.
Los filtros de paso bajo a menudo se utilizan en las fuentes de alimentación para eliminar el ruido de alta frecuencia al tiempo que permiten que pasen las señales deseadas de baja frecuencia.
Filtros de paso alto
Los filtros de paso alto hacen justo lo contrario: dejan pasar las frecuencias altas y bloquean las bajas. Son muy usados en comunicaciones y señales de alta velocidad.
Por el contrario, los filtros de paso alto se utilizan para eliminar el ruido de baja frecuencia de las líneas de señal.
Filtros de banda
Los filtros de banda pueden ser de dos tipos principales. Los filtros de paso de banda, o BPF, dejan pasar un rango específico de frecuencias, mientras que los filtros de rechazo de banda, o BRF, bloquean un rango específico.
Se utilizan en sistemas de control de precisión y telecomunicaciones industriales. La selección del rango depende de la frecuencia que debe conservarse o suprimirse.

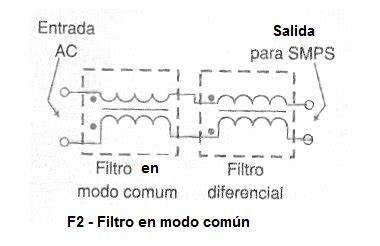

Filtros de modo común y modo diferencial
Los filtros de modo común bloquean interferencias que viajan en la misma dirección por varios conductores. Los filtros de modo diferencial actúan sobre señales opuestas entre dos líneas.
Ambos son clave en sistemas trifásicos, variadores y equipos de automatización. En los sistemas reales, las interferencias de modo común y de modo diferencial suelen aparecer simultáneamente, y el modo dominante puede cambiar a lo largo del espectro.
Filtros LC y RC
Los filtros LC utilizan inductores y capacitores para suprimir armónicos o ruidos complejos. Los filtros RC son más simples, pero útiles para tareas básicas de acondicionamiento de señal.
La combinación y disposición de estos componentes pasivos determina la efectividad del filtro para eliminar el ruido de alta frecuencia y garantizar la transmisión limpia de potencia y señal.
Filtros según el tipo de alimentación
Los filtros de potencia protegen equipos conectados a la red eléctrica. Los filtros de señal se aplican a líneas de datos o control. Los filtros DC EMI son específicos para instalaciones de corriente continua, como paneles solares.
Los filtros trifásicos o monofásicos dependen de la configuración eléctrica. Los filtros EMI/RFI monofásicos se utilizan en equipos de prueba, fuentes de alimentación y unidades de motor para proteger los componentes sensibles de la interferencia.
En los sistemas industriales, los filtros EMI trifásicos son cruciales, especialmente en sistemas de energía trifásicos.
Diferencia entre filtros EMI y RFI
En pocas palabras, los filtros EMI mitigan un amplio espectro de interferencia electromagnética, mientras que los filtros RFI están especializados en frecuencias de radio entre 3 kHz y 300 GHz.
La interferencia electromagnética se refiere a corrientes eléctricas no deseadas que interrumpen las corrientes previstas en dispositivos eléctricos y electrónicos y pueden afectar a un circuito eléctrico. Por otro lado, la interferencia de radiofrecuencia se dirige específicamente a la interferencia dentro de los rangos de radiofrecuencia, típicamente entre 3 kHz y 300 GHz.
| Aspecto | Filtro EMI | Filtro RFI |
|---|---|---|
| Alcance | Mitiga un espectro amplio de interferencia electromagnética. | Se centra específicamente en la interferencia de radiofrecuencia. |
| Rango indicado | Principalmente de 10 kHz a 1 GHz, según la aplicación. | De 3 kHz a 300 GHz. |
| Aplicaciones habituales | Fuentes de alimentación, maquinaria industrial, dispositivos médicos, automoción y equipos militares. | Radios, televisores, sistemas de comunicación y electrónica de consumo. |
| Objetivo | Reducir interferencias conducidas y radiadas en un rango amplio. | Atenuar energía de radiofrecuencia y preservar la claridad de la señal. |
Cómo funcionan los filtros RFI
Los filtros RFI abordan la interferencia utilizando componentes pasivos dispuestos como un filtro de paso bajo dual. Los condensadores e inductores de los filtros RFI bloquean la RFI conducida y radiada.
Los filtros RFI atenúan la energía de radiofrecuencia y atrapan el ruido, evitando que la interferencia afecte al rendimiento del dispositivo. Esto es vital para los dispositivos de comunicación, donde la integridad clara de la señal es crucial.
Los filtros RFI protegen las ondas de aire, asegurando que solo las señales previstas lleguen a su destino mientras mantienen a raya el ruido no deseado. Los dispositivos de comunicación cableados e inalámbricos dependen en gran medida de los filtros RFI para conservar una integridad de señal clara.
Por qué se necesitan filtros EMI
La gran mayoría de dispositivos y equipos que se conectan a la red eléctrica generan interferencias, por lo que frecuentemente se dan problemas de compatibilidad electromagnética, también conocida como EMC.
Para mitigar estos problemas existen normativas que ponen límites a la amplitud de las interferencias que un dispositivo puede emitir. Para poder cumplirlas, estos dispositivos deben incluir un filtro EMI.
Una razón importante por la cual los diseñadores de ingeniería eléctrica necesitan un filtro de supresión EMI es que las agencias reguladoras de los dispositivos RF e inalámbricos en los Estados Unidos, Canadá, Europa y muchos otros países y regiones requieren que la radiación y las emisiones conducidas se mantengan dentro de límites especificados.
Estas agencias establecen regulaciones estrictas sobre el ruido para controlar las emisiones radiadas y conducidas, asegurando que los dispositivos cumplan con los estándares establecidos. El uso del filtro EMI es una solución eficiente para proteger el equipo electrónico de la radiación de interferencia del propio equipo o del entorno circundante.
Compatibilidad electromagnética y cumplimiento normativo
La compatibilidad electromagnética, abreviada como EMC, significa que el equipo electrónico no interfiere con otros equipos ni se ve afectado por otros equipos. Es uno de los indicadores más importantes de la calidad del producto.
Para garantizar que los equipos electrónicos cumplan con los estándares EMC, muchas organizaciones internacionales han formulado regulaciones y estándares estrictos relevantes, como las normas de la Comisión Electrotécnica Internacional, las normas CISPR y las regulaciones de la Comisión Federal de Comunicaciones, FCC.
Los filtros EMI desempeñan un papel vital en el cumplimiento de estos estándares al minimizar la corriente de ruido y proporcionar una ruta de baja impedancia para las señales no deseadas, mejorando así la supresión general de EMI.
En entornos industriales, cumplir con las normas de compatibilidad electromagnética no es solo una buena práctica: es un requisito legal y comercial. El uso de filtros certificados no solo reduce interferencias, sino que también facilita el cumplimiento de los requisitos regulatorios.
Qué problemas puede causar la EMI
La EMI puede provocar lecturas erróneas en sensores, caídas en la comunicación entre sistemas, pérdida de datos, fallos en procesos automatizados, riesgos de seguridad e incumplimiento de normativas de compatibilidad electromagnética.
En los sistemas de control automatizados, las señales de interferencia electromagnética pueden causar instrucciones erróneas, lo que resulta en acciones incorrectas del equipo o incluso accidentes de seguridad.
En los sistemas de comunicación, las señales de interferencia EMI pueden hacer que los datos se pierdan o se distorsionen durante la transmisión, afectando a la integridad y la corrección de los datos.
En equipos médicos y dispositivos médicos, la interferencia electromagnética puede causar errores en los resultados de las pruebas médicas, poniendo en peligro la seguridad y la salud de los pacientes.
Beneficios de utilizar filtros EMI
- Evitan fallos de comunicación y paradas de producción.
- Protegen sensores y dispositivos de control sensibles.
- Ayudan a cumplir con normativas internacionales de EMC, CE y FCC.
- Reducen el mantenimiento y los costes por averías.
- Prolongan la vida útil de los equipos.
- Minimizan los tiempos muertos.
- Aumentan la seguridad en entornos críticos.
- Mejoran la estabilidad y la confiabilidad de los dispositivos.
- Conservan la integridad de las señales de datos y control.
- Reducen la probabilidad de interferencia entre equipos cercanos.
Los filtros EMI/EMC no solo pueden prevenir la interferencia mutua entre los dispositivos electrónicos, sino también mejorar eficazmente la estabilidad y la confiabilidad del equipo, jugando un papel vital en la protección de los dispositivos electrónicos.
Los filtros EMI son esenciales para proteger a los equipos sensibles de la interferencia, asegurando el funcionamiento adecuado y el cumplimiento de los estándares. También protegen contra el ruido electromagnético transmitido a través de las líneas de señal y de alimentación.
Aplicaciones de los filtros EMI
Las aplicaciones de los filtros EMI abarcan una amplia gama de industrias, incluidos los sectores residenciales, industriales, de atención médica y militar, donde el cumplimiento de los estándares EMC es fundamental.
| Aplicación | Función del filtro EMI |
|---|---|
| Maquinaria industrial | Evita que motores y variadores afecten a sensores y controles. |
| Automatización industrial | Garantiza la comunicación y la precisión en tiempo real. |
| Fuentes de alimentación | Bloquea el ruido que puede afectar a otros equipos. |
| PLC, SCADA y robótica | Reduce errores de comunicación y perturbaciones en sistemas de control. |
| Sistemas médicos | Evita que la EMI comprometa la seguridad de los pacientes y la precisión de las lecturas. |
| Energías renovables | Protege la electrónica de control de instalaciones solares y baterías. |
| Iluminación LED pública | Evita que el controlador interfiera con radios o redes. |
| Automoción | Reduce interferencias entre módulos electrónicos. |
| Laboratorios de prueba y medida | Asegura que las mediciones no se vean alteradas por el entorno. |
| Instalaciones de comunicación | Preserva la calidad de las señales de alta frecuencia y la confiabilidad de la transmisión. |
| Militar y aeroespacial | Protege equipos con una tolerancia muy baja a la interferencia electromagnética. |
Automatización y maquinaria industrial
En los sistemas de automatización industrial, la interferencia electromagnética puede causar fallos del sistema de control, mal funcionamiento de los sensores y otros problemas. Los filtros EMI pueden suprimir eficazmente estas interferencias, especialmente las transmitidas a través de las líneas de alimentación y el ruido de la línea de potencia.
Ya sea en una máquina CNC, un PLC o un armario de control, un buen filtro EMI puede marcar la diferencia entre una producción estable y una serie de errores difíciles de diagnosticar.
Equipos médicos
En el campo médico, los filtros EMI garantizan la confiabilidad de los equipos sensibles, la protección de la seguridad del paciente y la precisión de las lecturas.
Los filtros RFI en equipos médicos evitan la interferencia que podría comprometer la seguridad del paciente y la confiabilidad de las lecturas de componentes electrónicos sensibles, asegurando el cumplimiento de los estándares de compatibilidad electromagnética.
Comunicación y transmisión de datos
Los equipos de comunicación necesitan procesar una gran cantidad de señales de alta frecuencia y son susceptibles a la interferencia. Al utilizar filtros EMI, se puede garantizar la calidad de las señales de comunicación y la confiabilidad de la transmisión.
Los sistemas de comunicación también se benefician de un rendimiento mejorado debido al ruido reducido y a las señales claras. Los filtros RFI evitan que el ruido no deseado interfiera con la transmisión, asegurando una comunicación ininterrumpida.
Aplicaciones militares y aeroespaciales
Los equipos militares y aeroespaciales tienen una tolerancia muy baja para la interferencia electromagnética, y cualquier interferencia ligera puede conducir a graves consecuencias. Los filtros EMI de grado militar juegan un papel protector vital en estos dispositivos.
Cómo elegir el filtro EMI adecuado
Elegir el filtro EMI correcto para una aplicación requiere evaluar varios factores clave para garantizar un rendimiento y un cumplimiento óptimos. La elección depende del tipo de ruido, el rango de frecuencia, el nivel de atenuación y las características eléctricas y mecánicas de la instalación.
1. Identificar la fuente del ruido
Antes de elegir el filtro, es fundamental saber de dónde viene la interferencia. Puede proceder del propio equipo, que genera ruido hacia el entorno, o de otras máquinas cercanas.
También es necesario determinar si el problema es conducido, a través de cables, o radiado, por el aire. Esta primera distinción permite decidir si se necesita filtrar la entrada, la salida o ambas, y proporciona indicios sobre el tipo de filtro que se necesita.
2. Analizar la frecuencia del problema
La frecuencia del ruido determinará qué tipo de filtro puede bloquearlo con eficacia. Para ello, se pueden utilizar analizadores de espectro, detectores de EMI portátiles y software de diagnóstico integrado en los sistemas.
Cuanto más clara sea la información sobre las frecuencias que deben suprimirse, más preciso será el filtro que se pueda seleccionar. También es necesario considerar si el ruido es de banda ancha, de banda estrecha, impulsivo o continuo.
3. Determinar el modo de interferencia
Para diseñar un filtro EMI, es necesario medir la naturaleza modal de las emisiones conducidas del dispositivo electrónico. De esta manera, según su naturaleza, se añadirán los componentes necesarios al filtro EMI.
Si el modo dominante de la interferencia es el modo diferencial, el filtro de red deberá contener, como mínimo, un condensador tipo X entre línea y neutro. Si el modo dominante es el modo común, el filtro EMI deberá contener un choque de modo común si la interferencia es de baja frecuencia y condensadores tipo Y si la interferencia se sitúa en la parte alta del espectro.
En general, los dispositivos electrónicos reales emiten interferencias tanto en modo común como en modo diferencial de manera simultánea, y el modo dominante puede ir cambiando a lo largo del espectro.
4. Definir el sistema eléctrico y la carga
Es clave conocer cómo está configurado el sistema: si tiene alimentación monofásica o trifásica, si trabaja con corriente alterna o corriente continua y cuál es el rango de voltaje y la corriente nominal del equipo.
Un filtro para un panel solar de corriente continua no es igual que el que se utilizaría en un motor trifásico con variador. Cada tipo de carga requiere un diseño específico de filtrado.
5. Revisar los requisitos eléctricos
El filtro debe soportar las condiciones eléctricas reales de operación. Es necesario revisar la tensión nominal y máxima, la corriente continua y de pico, la frecuencia de operación, las posibles sobrecargas, la resistencia térmica y la disipación de calor.
El voltaje nominal del filtro EMI debe exceder el voltaje máximo de la línea de entrada del dispositivo. Además, la corriente nominal del filtro debe cumplir o superar la corriente máxima de estado estable del equipo.
Un filtro subdimensionado puede fallar rápidamente. Uno sobredimensionado puede ser innecesariamente costoso o voluminoso. La clave está en el equilibrio.
6. Comprobar la compatibilidad normativa
Es necesario verificar que el filtro cumpla con los estándares y regulaciones de compatibilidad electromagnética relevantes, como el marcado CE, la FCC Parte 15 y las normas IEC y CISPR.
El filtro seleccionado debe ser compatible con los requisitos de emisiones conducidas y radiadas de la aplicación. Los filtros de supresión EMI suelen utilizarse para cumplir estándares estrictos y evitar interferencias en los sistemas electrónicos.
7. Evaluar el entorno de instalación
No todos los filtros caben en cualquier parte. Es necesario considerar dónde se montará: en un armario eléctrico, en carril DIN, en una placa o integrado en una fuente de alimentación.
También debe comprobarse si existe suficiente espacio para disipar el calor y si el entorno tiene polvo, humedad o temperaturas extremas. Algunos filtros requieren protecciones adicionales o montajes especiales para operar con seguridad y durabilidad en entornos industriales agresivos.
Los filtros tienen clasificaciones de temperatura ambiente que generalmente van desde 40 °C a 75 °C. Debe seleccionarse un filtro que funcione eficazmente dentro de este rango.
8. Comprobar el tamaño y el montaje
En espacios limitados, seleccionar el tamaño y el peso apropiados de los filtros EMI/RFI es crucial para la instalación y la funcionalidad.
También es necesario evaluar la configuración de entrada y salida, el tamaño físico y el estilo de montaje para garantizar que el filtro pueda integrarse correctamente en el dispositivo electrónico.
9. Considerar la instalación y el mantenimiento
La facilidad de instalación y mantenimiento es un punto que a menudo se pasa por alto. Conviene comprobar si el filtro es accesible para inspecciones, si puede reemplazarse rápidamente en caso de fallo y si requiere mantenimiento periódico.
Una buena documentación técnica, conectores accesibles y un montaje adecuado pueden facilitar las intervenciones futuras y reducir el tiempo de inactividad.
Cómo se diseña un filtro EMI
El diseño de un filtro EMI comienza con la medición de la naturaleza modal de las emisiones conducidas del dispositivo electrónico. La información obtenida permite seleccionar los componentes necesarios y definir la arquitectura inicial del filtro.
Tras un primer diseño del filtro EMI basado en la primera medida de emisiones conducidas, se itera entre medida y ajuste hasta conseguir el filtro de red deseado.
Si en alguna frecuencia el modo dominante se encuentra cerca del límite o está por encima, se aumenta el valor del condensador tipo X o se añade un condensador tipo X adicional. De manera análoga, se ajusta el choque o los condensadores tipo Y si el modo dominante es el modo común.
Es por ello por lo que resulta vital poder obtener información completa y rápida de la naturaleza de las emisiones.
Cómo se mide el modo común y el modo diferencial
Los instrumentos convencionales que miden las emisiones conducidas, como los receptores de EMI y los analizadores de espectros, no están diseñados para medir interferencias modales, puesto que solo pueden medir una de las líneas cada vez, línea o neutro.
Sin esta información, es difícil determinar la naturaleza modal de la interferencia y seleccionar los componentes adecuados para el filtro EMI. Para separar las componentes modales usando un instrumento convencional es necesario añadir un dispositivo conocido como separador de ruido entre el analizador y el dispositivo electrónico.
Este sistema de medida tiene algunas desventajas. El modo común y el modo diferencial no pueden medirse de forma simultánea con un solo instrumento, lo que dificulta identificar el modo predominante, especialmente cuando se mide una interferencia pulsada.
El acoplamiento intermodal, es decir, el modo común acoplado al puerto diferencial y viceversa, depende de la tecnología, puede variar con la frecuencia y afecta de manera importante a la medida modal.
Se debe tener especial cuidado para evitar desajustes de impedancia, ya que las reflexiones debidas a estos desajustes pueden amplificar el acoplamiento intermodal.
La medición simultánea de las emisiones conducidas presentes en línea y neutro facilita la identificación del modo predominante. Además, un instrumento basado en FFT puede mostrar el espectro entero de la medida de manera instantánea, reduciendo el tiempo de medida respecto a instrumentos convencionales de EMC.
Combinación de filtrado EMI, filtrado RFI y blindaje
En entornos de alta interferencia, la combinación de filtros EMI y RFI ofrece una protección mejorada. Los filtros EMI/RFI combinados proporcionan soluciones dirigidas a rangos de frecuencia específicos, mitigando ambos tipos de interferencia para lograr una protección integral del dispositivo.
El uso de técnicas de filtrado EMI y RFI mejora significativamente la compatibilidad electromagnética general de los sistemas electrónicos. Estas soluciones combinadas abordan una amplia gama de perturbaciones y mantienen un rendimiento y una confiabilidad óptimos.
Integrar ambas soluciones es crucial en entornos de alta interferencia, como entornos industriales y centros de comunicación. Para mejorar el rendimiento, los filtros EMI se combinan con técnicas de blindaje para bloquear la EMI radiada, asegurando la protección frente a interferencias conducidas y radiadas.
La combinación de un filtro correctamente dimensionado, un diseño físico adecuado, una conexión a tierra eficaz y un blindaje apropiado permite controlar diferentes rutas de propagación del ruido.
Formas de presentación de los filtros EMI
Los filtros EMI pueden integrarse en diferentes partes del equipo según las necesidades de la aplicación. Existen soluciones de blindaje a nivel de placa, accesorios de filtrado, tomas IEC sin filtrar, filtros de toma modulares, filtros de entrada multifunción, filtros de línea de alimentación, filtros monofásicos, filtros trifásicos y filtros de corriente continua.
La configuración final depende del tipo de alimentación, la corriente, el espacio disponible, el método de montaje, el nivel de atenuación requerido y las normas que debe cumplir el equipo.
Errores frecuentes al seleccionar o instalar un filtro EMI
- Elegir el filtro sin identificar primero la fuente de la interferencia.
- Seleccionar un filtro sin conocer el rango de frecuencia del ruido.
- Confundir una interferencia de modo común con una de modo diferencial.
- Utilizar un filtro monofásico en una instalación trifásica.
- Ignorar la corriente de pico o las sobrecargas de la aplicación.
- Instalar el filtro lejos de la entrada de alimentación del equipo.
- Permitir que el cable de entrada interfiera con el lado ya filtrado.
- Descuidar la conexión a tierra.
- No considerar la temperatura, la humedad, el polvo o la disipación térmica.
- Evaluar únicamente las emisiones conducidas y no las radiadas.
- Dar por terminado el diseño después de una sola medición.
- No comprobar la compatibilidad del filtro con las normas EMC aplicables.
La selección correcta requiere relacionar el tipo de ruido, la frecuencia, la configuración eléctrica, el nivel de atenuación, el entorno de instalación y los requisitos normativos.
Interferencia Electromagnética !Causas, efectos y soluciones.
Importancia de la calidad del filtro EMI
Los filtros EMI son esenciales para proteger a los equipos sensibles de la interferencia, asegurar el funcionamiento adecuado y mantener el cumplimiento de los estándares. La calidad del filtro influye en la atenuación obtenida, la estabilidad del equipo, la seguridad eléctrica y la vida útil del conjunto.
Un filtro correctamente seleccionado y dimensionado ayuda a prevenir errores de comunicación, paradas de producción, lecturas incorrectas, daños en dispositivos de control y fallos difíciles de diagnosticar.
Los filtros EMI no son un lujo. Son una necesidad en sistemas electrónicos y automatizados donde una interferencia puede afectar a la continuidad operativa, la seguridad o la integridad de los datos.
tags: #filtro #de #interferencia #electromagnetica
Publicaciones populares:
- Cómo funciona una válvula reductora de presión con filtro
- Tratamientos caseros para las bolsas bajo los ojos: opciones y recomendaciones
- Depuración para piscina de 48 m³: equipo completo
- Qué filtro pasivo conviene según tu instalación eléctrica
- Aclarar la mancha del bigote con agua oxigenada: posibles efectos secundarios
