El filtro pasa-altos, también denominado HPF (high-pass filter), es un circuito que permite el paso de los componentes de señal de alta frecuencia y atenúa las frecuencias bajas.
Un filtro pasa altas como su nombre lo dice, evita el paso o «filtra» algo que no deseamos. En este caso, en aplicaciones electrónicas un filtro, descarta o rechaza determinadas frecuencias. Un filtro pasa altas, como su nombre lo dice, deja pasar solo las frecuencias altas.
Un filtro activo contiene un elemento activo adicional, normalmente un amplificador operacional. Analog Devices describe un HPF activo como la combinación de una sección RC responsable del filtrado pasa-altos con un amplificador operacional que permite controlar la ganancia.
Filtros pasivos y filtros activos
Los filtros activos se diferencian de los filtros comunes, en que estos últimos son solo combinación de resistencias, condensadores e inductores.
En un filtro común, la salida es de menor magnitud que la entrada. En cambio, los filtros activos se componen de resistores, condensadores y dispositivos activos como Amplificadores Operacionales o transistores. En un filtro activo la salida puede ser de igual o de mayor magnitud que la entrada.
El filtro RC pasa-altos más sencillo puede construirse con un condensador y una resistencia. Su funcionamiento se basa en la dependencia de la reactancia del condensador con respecto a la frecuencia.
En un circuito RC básico, el condensador está conectado en serie en la trayectoria de la señal, mientras que la resistencia está conectada entre la salida y masa.
El filtro pasivo pasa-altos más sencillo está compuesto por una resistencia y un condensador. Sin embargo, hay que tener en cuenta la influencia de la fuente y de la carga.
En filtros de segundo orden y superiores se utilizan, entre otras, configuraciones Sallen-Key.
Funcionamiento del filtro RC pasa-altos
Para el RC podemos determinar que para frecuencias muy bajas (Cercanas a DC), tenemos que el capacitor se comporta como un circuito abierto.
A una frecuencia muy baja, la reactancia del condensador es elevada, por lo que el filtro pasa-altos atenúa dicha señal.
condensadores son dispositivos reactivos que ofrecen una resistencia muy alta, o impedancia, a las señales de baja frecuencia.
En cambio, para altas frecuencias, el capacitor reduce su reactancia (resistencia imaginaria), por lo que la señal pasa y el voltaje tiende al valor del voltaje de entrada.
A medida que aumenta la frecuencia, XC disminuye y una parte cada vez mayor de la tensión aparece en la salida.
Gracias a ello, el filtro pasa-altos deja pasar principalmente las frecuencias más altas.
inversa, ofrecen una menor resistencia a medida que aumenta la frecuencia de la señal.
Sin embargo, las señales de alta frecuencia son capaces de pasar sin impedimentos, ya que los condensadores ofrecen muy poca resistencia a ellos.
En este caso la función de transferencia, inicia en 0 y tiende a 1 con el incremento de la frecuencia.
Como se puede observar en la respuesta del circuito, el filtro pasa alto comienza en 0 en el extremo más bajo del espectro de frecuencia. Esto se debe a que los filtros de paso alto pueden producir apenas cualquier ganancia para las señales de baja frecuencia, ya que las señales de baja frecuencia se filtran.
A medida que aumenta la frecuencia, también aumenta la ganancia. A medida que aumenta la frecuencia, la ganancia aumentará hasta que alcance su fuerza máxima.
Frecuencia de corte
El parámetro básico del filtro es la frecuencia de corte.
La frecuencia de corte, esta en función de la constante temporal tau, en este caso tenemos para frecuencia y frecuencia angular.
Por debajo de este punto, la atenuación aumenta a medida que disminuye la frecuencia. Por encima de la frecuencia de corte, la señal se aproxima gradualmente al nivel característico de la banda de paso.
Un filtro de primer orden no corta la señal bruscamente. Para frecuencias por debajo de fc, la respuesta de amplitud cambia de forma asintótica con una pendiente de aproximadamente 20 dB/década.
A esta frecuencia, la amplitud de la señal se encuentra aproximadamente 3 dB por debajo del nivel de la banda de paso.
En la frecuencia de corte, la señal es sólo 3dB de su ganancia completa.
Cuando calculamos la frecuencia de corte de un filtro de paso alto, que es lo que hace esta calculadora, estamos calculando el punto en la respuesta de frecuencia del filtro, donde la ganancia de la señal alcanza la mitad de la potencia de la señal de intensidad total.
Este es el punto cuando la ganancia es 3dB fuera de estar en su máxima potencia.
Esto significa que las señales con frecuencias considerablemente inferiores a 159 Hz serán fuertemente atenuadas.
Modificar el valor de R o C permite desplazar la frecuencia de corte.
| Parámetro | Comportamiento |
|---|---|
| Frecuencias bajas | Son atenuadas |
| Frecuencia de corte | La amplitud se encuentra aproximadamente 3 dB por debajo del nivel de la banda de paso |
| Frecuencias altas | Son transmitidas principalmente |
| Pendiente de un filtro de primer orden | Aproximadamente 20 dB/década |
Filtro pasa-altos con amplificador operacional
Este filtro de paso alto de amplificador operacional produce una señal de inversión amplificada en la salida.
El signo negativo significa que la salida es la señal invertida de la entrada.
Cualquier frecuencia por encima de este punto de frecuencia pasará a la salida amplificada.
La resistencia R3 y la resistencia R4 determinan la ganancia del circuito.
Este filtro de paso alto de amplificador operacional produce una señal no inversa en la salida.
Las frecuencias por encima de esta frecuencia de corte se pasan a la salida.
Para esta calculadora, un usuario sólo tiene que introducir la frecuencia de corte y la ganancia deseada.
Un filtro activo con amplificador operacional permite controlar la ganancia de la señal, a diferencia del filtro pasivo, cuya salida es normalmente de menor magnitud que la entrada.
El filtro activo puede utilizarse cuando se necesita una señal de salida de igual o de mayor magnitud que la señal de entrada.
Bloqueo de la componente continua
Dado que para una tensión continua la frecuencia es de 0 Hz, el condensador en la trayectoria de entrada en serie bloquea dicha componente.
Esto permite, por ejemplo, analizar pequeños cambios de tensión sobre una componente DC considerable.
la señal de salida está desactivada.
Sin embargo, es necesario seleccionar correctamente la frecuencia de corte.
Limitaciones prácticas del amplificador operacional
En primer lugar, debe conocer el voltaje de CC máximo que puede manejar el operador en los pines de alimentación.
Esto nos permitirá conocer el voltaje máximo que la tensión de CA puede oscilar de pico a pico.
Si, por ejemplo, el voltaje de CC máximo que el amplificador operacional puede manejar es ± 18V, esto significa que el voltaje de CA máximo que el amplificador operacional puede producir es de 36 voltios pico a pico, o pico de 18V.
El voltaje de CA sólo puede ir tan alto como el carril de CC.
Así que si alimentamos + 18V en V + y -18V en V-, el voltaje de CA puede oscilar tan alto como + 18V y tan bajo como -18V, que es de 36 voltios pico a pico.
Por lo tanto, el voltaje DC máximo muestra el voltaje AC máximo que puede mostrar.
El otro factor es la velocidad de rotación del amplificador operativo.
La velocidad de giro del amplificador operacional es la velocidad con que el amplificador operacional puede producir voltaje de salida por una unidad de tiempo dada.
Si el voltaje es demasiado grande para una frecuencia dada, el amplificador operacional puede no ser capaz de mantenerse al día y producirá distorsionado.
Las velocidades de rotación varían ampliamente de un amplificador operacional a un amplificador operacional.
El amplificador operacional LM741 tiene una velocidad de rotación de 0.5V / μS.
Cómo se puede calcular si el amplificador operacional puede manejar un cierto voltaje a una determinada frecuencia se determina por la fórmula, velocidad de rotación = 2πfV.
La mejor manera de hacerlo es convertir la velocidad de rotación de voltios por microsegundo a voltios por segundo.
Hacer esto dividiendo el voltaje por 0.000001 (un microsegundo).
Usando la velocidad de rotación del LM741 de 0.5V / μS, esto sería 500.000V / s.
A continuación, se conecta a la fórmula de velocidad de rotación, tasa de rotación = 2πfV = 500.000 = 2 (3.14) f (10V) = 7961Hz.
Así que el amplificador operacional puede salir 10V a una frecuencia máxima de 7961Hz.
Cualquier frecuencia por encima de este a 10V y el amplificador operacional no será capaz de mantenerse al día con la tensión de salida.
La frecuencia sería demasiado rápida para ese voltaje.
Por lo tanto, el amplificador operacional no sería capaz de emitir esa amplitud de voltaje a esa velocidad (frecuencia).
4 Filtro pasa alta activo
Simulación y respuesta en frecuencia
Evaluando el sistema numéricamente, para diferentes valores de frecuencia podemos determinar como el voltaje va incrementando de amplitud a medida que la frecuencia incremente.
Simulación en tiempo filtro pasa altas
A continuación se presentan algunas simulaciones considerando el incremento de la frecuencia de entrada de un filtro pasa altas.
Evaluando el sistema en simulink tenemos el siguiente comportamiento.
Para una señal variante en frecuencia en función al tiempo.
Con valor de frecuencia inicial de 1Hz y final de 500Hz, esto en un lapso de 1S.
En la primera figura se ve el diagrama a bloques de simulink.
A continuación podemos observar el comportamiento con la señal a evaluar.
Figura 6: Señal Chrip (Morada) contra señal de salida del filtro (Amarilla).
El valor de salida es unitario, debido a que es la función de transferencia la que se está evaluando.
Evaluación de función de transferencia
A continuación, se puede observar el código de el workspace en Matlab, el cual se implementó para poder observar el diagrama a bode.
Si se desea implementar este código se tiene que hacer instrucción por instrucción.

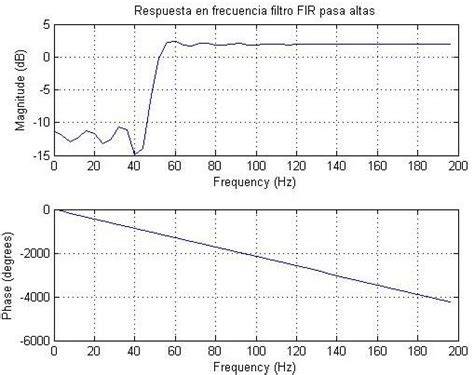

A continuación, culminamos con la respuesta en frecuencia de este sistema, de este filtro pasa altas RC.
Figura 7: Diagrama de bode para un filtro pasa altas.
Selección de los componentes
En un diseño práctico, la elección del filtro no depende únicamente de la frecuencia de corte.
Modificar el valor de R o C permite desplazar la frecuencia de corte.
Para usar esta calculadora, todo lo que un usuario debe hacer es ingresar cualquier 2 valores en el campo, y la calculadora calculará el valor del tercer campo.
Esta calculadora permite al usuario seleccionar la magnitud de las unidades del condensador, incluyendo picofarads (pF), nanofarads (nF), microfarads (μF) y farads (F), junto con las unidades de resistencia y frecuencia.
Después de que el usuario haya ingresado en 2 valores, hará clic en el botón 'Calcular' y el resultado se calculará automáticamente.
Los filtros también constituyen un grupo importante de componentes utilizados para limitar componentes no deseados e interferencias en equipos industriales.
En una aplicación real, también deben considerarse la fuente, la carga, la alimentación disponible, la ganancia requerida y las limitaciones de velocidad del amplificador operacional.
