Un filtro trampa de agua para compresor separa el condensado del aire comprimido antes de que llegue a herramientas, pistolas, reguladores, tuberías o accesorios sensibles a la humedad. Su función principal es eliminar gotas de agua, humedad y parte de las impurezas arrastradas por el flujo de aire.
La humedad en el aire comprimido puede provocar óxido, tuberías obstruidas, daños en la maquinaria y reducción de la vida útil de equipos y herramientas. Por eso, el separador de agua debe seleccionarse de acuerdo con el caudal, la presión, la temperatura ambiente, la conexión y los requisitos específicos de la instalación.
Qué es un filtro trampa de agua para compresor
Filtro Trampa de Agua para Compresor es un producto de TECTUL para ayudar a separar condensado antes de herramientas, pistolas, reguladores o accesorios sensibles a humedad en líneas de aire comprimido. Se selecciona por medida de conexión, función dentro del tratamiento de aire, compatibilidad con el equipo existente y mantenimiento esperado.
Su material o construcción base se maneja como componentes para aire comprimido; material a confirmar en ficha. Se diferencia por su enfoque como trampa de agua compacta, diferente a un filtro de aire de serie completa o a una unidad FRL con regulación y lubricación.
Un separador de agua, también conocido como separador de condensado, es un dispositivo que elimina la humedad y el agua de un flujo de aire. En el campo de los compresores de aire y los sistemas de aire comprimido, el separador de agua es importante para garantizar que el aire permanezca seco.
Por qué se forma agua en el sistema de aire comprimido
La humedad introducida en el sistema de aire comprimido desde el ambiente puede dañar sus equipos de producción o productos finales, causando corrosión y depósitos. El agua y la suciedad en el aire comprimido pueden dañar el equipo aguas abajo.
La humedad en el aire comprimido puede provocar diversos problemas, como óxido, tuberías obstruidas y daños en la máquina. La humedad en el aire comprimido puede oxidar equipos, tuberías y herramientas y acortar su vida útil.
La humedad en el aire comprimido puede afectar el rendimiento de los equipos accionados por aire y aumentar el consumo de energía. Los separadores de agua ayudan a eliminar el agua y la suciedad, lo que mejora la eficiencia de los sistemas de compresores de aire y aumenta la productividad.
Cómo funciona una trampa de agua
El separador de agua funciona a través de varios mecanismos para separar el condensado del aire. En la mayoría de los casos, utiliza la fuerza centrífuga o la gravedad para eliminar el agua del flujo de aire.
El aire comprimido entra en el separador de agua a través de la entrada curva. Posteriormente, los álabes guía de forma especial proporcionan un movimiento de rotación especial a alta velocidad, forzando el aire comprimido a un movimiento circular.
Después de que las fuerzas centrífugas resultantes hayan dirigido las gotas de agua hacia el exterior de la carcasa del filtro, las gotas fluyen hacia abajo en la cámara de recolección debido a la gravedad. A medida que el aire húmedo pasa a través del separador ciclónico, las gotas de agua se separan debido a la fuerza centrífuga y se recogen en la parte inferior del separador.
Al proteger el área de recolección, el flujo de aire en esta área se calma para evitar eficazmente la turbulencia y el arrastre de líquidos que ya se han separado. La zona libre de turbulencias en la parte inferior de la carcasa del filtro evita que el condensado sea absorbido y "arrastrado" a la corriente de aire.
En el separador de agua, un tubo ascendente especialmente diseñado evita que las partículas entren en el flujo de aire comprimido que gira hacia arriba, que se limpia en gran medida de condensado. El innovador separador de agua rectificador de BERG KOMPRESSOREN dirige el aire comprimido a la salida y reduce por completo las pérdidas de flujo.
A partir de ahí, el agua acumulada se puede eliminar del sistema de forma manual o automática. Para drenar el condensado del separador de agua BERG, es absolutamente necesario instalar una trampa de vapor electrónica sin pérdidas de fabricación alemana.
Qué contaminantes puede retener
Los filtros de aire comprimido son componentes esenciales en los sistemas de compresores de aire que protegen los equipos y procesos aguas abajo de los contaminantes. Eliminan de manera eficiente la humedad, la suciedad, el aceite y otras partículas sólidas del aire comprimido, asegurando su calidad y pureza.
Los separadores ciclónicos de aire comprimido son importantes en los sistemas de compresores de aire porque filtran la humedad y los desechos del aire comprimido antes de que llegue a otros equipos y procesos. Los separadores de agua garantizan que estos dispositivos reciban aire limpio y seco, lo que evita daños y problemas.
Los separadores de agua mejoran la calidad del aire comprimido al eliminar la humedad, el aceite y la suciedad. Como resultado, el aire comprimido funciona mejor y es seguro para diversas aplicaciones.
Ventajas de instalar un filtro trampa de agua
- La humedad en el aire comprimido puede oxidar equipos, tuberías y herramientas y acortar su vida útil.
- Los separadores de agua ayudan a eliminar esta humedad, evitan la corrosión y prolongan la vida útil del sistema.
- Los separadores de agua garantizan que estos dispositivos reciban aire limpio y seco, lo que evita daños y problemas.
- Los separadores de agua mejoran la calidad del aire comprimido al eliminar la humedad, el aceite y la suciedad.
- La humedad en el aire comprimido puede afectar el rendimiento de los equipos accionados por aire y aumentar el consumo de energía.
- Los separadores de agua ayudan a eliminar el agua y la suciedad, lo que mejora la eficiencia de los sistemas de compresores de aire y aumenta la productividad.
- Desempeñan un papel vital en el mantenimiento de un rendimiento óptimo y la prolongación de la vida útil de los compresores de aire y los equipos asociados.
Diferencia entre trampa de agua, filtro y unidad FRL
La trampa de agua se compra para separar humedad en un punto específico; el filtro de aire Serie JA pertenece a un sistema modular de tratamiento y puede integrarse con regulador.
Se diferencia por su enfoque como trampa de agua compacta, diferente a un filtro de aire de serie completa o a una unidad FRL con regulación y lubricación.
La unidad FRL puede realizar varias funciones dentro de una misma instalación, mientras que una trampa de agua compacta se orienta principalmente a separar el condensado acumulado en un punto determinado de la línea.
Tipos de separación de agua
Separador ciclónico

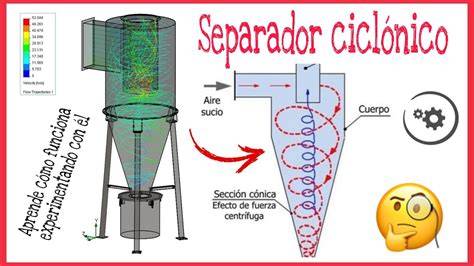

Un separador ciclónico de aire comprimido, también conocido como separador de agua o separador de condensado, es un componente crucial en los sistemas de aire comprimido. Su función principal es eliminar la humedad y las gotas de agua del flujo de aire, asegurando que el aire comprimido permanezca seco y limpio.
El diseño utiliza la fuerza centrífuga para separar eficientemente el agua del flujo de aire. A medida que el aire húmedo pasa a través del separador ciclónico, las gotas de agua se separan debido a la fuerza centrífuga y se recogen en la parte inferior del separador.
Filtro de aire comprimido
Los filtros de aire comprimido son soluciones confiables que mejoran la seguridad, la eficiencia y la productividad en sus operaciones. Conectados aguas arriba o aguas abajo del compresor, estos filtros son fáciles de instalar y requieren un mantenimiento mínimo.
Están disponibles en varios tipos y tamaños, y se adaptan a una amplia gama de aplicaciones industriales. La precisión del elemento de filtro se basa en ISO8573.
Separador con drenaje automático
La trampa de vapor BEKOMAT 20 es una opción popular para su uso con separadores de agua y filtros de línea en sistemas de compresores de aire debido a su eficiencia, fiabilidad y eficacia en la eliminación de condensado de la corriente de aire comprimido.
El BEKOMAT 20 es un trampeador de vapor automático que funciona en función del nivel de condensado del sistema. Mediante un mecanismo de flotación, detecta la presencia de condensado y abre la válvula de drenaje para drenarlo sin necesidad de intervención manual.
El BEKOMAT 20 está diseñado para minimizar el consumo de energía eliminando el condensado solo cuando sea necesario, reduciendo la pérdida de aire y ahorrando costes energéticos. El BEKOMAT 20 es conocido por su construcción robusta y su funcionamiento fiable, lo que lo hace adecuado para aplicaciones industriales exigentes en las que es esencial una eliminación uniforme del condensado.
El BEKOMAT 20 requiere un mantenimiento mínimo y tiene una larga vida útil, lo que proporciona una solución sin problemas para la gestión del condensado en los sistemas de compresores de aire. El BEKOMAT 20 es compatible con una amplia gama de sistemas de compresores de aire y puede integrarse fácilmente en separadores de agua para garantizar una eliminación eficiente del condensado.
Cómo elegir el filtro trampa de agua
Es importante elegir el separador de agua adecuado para un sistema de aire comprimido. Esto depende de factores como el caudal, la presión, la temperatura ambiente y los requisitos específicos de la aplicación.
La elección del separador de agua adecuado para el dispositivo depende de varios factores. Estos incluyen: caudal, presión, temperatura ambiente, así como los requisitos específicos del programa.
Debe validarse caudal, presión de trabajo del sistema, calidad de aire, humedad, temperatura, vibración, conexión y compatibilidad con el equipo neumático.
No se publican una presión máxima única porque el desempeño depende del diseño del fabricante, temperatura, caudal, lubricación, vibración, montaje y accesorios instalados aguas arriba y abajo.
Caudal
La capacidad de procesamiento bajo diferentes condiciones de presión debe corregirse de acuerdo con el coeficiente en la tabla de coeficientes de corrección. La capacidad del filtro debe ser compatible con el consumo de aire del compresor y de los equipos conectados.
Presión
La presión de trabajo del sistema debe validarse antes de instalar cualquier componente neumático. La selección debe considerar también las condiciones reales de operación y los accesorios instalados aguas arriba y abajo.
Conexión
El producto se selecciona por medida de conexión, función dentro del tratamiento de aire, compatibilidad con el equipo existente y mantenimiento esperado. La medida real reportada para la presentación compacta es 1/4".
Calidad de aire
La precisión del elemento de filtro se basa en ISO8573. Debe especificarse al realizar el pedido.
Los filtros de precisión pueden utilizar grados de producto HC, HT, HA, HF y HH. Esta serie de filtros de precisión, la producción de elementos filtrantes adopta la tecnología de la empresa estadounidense HANKISON.
Especificaciones de filtros de aire comprimido
Los filtros de aire comprimido tienen capacidades desde 0.5 a 12.8NM3/Min en los modelos compactos, mientras que los filtros de aire comprimido de mayor tamaño ofrecen capacidades por encima de 15NM3/Min.
| Modelo | Capacidad de aire (Nuevo Méjico3/min） | Cantidad de elementos | Diámetro del conector | Tamaño del filtro | Peso neto |
|---|---|---|---|---|---|
| SAGL-0.5* | 0.65 | 1 | G1" | 337 × 125 × 361 mm | 1.9 |
| SAGL -1* | 1.2 | 1 | G1" | 337 × 125 × 361 mm | 1.9 |
| SAGL -2* | 2.5 | 1 | G1" | 337 × 125 × 361 mm | 1.9 |
| SAGL -3* | 3.6 | 1 | G1" | 337 × 125 × 361 mm | 1.9 |
| SAGL -4.5* | 5.0 | 1 | G1-1/2" | 444 × 152 × 475 mm | 3.4 |
| SAGL -6* | 6.8 | 1 | G1-1/2" | 444 × 152 × 475 mm | 3.4 |
| SAGL -8* | 8.5 | 1 | G2" | 595 × 160 × 632 mm | 5.3 |
| SAGL -10* | 10.9 | 1 | G2" | 595 × 160 × 632 mm | 5.3 |
| SAGL -12* | 12.8 | 1 | G2" | 595 × 160 × 632 mm | 5.3 |
| SAGL -15* | 16 | 1 | DN65 | Ф159 × 399 × 950 mm | 49 |
| SAGL -20* | 22 | 1 | DN65 | Ф159 × 399 × 1100 mm | 53 |
| SAGL -25* | 26.8 | 1 | DN80 | Ф159 × 399 × 1250 mm | 59 |
| SAGL -30* | 32 | 2 | DN80 | Ф219 × 459 × 985 mm | 67 |
| SAGL -40* | 43.5 | 2 | DN100 | Ф219 × 459 × 1130 mm | 75 |
| SAGL -50* | 53 | 3 | DN100 | Ф273 × 513 × 1190 mm | 109 |
| SAGL -60* | 67 | 3 | DN125 | Ф273 × 513 × 1190 mm | 114 |
| SAGL -80* | 90 | 4 | DN125 | Ф325 × 565 × 1220 mm | 132 |
| SAGL-100* | 110 | 5 | DN150 | Ф377 × 637 × 1290 mm | 177 |
| SAGL-120* | 130 | 5 | DN150 | Ф377 × 637 × 1445 mm | 187 |
| SAGL-150* | 160 | 7 | DN200 | Ф462 × 762 × 1630 mm | 215 |
| SAGL-200* | 210 | 9 | DN200 | Ф462 × 762 × 1630 mm | 216 |
| SAGL-250* | 260 | 11 | DN250 | Ф512 × 812 × 1760 mm | 271 |
| SAGL-300* | 315 | 13 | DN250 | Ф562 × 862 × 1810 mm | 310 |
| SAGL-350* | 350 | 16 | DN300 | Ф662 × 962 × 1925 mm | 397 |
| SAGL-400* | 400 | 18 | DN300 | Ф662 × 962 × 1935 mm | 398 |
| SAGL-450* | 450 | 20 | DN350 | Ф712 × 1012 × 2000 mm | 462 |
| SAGL-500* | 500 | 23 | DN350 | Ф712 × 1012 × 2000 mm | 500 |
| SAGL-550* | 550 | 26 | DN400 | Ф816 × 1116 × 2005 mm | 560 |
| SAGL-600* | 600 | 28 | DN400 | Ф816 × 1116 × 2005 mm | 600 |
El asterisco significa grado de producto: HC, HT, HA, HF, HH. Debe especificarse al realizar el pedido.
Instalación correcta
Instálalo en el punto donde se acumula condensado, con el vaso hacia abajo y acceso directo para purgar sin presurizar al operario. Respeta el sentido de flujo marcado por el cuerpo y evita reducciones bruscas justo antes del elemento.
Despresuriza la línea antes de instalar, limpiar, purgar o desmontar cualquier componente neumático. Deja acceso para purga, lectura de manómetro, cambio de vaso, ajuste o limpieza periódica.
Haz prueba de fugas y funcionamiento con el equipo consumiendo aire antes de entregar la línea. El filtro con manómetro diferencial permite controlar la condición del elemento y observar la pérdida de presión.
Mantenimiento y drenaje del condensado
Los filtros de aire comprimido requieren un mantenimiento mínimo. El mantenimiento diario es relativamente simple, siempre y cuando el filtro de drenaje automático se limpie a tiempo.
La eliminación del condensado puede realizarse de forma manual o automática. El drenaje automático evita que el agua acumulada permanezca dentro de la carcasa y vuelva a incorporarse al flujo de aire.
El BEKOMAT 20 está diseñado para minimizar el consumo de energía eliminando el condensado solo cuando sea necesario, reduciendo la pérdida de aire y ahorrando costes energéticos.
El BEKOMAT 20 requiere un mantenimiento mínimo y tiene una larga vida útil, lo que proporciona una solución sin problemas para la gestión del condensado en los sistemas de compresores de aire.
Condiciones que deben verificarse antes del montaje
En este lote no se reporta una norma dimensional cerrada ni material completo para todos los componentes; por eso la selección debe confirmarse con ficha técnica, fluido, conexión y condiciones reales de operación.
Para cotizar correctamente conviene informar medida, cantidad, tipo de compresor o red, punto de instalación, consumo aproximado del equipo, calidad de aire requerida y si reemplaza una referencia existente.
Debe validarse caudal, presión de trabajo del sistema, calidad de aire, humedad, temperatura, vibración, conexión y compatibilidad con el equipo neumático.
Antes de usar estos datos en decisiones de ingeniería -diseño, montaje o sistemas con riesgo mecánico de presión, ruptura, fatiga, impacto o golpe de ariete- es indispensable leer el Aviso técnico y limitación de responsabilidad al final de esta página.
Aplicaciones de los filtros de aire comprimido
Los filtros de aire comprimido se conectan aguas arriba o aguas abajo del compresor, son fáciles de instalar y requieren un mantenimiento mínimo. Se adaptan a una amplia gama de aplicaciones industriales.
Nuestros secadores son ampliamente utilizados en energía eléctrica, construcción naval, aeroespacial, electrónica, metalurgia, maquinaria, fabricación de automóviles, petróleo, industria química, textil, fibra química, industria ligera, fabricación de papel, caucho, instrumentación, alimentos, separación de aire, cigarrillos, medicina, Biología, productos químicos diarios y otras industrias.
Los filtros de aire comprimido son componentes esenciales en los sistemas de compresores de aire que protegen los equipos y procesos aguas abajo de los contaminantes. Desempeñan un papel vital en el mantenimiento de un rendimiento óptimo y la prolongación de la vida útil de los compresores de aire y los equipos asociados.
Características de una solución de filtración industrial
- Sin consumo de aire comprimido.
- Sin desgaste de válvulas.
- No es necesario agregar o reemplazar el adsorbente regularmente.
- Bajo ruido de funcionamiento.
- El mantenimiento diario es relativamente simple, siempre y cuando el filtro de drenaje automático se limpie a tiempo.
- El pretratamiento de la fuente de gas no es alto y se puede configurar el separador general de agua y aceite.
Los filtros de aire comprimido son soluciones confiables que mejoran la seguridad, la eficiencia y la productividad en sus operaciones.
Riesgos de una selección incorrecta
La elección del separador de agua adecuado para el dispositivo depende de varios factores. Estos incluyen: caudal, presión, temperatura ambiente, así como los requisitos específicos del programa.
El desempeño depende del diseño del fabricante, temperatura, caudal, lubricación, vibración, montaje y accesorios instalados aguas arriba y abajo.
Las dimensiones, espesores, presiones, temperaturas y demás características consignadas en esta ficha son valores nominales teóricos de referencia, compilados de fuentes técnicas de acceso público: normas internacionales (ASME, ASTM, API, MSS, ISO y NTC, según el producto) y literatura de ingeniería publicada.
Constituyen aproximaciones promedio para orientar la selección y no un certificado de conformidad del lote. Los valores reales pueden variar por condiciones propias del proceso de manufactura -tolerancias dimensionales y de espesor (en tubería, típicamente ±12,5%), acabado superficial y esfuerzos residuales de conformado o soldadura- y por factores inherentes a la materia prima -variaciones de composición química dentro de los rangos de la norma, inclusiones o diferencias de colada-.
También pueden verse afectados por eventos en servicio no previsibles en el diseño: golpe de ariete, vibración, fatiga térmica y mecánica, corrosión y sobrepresiones de operación, que pueden provocar la falla del elemento antes de su vida útil estimada.
En ausencia de dicha certificación, los datos aquí entregados no deben usarse como criterio único en aplicaciones críticas, de seguridad o donde la integridad de la línea comprometa la vida de personas o bienes.
Datos necesarios para seleccionar un modelo
- Medida de conexión.
- Caudal de aire comprimido.
- Presión de trabajo del sistema.
- Temperatura ambiente y de operación.
- Calidad de aire requerida.
- Tipo de compresor o red.
- Punto de instalación.
- Consumo aproximado del equipo.
- Compatibilidad con el equipo neumático.
- Necesidad de filtrado, regulación o lubricación.
- Si el elemento reemplaza una referencia existente.
Envía medida de conexión, cantidad, foto de la referencia si es reposición, aplicación, ciudad de despacho y si la línea requiere filtrado, regulación o lubricación.
Separador aire-aceite.wmv
Preguntas frecuentes
¿Para qué sirve un filtro trampa de agua?
Un compresor separador de agua ayuda a eliminar la humedad y las impurezas y a mejorar la calidad del aire. Su función principal es eliminar la humedad y las gotas de agua del flujo de aire, asegurando que el aire comprimido permanezca seco y limpio.
¿Sirve para cualquier red de aire comprimido?
No. Debe validarse caudal, presión de trabajo del sistema, calidad de aire, humedad, temperatura, vibración, conexión y compatibilidad con el equipo neumático.
¿La trampa de agua también regula la presión?
La trampa de agua se compra para separar humedad en un punto específico; el filtro de aire Serie JA pertenece a un sistema modular de tratamiento y puede integrarse con regulador.
Una unidad con filtro, regulador y lubricador puede secar, regular el aire, reducir la presión de las herramientas neumáticas y agregar cantidades apropiadas de lubricante al aire para facilitar el funcionamiento de las herramientas neumáticas.
¿Dónde se instala?
Instálalo en el punto donde se acumula condensado, con el vaso hacia abajo y acceso directo para purgar sin presurizar al operario.
¿Qué mantenimiento necesita?
El mantenimiento diario es relativamente simple, siempre y cuando el filtro de drenaje automático se limpie a tiempo. Deja acceso para purga, lectura de manómetro, cambio de vaso, ajuste o limpieza periódica.
¿Qué ocurre si se instala sin comprobar la presión?
Antes de usar estos datos en decisiones de ingeniería -diseño, montaje o sistemas con riesgo mecánico de presión, ruptura, fatiga, impacto o golpe de ariete- es indispensable leer el Aviso técnico y limitación de responsabilidad al final de esta página.
