Montaje de membranas de ósmosis inversa

El montaje de una membrana de ósmosis inversa exige seleccionar correctamente el recipiente a presión, limpiar todos los componentes, respetar la dirección del flujo, instalar sin dañar las juntas y realizar un lavado controlado antes de poner el sistema en servicio. La carcasa de la membrana es responsable de mantener la membrana de ósmosis inversa en su lugar y desempeña un papel esencial para garantizar que el sistema funcione de manera óptima.

La secuencia general consiste en preparar y limpiar el recipiente y las tuberías, retirar la membrana de su embalaje, colocar correctamente el anillo de sellado de salmuera, introducir los elementos en paralelo, unirlos mediante sus conectores, cerrar las tapas de los extremos, conectar la carcasa al sistema y lavar la instalación con agua limpia antes de aplicar alta presión.

Preparación antes del montaje

Antes de comenzar el proceso de instalación, es esencial que primero se familiarice con la carcasa de la membrana. Esto se debe a que existen diferentes tipos de carcasas de membranas de ósmosis inversa con diferentes tamaños y formas. Es crucial elegir la carcasa adecuada que se ajuste a la membrana de ósmosis inversa que tiene.

El elemento de membrana debe instalarse en su correspondiente recipiente a presión. Antes de instalar el elemento de la membrana de ósmosis inversa, se debe limpiar el entorno interno del recipiente a presión para evitar que se deposite suciedad o residuos en la superficie exterior del elemento de la membrana.

El siguiente paso es asegurarse de que la carcasa de la membrana esté limpia antes de la instalación. Puede usar un detergente suave y agua tibia para limpiar la carcasa a fondo. Asegúrese de enjuagar correctamente la carcasa y dejar que se seque antes de la instalación.

Se recomienda que después de sumergir una bola de esponja en una solución de glicerina al 50 %, use una herramienta adecuada para frotar el interior de la cubierta de la membrana de un lado a otro para limpiar la pared interna de la cubierta de la membrana. Durante el proceso de limpieza, tenga cuidado de no rayar la superficie interior de la cubierta de la membrana con herramientas.

Limpieza de las tuberías y prevención de la contaminación

Las principales fuentes de contaminación durante la primera instalación de nuevos equipos son de dos categorías principales. En primer lugar, varios residuos de metal y residuos de PVC de la tubería de soldadura causarán arañazos físicos irreversibles en el diafragma si no se manipulan. Solución: enjuague completamente el equipo para asegurarse de que los desechos en la tubería se eliminen.

En segundo lugar, la proporción de recubrimiento anticorrosión en el tanque de agua no es uniforme, lo que da como resultado la liberación de materia orgánica que contamina directamente el elemento de la membrana. Solución: Remoje el contenido del tanque de agua directamente con ácido clorhídrico pH=2 durante 24 horas y drene toda el agua después del remojo.

Si el sistema es completamente nuevo, la tubería del sistema debe enjuagarse por completo antes de instalar la membrana de ósmosis inversa para evitar que los desechos, el solvente o el cloro residual entren en contacto con los elementos de la membrana.

Antes de abrir la tapa del extremo de la carcasa de la membrana, encienda la bomba de lavado de baja presión para lavar. Después de abrir la cubierta del extremo de la cubierta de la membrana, enjuague el interior de la cubierta de la membrana nuevamente con una tubería de agua.

Si hay contaminantes persistentes, puede usar un trapeador atado con un alambre largo para limpiar el interior de la cubierta de la membrana para asegurarse de que el interior de la cubierta de la membrana esté limpio antes de instalar la membrana. En particular, no deben estar presentes partículas grandes de contaminantes visibles a simple vista.

Preparación durante el reemplazo de una membrana

Principales consideraciones a la hora de sustituir la membrana de equipos antiguos. Primero, después de quitar la membrana vieja, la tubería debe limpiarse con cuidado y se puede atar un trapeador con un alambre para limpiar la pared interna de la cubierta de la membrana. Evite que las impurezas residuales en la tubería contaminen la nueva membrana.

En segundo lugar, antes de la instalación de la nueva membrana, se reemplazará el elemento del filtro de seguridad. Para evitar una mayor contaminación de la membrana por el cartucho contaminado.

Si no se sigue estrictamente el método de almacenamiento de los elementos de la membrana de ósmosis inversa, es muy probable que se produzcan cambios más graves en el rendimiento de la membrana, por lo que los usuarios deben prestar toda su atención.

Desmontaje de la tapa del recipiente a presión

Desmonte la tapa del extremo del recipiente de la membrana. Hay principalmente dos tipos de tapas de extremo de carcasa de membrana en el mercado, una se fija con tres pestañas y la otra se fija con un anillo elástico. Las tapas de los extremos se pueden desmontar siguiendo el diagrama anterior y utilizando las herramientas correspondientes.

Para instalar los elementos de la membrana, retire las placas de los extremos en ambos lados del recipiente a presión. Después de retirar las tuberías alrededor del recipiente a presión, es necesario retirar los dispositivos de la placa final en ambos extremos del recipiente a presión.

Dirección de instalación de la membrana

La tubería de plástico tiene un cojinete de baja presión y la tubería de acero tiene un cojinete de alta presión, la dirección del flujo de agua en la cubierta de la membrana se puede determinar mediante una bomba de alta presión. La membrana está orientada como se muestra en la figura.

Hay un anillo de sellado de agua denso en el lado del suministro de agua del elemento de la membrana. Tenga en cuenta que la dirección de instalación del anillo de sellado es que la boca se abre aguas arriba.

La función del anillo de sellado de agua concentrada es garantizar que toda el agua sin tratar fluya hacia el elemento de la membrana sin flujo lateral. El caudal del agua cruda en sí hará que la abertura del anillo de sellado de agua densa se selle herméticamente contra la pared interna del recipiente a presión.

Si el anillo de sellado se instala en la dirección opuesta, el agua sin tratar no se puede sellar, lo que hace que una parte del agua sin tratar fluya hacia el exterior del elemento de la membrana, lo que reduce el caudal de la superficie de la membrana, lo que provoca el ensuciamiento y el acortamiento de la vida útil de la membrana.

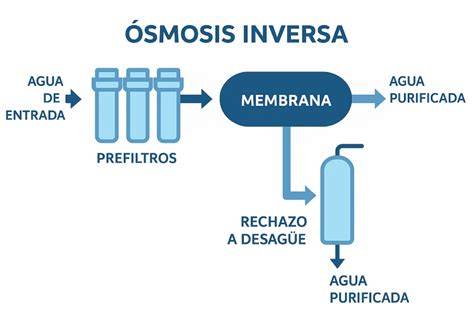

dirección flujo membrana ósmosis inversa

Extracción y preparación del elemento de membrana

Saque los elementos de la membrana de la caja de cartón y retire la bolsa de plástico. Tenga en cuenta que hay líquido protector en los elementos de la membrana, así que tenga cuidado al manipularlos.

El elemento de la membrana generalmente se almacena en una solución de bisulfito de sodio al 1% y primero debe enjuagarse completamente con agua pura.

Instale el anillo de sellado de salmuera en el elemento de membrana. Si se instala al revés, no funcionará. Por favor tenga cuidado.

El anillo de sellado de salmuera debe colocarse en el lado del suministro de agua del elemento y su abertura debe orientarse hacia aguas arriba, es decir, hacia el lado por el que entra el agua sin tratar.

Instalación de las juntas tóricas y los conectores

El siguiente paso es instalar las juntas tóricas. Las juntas tóricas son pequeños anillos de goma que sellan la carcasa de la membrana y evitan fugas. Por lo general, se incluyen en el paquete de la carcasa de la membrana.

Asegúrese de aplicar un lubricante de silicona a las juntas tóricas para facilitar su instalación. Confirme que la junta tórica esté instalada en la posición designada de los accesorios de conexión.

Al instalar, preste atención a si hay rasguños o accesorios en la superficie de la junta tórica y las piezas de conexión. Tenga cuidado de no torcer e instalar la junta tórica.

Si el conector tiene fugas, el agua cruda entrará en el agua del producto, lo que hará que la calidad del agua del producto disminuya. Al instalar en la tubería de recolección de agua, la superficie de la junta tórica y la tubería de recolección de agua deben humedecerse con agua pura, agua destilada o glicerina para facilitar la instalación.

Después de colocar el elemento de membrana inicial en el recipiente a presión como un todo, inserte la junta de conexión entre los elementos en la tubería del centro de producción de agua del elemento. Antes de instalar la junta, aplique lubricante-a base de silicona en la junta tórica-de la junta.

Introducción del primer elemento

Llene el elemento de membrana: inserte el extremo del elemento de membrana sin el anillo de sellado de salmuera desde el lado del suministro de agua (aguas arriba) del recipiente a presión en paralelo y empuje lentamente 2/3 del elemento hacia adentro. En este momento, tenga cuidado de no tocar el borde del recipiente a presión.

Después de determinar la dirección del flujo de agua, empuje primero un extremo de la membrana sin sellar dentro de la cubierta de la membrana, dejando una distancia de unos 15 cm desde la boca de la cubierta de la membrana hasta el tope.

Aplique lubricante de glicerina diluida en el anillo de goma grande y el anillo de goma del tubo central, inserte otra membrana en la misma dirección y empújela en paralelo, y así sucesivamente repetidamente.

Al mismo tiempo, tenga cuidado de no dejar que el elemento de la membrana entre en contacto con el borde del recipiente a presión para evitar rayones y empújelo en el recipiente a presión en paralelo tanto como sea posible.

Instalación de varios elementos en serie

Instale el adaptador en el lado del agua concentrada (aguas abajo) de la tubería colectora del primer elemento de la membrana. Luego empuje el elemento de membrana en la dirección del flujo de agua cruda y colóquelo en el recipiente a presión.

Cuando se instalan continuamente varios elementos de membrana de ósmosis inversa, antes de que el elemento de membrana anterior entre por completo en la carcasa de la membrana, es necesario preparar el siguiente elemento de membrana para conectarlo con el conector.

Después de insertar el elemento inicial, conecte el siguiente elemento mediante la junta de conexión colocada en el tubo central de producción de agua. Compruebe que la junta tórica esté lubricada, correctamente asentada y sin torsiones antes de introducir el elemento siguiente.

Repita la introducción en la misma dirección del flujo, manteniendo los elementos alineados y empujándolos paralelamente para evitar golpes, cortes o deformaciones en los anillos de sellado.

Instalación de las placas y tapas de los extremos

Después de confirmar la conexión del adaptador del recipiente a presión, conecte la placa final del lado del agua concentrada a la carcasa de la membrana.

Después de completar la instalación de la placa final en el lado de agua concentrada, el dispositivo del elemento de membrana debe empujarse nuevamente desde el lado de entrada de agua hacia el lado de agua concentrada para asegurarse de que esté completamente conectado.

Luego proceda con la operación de instalación de la placa final en el lado de entrada. Cuando instale la placa final en el lado de entrada, preste atención a medir el espacio entre la placa final y el adaptador.

Si hay un espacio, instale una junta de plástico con un diámetro interior mayor que el diámetro exterior del adaptador y un grosor de 1/4"-1/8" hasta que la placa final no pueda instalarse completamente en su lugar. En este momento, retire una junta e instálela de nuevo. La placa final está bien.

Vuelva a instalar la cubierta del extremo de la carcasa de la membrana de acuerdo con la estructura al desmontar la cubierta del extremo de la carcasa de la membrana.

Si está duro, use un bloque de madera en la cubierta del extremo de la cubierta de la membrana y golpéelo con un martillo para restablecerlo, pero no golpee la cubierta del extremo de la cubierta de la membrana directamente con un martillo.

Conexión de la carcasa al sistema

El paso final es conectar la carcasa de la membrana al sistema de OI. Esto implica conectar los puertos de entrada y salida a la tubería adecuada.

Puede apretar los conectores con una llave, pero tenga cuidado de no apretarlos demasiado, ya que esto puede dañar la carcasa.

Antes de poner el equipo en marcha, compruebe que las placas de los extremos estén correctamente asentadas, que los adaptadores estén conectados y que las tuberías de entrada, agua producida y agua concentrada correspondan a sus respectivas conexiones.

Lavado antes de la puesta en servicio

Después de instalar la nueva membrana de ósmosis inversa, debe llenarse inmediatamente con agua limpia y sin oxidantes, enjuagarse con una presión baja de 2 a 4 bar durante 1 hora y toda el agua concentrada y el agua producida deben drenarse, no directamente en la entrada de ósmosis inversa secundaria. o de regreso a la entrada de RO primaria.

Luego sumerja el sistema RO durante más de 12 horas, después de humedecerlo por completo, encienda la bomba de alta presión para producir agua (velocidad de aumento <00,7 bar/seg), pero el agua producida y el agua concentrada deben drenarse dentro de las primeras 24 horas, no vayan directamente a la entrada de RO secundaria ni regresen a la entrada de RO primaria.

Si el agua producida dentro de las primeras 24 horas de la nueva membrana de RO se alimenta directamente a la membrana de RO secundaria, puede causar una pérdida de flujo irreversible en la membrana de RO secundaria.

Para los sistemas de reutilización de aguas residuales, para evitar el posible ensuciamiento por contaminantes orgánicos desconocidos en el efluente, es mejor completar la puesta en servicio del sistema de membrana de ósmosis inversa con una fuente de agua de puesta en servicio limpia y luego cambiar gradualmente a una fuente de 100 % de efluentes de forma proporcional.

Una fuente de puesta en marcha limpia es esencial para que los sistemas de reutilización de aguas residuales reduzcan la contaminación inicial.

Desmontaje del elemento de membrana

Después de retirar las tuberías alrededor del recipiente a presión, es necesario retirar los dispositivos de la placa final en ambos extremos del recipiente a presión. Empuje los elementos de la membrana aguas abajo de la entrada de agua cruda y saque los elementos de la membrana uno por uno en el lado de salida del agua concentrada.

No use varillas de metal duro cuando el elemento de la membrana de ósmosis inversa esté empujado hacia afuera. El desmontaje debe realizarse evitando golpes y contactos que puedan dañar el elemento, el tubo central, las juntas tóricas o la superficie interior del recipiente.

Comprobaciones durante el montaje

  • El elemento de membrana debe instalarse en su correspondiente recipiente a presión.
  • La carcasa debe estar limpia, enjuagada y libre de partículas grandes visibles.
  • El anillo de sellado de salmuera debe colocarse en el lado del suministro de agua y orientarse hacia aguas arriba.
  • Las juntas tóricas deben estar colocadas en sus posiciones designadas, sin rasguños, torsiones ni deformaciones.
  • Los elementos deben introducirse en la dirección del flujo de agua cruda.
  • Los elementos deben empujarse en paralelo y sin tocar el borde del recipiente a presión.
  • Las juntas de conexión deben lubricarse con un producto a base de silicona antes de instalarlas.
  • Los conectores deben apretarse con cuidado, sin aplicar un apriete excesivo.
  • El agua producida y el agua concentrada del lavado inicial deben drenarse durante el periodo indicado.

La instalación de la carcasa de la membrana es un proceso sencillo que requiere atención al detalle. Al seguir estos cinco sencillos pasos, puede asegurarse de que su sistema de ósmosis inversa funcione con la máxima eficiencia y proporcione agua filtrada de alta calidad para su uso.
