El microfiltro del inyector es un componente interno ubicado en la entrada de combustible, justo antes de la bobina y la aguja del inyector. Su función es retener partículas microscópicas provenientes del tanque y de la línea de combustible, como óxido, sedimentos, residuos de mangueras y barnices propios del combustible, evitando que ingresen al cuerpo interno del inyector.
El microfiltro actúa como la última barrera de protección interna del inyector. Cuando se contamina o se obstruye, puede reducir el caudal efectivo, alterar la dosificación de combustible y provocar diferencias de funcionamiento entre los cilindros, aunque la resistencia de la bobina y el pulso eléctrico sean correctos.

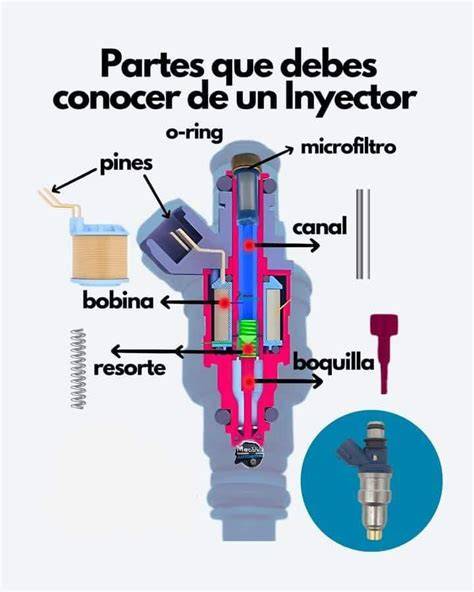

Qué es el microfiltro de un inyector
El microfiltro de inyectores es un pequeño componente ubicado dentro del inyector de combustible. Su función es filtrar partículas microscópicas que pueden pasar incluso después del filtro de gasolina. Es la última barrera de protección antes de la inyección de combustible al motor.
El microfiltro del inyector se encuentra en el orificio de entrada de combustible. Habitualmente está constituido por una malla metálica o de nylon montada en una estructura plástica y unida a un anillo metálico o de cobre que permite introducirlo y asentarlo en la entrada del inyector.
Su diseño está pensado para trabajar con tolerancias muy finas, por lo que cualquier acumulación de partículas altera el flujo de combustible. Cuando el filtro comienza a restringirse, el inyector puede seguir activándose eléctricamente, pero entregar menos combustible del esperado en cada evento de inyección.
Funciones del microfiltro y del O-ring
Microfiltro del inyector
- Filtrar impurezas finas del combustible.
- Proteger el sistema de inyección.
- Mantener un flujo limpio y constante.
- Evitar obstrucciones en el inyector.
- Retener óxido, sedimentos, residuos de mangueras y barnices propios del combustible.
- Evitar que las partículas ingresen al cuerpo interno del inyector.
O-ring del inyector
El O-ring es un anillo de sellado, generalmente de goma o vitón, que asegura la correcta conexión entre el inyector y el sistema de combustible. Su función es evitar fugas de gasolina o entrada de aire.
- Sellar correctamente el inyector.
- Evitar fugas de combustible.
- Mantener la presión del sistema.
- Prevenir el ingreso de aire.
Qué ocurre cuando el microfiltro se obstruye
Con el paso del tiempo, el microfiltro del inyector se contamina y se satura de manera progresiva. Esta obstrucción no siempre genera una falla eléctrica detectable, pero sí reduce el caudal efectivo del inyector, afectando directamente la dosificación de combustible y el equilibrio entre cilindros, incluso cuando la resistencia de la bobina y el pulso eléctrico son correctos.
Esta condición genera diferencias de caudal entre inyectores, lo que se traduce en combustiones desbalanceadas, correcciones excesivas por parte de la ECU y pérdida de eficiencia volumétrica del motor. En sistemas modernos, donde la ECU compensa constantemente, una restricción mecánica interna puede pasar desapercibida si no se evalúa el caudal real del inyector.
Síntomas de un microfiltro contaminado
Cuando el microfiltro del inyector está obstruido, los síntomas suelen ser intermitentes y difíciles de asociar directamente a un problema mecánico interno del inyector. Es común encontrar mezcla pobre localizada en uno o varios cilindros, fallos de combustión esporádicos, pérdida de potencia bajo carga o ralentí inestable, aun sin códigos de falla eléctricos evidentes.
- Obstrucción del inyector.
- Mala pulverización o atomización del combustible.
- Pérdida de potencia.
- Consumo elevado de combustible.
- Fallas de encendido.
- Ralentí inestable.
- Funcionamiento irregular del motor.
- Caudal insuficiente en uno o varios inyectores.
- Riesgo de mezcla pobre, especialmente en motores preparados.
Desde el punto de vista del diagnóstico, este tipo de restricción explica por qué un inyector puede “medir bien” eléctricamente y, sin embargo, no cumplir con su caudal nominal en pruebas dinámicas. Muchas veces el problema no es el inyector completo, sino el microfiltro.
Cuándo cambiar el microfiltro y los O-ring
Se recomienda sustituir el microfiltro en cada limpieza de inyectores, cada 30,000-50,000 km o cuando se detecten fallas en el sistema. También es recomendable cambiar los O-ring superior e inferior durante el reacondicionamiento del inyector.
La sustitución de estos componentes permite reacondicionar los inyectores, restablecer una inyección limpia y mejorar la fiabilidad a largo plazo del motor. Es un mantenimiento económico que evita reemplazar inyectores completos.
- Durante una limpieza ultrasónica.
- Cuando se realiza una limpieza en taller.
- Al reacondicionar la inyección original del motor.
- Cuando existe un flujo inestable.
- Cuando se observa mala atomización.
- Ante fallos de encendido o ralentí inestable.
- Cuando el filtro está contaminado, deformado o saturado.
Procedimiento correcto para reemplazar el microfiltro
El reemplazo del microfiltro debe realizarse únicamente con herramienta específica, diseñada para extraerlo y prensarlo sin dañar el cuerpo del inyector ni su alojamiento interno. No se debe forzar, golpear, rayar ni utilizar puntas metálicas, ya que cualquier deformación compromete el sellado y puede generar fugas internas o externas.
El microfiltro nuevo debe ingresar completamente recto, sin inclinaciones, y quedar correctamente asentado en su posición. Un microfiltro mal instalado puede causar más problemas que uno obstruido, ya que altera el flujo, el sellado y la estabilidad del inyector.
Por esta razón, este procedimiento es de precisión técnica y no de fuerza. Revisar y reemplazar correctamente este componente es clave para restaurar el equilibrio de combustión y el rendimiento del motor.
Características del microfiltro de inyectores referencia 31724
El filtro de entrada para inyectores de gasolina ref. STAR 31724 se aplica en inyectores de las marcas Bosch y Delphi. Está constituido por una malla metálica en una estructura plástica unida a un anillo metálico de inserción para introducirlo en la entrada del combustible.
| Característica | Dato |
|---|---|
| Referencia | 31724 |
| Aplicación | Electroválvulas e inyectores para motores de gasolina Bosch y Delphi |
| Longitud | 13 mm |
| Diámetro de inserción | 6 mm |
| Material de filtrado | Malla metálica |
| Equivalencias conocidas | No conocidas |
Las dimensiones del componente son importantes para comprobar que el filtro corresponde al alojamiento del inyector. La longitud y el diámetro de inserción deben coincidir con el diseño del inyector antes de realizar el montaje.
Tipos de microfiltros para inyectores
- Microfiltro para inyector Bosch.
- Microfiltro para inyector Denso.
- Microfiltro para inyector Delphi.
- Microfiltro para inyector Hitachi.
- Microfiltro para inyector GDI.
- Microfiltro para inyector Nissan Tiida Versa.
- Microfiltro para inyector Honda Civic.
- Microfiltro para inyector Toyota.
- Microfiltro para inyector Toyota Corolla.
- Microfiltro para inyector Nissan.
- Microfiltro para inyector Chevrolet.
- Microfiltro para inyector Mazda.
- Microfiltro para inyector Hyundai.
- Microfiltro para inyector Kia.
Tipos de O-ring para inyectores
- O-ring superior de inyector.
- O-ring inferior de inyector.
- O-ring para inyector GDI.
- O-ring para inyector Bosch.
- O-ring universal de vitón.
- O-ring para inyector Chevrolet Corsa.
- O-ring para inyector Nissan Tsuru.
- O-ring para inyector Toyota.
- Kit de reparación de inyector Ford.
Fallas habituales de los O-ring
Los O-ring pueden fallar por desgaste o mala calidad. Cuando pierden elasticidad, se cortan o no tienen las dimensiones adecuadas, dejan de sellar correctamente la conexión entre el inyector y el sistema de combustible.
- Fugas de gasolina.
- Olor fuerte a combustible.
- Pérdida de presión.
- Motor inestable.
- Entrada de aire.
- Riesgo de incendio en casos graves.
El uso de un O-ring compatible es tan importante como la instalación correcta del microfiltro. Un filtro limpio no puede compensar un sellado defectuoso, y un O-ring nuevo no soluciona una restricción interna del inyector.
Kits de microfiltros para reacondicionamiento
Un kit completo de microprefiltros permite instalar filtros nuevos en el orificio de entrada de los inyectores de gasolina. Estos prefiltros se instalan directamente en la entrada del inyector y detienen las microimpurezas antes de que entren en su interior.
Un kit de 120 piezas puede incluir 8 tamaños diferentes para cubrir una amplia gama de inyectores, entre ellos Bosch, Toyota, Audi, Renault, Nissan y Keihin. Los materiales pueden incluir malla de nylon y anillo de aplastamiento de cobre.
| Modelo | Cantidad | Dimensiones | Tipo de malla | Aplicación indicada |
|---|---|---|---|---|
| AY-F102B | 15 piezas | 10,7 × 6 × 3 mm | Malla roja | Toyota |
| AY-F103 | 15 piezas | 13,5 × 6 × 3 mm | Malla blanca | Bosch |
| AY-F104B | 15 piezas | 13,8 × 6 × 3 mm | Malla roja | Audi |
| AY-F106A | 15 piezas | 13 × 10,5 × 3,6 mm | Malla blanca | Keihin |
| AY-F107 | 15 piezas | 13,7 × 6,6 × 2,8 mm | Malla blanca | ANSU04C |
| AY-F108B | 15 piezas | 14 × 6 × 3 mm | Malla roja | Bosch |
| AY-F101 | 15 piezas | 12 × 6 × 3 mm | Malla blanca | Renault |
| AY-F1016 | 15 piezas | 11,2 × 10,3 × 4,5 mm | Malla blanca | Nissan |
Aplicaciones de los kits de microfiltros
- Reacondicionamiento de inyectores de gasolina.
- Limpieza de inyectores por ultrasonidos.
- Limpieza de inyectores en taller.
- Reacondicionamiento de la inyección original del motor.
- Preparación de motores turbo.
- Preparación para E85.
- Proyectos de intercambio.
- Restauración y reinicio.
- Diagnóstico de inyectores con flujo inestable o mala atomización.
Ventajas de utilizar repuestos de calidad
- Mayor durabilidad.
- Mejor sellado.
- Rendimiento óptimo del motor.
- Menor consumo de combustible.
- Protección del sistema de inyección.
- Mejor caudal y atomización.
- Reducción de fallos de encendido.
- Reducción del ralentí inestable.
- Mayor protección frente a microimpurezas.
La elección del microfiltro debe basarse en las dimensiones, el tipo de inyector y el diseño del alojamiento, no únicamente en la marca del vehículo. La compatibilidad con múltiples vehículos no significa que todos los filtros tengan la misma forma o tamaño.
Comprobaciones después del reacondicionamiento
Compruebe siempre que el filtro está perfectamente asentado en la entrada del inyector. El microfiltro nuevo debe quedar recto, sin inclinaciones y completamente instalado en su alojamiento.
Si es posible, realice una prueba de caudal después del reacondicionamiento. Esta comprobación permite verificar que la restricción fue corregida y que los inyectores mantienen un caudal equilibrado.
Comprender el rol del microfiltro del inyector permite evitar reemplazos innecesarios y diagnósticos incompletos. En sistemas modernos, una restricción mecánica interna puede pasar desapercibida si solo se comprueban la resistencia eléctrica y el pulso de activación.
