Los paneles filtrantes para cimientos son elementos destinados a favorecer el drenaje, controlar el paso del agua y proteger las capas constructivas frente a la humedad y las cargas del terreno. Su elección debe relacionarse con la permeabilidad del suelo, la finalidad de la instalación, las cargas previstas y la necesidad de evacuar el agua hacia un canal, un drenaje o el propio terreno.
En las soluciones descritas se distinguen paneles prefabricados para filtros biológicos, paneles de infiltración destinados a pavimentos permeables y losas filtrantes y aislantes para cubiertas planas. No todos cumplen la misma función: algunos facilitan la aireación y evacuación del agua filtrada, otros permiten la infiltración natural de la lluvia y otros combinan filtración, aislamiento térmico y protección mecánica.
Qué son los paneles filtrantes y para qué sirven
Un panel filtrante puede formar parte de una instalación de drenaje, un filtro biológico o una estructura permeable para pavimentos. Su función depende de su diseño, del material empleado y de la forma en que se integra con la base y las capas superiores.
Norten ha desarrollado un panel para la ejecución de filtros biológicos, tanto en el caso de filtros rellenos con grava como para aquellos en los que se emplee material plástico. Los paneles prefabricados, de una anchura de 1,59 m. y provistos de 2 contrafuertes en el trasdós, llevan incorporada una ventana que, además de facilitar la aireación del filtro, permite la evacuación del agua filtrada a un canal perimetral exterior.
El Panel de infiltración GeoDrain para pavimento es una pieza rígida de plástico destinada a la colocación de pavimento de hormigón. Es adecuado para aceras, plazas de aparcamiento y cualquier zona donde se dé importancia a una alta permeabilidad al agua.
DANOLOSA NOx es una baldosa aislante constituida por un pavimento de hormigón poroso con tratamiento de efecto fotocatalítico reductor de NOx, que actúa como protección mecánica de una base aislante de poliestireno extruido, resultando una superficie practicable resistente y aislada térmicamente.
Paneles prefabricados para filtros biológicos
Los paneles prefabricados para filtros biológicos pueden emplearse con rellenos de grava o con materiales plásticos. La incorporación de contrafuertes en el trasdós mejora la estabilidad del conjunto, mientras que las ventanas integradas permiten la aireación y la salida del agua filtrada.
La ventana del panel facilita la aireación del filtro y permite la evacuación del agua filtrada a un canal perimetral exterior. Esta configuración puede simplificar la construcción de la instalación y mejorar el control del recorrido del agua.
Ventajas de los paneles prefabricados
- Rapidez de ejecución.
- Mayor de seguridad en obra.
- Reducción de costes.
- Mejor acabado final del filtro.
- Adaptabilidad a distintas dimensiones tanto en planta como en altura.
- Facilidad para lograr la aireación del filtro a través de las ventanas de los paneles prefabricados.
- Cómoda impermeabilización de las juntas verticales entre paneles.
Paneles de infiltración para pavimentos permeables
El Panel de infiltración GeoDrain para pavimento es una pieza rígida de plástico destinada a la colocación de pavimento de hormigón. Las juntas de la rejilla permiten la infiltración natural del agua de lluvia en la base.
La superficie permanece drenada y, al mismo tiempo, el agua vuelve de forma natural al suelo. Los huecos de la rejilla tienen unas dimensiones de 20,2 x 20,2 cm y una altura de 4 cm, pudiendo rellenarse cada hueco con pavimento de hormigón en diferentes combinaciones, por ejemplo, en dimensiones de 20 x 10 cm, 10 x 10 cm o 20 x 20 cm, siempre con una altura de 4 cm.
Este tipo de panel puede ser pertinente cuando el objetivo es reducir la acumulación superficial de agua y conservar la permeabilidad del pavimento. Su aplicación no sustituye la preparación técnica de la base ni el análisis de las condiciones del terreno.
Preparación de la base y estudio del terreno
Antes de la colocación, es necesaria la preparación de la base conforme al proyecto de construcción, precedida por un estudio geológico del terreno. También es importante determinar la permeabilidad del suelo para definir si es necesario realizar un drenaje del terreno.
El proyecto debe tener en cuenta las condiciones del suelo y la finalidad de la instalación. La capacidad de infiltración dependerá de la relación entre la rejilla, las capas de apoyo y la permeabilidad real del terreno.
Características del panel de infiltración GeoDrain
| Concepto | Valor |
|---|---|
| Material | LD-PE (reciclado) |
| Capacidad de carga | 3 t/m2 |
| Dimensiones | 50 x 50 x 5 cm |
| Reciclable | 100% |
| Consumo | 4 uds./m2 |
| Peso | 1,68 kg/ud. |
| Color | negro |
| Resistencia a la temperatura | de -30 °C a +80 °C |
Ventajas del panel de infiltración
- diseño único
- alta resistencia
- seguro para el medio ambiente
- instalación sencilla - cierres integrados
- excelente permeabilidad al agua

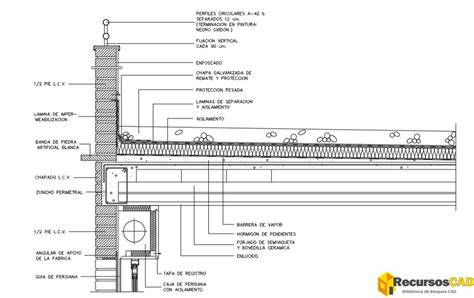

Losas filtrantes y aislantes para cubiertas
Las losas filtrantes y aislantes se utilizan principalmente en cubiertas planas visitables o técnicas, donde deben combinarse el drenaje, la protección de la impermeabilización, el aislamiento térmico y la resistencia al tránsito o al apoyo de instalaciones.
Campo de Aplicación
- Cubiertas técnicas sobre soportes (plots).
- Losa filtrante y aislante para cubiertas planas visitables.
- Pasillos técnicos en cubiertas no transitables acabadas en grava.
- Rehabilitación y transformación de cubiertas no transitables.
- Superficie de apoyo de equipos en cubiertas no transitables e instalaciones en general.
- Zonas estériles en cubiertas ajardinadas.
- Obra nueva y rehabilitación.
La estructura de DANOLOSA NOx combina un pavimento superior de hormigón poroso con una base de poliestireno extruido. El hormigón funciona como protección mecánica, mientras que el XPS aporta aislamiento térmico y la porosidad favorece la capacidad filtrante.
Ventajas y prestaciones funcionales
- Aligeran el peso de la cubierta frente a otro tipo de protecciones pesadas.
- Alta resistencia a la compresión, permite el transito de personas.
- Añade a la cubierta aislamiento térmico y pavimento transitable.
- Gran capacidad filtrante, permite instalación y transito en condiciones metereológicas adversas.
- No necesita juntas de pavimento gracias al “rebaje” de 1-2 mm de la capa de hormigón poroso respecto de la base aislante de XPS.
- Permite la colocación de bancadas y soportes para la colocación de equipos e instalaciones.
- Protege la impermeabilización.
- Rendimiento en la purificación fotocatalítica de NOx > 8 % (Clase 3).
- Se puede desmontar, facilitando el acceso a la impermeabilización.
- Sencilla instalación.
Colocación de losas filtrantes sobre la impermeabilización
Preparación del soporte
Una vez realizada la impermeabilización, la cubierta debe quedar lisa, uniforme, limpia, desprovista de objetos extraños. La regularidad del soporte es necesaria para que las piezas queden correctamente apoyadas y para evitar puntos de concentración de cargas.
En el caso de tratarse de una impermeabilización sintética, es necesario aplicar un fieltro de poliéster de 300 gr/m², DANOFELT® PY 300 entre la membrana y la losa aislante
Colocación de las piezas
Se coloca en obra sin material de agarre, depositándose con cuidado apoyando su capa aislante, preferiblemente sobre una capa antipunzonante geotextil que cubra la impermeabilización. Las placas irán depositadas a tope, sin juntas de dilatación.
No es necesario utilizar relleno en las juntas. No usar martillos para encajar o nivelar las piezas.
En cambios de limahoyas y limatesas oblicuas, se deberá cortar la pieza con una radial de bajas r.p.m. Se deberá dejar un pequeño espacio (3 5 mm) para permitir las dilataciones cuando nos encontremos elementos singulares como claraboyas, etc.
Su uso sobre soportes (plots) se restringe a soportes con cabeza cuadrada de 200 mm como mínimo. Utilizar para el corte de la cerámica una máquina tipo radial de bajas r.p.m. tipo DU-200-L refrigerada por agua o similar.
Datos dimensionales de la losa filtrante y aislante
| Concepto | Valor |
|---|---|
| Largo | 50 cm |
| Ancho | 50 cm |
| Espesor total | 85 mm |
| Dimensiones del hormigón | 495 x 495 (±1) mm |
| Dimensiones XPS | 500 x 500 (±2) mm |
| Espesor del aislante | 50 (±1) mm |
| Espesor del hormigón | 33(+/- 3) mm |
| Masa | 15 ± 1 kg |
| Color | Blanco |
Resistencia mecánica y comportamiento frente a cargas
La resistencia mecánica es especialmente importante cuando los paneles o losas deben soportar el tránsito de personas, equipos, bancadas, soportes o cargas puntuales. En las losas aislantes, la capa de hormigón protege el XPS y distribuye las cargas hacia la base.
| Concepto | Valor | Norma |
|---|---|---|
| Carga rotura a compresión a 28 días (carga concentrada sobre Ø 20 cm) | >30 kN | - |
| Carga rotura flexión | >3,5 kN | - |
| Comportamiento a compresión a 25% (≥ MPa) | 0.31 | UNE-EN 1339 |
| Comportamiento a compresión a 5% | 0.3 | UNE-EN 1339 |
| Resistencia a compresión | 300 kPa | - |
| Resistencia a carga puntual a 250 N | Sin defectos | DIT 550/10; DIT 551/10 |
| Resistencia a impacto a 10 J (Ø mm) | <13 | DIT 550/10; DIT 551/10 |
| Deformación bajo carga de 40 KPa | < 5 % | - |
Resistencia del hormigón
| Concepto | Valor | Norma |
|---|---|---|
| Carga a la rotura del hormigón | 1,3 kN | - |
| Resistencia a la compresión del hormigón a 3 días | 9,4 MPa | UNE-EN 12390-3: 2009 |
| Resistencia a la compresión del hormigón a 21 días | 11.6 MPa | UNE-EN 12390-3: 2009 |
| Resistencia a la compresión del hormigón a 28 días | 12.5 MPa | UNE-EN 12390-3: 2009 |
| Resistencia flexión hormigón | 1,3>= 1,3 MPa | UNE-EN 1339 |
Absorción, filtración y aislamiento térmico
La capacidad filtrante de una losa depende de la porosidad y de la absorción de agua del hormigón poroso. La estructura debe permitir el paso del agua sin comprometer la estabilidad ni la protección de la impermeabilización.
| Concepto | Valor | Norma |
|---|---|---|
| Absorción de agua por difusión 50 % | <3 % | - |
| Absorción de agua por difusión 60 % | <2,7 % | - |
| Absorción de agua por difusión 80 % | <1,5 % | - |
| Absorción de agua por inmersión | ≤ 1,5 % | - |
| Porosidad poros interconectados | > 20 % | - |
| Conductividad térmica XPS | 0.033 W/m K | EN 12667 - EN 12939 |
| Densidad del aislante | 35 | EN 1602 |
| Estabilidad dimensional XPS | ≤ 5 | - |
La porosidad de poros interconectados superior al 20 % favorece la función filtrante del hormigón poroso. La conductividad térmica del XPS es de 0.033 W/m K.
Comportamiento frente al fuego y prestaciones ambientales
| Concepto | Valor | Norma |
|---|---|---|
| Comportamiento a fuego externo | Broof(t1) | UNE-EN 1339 |
| Reacción al fuego del aislante | E | UNE-EN 13501-1 |
| Reacción al fuego del hormigón | A | - |
| Índice de reflectancia solar (IRS) | 40,3 ± 11,1 (valor para coeficiente convección medio) | ASTM E1980-11 |
| Rendimiento en la purificación fotocatalítica de óxidos de nitrógeno | >8 (Clase 3) | UNE 127197-1 |
El tratamiento fotocatalítico de la superficie proporciona un rendimiento en la purificación fotocatalítica de óxidos de nitrógeno superior al 8 % (Clase 3). El comportamiento a fuego externo está clasificado como Broof(t1).
Manipulación, corte, transporte y almacenamiento
Se debe transportar en palets. Mercancía no considerada como peligrosa en el transporte.
Las máquinas de corte deben estar en un local ventilado. Mantener alejado de las llamas y fuentes de calor.
Mantener en lugares ventilados, referiblemente en locales provistos de sistemas anti-incendios, ya que puede liberar restos de etanol (trazas) provenientes del proceso de producción.
Las piezas deben manipularse con cuidado para evitar daños en los bordes y en la capa de hormigón poroso. No usar martillos para encajar o nivelar las piezas.
Variaciones de aspecto y mantenimiento
La aparición de eflorescencias de origen portlandita, caracterizadas por cambiar la tonalidad del color de la losa, no suponen disminución de sus prestaciones. Debido a las posibles variaciones en la tonalidad de las materias primas pueden variar también las tonalidades entre losas del mismo color.
Estas variaciones de tonalidad deben diferenciarse de los daños mecánicos, las roturas o los defectos derivados de una colocación incorrecta. La superficie debe conservarse limpia y libre de elementos que puedan impedir el drenaje o concentrar cargas.
Cómo elegir un panel filtrante para una cimentación o base constructiva
La selección debe comenzar por la función principal del elemento. Para un filtro biológico, son relevantes la aireación, la evacuación del agua filtrada y la adaptación a las dimensiones de la instalación. Para un pavimento permeable, son determinantes la capacidad de infiltración, la preparación del terreno y la resistencia a las cargas de uso.
Cuando se trata de una cubierta, deben considerarse simultáneamente la protección de la impermeabilización, el aislamiento térmico, la resistencia a compresión, la accesibilidad para mantenimiento y la compatibilidad con soportes, claraboyas y otros elementos singulares.
- Función hidráulica: comprobar si el agua debe infiltrarse en el terreno, evacuarse a un canal perimetral o atravesar una capa porosa.
- Condiciones del suelo: determinar la permeabilidad del suelo y definir si es necesario realizar un drenaje del terreno.
- Cargas: verificar la capacidad de carga y la resistencia a cargas puntuales, tránsito, equipos y soportes.
- Compatibilidad con la impermeabilización: prever una capa antipunzonante geotextil cuando sea necesaria y aplicar un fieltro de poliéster de 300 gr/m² en el caso indicado.
- Instalación: comprobar las dimensiones, los sistemas de unión, las tolerancias y la necesidad de realizar cortes.
- Mantenimiento: valorar si el sistema puede desmontarse para facilitar el acceso a la impermeabilización o a las capas inferiores.
- Condiciones de uso: tener en cuenta el tránsito, la exposición a la intemperie, las temperaturas y la presencia de equipos o instalaciones.
Normativa y certificación
DIT 550R "ESTERDAN PENDIENTE CERO". DIT 550R "DANOPOL PENDIENTE CERO" Material contemplado en el CTE y CEC. ETE 18/0328 “DANOLOSA”.
Las normas y documentos indicados permiten relacionar las prestaciones declaradas con los ensayos correspondientes. La aplicación concreta debe ajustarse al proyecto, a las condiciones del soporte y a la normativa legal vigente.
Sistema de Tratamiento de Aguas Cloacales Eternit®: Disposición del Terreno de Infiltración (03/03)
Precauciones de aplicación
Una vez realizada la impermeabilización, la cubierta debe quedar lisa, uniforme, limpia, desprovista de objetos extraños. Se coloca en obra sin material de agarre, depositándose con cuidado apoyando su capa aislante, preferiblemente sobre una capa antipunzonante geotextil que cubra la impermeabilización.
Las placas irán depositadas a tope, sin juntas de dilatación. No es necesario utilizar relleno en las juntas. No usar martillos para encajar o nivelar las piezas.
Se deberá dejar un pequeño espacio (3 5 mm) para permitir las dilataciones cuando nos encontremos elementos singulares como claraboyas, etc. Su uso sobre soportes (plots) se restringe a soportes con cabeza cuadrada de 200 mm como mínimo.
La información se aplica únicamente a la (s) aplicación (es) y al (los) producto (s) a los que se hace expresamente referencia. En caso de cambios en los parámetros de la aplicación, o en caso de una aplicación diferente, consulte el Servicio Técnico de DANOSA previamente a la utilización de los productos DANOSA.
La información aquí contenida no exonera la responsabilidad de los agentes de la edificación de ensayar los productos para la aplicación y uso previsto, así como de su correcta aplicación conforme a la normativa legal vigente.
