Una placa filtrante con fiola permite separar sólidos y líquidos mediante una placa porosa integrada y filtración asistida por vacío, sin necesidad de utilizar papel de filtro adicional. Este sistema resulta especialmente útil cuando se necesitan filtrados limpios, rapidez de operación y un control preciso de la porosidad.
El embudo con placa filtrante combina en una sola pieza el embudo clásico y un sistema de filtración integrado, permitiendo separar sólidos y líquidos sin necesidad de papel filtro adicional. Su placa porosa de vidrio sinterizado garantiza una filtración uniforme, resistente a disolventes y altas temperaturas.
Qué es una placa filtrante con fiola
La placa filtrante con fiola es un conjunto de laboratorio formado por un embudo o cuerpo filtrante con una placa porosa y una fiola o matraz receptor, normalmente conectado a un sistema de vacío. En el laboratorio, la fiola puede corresponder a un matraz Kitasato, que incorpora una salida lateral para aplicar succión y acelerar el paso del líquido a través de la placa.
El embudo de placa filtrante emerge como una solución de ingeniería avanzada. Este utensilio, fabricado con vidrio de borosilicato, incorpora una placa de vidrio porosa (frita) sinterizada en su base, eliminando la necesidad de medios filtrantes desechables.
Su principal ventaja reside en la velocidad y la pureza. Al estar diseñado para trabajar bajo succión (filtración al vacío), este tipo de embudo de laboratorio acelera drásticamente la separación de un sólido o precipitado del líquido.
Cómo funciona la filtración al vacío
Durante el proceso, la mezcla se coloca sobre la placa porosa y el vacío se aplica en la fiola receptora. La diferencia de presión impulsa el líquido a través de los poros, mientras que las partículas sólidas quedan retenidas sobre la superficie o en la estructura de la placa.
El embudo Büchner de vidrio se utiliza sobre un matraz Kitasato (matraz con salida lateral para vacío) para la filtración por succión. La succión acelera la velocidad a la que el líquido atraviesa la placa porosa.
Tras una síntesis en un reactor de vidrio para laboratorio, la mezcla de reacción se transfiere a este embudo para aislar el producto sólido (el precipitado). Es el paso final antes del secado y la caracterización.
Los equipos para filtración son equipos altamente adecuados para llevar a cabo ensayos de separación del agente desecante de una solución orgánica. Además, estos sistemas permiten la aplicación segura de vacío mediante el uso de una trompa de agua para vacío con válvula de rebote.
La placa de vidrio sinterizada
La característica distintiva de estos embudos es la placa de vidrio porosa. Esta placa, también conocida como frita, se crea calentando partículas de vidrio hasta que se fusionan parcialmente, formando una matriz con poros interconectados de tamaño altamente controlado.
El vidrio de borosilicato comparte la misma inercia química y resistencia al choque térmico que el resto del instrumental de alta calidad. Puede utilizarse con ácidos y bases calientes sin degradarse, algo que el papel de filtro no puede soportar.
La placa porosa de vidrio sinterizado garantiza una filtración uniforme, resistente a disolventes y altas temperaturas. Esta característica permite emplear el sistema en laboratorios químicos, farmacéuticos o industriales que necesitan precisión, limpieza y eficiencia en sus procesos de filtrado.
Ventajas frente al papel de filtro
Pureza analítica
Al eliminar el papel de filtro, se elimina cualquier riesgo de contaminación por fibras o de lixiviación de extractos orgánicos presentes en el papel. Esto es crucial en análisis de trazas o en la preparación de productos farmacéuticos.
Garantiza una pureza inigualable del filtrado. La estandarización también mejora el control del procedimiento, ya que se eliminan las diferencias entre marcas, porosidades y formas de plegado del papel.
Resistencia química y térmica
La placa, al ser de vidrio de borosilicato, comparte la misma inercia química y resistencia al choque térmico que el resto del instrumental de alta calidad. Puede utilizarse con ácidos y bases calientes sin degradarse, algo que el papel de filtro no puede soportar.
Mayor velocidad
Los embudos de placa filtrante están diseñados para la filtración asistida por vacío o succión. Esto reduce el tiempo de aislamiento de precipitados de horas a minutos, aumentando significativamente la eficiencia operativa.
Repetibilidad
El uso de la placa filtrante elimina la variabilidad asociada con el papel de filtro (diferentes marcas, diferentes porosidades, errores de plegado), estandarizando el paso de purificación analítica.
Menor generación de residuos
Al eliminar el uso de papel de filtro, se reduce la cantidad de residuos sólidos contaminados generados por cada experimento.
Grados de porosidad
El rendimiento del embudo de placa filtrante de laboratorio depende del tamaño de los poros de la placa, clasificados por códigos (generalmente del 0 al 5 o 0 a 7, dependiendo del fabricante).
| Tipo de porosidad | Ejemplos | Aplicación |
|---|---|---|
| Porosidad gruesa | P40/P100 | Filtración muy rápida de precipitados gruesos o difusión de gases. |
| Porosidad media | P10/P16 | La mayoría de los precipitados cristalinos de tamaño medio. |
| Porosidad fina | P1.6/P4 | Retención de precipitados muy finos y análisis de microorganismos. |
La porosidad gruesa se utiliza para la filtración muy rápida de precipitados gruesos o para la difusión de gases. Es ideal para separaciones preliminares.
La porosidad media es el rango más común. Es efectivo para la mayoría de los precipitados cristalinos de tamaño medio.
La porosidad fina se utiliza para retener precipitados muy finos o para el análisis de microorganismos. La velocidad de flujo es menor, pero la retención de partículas es máxima.
Comprender los distintos grados de porosidad de estas placas y su aplicación específica es fundamental para optimizar cualquier protocolo de aislamiento o análisis.
Tipos de embudos con placa filtrante
Embudo Büchner de vidrio
Aunque el embudo Büchner clásico es de porcelana, la versión de vidrio con placa filtrante es el estándar en la química analítica y de síntesis por su visibilidad y resistencia.
Se utiliza sobre un matraz Kitasato (matraz con salida lateral para vacío) para la filtración por succión. La succión acelera la velocidad a la que el líquido atraviesa la placa porosa.

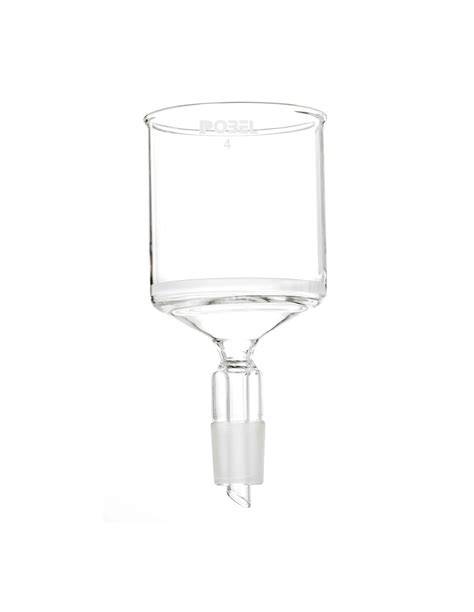

Embudo cilíndrico con unión esmerilada
Este es un diseño más especializado que se integra directamente en sistemas modulares. Al tener una unión esmerilada, este embudo puede acoplarse directamente a la boca de un recipiente receptor o a un puerto de un sistema cerrado.
Esto es vital para la filtración de productos sensibles al aire o a la humedad, como los producidos en reactores de vidrio para laboratorio bajo atmósfera inerte. Garantiza la estanqueidad del filtrado.
También se puede utilizar a la inversa: para filtrar el gas que entra al reactor de vidrio para laboratorio, asegurando que solo el gas puro pase al sistema de reacción.
Aplicaciones en síntesis y purificación
Aislamiento de precipitados
El embudo de placa filtrante es una herramienta esencial para la post-reacción de síntesis que tienen lugar en los reactores de vidrio para laboratorio.
Tras una reacción, el sistema permite separar rápidamente el producto sólido de la fase líquida, antes de proceder al secado y a la caracterización. Maximiza la eficiencia del aislamiento de productos.
Preparación de muestras analíticas
En el análisis instrumental, la muestra debe estar impecablemente limpia para proteger los componentes sensibles del equipo.
Antes de la inyección en cromatógrafos (HPLC o GC) o en espectrómetros, la filtración a través de un embudo de placa filtrante de porosidad fina elimina las micropartículas que podrían dañar las columnas o los inyectores, asegurando la longevidad de los equipos.
Los equipos son completamente esterilizables en autoclave, lo que los convierte en una opción ideal para aplicaciones de microbiología y preparación de disolventes para HPLC.
Manipulación de materiales sensibles
Cuando se trabaja con compuestos higroscópicos o que se descomponen en presencia de aire, la filtración al vacío en un sistema cerrado, asistida por este embudo, es obligatoria.
El embudo de placa filtrante se puede configurar dentro de una guantera o conectarse a un puerto inerte, permitiendo que la filtración se realice sin exponer el producto al oxígeno. Asegura la estabilidad de los compuestos reactivos.
Filtración de gases
Los sistemas con unión esmerilada pueden utilizarse para filtrar el gas que entra al reactor de vidrio para laboratorio, asegurando que solo el gas puro pase al sistema de reacción.
Placas filtrantes de profundidad
La principal ventaja de los filtros en profundidad es su gran capacidad de retención de contaminantes, como oposición a la filtración en superficie, donde éstos son retenidos por una simple acción mecánica de cribado superficial.
Las placas filtrantes de profundidad se utilizan en filtración desbastante, filtración abrillantante y filtración esterilizante. Las aplicaciones incluyen los sectores de alimentación y bebidas, las industrias químico-farmacéuticas y la cosmética-perfumería.
Composición
- Fibras de celulosa
- Diatomeas naturales
- Perlitas
- Carboximetilcelulosa (< 1,5%)
- Poliamidoamina (agente resistencia en húmedo <1,5%)
Además de los formatos más usuales en filtros prensa 40×40 o 60×61 cm, podemos suministrar cualquier formato con o sin taladros.
Las placas serie especial KAC con un alto contenido en carbón activo de hasta el 60% retienen ácidos grasos, decoloran y deodorizan el producto. Son muy apreciadas también para redondear el sabor y reducir astringencias en algunas bebidas.
Fases de filtración con placas de profundidad
Filtración desbastante
Las placas desbastantes tienen una porosidad de 7 a 50 micras, retienen las partículas de gran tamaño y ofrecen grandes rendimientos de filtración, estando compuestas con una elevada proporción de tierras de diatomeas.
Filtración clarificante
Las placas clarificantes tienen una porosidad entre 3,5 a 7 micras, producen en los líquidos un efecto de abrillantamiento y encuentran en estas placas su mayor utilización en enología.
También se utilizan como prefiltro antes de la filtración final o esterilizante.
Filtración esterilizante
Las placas esterilizantes tienen una porosidad entre 0,6 a 2 micras y permiten una importante retención de microorganismos como levaduras y bacterias, pero nunca consiguen una total esterilidad del líquido filtrado, ofreciendo un caudal de filtración muy reducido.
Especificaciones de placas filtrantes
| Placa | Gramaje gsm | Espesor mm | Permeabilidad Its/min m² | Retención microbiológica | Rating μm | Grado de filtración |
|---|---|---|---|---|---|---|
| KA-05 | 675-825 | 3.85-4.35 | 2468-4444 | 40-50 | Desbastante | |
| KA-01 | 700-855 | 3.35-3.80 | 1723-3064 | 25-30 | Desbastante | |
| KA-3 | 720-880 | 3.10-3.50 | 5271-9374 | 7-11 | Desbastante | |
| KA-295 | 1080-1320 | 3.95-4.45 | 764-1358 | 25-30 | Desbastante | |
| KA-5 | 800-900 | 2.10-2.30 | 326-489 | 3.5-5.0 | Desbastante | |
| KA-035 | 945-1155 | 3.55-4.00 | 1119-1989 | 4.0-7.0 | Desbastante | |
| KA-10 | 1030-1270 | 3.50-4.00 | 485-885 | 2.5-3.5 | Clarificación | |
| KA-11 | 1100-1300 | 3.50-3.70 | 233-280 | 2.0-3.0 | Clarificación | |
| KA-12 | 1150-1300 | 3.50-3.70 | 127-174 | 99.98 | 1.00-2.25 | Clarificación |
| KA-15 | 1225-1425 | 3.40-3.60 | 80-95 | 99.998 | 0.80-1.00 | Clarificación |
| KA-25 | 1300-1500 | 3.70-3.90 | 69-81 | 99.999 | 0.60-1.00 | Estéril |
| KA-30 | 1400-1600 | 3.50-4.00 | 50-65 | 99.9999 | 0.40-0.60 | Estéril |
| KA-40 | 1400-1600 | 3.70-3.90 | 43-52 | 99.99999 | 0.25-0.45 | Super Estéril |
| KA-50 | 1500-1700 | 3.90-4.10 | 10-16 | 99.99999 | 0.04-0.20 | Super Estéril |
Condiciones de trabajo de las placas
| Serie | Condición |
|---|---|
| De KA-05 a KA-5 | -0,3 bar at 20ºC |
| De KA-035 a KA-50 | 1 bar at 20ºC |
Aplicaciones en aceites, vinos y bebidas
En olivicultura, estos filtros facilitan la clarificación y conservación de aceites extraídos, ayudando a mantener aromas y consistencias óptimas durante la filtración en líneas de producción o en lotes artesanales.
El uso de filtros de placa optimiza procesos críticos en plantas de producción, bodegas y laboratorios, reduciendo pérdidas y mejorando la consistencia del aceite final.
Las placas filtrantes de 40×40 y 20×20 pueden emplearse en distintas fases de filtración de aceite de oliva y vino. Las placas desbastantes, clarificantes y esterilizantes se seleccionan de acuerdo con el tamaño de las partículas, el nivel de claridad requerido y el caudal de trabajo.
Selección de la placa filtrante
La selección debe considerar el tamaño de las partículas que se desean retener, la viscosidad del líquido, el caudal previsto, la presión de trabajo y el nivel de filtración requerido.
Para una separación preliminar se utiliza una porosidad gruesa. Para obtener un líquido más brillante se emplea una placa clarificante, mientras que las porosidades finas se destinan a la retención de partículas pequeñas y microorganismos.
El rendimiento del sistema depende de la compatibilidad entre la porosidad de la placa, el tipo de precipitado o contaminante y la presión de vacío aplicada.
Limpieza y mantenimiento
La principal desventaja de la placa filtrante es que es más difícil de limpiar que el papel. La correcta manipulación es vital para su durabilidad.
Limpieza inmediata
La limpieza debe realizarse inmediatamente después de la filtración. Si el precipitado se seca en la placa porosa, se vuelve extremadamente difícil de remover.
Contralavado
La técnica más efectiva es el contralavado: invirtiendo el flujo de succión y utilizando el solvente más adecuado para disolver los residuos, forzándolo a pasar a través de la placa en dirección opuesta a la filtración.
El contralavado evita la obstrucción permanente de los poros.
Uso de ácidos, bases y disolventes
Para residuos orgánicos, pueden usarse solventes orgánicos. Para residuos inorgánicos, se suelen utilizar soluciones de limpieza ácidas (como agua regia) o básicas (como KOH alcohólico).
La selección del agente de limpieza debe ser compatible con la placa de vidrio de borosilicato.
Inspección de la porosidad
Si notas una disminución significativa en la velocidad de filtración bajo la misma succión, es probable que la placa esté parcialmente obstruida. Es momento de realizar una limpieza profunda antes de usar el embudo en tu reactor de vidrio para laboratorio.
Evitar daños mecánicos
Nunca intentes raspar o picar la placa porosa con objetos metálicos o duros. Esto puede dañar permanentemente la estructura porosa, alterando el grado de porosidad y volviendo inútil el embudo para el trabajo de precisión.
Seguridad y compatibilidad del sistema
La filtración al vacío debe realizarse con material de vidrio adecuado y con conexiones correctamente ajustadas. Los sistemas con salida lateral, trompa de agua para vacío y válvula de rebote permiten aplicar la succión de forma controlada.
La integración hermética es especialmente importante cuando se filtran productos sensibles al aire o a la humedad. Al tener una unión esmerilada, el embudo puede acoplarse directamente a la boca de un recipiente receptor o a un puerto de un sistema cerrado.
Control de calidad y conformidad
Esta lista es de uso interno y puede servir a nuestros clientes como una guía de orientación para escoger nuestras placas más correctamente. Para crearla hemos tenido en cuenta los parámetros de características físicas, la filtración y la retención.
Los distintos análisis se realizan de acuerdo con los métodos descritos en “Arbeitskreis Technik/Analytik i.d. Europäischen Fachvereinigung Tiefenfiltration e. V.”, así como con nuestros procedimientos internos.
Estas placas filtrantes cumplen con la Recomendación XXXVI/1 de la BgVV alemana sobre papeles y cartones destinados a usos alimentarios y están de acuerdo con el Reglamento (CE) # 1935/2004 de 27 de Octubre de 2004 sobre los materiales y objetos destinados a entrar en contacto con alimentos.
Todos los productos son elaborados conforme a los requisitos recogidos en las normas UNE-EN ISO 9001 y UNE-EN ISO 14001.
Las características técnicas indicadas pueden ser modificadas por el fabricante sin previo aviso.
Impacto en la repetibilidad y la sostenibilidad
El uso de embudos de placa filtrante de laboratorio no solo mejora la pureza, sino que también tiene un impacto positivo en la sostenibilidad del laboratorio.
Al ofrecer un grado de porosidad constante y certificado, el embudo asegura una mayor repetibilidad en el aislamiento del producto, un factor clave para la validación de metodologías que utilizan reactores de vidrio para laboratorio para la síntesis de nuevos compuestos.
La combinación de una placa porosa reutilizable, una fiola receptora y la filtración al vacío permite reducir el uso de consumibles desechables y mantener un procedimiento de separación más uniforme.
El Buchner y el Kitasato. Filtración a vacío
