La provincia de Zamora lidera el desarrollo de los programas de depuración de aguas residuales en Castilla y León, con actuaciones dirigidas tanto a núcleos de entre 500 y 2.000 habitantes equivalentes como a poblaciones de entre 0 y 500 habitantes equivalentes. En el programa de 500 a 2.000 habitantes equivalentes se ha previsto la ejecución de 22 depuradoras en la provincia, mientras que el programa destinado a los núcleos más pequeños se encuentra en una fase inicial y reúne numerosos proyectos en distintas etapas administrativas y constructivas.
El objetivo de estas actuaciones es establecer sistemas de depuración adecuados para evitar los vertidos de aguas residuales sin tratar y mejorar la calidad de los ríos, arroyos y embalses receptores. Las nuevas instalaciones incorporan tecnologías como humedales artificiales, biodiscos, tanques Imhoff, sistemas de pretratamiento mediante tamices, automatización y producción de energía mediante paneles fotovoltaicos.
Programas de depuración de aguas residuales en Castilla y León
El 9 de octubre de 2020 se firmó el Protocolo General de Actuación entre la comunidad de Castilla y León y las nueve diputaciones provinciales, para promover el establecimiento de sistemas de depuración de las aguas residuales urbanas en los núcleos con población de 500 a 2.000 habitantes equivalentes. La Sociedad Pública de Infraestructuras y Medio Ambiente (Somacyl) es la encargada de la ejecución de las actuaciones y de su operación y mantenimiento durante 25 años.
Hasta el momento, el Programa de Actuación se ha desarrollado en un total de 241 depuradoras, con una dotación financiera de 140 millones de euros a compartir entre la Junta de Castilla y León (40 %), diputaciones provinciales (40 %) y ayuntamientos (20 %). La provincia de Zamora abandera el desarrollo del programa con la previsión de la ejecución de 22 depuradoras.
El programa de depuradoras para poblaciones entre 0 y 500 habitantes equivalentes en Castilla y León se encuentra en un estado inicial. El programa de depuradoras para poblaciones entre 0 y 500 habitantes equivalentes se encuentra en un estado inicial, menos avanzado que el de 500-2.000.
Financiación y gestión de las nuevas depuradoras
La financiación de las actuaciones se distribuye entre las administraciones públicas participantes: la Junta de Castilla y León aporta el 40 %, la diputación provincial aporta otro 40 % y el ayuntamiento correspondiente asume el 20 % restante. La Sociedad Pública de Infraestructuras y Medio Ambiente (Somacyl) se encarga de la ejecución de las actuaciones y de su operación y mantenimiento durante 25 años.
En determinados proyectos, el reparto financiero permite que la Junta y la Diputación aporten sus porcentajes a fondo perdido, mientras que la parte municipal se financia a 25 años por la Junta. Este modelo se aplica a las actuaciones incluidas en los programas de depuración de aguas residuales para pequeños y medianos núcleos urbanos.
Estado de los proyectos de depuradoras en Zamora
Programa para poblaciones de 500 a 2.000 habitantes equivalentes
La provincia de Zamora abandera el desarrollo del programa, donde se ha previsto la ejecución de 22 depuradoras, de las que ocho depuradoras se encuentran en funcionamiento: Alcañices, Villamor de los Escuderos, Castrogonzalo, La Bóveda de Toro, Fuentes de Ropel, Montamarta, El Perdigón y Santibáñez de Vidriales.
Once proyectos se encuentran en ejecución. Morales del Rey y Villabuena del Puente encaran la fase final del proyecto y por consecuente la fase de puesta en marcha. Ferreras de Abajo, Fuente la peña, Quiruelas de Vidriales, Corrales del Vino, Bermillo de Sayago, Carbajales de Alba y Villamayor de Campos se encuentran en estado de avance.
Por su parte, Camarzana de Tera y Vezdemarbán están pendientes de comenzar. Actualmente existen tres proyectos en fase de redacción: Manganeses de la Polvorosa, Morales del Vino y Pajares de la Lampreana.
| Situación | Municipios o proyectos |
|---|---|
| En funcionamiento | Alcañices, Villamor de los Escuderos, Castrogonzalo, La Bóveda de Toro, Fuentes de Ropel, Montamarta, El Perdigón y Santibáñez de Vidriales |
| En ejecución o avance | Morales del Rey, Villabuena del Puente, Ferreras de Abajo, Fuente la peña, Quiruelas de Vidriales, Corrales del Vino, Bermillo de Sayago, Carbajales de Alba y Villamayor de Campos |
| Pendientes de comenzar | Camarzana de Tera y Vezdemarbán |
| En fase de redacción | Manganeses de la Polvorosa, Morales del Vino y Pajares de la Lampreana |
La Comisión de Seguimiento del Plan de Depuración en localidades de 500 a 2.000 habitantes equivalentes ha acordado incluir la construcción de nuevas depuradoras de Morales del Vino y Manganeses de la Polvorosa, y la adecuación de la de Pajares de la Lampreana. Con estas obras se cierra el programa, que ha sido de carácter voluntario y, a mayores de los compromisos de la Junta de Castilla y León y de la Diputación, ha asumido la ejecución de siete depuradoras que deberían haber sido realizadas por el Gobierno de España.
En total, el Programa concluye con 22 obras en la provincia de Zamora de las cuales 8 ya están finalizadas y en funcionamiento, 11 adjudicadas y 3 en fase de redacción del proyecto. Las tres últimas han sido incluidas en la reunión de hoy. Zamora se convierte así en la primera provincia de Castilla y León que concluye el Programa de Depuración 500 a 2.000 habitantes equivalentes, con el que se han atendido la totalidad de las peticiones realizadas por los ayuntamientos.
Programa para poblaciones de 0 a 500 habitantes equivalentes
El programa de depuradoras para poblaciones entre 0 y 500 habitantes equivalentes se encuentra en un estado inicial. Hasta el momento cuenta con una única obra en ejecución, ocho proyectos adjudicados, cuatro convenios aprobados, cuatro pendientes de aprobación municipal, un proyecto en redacción, seis incluidos hoy en la comisión y 18 obras en análisis.
Lo que hace a fecha de hoy un total de 41 municipios. Zamora es la provincia que lidera el desarrollo de este programa, siendo ocho las obras adjudicadas de la provincia y contando con otros cuatro proyectos aprobados, cuatro pendientes de aprobar y un proyecto en redacción.
Zamora también es la provincia que lidera el desarrollo de este programa, con nueve obras adjudicadas: dos en Trefacio, además de las de Villalobos, Ferreras de Abajo, Manganeses de la Lampreana, Aspariegos, Mayalde, Cañizo y Santa Clara de Avedillo.
Otras ocho obras están en fase de licitación: Algodre, Pobladura de Valderaduey, Brime de Urz, Moraleja de Sayago, Cubo del Vino, San Cebrián, Entrala y Pozoantiguo. Hay, además, cuatro convenios pendientes de aprobar: Malva, Micereces de Tera, El Pego y Villanueva de Azoague.
Y tres proyectos en redacción: Santibáñez de Tera, Gallegos del Río y Pobladura del Valle. Asimismo, se han incluido nuevas depuradoras de El Pego, Gallegos del Río, Malva, Micereces de Tera, Santibáñez de Tera y Villanueva de Azoague.
Están ya adjudicadas las obras de Cañizo, Aspariegos, Riego del Camino, Santa Clara de Avedillo, Trefacio, Villarino de Sanabria y Villalobos, y en fase de redacción del proyecto las de Pozoantiguo. Además, están firmados los convenios para la ejecución de las depuradoras en Brime de Urz, El Cubo de Tierra del Vino, Moraleja de Sayago y San Cebrián de Castro.
En el transcurso del próximo mes se firmarán los convenios con los ayuntamientos de Algodre, Entrada, Pobladura de Aliste y Madridanos. El programa de depuradoras para poblaciones entre 0 y 500 habitantes equivalentes en Castilla y León se encuentra en un estado inicial y prevé la construcción de 139 instalaciones en la región con una inversión de 125 millones de euros.
Principales proyectos y depuradoras en funcionamiento
EDAR de La Bóveda de Toro
La Estación Depuradora de Aguas Residuales (EDAR) construida en La Bóveda de Toro ha recibido hoy la visita del presidente de la Diputación de Zamora, Javier Faúndez, junto con el director General de Infraestructuras y Sostenibilidad Ambiental de la Consejería de Medio Ambiente de la Junta de Castilla y León y consejero delegado de Sociedad Pública de Infraestructuras y Medio Ambiente de Castilla y León (Somacyl), José Manuel Jiménez.
Con una inversión de algo más de 493.000 euros, la EDAR de la Bóveda de Toro se encuentra dentro del Programa de Depuración 500-2.000 en Castilla y León, financiada en un 40% por la Junta, un 40% por la Diputación de Zamora y un 20% por el Ayuntamiento de la localidad.
El antiguo sistema de depuración de La Bóveda de Toro se encontraba «obsoleto» y «pese a las tareas de mantenimiento realizadas por el Ayuntamiento, el vertido no cumplía los parámetros exigidos por el organismo de cuenca», se explica desde la Diputación. La actuación de la obra se fundamenta en la nueva estación de tratamiento de aguas, ya que se ha podido aprovechar gran parte de la red de colectores existentes por encontrarse en «buen estado».
La nueva instalación de depuración cuenta con «una obra de llegada compuesta por pozo de gruesos con alivio lateral y reja de desbaste, pozo de bombeo, pretratamiento inicial, compuesto por un tamiz rotativo». El tratamiento propiamente dicho está formado por un tanque de decantación primaria y digestión y almacenamiento de fangos (tanque Imhoff) previo al tratamiento biológico (compuesto por humedales artificiales divididos en dos líneas).
El agua, una vez tratada, se conduce a la fuente de presentación y arqueta de medida para su retorno al Río Guareña, según se explica. El tratamiento biológico está compuesto por humedales horizontales, «un sistema por el cual se reproducen los procesos de eliminación de contaminantes que tienen lugar en las zonas húmedas naturales».
Este sistema se basa en balsas cubiertas de plantas macrófitas «que proporcionan el oxígeno necesario». «Las raíces se convierten en el sustrato necesario para la fijación de la población microbiana encargada de la eliminación de la contaminación».
Mientras que los fangos obtenidos durante el proceso «se almacenan en el tanque de decantación primaria para ser extraídos periódicamente y transportados a un gestor autorizado para su tratamiento y valorización». La nueva instalación se autoabastece energéticamente mediante paneles fotovoltaicos.
La planta estará conectada a la red eléctrica para asegurar el abastecimiento en épocas de menor radiación solar. La tecnología empleada genera «un bajo impacto visual y reducido coste energético de explotación». «Los procesos internos estarán totalmente automatizados, lo que permite su control en remoto», como se explica desde la Diputación.
EDAR de El Perdigón
La nueva EDAR de El Perdigón se puso en marcha con una inversión de 691.036 euros, más IVA. La localidad de El Perdigón contaba con dos puntos de vertido diferenciados.
Para tratar la totalidad de las aguas residuales ha sido necesaria la ejecución de 1.250 metros de colectores y un aliviadero para regular los excesos de caudal provenientes de episodios de lluvia. La EDAR, preparada para una población de 763 habitantes equivalentes, está dotada con un pozo de gruesos y bombeo, pretratamiento por tamiz rotativo, tanque de decantación primaria y digestión y almacenamiento de fangos y tratamiento biológico mediante un humedal artificial.
El tratamiento biológico está compuesto por humedales horizontales, un sistema por el que se reproducen los procesos de eliminación de contaminantes que tienen lugar en las zonas húmedas naturales. El sistema se basa en balsas cubiertas de plantas macrófitas que proporcionan el oxígeno necesario.
Por otra parte, las raíces se convierten en el sustrato necesario para la fijación de la población microbiana encargada de la eliminación de la contaminación. Los fangos obtenidos durante el proceso se almacenan en el tanque de decantación primaria para ser extraídos periódicamente y transportados a un gestor autorizado para su tratamiento y valorización.
Con estos procesos, la instalación de la nueva estación depuradora mejora sustancialmente la calidad del vertido sobre el arroyo de El Perdigón, respecto a la situación previa. La nueva instalación se autoabastecerá energéticamente mediante paneles fotovoltaicos.
A su vez, la planta estará conectada a la red eléctrica para asegurar el abastecimiento en épocas de menor radiación solar. La tecnología empleada genera un bajo impacto visual y reducido coste energético de explotación. Los procesos internos estarán totalmente automatizados, lo que permite su control en remoto, según explicaron fuentes de la Consejería.
EDAR de Castrogonzalo
La estación depuradora presta servicio al núcleo de Castrogonzalo y al resto de empresas del municipio y del polígono, excluyendo a las dos grandes empresas lácteas, que disponen de tratamiento propio. Esta obra, preparada para una población de diseño de 1.897 habitantes, fue la primera en ejecutarse del programa 500-2.000 en Castilla y León.
La explotación de la infraestructura, que lleva en servicio un año con un funcionamiento constante y parámetros de vertido adecuados, se llevará a cabo durante 25 años por parte de Somacyl. Su caudal de pretratamiento es:
| Periodo | Caudal de pretratamiento | Caudal de tratamiento biológico |
|---|---|---|
| Periodo estable | 2.371,75 m³/d | 1.138,44 m³/d |
| Periodo estacional | 2.488,25 m³/d | 1.194,36 m³/d |
La EDAR para el municipio de Castrogonzalo cuenta con un pozo de gruesos, con una cuchara bivalva y un pretratamiento inicial compuesto por un tamiz. A continuación, se instaló un tanque de decantación primaria anterior al tratamiento biológico resuelto con biodiscos.
La mezcla se conduce a un decantador secundario obteniendo el efluente final. El tratamiento biológico consiste en la instalación de dos contactores biológicos rotativos (CBR), formados por rotor de 3,6 metros de diámetro y 7,21 metros de longitud total, en 3 etapas, que están protegidos por una cubierta de PRFV e instalados sobre bañera de muros de hormigón armado.
Los fangos obtenidos durante el proceso se recogen en un espesador, donde se digieren y almacenan para ser posteriormente extraídos y transportados a un gestor autorizado.
EDAR de Montamarta
El objeto de la obra que ha realizado Rover e impulsada por la inversión de SOMACYL es la implantación de las nuevas infraestructuras encargadas de realizar el transporte y procesos de depuración de los vertidos de las aguas residuales que se generan en los municipios de La Bóveda de Toro, Fuentes de Ropel y Montamarta, todos ellos de Zamora.
En términos generales se han construido los siguientes elementos en el EDAR:
- Pozo de gruesos a la entrada de la EDAR con reja elevable.
- Bombeo de agua bruta hasta cota de proceso.
- Tanque Imhoff para decantación.
- Rototamiz para eliminación de residuos.
- Balsas vegetales para filtración.
- Fuente de presentación de salida de agua tratada.
- Edificio de control que alberga el cuadro general de motores, sistema de telecrontol y almacén.
- Planta fotovoltaica para autoabastecimiento eléctrico.
En la obra de Montamarta se ha construido una impulsión de 1.530 m en PVC-O para conectar el actual punto de vertido de la población con la implantación de la nueva EDAR.
Características técnicas de las nuevas instalaciones
Recogida, bombeo y pretratamiento
La actuación de la obra se fundamenta en el bombeo e impulsión previos a la planta de tratamiento que conducen las aguas desde el actual punto de vertido hasta la EDAR, situada fuera de la zona inundable del embalse de Ricobayo.
La nueva instalación de depuración cuenta con un pretratamiento inicial, compuesto por un tamiz rotativo. También se ha instalado un tanque de decantación primaria y digestión y almacenamiento de fangos anterior al tratamiento biológico.
En otras instalaciones, el sistema de llegada incorpora un pozo de gruesos con alivio lateral, una reja de desbaste y un pozo de bombeo. Estos elementos retienen los residuos de mayor tamaño y permiten elevar el agua hasta la cota necesaria para continuar el proceso.
Decantación y tratamiento biológico
El tratamiento biológico está compuesto por humedales horizontales, un sistema por el cual se reproducen los procesos de eliminación de contaminantes que tienen lugar en las zonas húmedas naturales.
Este sistema se basa en balsas cubiertas de plantas macrófitas, que proporcionan el oxígeno necesario. Por otra parte, las raíces se convierten en el sustrato necesario para la fijación de la población microbiana encargada de la eliminación de la contaminación.
En función de las características del proyecto, los humedales artificiales se dividen en dos o tres líneas. En la instalación descrita, el tratamiento biológico está compuesto por humedales artificiales divididos en tres líneas.
En Castrogonzalo, el tratamiento biológico se resuelve mediante biodiscos. La instalación cuenta con dos contactores biológicos rotativos formados por rotores de 3,6 metros de diámetro y 7,21 metros de longitud total, distribuidos en tres etapas.
Gestión de fangos
Los fangos obtenidos durante el proceso se almacenan en el tanque de decantación primaria para ser extraídos periódicamente y transportados a un gestor autorizado para su tratamiento y valorización.
En la EDAR de Castrogonzalo, los fangos obtenidos durante el proceso se recogen en un espesador, donde se digieren y almacenan para ser posteriormente extraídos y transportados a un gestor autorizado.
Está ubicada junto al la antigua cárcel de Zamora, en lo que ahora es la Escuela Taller Almaraz II, en un paraje conocido como LA CANDELADA. En este lugar se realiza el tratamiento de nuestras aguas sucias y el acondicionamiento de los fangos resultantes para su posterior aprovechamiento.
Autosuficiencia energética y control remoto
La nueva instalación se autoabastecerá energéticamente mediante paneles fotovoltaicos. A su vez, la planta estará conectada a la red eléctrica para asegurar el abastecimiento en épocas de menor radiación solar.
La tecnología empleada genera un bajo impacto visual y reducido coste energético de explotación. Los procesos internos estarán totalmente automatizados lo que permite su control en remoto.

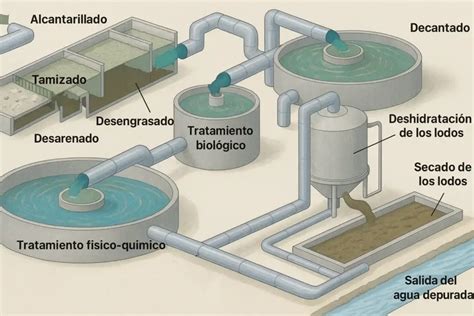

Funcionamiento de la depuradora de Zamora
El tratamiento de nuestras aguas residuales comienza con el tamizado de los residuos. Después el agua se desengrasa y se le retira la arena.
Tras decantar el líquido se le somete a un tratamiento de depuración biológico y, al final, tras otra decantación, el agua está depurada para poder ser devuelta al río cumpliendo con la legislación vigente.
A lo largo de todo el proceso de depuración se han generado fangos, que son tratados en un Digestor Anaerobio para la eliminación de sólidos volátiles y patógenos. Tras un mes aproximadamente en este reactor los fangos se deshidratan hasta reducirlos a materia seca que más tarde será usada como excelente abono en la agricultura.
En el proceso de digestión se genera gas metano que es almacenado en un gran depósito esférico, para posteriormente ser convertido en energía eléctrica que se utiliza en la propia Estación Depuradora. Un 50 % del consumo energético de la planta es resultado de la cogeneración.
Al final las aguas fecales que entraron en la E.D.A.R. se han transformado en agua cristalina y depurada, así, cuando llegan de nuevo al Duero, estamos vertiendo aguas limpias y mejorando el río en vez de empeorarlo.
Y por si fuera poco, desde la propia E.D.A.R. se envía durante el periodo estival agua depurada y desinfectada hasta el Bosque de Valorio. Así el arroyo que lo atraviesa podrá tener agua limpia todo el año, aunque haya sequía, manteniendo su caudal ecológico constantemente.
Nuevamente, el ciclo se cierra, y lo que tomamos de nuestro río, vuelve al mismo en mejores condiciones. Al final, la calidad de nuestras aguas será un indicador de nuestra propia calidad de vida y la de nuestro medio ambiente.
Proyecto de depuradora de Fermoselle
La población equivalente de la aglomeración de Fermoselle es de 3.300 h-e. En la actualidad no dispone de EDAR que trate sus aguas residuales urbanas.
El objetivo de esta actuación es satisfacer las necesidades de depuración de las aguas residuales generadas en el municipio mencionado para lo que se desarrollarán las siguientes actividades:
- Elaboración de memorias técnicas.
- Recopilación de documentación existente.
- Estudio de alternativas.
- Trabajos de campo.
- Topografía y cartografía.
- Geotecnia.
- Caracterización de efluentes.
- Estudio de la propiedad de los terrenos afectados por las obras.
- Documentación ambiental.
- Información pública.
- Redacción y edición del proyecto de construcción.
- Informes complementarios.
- Informe de viabilidad.
- Fichas de elegibilidad.
- Documentos de divulgación del proyecto.
Actuación de depuración fuera de la zona inundable de Ricobayo
La actuación de la obra se fundamenta en el bombeo e impulsión previos a la planta de tratamiento que conducen las aguas desde el actual punto de vertido hasta la EDAR, situada fuera de la zona inundable del embalse de Ricobayo.
La inversión total de la actuación, cuya población de diseño es de 759 habitantes equivalentes, ha sido de 499.038 euros, con un plazo de ejecución de siete meses. La infraestructura se encuentra dentro del programa de depuración de aguas en el tramo de 500 a 2.000 habitantes equivalentes en Castilla y León y está financiada en un 40 % por la Junta, un 40 % por la Diputación y el 20 % restante por el Ayuntamiento.
La nueva instalación de depuración cuenta con un pretratamiento inicial, compuesto por un tamiz rotativo. También se ha instalado un tanque de decantación primaria y digestión y almacenamiento de fangos anterior al tratamiento biológico (compuesto por humedales artificiales divididos en tres líneas).
El agua, una vez tratada, se conduce a la fuente de presentación y arqueta de medida para su retorno al embalse de Ricobayo. El tratamiento biológico está compuesto por humedales horizontales, un sistema por el cual se reproducen los procesos de eliminación de contaminantes que tienen lugar en las zonas húmedas naturales.
Estado general del programa regional
Desde entonces, se ha elaborado el programa de actuación para un total de 340 depuradoras, con una dotación financiera de 140 millones de euros a compartir entre la Junta de Castilla y León (40 %), diputaciones provinciales (40 %) y ayuntamientos (20 %).
La provincia de Zamora abandera el desarrollo del programa de depuración de aguas residuales en los núcleos con población de 500 a 2.000 habitantes equivalentes y de entre 0 y 500 habitantes, con cerca de medio centenar de proyectos, 46 exactamente.
La Junta de Castilla y León destaca Zamora como la provincia «más avanzada» en depuración de aguas residuales en localidades de hasta 500 habitantes equivalentes en la Comunidad autónoma. La previsión inicial es que estaremos en torno a 1200 o 1300 depuradoras de las que unas 50 corresponden a la provincia de Zamora.
El programa de depuradoras para poblaciones entre 0 y 500 habitantes equivalentes se encuentra en un estado inicial y supondrá la construcción de unas 1.300 depuradoras con una inversión de unos 125 millones de euros. Hay ya 112 actuaciones en marcha en distintos grados.
Digitalización del ciclo del agua
También se ha celebrado la comisión de seguimiento del nuevo Plan de Digitalización del Ciclo del agua, con la instalación de contadores inteligentes y la renovación de redes de abastecimiento, que contempla una inversión de 8 millones de euros para un período de cuatro años al que 43 ayuntamientos de la provincia de Zamora han solicitado participar.
El programa se ejecuta a través del convenio suscrito entre la Junta de Castilla y León, que aporta el 60 por ciento de la inversión, la Diputación de Zamora, el 20 por ciento, y los ayuntamientos, el 20 por ciento restante.
En la primera fase, se han admitido actuaciones en Morales del Vino, Villalpando, Puebla de Sanabria, Roales del Pan, Trabazos, Villanueva del Campo, Riofrío de Aliste, Manganeses de la Lampreana, Andavías, Almeida de Sayago, Almaraz, Valcabado del Pan, Moreruela de los Infanzones, La Hiniesta y Fresno de la Ribera.
En este sentido, a comienzos de año se comenzará la redacción de los proyectos respectivos con la previsión de iniciar las obras a lo largo del 2025.
¿Qué es y cómo funciona una EDAR o Estacion Depuradora de Aguas Residuales?
