El repuesto principal para un clorador salino Zodiac Ei 25 es el electrodo de 25 g/h con referencia R0759000. La referencia del equipo Zodiac Ei 25 es W383520, y los g/h indicados en la etiqueta deben coincidir exactamente con los del recambio.
El Zodiac Ei estuvo disponible en tres modelos con distintas capacidades de producción de cloro: Ei 10 (W383500), Ei 17 (W383510) y Ei 25 (W383520). Las células no son intercambiables entre gamas, y dentro de la misma gama la producción manda.
Electrodo de recambio para Zodiac Ei 25
El electrodo o célula es donde la sal se convierte en cloro. Es la pieza principal, la de mayor valor y la que marca la vida del equipo. Específica por gama y producción.
El recambio correspondiente al Zodiac Ei 25 es el electrodo de 25 g/h con referencia R0759000. La célula es el equipo: el recubrimiento de las placas determina la producción y la vida útil.
| Modelo | Producción de cloro | Referencia del equipo | Referencia del electrodo |
|---|---|---|---|
| Zodiac Ei 10 | 10 g/h | W383500 | R0758800 |
| Zodiac Ei 17 | 17 g/h | W383510 | R0758900 |
| Zodiac Ei 25 | 25 g/h | W383520 | R0759000 |
La referencia antigua del electrodo Zodiac de 25 g/h es W197621. Las células y electrodos son piezas específicas que no admiten devolución una vez servidas.
Un electrodo de Ei2 no vale en un eXO ni en un TRi, aunque el equipo se parezca por fuera. La unidad de control electrónica está diseñada para funcionar con parámetros muy específicos de la célula que la acompaña: capacidad de producción en g/h, voltaje de trabajo, sistema de inversión de polaridad y número de placas.
Montar una célula de marca o modelo distinto provoca lecturas erróneas, alarmas falsas o degradación acelerada del electrodo. La fuente entrega la corriente calculada para esa célula.
Despiece completo del clorador salino Zodiac Ei
Los recambios más habituales para este clorador son la célula, el vaso para el electrodo y las juntas de estanqueidad.
Electrónica, carcasa y alimentación
- Soporte de fijación pared con kit tornillería - W012781.
- Carta electrónica alimentación con soporte aluminio y ventilador - W083073.
- Fusible M205 3,5 AT - W110091.
- Tornillo 4×1/4’’ de fijación de tarjeta electrónica - R0743400.
- Carta electrónica de control - W083061.
- Carcasa de plástico completa - W043590.
- Carcasa de plástico parte superior - W043591.
- Raíl inferior de la carcasa de plástico - W043592.
- Adhesivo de la unidad de control - W177000.
- Tornillo M3x12 mm de fijación de tarjeta electrónica - W001481.
- Tapa delantera gris - W043780.
- Grapa de fijación cable alimentación 220V - W001371.
- Cable alimentación 220V - W052650.
La carcasa de plástico completa W043590 está disponible hasta agotar stock. Será substituida por las dos referencias W043591 & W043592.
La tapa delantera gris W043780 está disponible hasta agotar stock. Será substituida por la referencia W043600, misma pieza pero diferente acabado.
Cables, conectores y tapa de célula
- Grapa de fijación para cable de alimentación de célula - R0768100.
- Cable completo de alimentación de célula - R0740300.
- Tapa de conectores de célula - R0768000.
- Conector hembra jack 3,5 mm - R0749600.
- Conector macho alimentación 4 cables - R0737900.
La tapa de conectores para célula es compatible con los cloradores salinos Zodiac Ei, Ei², Ei² Expert, Ei² iQ, GenSalt OE, GenSalt OE iQ y GenSalt OT.
Juntas, tuercas y elementos de estanqueidad
- Tuerca de fijación de célula - R0768200.
- Junta tórica para electrodo célula - R0738500.
- Junta de tubo UK 1 ½’’ - R0767800.
- Junta de tubo EU Ø50 mm & Ø63 mm - R0769700.
Las juntas tóricas y tuercas de fijación proporcionan la estanqueidad del conjunto. Casi siempre son la respuesta a un rezume - y las piezas más baratas del despiece.
La junta tórica para célula es compatible con los cloradores salinos Zodiac Ei, Ei², Ei² Expert, Ei² iQ, GenSalt OE, GenSalt OE iQ y GenSalt OT.
La tuerca de fijación para célula también es apta para cierre de portasondas Zodiac POD (pH Link / Dual Link / TRi pH / TRi Pro).
Collarines, adaptadores y piezas de instalación
- Collarín superior de toma de carga - R0767900.
- Junta de tubo UK 1 ½’’ - R0767800.
- Junta de tubo EU Ø50 mm & Ø63 mm - R0769700.
- Suplemento adaptador de tubo 1 ½ ’’ (UK) - R0770200.
- Adaptador para tubo Ø50 mm (EU) - R0770000.
- Collarín inferior de toma de carga - R0768400.
- Abrazadera Ø 50mm - 1/2’’ - W013010.
- Abrazadera de toma de carga Ø 63 mm - 1/2’’ - W013011.
- Llave para apriete de tuerca fijación célula - R0769900.
- Corona taladro 22 mm para perforado de tubos - R0797300.
El collarín superior es para montaje de célula de clorador salino Zodiac Ei, Ei², Ei² Expert, Ei² iQ, GenSalt OE, GenSalt OE iQ y GenSalt OT.
El collarín inferior es para instalación de célula de clorador salino Zodiac Ei, Ei², Ei² Expert, Ei² iQ, GenSalt OE, GenSalt OE iQ y GenSalt OT.
El adaptador a tubo de 50 mm está diseñado para el montaje de collarines de célula de clorador salino Zodiac Ei, Ei², Ei² Expert, Ei² iQ, GenSalt OE, GenSalt OE iQ y GenSalt OT.
La abrazadera para sondas o detectores de caudal está disponible para tubería de D50 o D63 mm; en ambos casos la rosca superior es de ½" hembra.
La llave de apriete está diseñada para la célula de clorador salino Zodiac Ei, Ei², Ei² Expert, GenSalt OE y GenSalt OT.
La sierra de corona de 22 mm para taladro está diseñada para instalación de célula de clorador salino Zodiac Ei, Ei², Ei² Expert, GenSalt OE y GenSalt OT.
Detector de caudal y toma de tierra
- Detector de caudal Sika VKL05M completo, con cable y conector de 3,5 mm - R0737500.
- Adaptador 3/4»x1/2» para detector de caudal Sika - R0797200.
- Kit de toma de tierra para corrientes parásitas - R0673800.
El detector de caudal es para cloradores salinos Zodiac Ei, TRi, TRi Expert e Hydroxinator, modelos anteriores a 2017.
El adaptador de ½" a ¾" es para detectores de caudal de cloradores salinos Zodiac Ei, Ei² Expert, TRi, TRi Expert, TRi Expert LS, eXO iQ, eXO iQ LS, GenSalt OT, Hydroxinator e Hydroxinator iQ.
El kit de toma de tierra para corrientes parásitas está diseñado para su montaje en sistemas de tuberías con cloradores salinos o bombas dosificadoras Zodiac.
Protección durante el invierno
- Tapón de invernaje para la célula - R0770100.
El tapón de hibernaje, en las gamas que lo contemplan, sustituye al electrodo durante el invierno para que descanse fuera del agua.

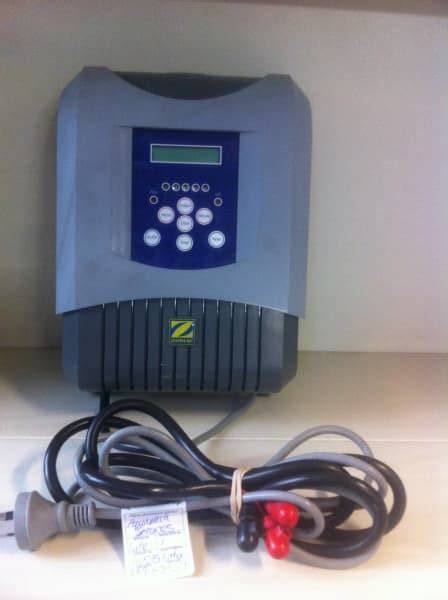

Cómo identificar correctamente un Zodiac Ei 25
El lanzamiento del Zodiac Ei tuvo lugar en 2009, destacando por su diseño de fácil instalación de la célula gracias al sistema "Quick Fix". Estuvo disponible en tres modelos con distintas capacidades de producción de cloro: Ei 10 (W383500), Ei 17 (W383510) y Ei 25 (W383520).
Antes de pedir, ten a mano gama y producción en g/h, indicadas en la etiqueta del equipo. Localiza el nombre que aparece en el frontal de tu equipo y comprueba que indica Ei, no Ei², Ei² Expert, eXO, TRi o GenSalt.
La producción de 25 g/h debe coincidir con la referencia del electrodo R0759000. No basta con que la carcasa tenga una forma parecida, porque cada familia utiliza su propia electrónica, conexión, vaso y célula.
Tres sitios donde mirar, por orden de fiabilidad:
- Frontal del equipo: Zodiac serigrafía el nombre de la gama (Ei2, eXO, TRi, GenSalt, Hydroxinator.) bien visible.
- Etiqueta lateral o trasera: además del modelo, indica la producción en g/h, el otro dato imprescindible.
- Manual o factura de la instalación, si los conservas.
Con esos dos datos - gama + producción - entra en la subcategoría correspondiente del directorio de esta página y todo lo que veas será compatible con tu equipo.
Si la etiqueta está borrada, la forma de la carcasa, el display y el tipo de vaso suelen bastarnos para identificar la gama.
Gamas Zodiac que no deben confundirse con el Ei 25
| Familia | Qué la caracteriza |
|---|---|
| Ei / Ei2 / EiSalt | La familia compacta que se monta sobre la tubería con collarines. El Ei2 es la evolución del Ei, y las versiones Expert añaden regulación integrada. |
| eXO / eXO iQ / eXO iQ LS | Gama superior con vaso de célula independiente. El sufijo iQ indica conectividad (control desde app); LS identifica la versión con sonda de baja salinidad. |
| GenSalt OE / OT | Gama pensada para instalación sencilla. OE y OT distinguen las dos configuraciones de la serie. |
| TRi / TRi Expert / TRi pH / TRi Pro | La familia de gran formato con vaso transparente. Las variantes añaden regulación de pH y control avanzado. |
| Hydroxinator iQ | El equipo del sistema MagnaPool, mineralizado con magnesio, con célula específica del sistema. |
| LM2 | Gama veterana, todavía muy presente en piscinas españolas. |
No - son gamas distintas aunque los nombres se parezcan y los equipos compartan aire de familia. Regla de oro: si tu equipo pone "Ei2" en el frontal, tu sección es la de Ei2 - ni la de Ei, ni la de Ei2 Expert.
Lo mismo ocurre con las otras familias: eXO no es eXO iQ, y TRi no es TRi Expert. La versión exacta está serigrafiada en el frontal del equipo.
Las células no son intercambiables entre gamas. Un electrodo de Ei2 no vale en un eXO ni en un TRi, aunque el equipo se parezca por fuera.
Diagnóstico antes de cambiar el repuesto
| Síntoma | Causa más probable | Qué revisar |
|---|---|---|
| Produce poco cloro | Sal baja, célula calcificada o agua fría | Medir sal real, limpiar célula, temperatura del agua |
| Cloro insuficiente al 100% con todo en rango | Célula agotada | Electrodo de tu gama y producción |
| El equipo no enciende | Fusible o cable de alimentación | Fusible primero, después cable de red |
| Producción intermitente | Conectores de célula con corrosión | Cable de célula y tapa de conectores |
| Rezume en el vaso o alojamiento | Junta tórica vencida | Junta antes que vaso |
| Errores de detección con la bomba en marcha | Sensor de caudal o filtro sucio | Caudal real, estado del filtro, sensor |
| La tuerca de la célula no afloja | Cal en la rosca | Antical + llave oficial; nunca palanca metálica |
El clorador produce poco cloro
Antes de comprar la célula, descarta lo barato: sal real, mídela, no te fíes solo del display, cal en las placas y agua fría.
Sal medida de verdad: tras rellenos de agua o lluvias, el nivel baja sin que el display se entere. Con sal baja, ningún clorador produce.
Cal en la célula: depósitos blancos en las placas. Límpiala con ácido muy diluido y vuelve a probar.
Horas de filtración: el clorador solo trabaja con la bomba en marcha.
Si tras todo esto el cloro sigue sin llegar con el equipo al máximo, entonces sí: electrodo agotado.
Producción intermitente o fallos de conexión
Los cables y conectores de célula proporcionan la alimentación del electrodo. Son sospechosos habituales cuando la producción va y viene.
En caso de producción intermitente, revisa el cable de célula y la tapa de conectores.
Fugas en el vaso de la célula
Si aparece un rezume en el vaso o alojamiento, la causa más probable es una junta tórica vencida. Revisa primero la junta antes de sustituir el vaso.
Tuerca de célula bloqueada
La cal en la rosca puede impedir que la tuerca de la célula se afloje. Utiliza antical y la llave oficial; nunca uses una palanca metálica.
Mantenimiento del electrodo Zodiac Ei 25
Da igual la gama: el desgaste del electrodo depende casi por completo de cómo se le trate.
Control del pH
Mantén el pH clavado en 7,2-7,4. La electrólisis salina sube el pH de forma natural, y el pH alto multiplica la calcificación sobre las placas.
Si peleas con la cal cada mes, tu problema es el pH - considera una regulación automática de pH.
Limpieza de la célula
Realiza la limpieza solo cuando hay cal visible, con ácido muy diluido, 1 parte en 10 de agua, añadiendo el ácido sobre el agua y solo mientras burbujee.
Jamás rascar con metal: el recubrimiento que produce el cloro no se regenera.
En cloradores sin inversión automática, las placas de la célula acumulan cal y minerales que reducen su rendimiento. Limpieza recomendada cada 3-6 meses, según dureza del agua, por inmersión en una solución de ácido clorhídrico diluido al 10% durante unos minutos.
Nunca frotar las placas con materiales abrasivos, raya el recubrimiento de titanio y mata el electrodo.
Invernaje
Con agua por debajo de ~15 °C la electrólisis apenas produce cloro útil pero sigue desgastando placas.
En las gamas con tapón de hibernaje, retira el electrodo, monta el tapón y guarda la célula limpia y seca hasta la primavera.
Clorador salino Zodiac Ei, tratamiento de agua de piscina por electrólisis salina
Vida útil y señales de desgaste
La vida útil típica de una célula de clorador salino es de 3 a 7 años, o equivalentemente entre 5.000 y 12.000 horas de funcionamiento.
Se mide en horas de electrólisis, no en años de calendario - y depende sobre todo del trato. Con agua equilibrada y buenos hábitos, una célula da varias temporadas completas; con pH alto crónico y cal permanente, puede agotarse en la mitad de tiempo.
Los factores que más influyen son la calidad del agua, la salinidad, la presencia de inversión de polaridad automática y el mantenimiento manual.
Señales de que se acerca el final:
- Necesitas subir el porcentaje de producción para el mismo cloro libre que antes lograbas a menos.
- Las placas muestran el recubrimiento desgastado: zonas metálicas claras donde antes había capa oscura.
- Cloro insuficiente al 100% con sal, pH y estabilizante en rango.
- El nivel de cloro del agua no sube aunque el equipo indique producción.
Antes de sentenciarla, descarta lo barato: sal real, cal en las placas y agua fría. Una célula "muerta" en abril suele ser una célula sucia en agua a 14 °C.
La buena noticia: cuando toca sustituirla, el resto del equipo - electrónica, vaso, instalación - normalmente tiene mucha vida por delante.
Repuestos eléctricos del Zodiac Ei
La unidad de control electrónica del clorador suele tener una vida muy larga, pero ocasionalmente falla.
- Fuente de alimentación: convierte la corriente de red en la tensión específica de electrólisis.
- Placa base: contiene la electrónica de control.
- Fusible: protege la electrónica de sobrecargas.
- Cables: cables de conexión célula-control y de alimentación.
Cuando el equipo no enciende, revisa primero el fusible M205 3,5 AT con referencia W110091 y después el cable de alimentación 220V con referencia W052650.
Cuando el sospechoso es la electrónica, distinguir entre fusible, cable, transformador y placa requiere medir. Si en cambio ya sabes qué pieza necesitas - típicamente electrodo, junta o cable - ir directo al recambio de tu gama es más rápido y más barato.
Compatibilidad de las piezas del Zodiac Ei 25
La compatibilidad depende específicamente de la marca y modelo del clorador salino. En cloradores salinos la compatibilidad es estrictamente por marca y modelo.
La unidad de control electrónica está diseñada para funcionar con parámetros muy específicos de la célula que la acompaña: capacidad de producción en g/h, voltaje de trabajo, sistema de inversión de polaridad y número de placas.
Una célula de marca distinta provoca, en el mejor caso, alarmas continuas o producción muy degradada; en el peor caso, daño en la electrónica de la unidad de control.
Siempre cambia la célula por la referencia oficial de tu modelo de clorador. Para el Zodiac Ei 25, la referencia correspondiente es R0759000.
Diferencia entre clorador salino y bomba dosificadora
Esta sección cubre los cloradores salinos, los equipos que producen cloro a partir de sal.
Clorador salino: va en la tubería, lleva una célula con placas y funciona con sal disuelta en el agua.
Bomba dosificadora: aspira producto líquido de una garrafa, corrector de pH o cloro, y lo inyecta en la tubería.
Ojo con un caso frecuente: hay instalaciones que llevan los dos equipos - clorador salino para el cloro y bomba dosificadora para el pH.
Las gamas TRi pH / TRi Pro y pH Link / Dual Link son cloradores con regulación de pH integrada, y sí están aquí.
Cómo elegir el repuesto correcto
- Comprueba que el frontal indique Zodiac Ei.
- Localiza la etiqueta lateral o trasera del equipo.
- Verifica que la producción sea de 25 g/h.
- Para sustituir el electrodo, selecciona la referencia R0759000.
- Si el problema es una fuga, revisa primero la junta tórica R0738500.
- Si la producción es intermitente, revisa el cable R0740300 y la tapa de conectores R0768000.
- Si el equipo no enciende, comprueba el fusible W110091 y el cable de alimentación W052650.
- Si necesitas desmontar la célula, utiliza la llave de apriete R0769900.
Un minuto verificando la etiqueta antes de comprar evita quedarte con una pieza de varios cientos de euros que no encaja.
Si no ves tu modelo o la etiqueta está ilegible, la forma de la carcasa, el display y el tipo de vaso suelen bastarnos para identificar la gama.
