En un filtro de bronce, el agua debe circular en el sentido indicado por la flecha grabada en el cuerpo del filtro. En los modelos con montaje horizontal o vertical, el paso correcto depende de esa flecha y, cuando se instala verticalmente, normalmente se especifica que el fluido ascienda.
Respetar el sentido de paso es esencial para que el cartucho retenga correctamente la suciedad y las partículas no deseadas, para evitar una caída de presión innecesaria y para mantener el funcionamiento adecuado del sistema. En un filtro de bronce con malla y válvula, el cuerpo de bronce incorpora un cartucho desmontable y una llave de enjuague que facilita la limpieza del elemento filtrante.

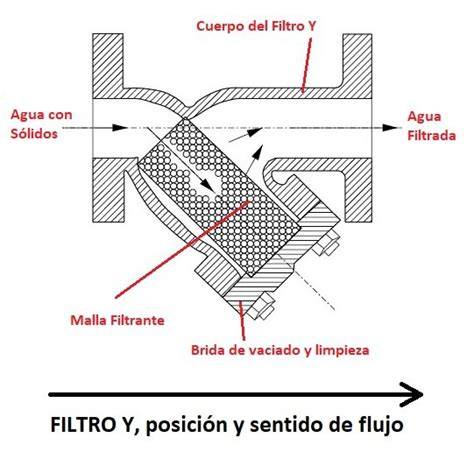

Cómo identificar el sentido correcto del agua
Respetar el sentido de paso indicado en el cuerpo por una flecha. La flecha señala la dirección en la que debe desplazarse el agua a través del filtro: la entrada se encuentra en el extremo situado antes de la flecha y la salida en el extremo hacia el que apunta.
Montaje horizontal o vertical con fluido ascendente. Si el filtro se coloca en una tubería vertical, el agua debe circular de abajo hacia arriba cuando así lo establece la configuración del filtro.
- Instalación horizontal: la tubería debe seguir la dirección marcada por la flecha del cuerpo.
- Instalación vertical: el fluido debe ascender cuando el diseño indica montaje vertical con fluido ascendente.
- Comprobación visual: antes de poner el sistema en servicio, hay que localizar la flecha y verificar que coincide con el recorrido previsto del agua.
Por qué es importante respetar el sentido de paso
Los filtros desempeñan un papel importante en un gran número de máquinas y sistemas. Ayudan a eliminar el polvo, la suciedad, el aceite y otras partículas indeseables del aire, el gas y los líquidos. Si no se eliminan estas partículas, pueden producirse daños en los equipos, comprometer la calidad del producto y provocar averías.
La filtración consiste en hacer pasar una mezcla a través de un medio poroso que permite el paso de ciertos componentes mientras retiene otros. Los poros actúan como pequeños tamices, capturando selectivamente partículas específicas según su tamaño, forma y otras propiedades.
Cuando el agua atraviesa el filtro en la dirección prevista, el elemento filtrante trabaja conforme a su diseño y la suciedad queda retenida en la malla o en la estructura porosa. Cuando se invierte el flujo sin que el filtro esté diseñado para ello, puede disminuir la eficacia de retención, aumentar la pérdida de carga o desplazar contaminantes hacia la instalación.
Qué ocurre dentro de un filtro de bronce
Un filtro de bronce sinterizado es uno de los tipos de filtros más fiables utilizados en la industria. Es resistente y robusto y puede utilizarse repetidamente, lo que lo convierte en una inversión inteligente a largo plazo.
Los filtros de bronce sinterizado son componentes filtrantes porosos fabricados con bronce, que es una aleación de cobre y estaño (normalmente contiene 5-20% de estaño). El proceso de fabricación comienza vertiendo polvo de bronce en un molde para darle la forma deseada, como un disco, un tubo o una forma personalizada.
El molde se somete a un proceso de sinterización, en el que se calienta a una temperatura inferior al punto de fusión del bronce. La alta temperatura hace que las partículas de bronce se difundan y se adhieran en sus puntos de contacto, formando una estructura fuerte y porosa.
Los filtros de bronce sinterizado ofrecen una durabilidad excepcional, una gran resistencia a la corrosión y la posibilidad de reutilizarlos para obtener un rendimiento fiable.
Material y estructura porosa
Aleación de bronce: Se crea a partir de una combinación de 85-90% cobre y 10-15% estaño. Pueden incluirse bajos niveles de níquel o zinc añadidos para mejorar la resistencia al desgaste y la corrosión.
Material en polvo: Se utiliza un magnífico bronce como punto de partida del filtro. Estos últimos se moldean y se calientan lentamente para soldarlos. A diferencia de la fusión, el resultado de este proceso es la formación de espacios entre las partículas.
Estructura porosa: El calentamiento forma una red formada por pequeños orificios en el filtro, o poros. Son poros por los que circula aire, gas o líquido. A continuación, atrape en ellos la suciedad y las partículas no deseadas.
Este diseño hace que el bronce sinterizado sea robusto, reciclable y eficiente, lo que se traduce en una vida útil más larga que la de los filtros de papel o polímero.
Filtro de bronce con malla, cartucho y válvula
Filtro de bronce con malla 33x42 con válvula. Cuerpo de bronce - Cartucho de inox 304 desmontable - Junta de PTFE+Bronce. Con llave de enjuague de latón.
El cartucho desmontable permite retirar el elemento filtrante para efectuar las operaciones de limpieza y revisión. La llave de enjuague de latón permite evacuar parte de los residuos acumulados sin desmontar necesariamente todo el conjunto, siempre que el procedimiento sea compatible con la instalación.
| Elemento | Función o característica |
|---|---|
| Cuerpo de bronce | Aloja el elemento filtrante y se integra en la tubería. |
| Cartucho de inox 304 desmontable | Elemento filtrante que puede retirarse para su limpieza. |
| Junta de PTFE+Bronce | Forma parte del conjunto de estanqueidad. |
| Llave de enjuague de latón | Facilita el enjuague del filtro. |
| Flecha del cuerpo | Indica el sentido de paso del agua. |
Proceso de fabricación de los filtros de bronce sinterizado
El proceso de fabricación de los filtros de bronce sinterizado. Los filtros de bronce sinterizado se fabrican mediante un proceso de tres pasos:
Para crear filtros de bronce, primero se da forma al material de bronce en el formato de filtro deseado (ya sea con una prensa de metal o un proceso de fundición). También se denomina pulvimetalurgia.
Preparación del polvo
Las partículas de bronce están bien seleccionadas y clasificadas. Las partículas tienen un tamaño 10 a 200 micras en función del tamaño de poro deseado.
Compactación
Los polvos se compactan en moldes a hasta 600 MPa. Este procesado es la parte cruda de la parte verde, antes del calentamiento.
Sinterización
La forma comprimida se somete a un horno a unos 700-900 °C. Las partículas se fusionan, pero los poros quedan abiertos para que puedan filtrarse.
Acabado e inspección
Se mecanizan, se roscan o se les da forma. Todos los filtros se someten a pruebas de porosidad, resistencia y caudal.
Este método proporciona una larga vida útil de más de 10 años para los filtros si se mantienen adecuadamente.
Características que influyen en el paso del agua
Precisión de filtración
Estos filtros tienen poros de 5 a 100 micras. Cuanto menor sea el número de micras en la clasificación, más fina será la filtración, lo que la hace adecuada para su uso en sistemas de inyección de combustible, etc.
Cuanto mayores sean los poros utilizados en los sistemas de aire o lubricación, mayor será el caudal necesario.
Alta porosidad
Los filtros de bronce sinterizado tienen hasta un 85% de volumen vacío, lo que permite un flujo suave y continuo de aire, gas o líquido. Esta alta porosidad proporciona una menor caída de presión y un funcionamiento más eficaz del sistema, incluso cuando se filtran partículas finas.
Fuerza y presión
El bronce sinterizado tiene una estructura porosa; es suficientemente fuerte y puede resistir presiones de hasta 50 MPa. Funciona perfectamente en cualquier entorno duro, como sistemas hidráulicos, compresores y sistemas de combustible.
Temperatura de funcionamiento
Estos filtros pueden funcionar a una temperatura baja de -20°C a +250°C. Esta amplia gama de operaciones les permite trabajar no sólo en cámaras frigoríficas, sino también en equipos industriales de alta temperatura.
Reutilización
El bronce sinterizado puede limpiarse y reutilizarse más de 100 veces, en comparación con los filtros desechables. Pueden limpiarse mediante lavado por ultrasonidos o retrolavado, por lo que su mantenimiento resulta económico a lo largo de su prolongada vida útil.
Resistencia a la corrosión
La aleación de bronce es naturalmente resistente a la corrosión en aceite, combustible y aire. Esto lo predispone como una buena aplicación vehicular, marina e industrial donde es probable que esté sometido a contaminación por agua o combustible.
La combinación de estas características también significa que los filtros de bronce sinterizado son duraderos, eficaces y respetuosos con el medio ambiente en comparación con los filtros de papel o polímero.
Formas y posiciones de instalación
Todas las máquinas o sistemas tienen distintos requisitos, y otro punto fuerte de los filtros de bronce sinterizado es que están disponibles en una amplia gama de formas y tamaños. Esto se debe a que se pueden personalizar para adaptarse a un número considerable de industrias, desde pequeños aparatos de consumo hasta máquinas industriales pesadas.
Resumen de formas disponibles: discos, cilindros, conos, placas, tubos y diseños personalizados.
- Discos: (plano y redondo) utilizados frecuentemente en bombas o pequeños aparatos. Son fáciles de instalar y ofrecen una superficie de flujo uniforme.
- Cilindros y tubos: Son adecuados tanto para sistemas hidráulicos como neumáticos. Proporcionan una gran superficie de filtración.
- Conos y platos: Estos se hacen a la forma de patrones de flujo específicos y efectos direccionales. También son útiles para que los fluidos o gases fluyan de una manera específica.
- Formas personalizadas: Para adaptarse a máquinas específicas, incluidos los orificios roscados y los filtros en ángulo.
- Filtros multicapa.
Técnicas de fabricación para dar forma
El uso de moldes especiales ayuda a dar forma a los filtros durante el proceso de compactación. Se ofrecen características complejas adicionales, en las que se puede añadir un hilo, una doble capa o un cuerpo en ángulo para aplicaciones más sofisticadas.
El mecanizado y el acabado se realizan para garantizar unas dimensiones exactas.
Ventajas de las formas variadas
- Eficiencia espacial compacta: Los filtros pueden fabricarse con cualquier forma para que quepan en cualquier espacio pequeño o incómodo.
- Distribución mejorada del flujo: Varias geometrías permiten distribuir suavemente el flujo, ya sea de aire, gas o líquido.
- Reducción del ruido: En los sistemas neumáticos, los filtros especialmente diseñados pueden reducir ciertos ruidos; el dispositivo funciona como un silenciador.
Aplicaciones de los filtros de bronce
Los filtros de bronce se utilizan habitualmente en muchas industrias debido a su fiabilidad, especialmente como filtros de bronce sinterizado.
Sistemas de aire comprimido
Elimina la neblina de aceite, el agua y el polvo. Uso en compresores e instrumentos neumáticos.
Industria del automóvil
Los filtros para conductos de combustible se utilizan en automóviles, camiones y aviones.
Protección del sistema hidráulico
Máquinas industriales. Protege cajas de engranajes, turbinas y bombas. Funciona a temperaturas de hasta 250 °C.
Plantas químicas y petroquímicas
Separación por gases, disolventes y lechos catalíticos.
Dispositivos domésticos y de consumo
Se encuentra en las máquinas de café y en los purificadores de agua.
Los filtros de bronce sinterizado se utilizan en bombas y dispensadores de combustible para atrapar la suciedad y los residuos, Proteger los sistemas de inyección de combustible sensibles de los vehículos y garantizar un suministro de combustible limpio.
Las cervecerías utilizan filtros de bronce sinterizado para eliminar la levadura y otras partículas de la cerveza, garantizando así su claridad y sabor. Las bodegas los utilizan con fines similares en la producción de vino.
Los fabricantes de zumos y jarabes también utilizan filtros de bronce para eliminar la pulpa y las impurezas, lo que da como resultado productos claros y uniformes.
En los compresores de aire, los filtros de bronce eliminan el polvo y la humedad del aire comprimido, protegiendo los equipos posteriores y garantizando un suministro de aire limpio para las herramientas y la maquinaria.
Los silenciadores y respiraderos en los sistemas neumáticos suelen utilizar elementos de bronce sinterizado para la atenuación del sonido y la eliminación de contaminantes.
Mantenimiento del filtro de bronce y del sentido del flujo
Cuando se utiliza un elemento filtrante de bronce, es importante realizar un mantenimiento adecuado para garantizar su rendimiento duradero. Limpie el elemento filtrante con regularidad para eliminar la suciedad o los residuos que puedan haberse acumulado.
Los métodos de limpieza dependen del tipo de filtro y de los contaminantes. El retrolavado, la inmersión en soluciones de limpieza, la limpieza ultrasónica e incluso el flujo inverso son métodos comunes. Siga siempre las instrucciones del fabricante.
El retrolavado y el flujo inverso pueden utilizarse como métodos de limpieza, pero no deben confundirse con el sentido normal de funcionamiento del filtro. Durante la filtración, el agua debe circular en el sentido de la flecha; durante una operación específica de limpieza, el flujo puede invertirse si el diseño del elemento y el procedimiento lo permiten.
Para garantizar el correcto funcionamiento del elemento filtrante, es imprescindible cambiarlo frecuentemente. La frecuencia de reposición dependerá del tipo de agua y del volumen de agua utilizado diariamente.
La prueba de calidad del agua debe realizarse periódicamente cuando se utiliza un elemento filtrante de bronce. Esto ayudará a garantizar que el proceso de filtración funcione como se desea y que el agua se esté purificando.
Comprobación antes de ponerlo en servicio
- Localizar la flecha grabada en el cuerpo.
- Identificar el punto de entrada y el punto de salida de la tubería.
- Comprobar que la dirección de circulación coincide con la flecha.
- Verificar que el montaje vertical, si existe, permite el fluido ascendente.
- Inspeccionar las juntas, el cartucho desmontable y las conexiones.
- Limpiar el elemento filtrante cuando haya suciedad o residuos acumulados.
Ventajas y limitaciones
Los filtros de bronce sinterizado se utilizan ampliamente en todas las industrias por su fiabilidad y rentabilidad.
- Resistente y duradero: Estos filtros están fabricados con una aleación metálica y son muy resistentes. Si se limpian correctamente, pueden tener una vida útil de entre 5 y 10 años, incluso en condiciones de uso intensivo.
- Reutilizable: El bronce sinterizado puede reutilizarse hasta 100 ciclos, a diferencia de los filtros desechables. Esto reduce los costes de sustitución, lo que los convierte en una solución a largo plazo.
- Rendimiento estable: Pueden funcionar a altas presiones y alcanzar un máximo de 250 °C, lo que los convierte en excelentes compuestos para sistemas industriales.
- Respetuoso con el medio ambiente: Una vez terminados, todos los filtros de bronce sinterizado son reciclables, y presentan una ventaja sobre los filtros de papel o polímero debido a su alta sostenibilidad.
- Filtración en profundidad: Su estructura porosa atrapa la suciedad en el interior del filtro, no sólo en su superficie. Esto aumenta la capacidad de retención de la suciedad y los intervalos de mantenimiento.
| Característica | Pros | Contras |
|---|---|---|
| Durabilidad | Cuerpo metálico resistente, dura hasta 10 años | Coste inicial más elevado que los filtros de papel |
| Precisión de filtración | Tamaño de poro fino (5-100 micras) | No apto para partículas ultrafinas <1 micra |
| Reutilización | Excelente vida útil y puede utilizarse hasta 100 veces | Necesita métodos de limpieza adecuados |
| Aplicaciones | Funciona en sistemas de aire, gas, aceite y agua | Resistencia limitada a entornos muy ácidos |
Comparación con otros materiales filtrantes
Los filtros de bronce sinterizado ocupan una posición intermedia entre los filtros de acero inoxidable y los de papel en cuanto a rendimiento, precio y resistencia. También son filtros fiables, duraderos y reutilizables, por lo que constituyen una opción equilibrada para la mayoría de las industrias.
| Propiedad | Bronce sinterizado | Acero inoxidable | Papel/Polímero |
|---|---|---|---|
| Fuerza | Alta (hasta 50 MPa) | Muy alta | Bajo |
| Tamaño de poro | 5-100 micras | 0,5-50 micras | 5-50 micras |
| Resistencia a la temperatura | Hasta 250°C | Hasta 600°C | Por debajo de 100°C |
| Reutilización | Sí (más de 100 ciclos) | Sí | No |
| Coste | Medio | Alta | Bajo |
La elección del material filtrante es fundamental para su eficacia y durabilidad. El material debe ser químicamente compatible, fuerte y duradero, resistente a la temperatura, resistente a la corrosión y biocompatible cuando el filtro se utiliza en aplicaciones alimentarias y médicas.
Bronce sinterizado y acero inoxidable sinterizado
Los filtros de bronce sinterizado se fabrican a partir de diminutas partículas de polvo de bronce que se prensan dándoles la forma deseada y luego se calientan (sinterizan) para unirlas sin fundir el metal. Esto crea una estructura porosa con conductos interconectados que permiten el paso de fluidos a la vez que retienen las partículas no deseadas.
Los filtros de acero inoxidable sinterizado también se fabrican mediante tecnología de metalurgia de polvos. pero utilizan polvo de acero inoxidable en lugar de bronce. Esta diferencia de material les da propiedades únicas y amplía su rango de aplicación.
| Característica | Bronce sinterizado | Acero inoxidable sinterizado |
|---|---|---|
| Durabilidad | Bien | Excelente |
| Resistencia a la corrosión | Bien | Excelente (mayor alcance) |
| Tolerancia a la temperatura | 200 °C (392 °F) | 450 °C (842 °F) |
| Tamaño de los poros | 1-100 micras | 0,5-100 micras |
| Caudales | Alto | De moderado a alto |
| Precisión de filtración | Bien | Excelente |
Tanto los filtros de bronce sinterizado como los de acero inoxidable sinterizado ofrecen ventajas distintivas y satisfacen diversas necesidades de filtración. Elegir el adecuado depende de factores como el tipo de fluido que se filtra, la temperatura y la presión de funcionamiento, eficiencia de filtración requerida y costo.
Selección del filtro para agua
Para diseñar un filtro a medida, hay que tener en cuenta varios factores: Tamaño de poro: de 5 a 100 micras según la necesidad de filtración. Relación de presión: Puede soportar 50 MPa en cualquier sistema industrial. Resistencia a la temperatura: Funciona con seguridad hasta 250 °C. Compatibilidad química: Adecuado para su uso con el medio, aceite, gas, combustible o aire.
- Tipo de fluido o gas que está filtrando.
- Tamaño de las partículas que necesita capturar.
- Temperatura y presión de funcionamiento.
- Requisitos de caudal.
- Restricciones presupuestarias.
Consulte con un fabricante de filtros o un ingeniero para obtener recomendaciones específicas.
Preguntas frecuentes sobre el sentido del agua
¿Qué son los filtros sinterizados y cómo funcionan?
Los filtros sinterizados son estructuras metálicas porosas que se fabrican calentando polvo metálico hasta que las partículas se unen sin fundirse. Esto crea poros interconectados que permiten el paso de fluidos o gases, a la vez que retienen las partículas no deseadas según su tamaño.
¿Puede instalarse un filtro de bronce en cualquier posición?
El filtro puede instalarse en posición horizontal o vertical cuando sus especificaciones lo permiten, pero debe respetarse el sentido de paso indicado en el cuerpo por una flecha. En el montaje vertical, hay que mantener el fluido ascendente cuando así se establece para el filtro.
¿El retrolavado cambia el sentido normal del agua?
El retrolavado, la inmersión en soluciones de limpieza, la limpieza ultrasónica e incluso el flujo inverso son métodos comunes. Siga siempre las instrucciones del fabricante.
El flujo inverso corresponde a una operación de limpieza autorizada y no al funcionamiento normal del sistema. Durante la filtración ordinaria, el agua debe desplazarse en la dirección de la flecha.
¿Cuánto duran los filtros sinterizados?
Con un mantenimiento adecuado, pueden durar años o incluso décadas. La limpieza e inspección periódicas son clave para maximizar su vida útil.
¿Pueden reciclarse?
Una vez terminados, todos los filtros de bronce sinterizado son reciclables, y presentan una ventaja sobre los filtros de papel o polímero debido a su alta sostenibilidad.
