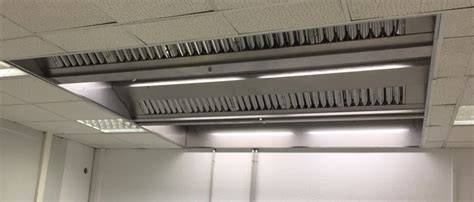

El techo filtrante KTF es un falso plafón suspendido que integra cassettes de filtración, extracción, aportación de aire e iluminación. En quirófanos y salas anexas, los techos filtrantes ofrecen una solución indispensable para el tratamiento de aire.
En cocinas industriales, el techo filtrante permite sustituir una campana industrial convencional, mejora la estética del espacio, facilita la distribución de los equipos de cocción y puede reducir las necesidades de extracción.
Aplicaciones del techo filtrante KTF
Los techos filtrantes ofrecen una solución indispensable para el tratamiento de aire tanto en los quirófanos como en salas anexas, de cuidados intensivos, de diagnosis o de esterlización.
- Previenen de las infecciones durante las operaciones.
- Controlan las cargas térmicas.
- Reducen las concentraciones de gases narcóticos.
- Mantienen un clima confortable en el quirófano.

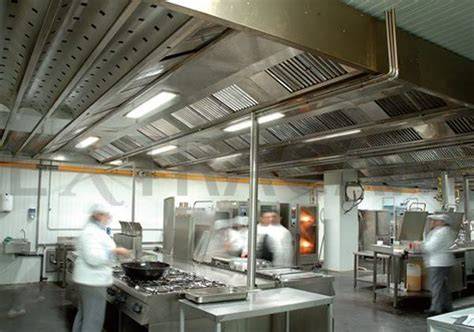

En el ámbito de la restauración, el techo filtrante está destinado a instalarse en cocinas industriales, cocinas de restaurantes y cocinas de bares en lugar de una campana industrial.
Los techos filtrantes mejoran la estética de las cocinas industriales, reducen el riesgo de incendio, aumentan la flexibilidad en la colocación de los equipos de cocción y, en algunos casos, precisan caudales de extracción menores con el consiguiente ahorro energético.
Diseño y construcción
Es un falso plafón suspendido y compuesto por cassettes individuales de 500×500. Cada cassette se compone de un conjunto de recipientes y deflectores inferiores que filtran los humos y vapores.
Las dimensiones y posiciones relativas de los recipientes y deflectores aseguran una óptima velocidad de paso de aire, impidiendo todo riesgo de goteo de los cassettes y permitiendo largos períodos de utilización entre períodos de limpieza.
El conjunto de cassettes, forma un falso plafón en depresión por un ligero caudal de aire, el cual es aspirado regularmente sobre toda su superfície.
Configuración del sistema
Los cassettes individuales son disponibles en acero cromado o en acero-níquel cromado adaptados, formando un cuadriculado 500×500.
El conjunto de cassettes es deslizable sobre perfiles suspendidos al plafón por tirantes. El remate a muros laterales se hace por medio de perfiles de acero inoxidable.
Los perfiles de sostén son de aluminio anodizado. Todos los elementos pueden ser suministrados en aluminio, pintados en diferentes colores.
Tipos de cassettes
| Tipo de cassette | Dimensiones | Función |
|---|---|---|
| cassette activo de extracción | 500×500 | extracción, con recipiente de recuperación |
| cassette activo especial restaurante de extracción | 500×500 | extracción |
| cassette neutro de remate | 500×500 | remate |
| cassette de aportación de aire | 500×250 | aportación de aire |
Los diferentes tipos de cassettes de acero inoxidable son:
- cassette activo de extracción, con recipiente de recuperación, dimensiones de 500×500.
- cassette activo especial restaurante de extracción, dimensiones 500×500.
- cassette neutro de remate dimensión 500×500.
- cassette de aportación de aire de dimensión 500×250.
Prestaciones en cocinas industriales
La disposición modular de cassettes de 500×500 permite adaptar el falso plafón a diferentes configuraciones de cocina y ampliar la flexibilidad en la colocación de los equipos de cocción.
Los recipientes y deflectores inferiores filtran los humos y vapores, mientras que el ligero caudal de aire mantiene el conjunto en depresión y permite aspirar regularmente sobre toda su superfície.
La configuración del sistema impide todo riesgo de goteo de los cassettes y permite largos períodos de utilización entre períodos de limpieza.
La iluminación puede integrarse directamente en el plafón filtrante.
Instalación e integración arquitectónica
El techo filtrante se instala como un falso plafón suspendido mediante perfiles y tirantes. Los cassettes pueden deslizarse sobre los perfiles suspendidos al plafón.
El remate a muros laterales se hace por medio de perfiles de acero inoxidable, mientras que los perfiles de sostén son de aluminio anodizado.
La iluminación integrada en el plafón filtrante permite reunir en una misma solución el tratamiento del aire y la iluminación del espacio de trabajo.
Ámbitos de utilización
Los techos filtrantes pueden utilizarse en hospitales, clínicas, residencias de ancianos, restaurantes, cafeterías, cantinas, self-service, cuarteles, piscinas cubiertas, baños públicos, complejos deportivos y zonas de distribución de comidas.
- Hospitales.
- Clínicas.
- Residencias de ancianos.
- Restaurantes.
- Cafeterías.
- Cantinas.
- Self-service.
- Cuarteles.
- Piscinas cubiertas.
- Baños públicos.
- Complejos deportivos.
- Zonas de distribución de comidas.
Materiales y acabados
Los cassettes individuales son disponibles en acero cromado o en acero-níquel cromado adaptados, formando un cuadriculado 500×500.
Los diferentes tipos de cassettes de acero inoxidable son el cassette activo de extracción con recipiente de recuperación, el cassette activo especial restaurante de extracción, el cassette neutro de remate y el cassette de aportación de aire.
Todos los elementos pueden ser suministrados en aluminio, pintados en diferentes colores.
Techo filtrante para quirófanos y salas sanitarias
En los quirófanos, el techo filtrante se utiliza como parte del tratamiento de aire del área quirúrgica y de los espacios relacionados con la asistencia sanitaria.
Los techos filtrantes ofrecen una solución indispensable para el tratamiento de aire tanto en los quirófanos como en salas anexas, de cuidados intensivos, de diagnosis o de esterlización.
- Previenen de las infecciones durante las operaciones.
- Controlan las cargas térmicas.
- Reducen las concentraciones de gases narcóticos.
- Mantienen un clima confortable en el quirófano.
Techo filtrante
Elementos funcionales del techo filtrante KTF
| Elemento | Características |
|---|---|
| Cassettes individuales | 500×500 |
| Cassette de aportación de aire | 500×250 |
| Recipientes y deflectores inferiores | Filtran humos y vapores |
| Perfiles de sostén | Aluminio anodizado |
| Remate lateral | Perfiles de acero inoxidable |
| Iluminación | Integrada en el plafón filtrante |
Documentación e instalación
Para más información de este producto:
Consulte nuestra documentación técnica.
Póngase en contacto con nosotros para una valoración (se puede incluir montaje y puesta en marcha).
