Los filtros son redes que permiten el paso o detienen el paso de un determinado grupo de frecuencias (banda de frecuencias).
Cuando hablamos de filtros en sonido, estos tienen más importancia de lo que en un principio pueda parecer, incluso hay técnicos de sonido que ni lo usan en el 90% de los casos, pero es necesario conocerlos, así como sus aplicaciones y funcionamiento.
Cuando preguntamos a algún técnico de sonido sobre los filtros, lo primero que se le viene a la cabeza son los filtros que se encuentran en los canales de entrada de las mesas de mezclas. Pero los filtros están presentes en los ecualizadores, ya sean analógicos, digitales, parametritos, gráficos,…asimismo se encuentran en los procesadores de altavoces, crossovers… e incluso en la mayoría de equipos de audio existente.
Qué es un filtro supresor
UnFiltro de supresión de EMIes un componente electrónico que proporciona supresión de ruido electromagnético para equipos electrónicos y se utiliza junto con blindaje y otros dispositivos de protección.
Este filtro extrae y elimina solo los componentes que pueden producir ruido electromagnético a partir de la corriente realizada a través del cableado.
La interferencia electromagnética (EMI) es una preocupación significativa en el diseño y desarrollo de dispositivos electrónicos. Los filtros de supresión de EMI, también conocidos como filtros EMI, se utilizan para suprimir el ruido electromagnético y evitar que afecte el rendimiento de los dispositivos electrónicos.
Estos filtros son esenciales para garantizar la compatibilidad electromagnética (EMC) y evitar que las corrientes eléctricas no deseadas interrumpan el funcionamiento de los dispositivos electrónicos.
Los filtros de supresión EMI generalmente consisten en unfiltro de paso bajoCircuito compuesto por condensadores e inductores. A través de este diseño de circuito, los componentes de frecuencia específicos en las señales electromagnéticas se bloquean o absorben selectivamente, reduciendo así la interferencia al equipo.
A través de la configuración de diseño y parámetros razonables, se logra una supresión efectiva de EMI a diferentes frecuencias.
Las señales de interferencia EMI generalmente se dividen en modo diferencial y modo común, por lo que el filtro de supresión EMI debe atenuar ambas señales de interferencia.
Tipos principales de filtros
- Filtro paso bajo: también conocido como Low Pass Filter o LPF.
- Filtro paso alto: también conocido como High Pass Filter o HPF.
- Filtro pasa banda: también conocido como Band Pass Filter o BPF.
- Filtro supresor de banda: también conocido como filtro de rechazo de banda.
Filtro paso bajo
Deja pasar las frecuencias por debajo de un determinado valor, denominado frecuencia de corte, también conocido como cut-off.
En un filtro ideal esta frecuencia debería suponer una discontinuidad en la curva de respuesta, de forma que toda frecuencia por encima de este valor se atenuará totalmente y toda frecuencia por debajo se dejará tal cual.
En la práctica, esto no es posible y todos los filtros reales presentan una pendiente y rizado en la zona cercana a esta frecuencia de corte.
Cuanto más inclinada sea esta pendiente de atenuación, más preciso será el filtro, aunque no siempre es el objetivo deseado.
En el filtro paso bajo pasarán las frecuencias por debajo de la frecuencia de corte.
Filtro paso alto
En el filtro paso alto pasarán las frecuencias por encima de la frecuencia de corte.
En un filtro RC o RL hay que tomar en cuenta que el desfase entre la tensión y la corriente (alterna) está entre 0° y 90°.
Este ángulo es determinado con exactitud con los valores de los componentes y la frecuencia en cuestión.
La fórmula es: Θ = arctan (Xc /R) para el caso de un filtro RC.
Si Xc (reactancia capacitiva) fuera mucho mayor que R (digamos unas 100 veces) entonces. Θ = arctan (Xc /R) = arctan (100R/R) = arctan (100) = 89.5°
Si Xc (reactancia capacitiva) fuera mucho menor que R (digamos unas 100 veces) entonces. Θ = arctan (Xc /R) = arctan (Xc /100Xc) = arctan (1/100) = 0.5°
Si Xc y R tienen el mismo valor, entonces, Θ = arctan (Xc /R) = arctan (1) = 45°

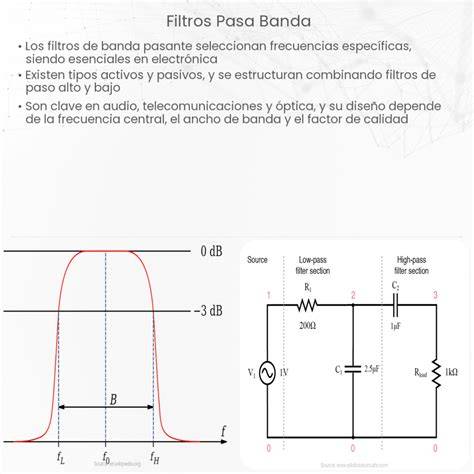

Filtro pasa banda
Deja pasar una banda de frecuencias, eliminando el resto.
En los filtros pasa banda, las principales características son: frecuencia central, ancho de banda y factor de calidad
La curva A (en negro):Muestra una frecuencia central fo (frecuencia de resonancia)Ancho de banda va de f1 a f2.
La curva B (en rojo):muestra una frecuencia central fo (frecuencia de resonancia)ancho de banda va de f3 a f4.
Las dos curvas son de dos filtros con la misma frecuencia central.
Las frecuencias utilizadas para determinar el ancho de banda (f1, f2, f3, f4) se llaman frecuencias de corte o frecuencias de mediana potencia y se obtienen cuando la amplitud de la onda cae en 3 decibeles de su máxima amplitud.
Filtro supresor o de rechazo de banda
El filtro de rechazo de banda. Actúa de forma inversa al de pasa-banda.
Un filtro supresor de banda permite conservar la mayor parte del espectro, pero atenúa una zona concreta de frecuencias en la que se encuentra una interferencia, un zumbido o un componente no deseado.
En ocasiones, se infiltran en las grabaciones molestos ruidos con una frecuencia fija, causados por interferencias eléctricas.
El análisis espectral nos permitirá detectar estas frecuencias fastidiosas, para proceder a su filtrado posterior.
Parámetros fundamentales de los filtros
Frecuencia de corte
Al trabajar con filtros vamos a encontrar dos parámetros elementales: la frecuencia de corte o cut frequency y la pendiente o Q.
Es el lugar desde donde el filtro comienza a atenuar, precisamente presenta una caída de 3 decibeles, ya sea hacia abajo o arriba de dicha frecuencia, dependiendo el tipo de filtro, atenuando hacia abajo si es un pasa altos o hacia arriba si es un pasa bajos.
La frecuencia de corte nos da una idea del lugar del espectro sonoro sobre el que va a actuar el filtro.
El ajuste de la frecuencia de corte depende del sonido a trabajar y el objetivo que se busca.
Pendiente
Es la razón de cambio de la atenuación de la señal y es expresada en dB por octava, que significa cuantos decibeles se atenúa cada vez que pasa una octava de frecuencia.
Por ejemplo, si se aplica una pendiente de 6 dB/oct, el filtro atenuara 6 decibeles cada duplicación de la frecuencia, ya sea como pasa bajos o altos.
Es decir, si tenemos un filtro pasa altos, con frecuencia de corte en 80 Hz, a 40 Hz habrá 6 decibeles menos, a 20 Hz 12 decibeles menos y así sucesivamente.
La pendiente determina cuanta atenuación va a producir el filtro: en el caso de un filtro pasa altos, mientras más alto sea el valor de ajuste mayor va a ser la atenuación.
Debemos considerar que cada vez que incrementamos este valor estamos aumentando la variación de la fase de la señal, por lo que puede haber un cambio en el timbre del instrumento.
Ancho de banda, frecuencia central y factor de calidad
En los filtros como observamos en el dibujo superior, la frecuencia central f0, llamada “Center Frequency”, esta relacionada con el ancho de banda, llamado “Bandwidth” que se toma como referencia en el punto de -3dB, es decir el espacio comprendido entre f1 y f2.
La curva B muestra un filtro de mayor selectividad, pues las frecuencias de corte están más cerca de la frecuencia central fo (ver la amplitud de la salida del filtro).
En este el ancho de banda del filtro es menor.
La curva A muestra un filtro de menor selectividad, pues sus frecuencias están más alejadas de la frecuencia central, pero su ancho de banda es mayor.
Para encontrar el factor de calidad de un filtro se utiliza la fórmula: Q = fo/AB, donde:
- fo = frecuencia de resonancia
- AB = ancho de banda (f2 - f1) o (f4 - f3).
En este caso el factor de calidad del filtro B es mayor.
Orden del filtro y relación entre entrada y salida
Un filtro es un circuito con al menos un elemento reactivo (inductor o capacitor).
Un circuito con solo un elemento reactivo es un “filtro de primer orden”, si el circuito tiene dos elementos reactivos es un “filtro de segundo orden”, etc.
La diferencia que existe entre un filtro de primer orden y un filtro de orden mayor es la curva de respuesta de frecuencia.
Como se ve del diagrama, las frecuencias de corte (f1 y f2 para la curva azul y f3 y f4 para la curva roja) no necesariamente indican que las frecuencias tanto a la izquierda de f1 y f3 y a la derecha de f2 y f4 están completamente eliminadas.
La curva en ambos casos desciende lentamente hasta su nivel más bajo.
Lo ideal sería que el filtro tuviera una forma más cuadrada de manera que las frecuencias indeseables fueran totalmente eliminadas.
Para lograr esto se incrementa el orden de los filtros (hay más elementos reactivos: bobinas y condensadores).
Este tipo de filtro es muy útil en muchos casos, pero hay otros en donde la señal a filtrar no es muy potente y esta va perdiendo energía conforme avanza por las diferentes etapas del filtro.
Para estos casos es mejor utilizar “filtros activos”.
La tensión de salida del filtro depende de la frecuencia y de la amplitud de la tensión de entrada.
Se puede implementar un gráfico que muestre la relación entre la tensión de salida y la tensión de entrada (Vout/Vin) para un rango de frecuencia.
Se puede ver que para bajas frecuencias, la relación Vout / Vin es prácticamente “0” indicando que la tensión de salida es muy baja.
En cambio, para frecuencias altas la relación Vout/Vin, está muy cerca de “1”, lo que indica que la tensión de salida Vout es prácticamente igual a la tensión Vin.
Este es el comportamiento esperado para un filtro paso alto (el ejemplo).
Nota: arctan( ) = tan-1( )
Relación de fase en los filtros
Efectivamente, si observamos la respuesta de fase de cada filtro al ser cada uno de 2º orden tendremos 90º hacia arriba en el filtro HPF y 90º hacia abajo en el filtro LPF, con lo que al sumar ambos la diferencia será de 180º con la consecuente cancelación en ese punto.
Filtros en crossovers y procesadores digitales de altavoces
Empleo de filtros en crossover o procesadores digitales de altavocesEvidentemente explicar e ilustrar tolas la consecuencia de empleo de cada tipo de filtro sería demasiado largo, por lo que vamos a enumerar cuáles son las características y consecuencias de cada filtro.
Si combinamos dos filtros Butterworth HPF y LPF, la respuesta de frecuencia resultante es de +3dB en el punto de corte, esto es debido a que este tipo de filtros tiene -3dB en el punto de corte y la respuesta de fase idéntica, así sumarán 6dB, por lo que la resultante será de +3dB.
Aplicaciones de los filtros en audio
Probablemente hayas oído hablar de los filtros de audio, que son importantes al producir pero no sepas bien por qué o cómo funcionan.
Ocurre que uno de los grandes objetivos de una producción es que sus componentes se entiendan bien, tengan definición y un espacio en el que desarrollarse.
Estos objetivo presentan una dificultad: dependen del componente en frecuencia de los sonidos y que al combinarlos exista un espacio para cada uno.
Cuando necesitamos conseguir esa definición y claridad al combinar sonidos se hace muy necesario usarel concepto de economía en la frecuencia, donde entran en juego losfiltros de audio.
Los filtros están relacionados íntimamente con los ecualizadores y pueden ser considerados como el alma de los mismos.
Separación de instrumentos y reducción del enmascaramiento
Separar instrumentos que se enmascaran por su contenido en frecuencia: la mezcla consiste en el arte de ceder frecuencias en algunos elementos en favor de que otros se escuchen mejor o que todos puedan coexistir.
Los filtros se usan cuando necesitamos quitar frecuencias de un elemento, ya sea por un ruido que existe o por que hay solapamiento con otro sonido.
En ese sentido, un filtro nos ayuda a limpiar todo lo que no sirve de las señales que vamos a mezclar, además de hacer ceder a los instrumentos cuyas frecuencias se superponen con otras que queremos conservar.
Pensemos que una mezcla es como un cuadro o pintura, si dibujamos muchos elementos en el cuadro en un punto se comienzan a tapar entre ellos.
Sucede lo mismo con la mezcla de audio: si existe mucha información redundante debido a sonidos que comparten frecuencia, al cerebro le cuesta mucho descifrar lo que escucha.
En cambio, el cerebro es muy bueno para reconstruir partes faltantes del sonido una vez han sido filtradas para reducir graves por ejemplo.
Por ese motivo podemos filtrar señales, quitando parte de su contenido en la frecuencia y aún percibir que esas frecuencias no se han perdido.
Filtrado creativo y realzado sonoro
El filtrado creativo.
Mezcla ciencia y arte, permite alterar radicalmente la naturaleza de cualquier sonido.
El realzado sonoro.
Es especialmente eficaz y aconsejable con grabaciones de voz.
Piense que muchas de las voces aterciopeladas y seductoras de los cantantes actuales son fruto directo del laboratorio.
Pruebe a potenciar diferentes bandas de frecuencia en grabaciones de su propia voz.
Simulación de dispositivos analógicos
Un filtrado selectivo puede hacer emulaciones descendentes, es decir, simular las características sonoras de dispositivos de baja calidad, como teléfonos, radios antiguas...
Estos dispositivos se caracterizan por tener curvas de frecuencia bastante estrechas.
En este caso, la herramienta más sencilla suele ser el ecualizador gráfico.
Si el programa dispone de presets de ecualización bastará con seleccionar el oportuno.
Reducción de la frecuencia de muestreo y aliasing
La reducción de la frecuencia de muestreo provoca el fenómeno del aliasing, por el cual aparecen frecuencias fantasmas que no se encontraban en el sonido original.
Para evitar el aliasing, antes de convertir un fichero a una frecuencia de muestreo inferior, deberá aplicar un filtro pasa-bajo con frecuencia de corte igual a la mitad de la nueva frecuencia de muestreo.
Cómo decidir dónde colocar un filtro
Los filtros de audio se usan como procesamiento en serie, en una inserción o insert en la pista que lo necesite.
Cada vez que hayamos grabado con micrófonos es muy probable que tengamos sonidos espurios o ruido en nuestras grabaciones y simplemente no nos damos cuenta por que son de muy baja frecuencia o están a muy bajo nivel.
Para poder evaluar mejor lo que ocurre en estos casos existe una herramienta que nos ayuda a tomar mejores decisiones a la hora de filtrar nuestras señales, me estoy refiriendo a los analizadores de espectro.
Con un analizador de espectro podemos observar lo que pasa con el nivel de las frecuencias en el tiempo y detectar problemas, sobre todo en bajas frecuencias.
Esta información es muy útil si sabemos interpretarla para nuestro beneficio.
Para este objetivo necesitamos un analizador del tipo FFT o de transformada rápida de Fourier.
Dentro de los ajustes del analizador el más relevante es el tamaño de muestra de 8192, donde se sugiere usar ese valor.
El tamaño de muestras tiene que ver con la precisión del analizador, ya que estos dispositivos toman grupos de frecuencia y nos dan una lectura en base a ese grupo de frecuencias.
Cuanto más alto sea el valor del tamaño de muestra menor es el grupo de frecuencias, por lo tanto más preciso el análisis y al mismo tiempo más carga sobre la computadora.
No debemos caer en la trampa de pensar que un analizador nos va a hacer la mezcla ni mucho menos.
El analizador sirve para saber qué porción de la señal es útil y que parte es ruido de baja frecuencia.
Para poder usarlo correctamente tenemos que distinguir los dos tipos de funcionamiento del analizador, el análisis promedio o average y el análisis del tipo peak o picos/transitorios.
El análisis promedio nos sirve para todas las señales que su envolvente es mas bien larga y se mantiene un intervalo de tiempo significativo, por ejemplo la voz, las guitarras, el piano, el bajo, etc.
Por otro lado el análisis peak o pico se emplea en todas las señales cuya envolvente es mucho más corta en el tiempo por ejemplo las baterías, percusiones, etc.
Para saber donde se necesita filtrar tenemos que tener nuestro analizador en el master fader y colocar en solo la señal a evaluar.
Posteriormente debemos fijarnos en el espectro de la señal para saber cuál es la parte que tenemos que conservar del espectro y cual es parte de ruido.
Por lo general podemos identificar que los sonidos tienen una parte útil que tiene más energía y que va cambiando en el tiempo según la nota que se ejecuta.
Hacia abajo de ese punto hay una caída o pendiente con menos energía.
El lugar en el que comienza la pendiente es un buen punto para ubicar la frecuencia de corte de nuestro filtro.
En este lugar el que el filtro no afecta perjudicialmente la señal que queremos conservar pero atenúa las señales espurias.
En los ejemplos vamos a ver que a veces la frecuencia de corte del filtro se coloca mucho más arriba que este punto de referencia para solucionar enmascaramientos frecuenciales entre elementos.
Uso de filtros en distintos instrumentos
Filtros en voces
Al grabar una voz no capturamos solamente el sonido puro.
También capturamos sonidos de baja frecuencia como el paso de autos en la calle, pisadas sobre el suelo, entre otros.
Estas frecuencias a veces no son audibles si no que simplemente «ensucian» la parte que sí es audible por lo tanto son bastante perjudiciales.
Otro problema de estos ruidos es que se traducen como energía eléctrica que llega a los parlantes, lo que significa un desperdicio ya que se reduce el headroom que disponemos para la mezcla.
La forma de solucionar el problema es aplicar un filtro pasa altos a la voz de 6 o 12 dB por octava buscando incrementar la frecuencia de corte hasta atenuar los ruidos sin afectar el timbre o cuerpo de la voz.
Pensemos que si nos pasamos de esta frecuencia vamos a tener una voz con poco peso y con un timbre artificial.
La frecuencia de corte del filtro va a depender del rango de la voz que grabamos pero un buen punto para empezar a probar es colocarlo entre 80-100 Hz.
Es habitual filtrar estas voces en frecuencias entre 100-300 Hz.
Mientras más alta sea la frecuencia de corte más pequeño será el sonido y más espacio habremos cedido para los otros elementos de la producción.
Filtros en guitarras
Las guitarras por su parte muchas veces deben ser filtradas, ya que al grabarlas se captan sonidos de muy baja frecuencia.
Esto nos afecta a la hora de mezclarlas cuando comparten espacio con instrumentos como el bajo, en ese caso se hace preciso ceder espacio.
Las frecuencias que comparten las guitarras con el bajo generan enmascaramiento entre ambas fuentes, lo que conlleva dificultad o imposibilidad de entender las notas de ambos.
Una técnica interesante para buscar la frecuencia de corte en la guitarra cuando hay un bajo en la mezcla es colocar ambos en solo, teniendo el filtro HPF en la guitarra.
Subir la frecuencia de corte de la guitarra hasta el punto en que se escuche muy delgada o fina.
Luego se puede ir hacia atrás hasta que vuelva el cuerpo de la guitarra y esa puede ser la frecuencia de corte en la guitarra.
Otra posibilidad es colocar ambas fuentes en solo y luego de alguna manera sumarlas en mono, ya sea paneando ambas al medio o colocando un expansor estéreo en mono y repetir el proceso anterior para buscar la frecuencia de corte ideal.
Filtros en guitarras acústicas
Las guitarras acústicas en el contexto de mezcla pueden ser filtradas de varias formas dependiendo de la estrategia u objetivo que perseguimos.
En una mezcla donde la guitarra es protagonista y además hay pocos elementos por ejemplo una voz y la guitarra, podemos hacer que la guitarra lleve las frecuencias bajas de la canción y no filtrarla demasiado mas alla del filtrado por ruidos.
Si la guitarra está en un contexto con otros instrumentos por ejemplo: bajo, batería, guitarras eléctricas, voces, etc.
Filtros en guitarras eléctricas
Para decidir qué hacer con las guitarras eléctricas cuando están en contexto de banda, primero necesitamos decidir quien lleva las bajas frecuencias.
En la mayoría de los casos será el bajo y en entonces tendremos que filtrar las guitarras hasta encontrar el punto en el que se libera el espacio necesario para que el bajo sea el que brinde la definición en esas octavas.
En algunas situaciones con algunos estilos la guitarra es la que brinda las bajas frecuencias mientras que el bajo está trabajado en los medios, por ejemplo en algunas canciones de Heavy metal.
Filtros en el piano
Otro instrumento que en contexto de banda muchas veces es necesario filtrar es el piano.
El motivo principal al hacerlo es que comparte frecuencias con el bajo, el bombo, las guitarras y otros elementos.
La idea detrás del filtrado en este instrumento va a depender del papel que juegue en la canción, por ejemplo si es un rol de apoyo o armonico, vamos a poder filtrar en una frecuencia relativamente alta.
En cambio si el piano es el instrumento principal tenemos que hacer que todos los demás se integren alrededor del mismo.
En el ejemplo que escogimos el piano juega un rol mas bien de apoyo y por lo tanto fue filtrado bastante.
La frecuencia de corte del filtro elegida fue de 190 Hz, ya que con ella liberamos espacio para el bajo y las guitarras.
Filtros supresores de EMI
A medida que el equipo electrónico moderno se vuelve más avanzado, varios circuitos y señales se vuelven más complejos.
En este entorno, interferencia electromagnética (EMI) se ha convertido en un problema grave.
EMI causa interferencia de ruido en dispositivos electrónicos, lo que lleva a la degradación del rendimiento.
Para garantizar el funcionamiento normal del equipo y mejorar su confiabilidad, han surgido filtros de supresión EMI.
Estos filtros también se conocen como filtros de interferencia electromagnética.
Interferencia conducida y radiada
El ruido electromagnético, también conocido como interferencia electromagnética (EMI), es un tipo de ruido que puede interrumpir el funcionamiento de los dispositivos electrónicos.
Es causado por ondas electromagnéticas externas, como las transmisiones de radio, y también puede ser generado por el dispositivo en sí.
El ruido electromagnético se puede clasificar en dos tipos:EMI realizado y EMI radiado.
EMI realizado ocurre cuando las corrientes eléctricas no deseadas fluyen a través de líneas eléctricas u otros conductores, mientras que la EMI radiada ocurre cuando las ondas electromagnéticas se transmiten a través del aire.
Los filtros EMI están diseñados para suprimir ambos tipos de ruido electromagnético y garantizar que los dispositivos electrónicos funcionen correctamente.
Otros circuitos dentro de un sistema electrónico pueden interferir entre sí, lo que lleva a EMI.
Clasificación de los filtros EMI
Los filtros de supresión EMI (interferencia electromagnética) se pueden dividir en muchos tipos diferentes de acuerdo con suPrincipios de trabajo,estructurasycampos de aplicación.
| Tipo de filtro | Aplicación general |
|---|---|
| Filtros de línea eléctrica | Supresión de ruido en líneas de alimentación |
| Filtros de línea de señal | Supresión de interferencias en líneas de señal |
| Filtros de supresión de radiación | Reducción de interferencias electromagnéticas radiadas |
Algunos tipos de filtros EMI incluyenFiltros de línea eléctrica,Filtros de línea de señal, yFiltros de supresión de radiación, cada uno con aplicaciones específicas en diversas industrias.
Los filtros de supresión de EMI se pueden clasificar de acuerdo con el rendimiento diferente, la estructura, los escenarios de aplicación y otras características.
Solo seleccionando los filtros EMI correspondientes para diferentes industrias y escenarios se puede lograr el mejor efecto de filtrado.
Se puede ver queElegir el filtro EMI correctoes particularmente importante.
Aplicaciones de los filtros EMI
Los filtros de supresión de EMI se utilizan en una amplia gama de aplicaciones, incluidos alimentos, equipos médicos y equipos industriales.
Los filtros EMI se utilizan ampliamente en diversas industrias, incluidos dispositivos médicos, aeroespaciales, electrodomésticos, automóviles y sistemas de control industrial.
Se utilizan para proteger el equipo sensible (como los dispositivos médicos) de la interferencia electromagnética y garantizar un funcionamiento confiable de los equipos electrónicos.
Los filtros EMI también se usan en suministros de alimentación (como las alimentaciones de conmutación) para suprimir el ruido electromagnético y evitar que afecte el rendimiento del dispositivo.
Además, los filtros EMI también se utilizan en equipos electrónicos (como lavadoras) para evitar la interferencia electromagnética y garantizar su funcionamiento normal.
Integrando filtros EMI (comoDorexs dba4-y), Los fabricantes de EMI pueden mejorar el rendimiento y la confiabilidad de sus productos en diferentes aplicaciones.
Filtros supresores en vehículos
Este filtro de alta calidad está diseñado para eliminar ruidos indeseados y zumbidos en la salida de audio de tu radio de coche, amplificadores o cualquier otro dispositivo de reproducción en vehículos.
Nuestro filtro supresor aísla el circuito de audio de las fluctuaciones e interferencias eléctricas del vehículo, entregando una corriente estable y limpia a tu equipo de sonido.
Buenas tardes a todos. Les quiero comentar acerca de un incoveniente, presentado al momento de instalar un crossover de audio a mi automovil.
Sucede es que presenta ruido al encender el motor, el cual se percibe en las cornetas triaxiales conectadas.
La verdad es que me gustaria solucionar dicho incoveniente; probando la implementacion del circuito Filtro supresor de ruido transistorizado, como una posible solucion.
Nota Importante: Si tu filtro incluye cables de salida de distinto color (por ejemplo, blanco o azul para el +12V), asegúrate de conectar el cable correspondiente a la alimentación de tu dispositivo de audio.
Sé que es un foro de electrónica, pero quiero aportar mi visión de mecánico.
- Los cables de bujía...
- El sistema de carga (alternador, batería...
Conectar tanto el estero, como la etapa de potencia, crossover etc...a el mismo cable de alimentacion que generalmente lo conectamos directo de la bateria,y para la coneccion a tierra utilizamos un mismo punto de conexion para todo lo que hayamos instalado, los cables de alimentacion mensionados anteriormente, como de señal de audio, separados lo mas que se pueda,asi solucione el tema del ruido, no tuve que comprar nada, de nada.
No creo que el problema se solucione agregando mas capacitores, si el problema es el alternador, la solucion seria estabilizar el voltaje a 12V exactos, para que no se produzca el ruido generado por la caida y subida de tension que ocurre por causa del aternador.
Podrian utilizar un transitor de potencia(MJ15003 u otro transitor(NPN) que soporte al menos 15A) cuya base se encuetre exitada por un regulador de tension(7812) el colector conectado a +VCC de la bateria y el emisor al + del amplificador.
no entendi tu explicacion, pero segun la hoja de datos de la serie LM78XX el voltaje de entrada debe superar almenos con 2V el voltaje que se desea y el transistor te va a servir solo para poder manejar una cantidad mayor de corriente asi que en teoria ese cto.
Beneficios de los filtros de supresión EMI
En resumen, los filtros de supresión de EMI se utilizan en una amplia gama de industrias.
Los filtros EMI son esenciales para garantizar la seguridad de los dispositivos electrónicos y evitar que la interferencia electromagnética cause daños a las personas o equipos.
Están diseñados para suprimir el ruido electromagnético y evitar que interrumpa el funcionamiento de equipos sensibles, como dispositivos médicos.
Los filtros EMI también se utilizan para evitar que la interferencia electromagnética cause incendios u otros riesgos de seguridad.
Además, los filtros EMI se utilizan para garantizar que los dispositivos electrónicos cumplan con los requisitos reglamentarios, como los establecidos por la FCC y CE.
El uso de filtros EMI tiene varios beneficios y ventajas, incluidasCompatibilidad electromagnética mejorada (EMC), reducción de radiación electromagnética y mayor confiabilidad.
Los filtros EMI ayudan a prevenir la interferencia electromagnética y garantizar que los dispositivos electrónicos funcionen dentro de los límites reglamentarios.
También ayudan a reducir los costos de mantenimiento y reparación al evitar que la interferencia electromagnética cause daños al equipo.
Además, los filtros EMI se utilizan paramejorar el rendimientode dispositivos electrónicos y asegúrese de que funcionen correctamente.
En general, los filtros EMI son un componente esencial en el diseño y desarrollo de dispositivos electrónicos, y su uso tiene numerosos beneficios y ventajas.
FILTRO EMI ( que es y como funciona )
tags: #tipos #de #filtros #supresor
Publicaciones populares:
- Cómo montar una campana de grupo filtrante: manual paso a paso
- Cómo funcionan los filtros de agua Irisana
- Pasos prácticos para sustituir el filtro de gasoil de tu Renault Trafic
- Guía de instalación del filtro de arena en piscicultura
- Cómo elegir una depuradora para estanques de tortugas: mantenimiento y consejos
