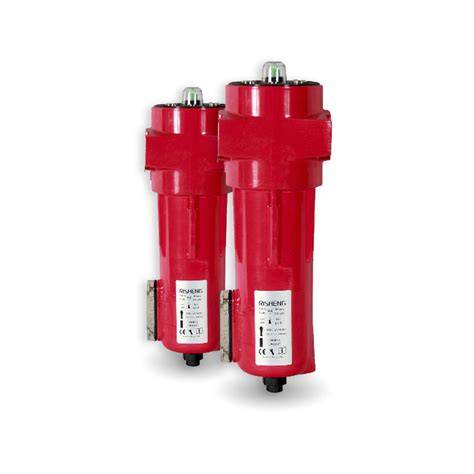

El filtro de la serie PF es apto para retener partículas sólidas de hasta 1 micras de diámetro, y partículas líquidas de hasta 0,1 mg/m3. Está formado por estructuras de acero inoxidable perforado y se utiliza como posfiltro contra polvo, protección de instalaciones neumáticas y en sistemas que requieren aire comprimido más limpio.
En una instalación con un caudal de 1000 lpm, el filtro PF debe seleccionarse atendiendo principalmente al grado de filtración, la presión máxima de trabajo, la temperatura y el intervalo de sustitución del elemento. El filtro PF trabaja con una presión máxima de 16 bar, una temperatura de trabajo de hasta 100 °C y un intervalo de sustitución del elemento de 3.500 horas.
Qué es el filtro de cartucho PF
El filtro Serie PF está diseñado para la retención de partículas sólidas de hasta 1 micras de diámetro y partículas líquidas de hasta 0,1 mg/m3. La construcción del filtro está basada en estructuras de acero inoxidable perforado, una configuración destinada a proporcionar resistencia en instalaciones de aire comprimido.
El grado de filtración PF es de 1 micra, mientras que el aceite residual indicado para esta serie es de 0,1. El valor de presión diferencial indicado para el filtro nuevo es de 0,1, y para el filtro saturado es de 0,7.
Aplicaciones principales del filtro PF
- Posfiltro contra polvo en secadores de absorción.
- Protección de instalaciones neumáticas.
- Posfiltro para secadores por refrigeración.
- Motores de aire comprimido.
- Instalación de granallado.
En estas aplicaciones, el filtro PF se emplea para reducir la presencia de partículas sólidas y contaminantes líquidos en el circuito de aire comprimido. Su función es especialmente relevante después de determinados equipos de tratamiento, como secadores de absorción y secadores por refrigeración.
Parámetros técnicos de la serie PF
| Parámetro | Valor |
|---|---|
| Filtro | PF |
| Aceite residual | 0,1 |
| Grado de filtración | 1 |
| Filtro nuevo | 0,1 |
| Filtro saturado | 0.7 |
| Presión máxima | 16 |
| Temperatura de trabajo | 100 |
| Sustituir elemento | 3.500 h. |
La presión máxima de trabajo del filtro PF es de 16 bar. La temperatura de trabajo alcanza los 100 °C, por lo que las condiciones reales de la instalación deben mantenerse dentro de estos límites.
El elemento filtrante debe sustituirse cada 3.500 horas. La presión diferencial indicada para el filtro nuevo es de 0,1 y aumenta hasta 0,7 en el filtro saturado, una variación que permite identificar el incremento de resistencia al paso del aire.
Comparación del filtro PF con otras series
La elección del filtro depende del tipo de contaminante que se desea retener y del grado de pureza requerido. La serie QF funciona como primera protección del sistema, la serie PF retiene partículas de hasta 1 micra, la serie HF alcanza 0,1 micras y la serie CF se utiliza para eliminar vapores y olores de aceite.
| Serie | Aceite residual | Grado de filtración | Filtro nuevo | Filtro saturado | Presión máx. | Temperatura de trabajo | Sustituir elemento |
|---|---|---|---|---|---|---|---|
| QF | - | 5 | 0,07 | 0.7 | 16 | 100 | 4.000 h. |
| PF | 0,1 | 1 | 0,1 | 0,1 | 16 | 100 | 3.500 h. |
| HF | 0,01 | 0,1 | 0,12 | 0.7 | 16 | 100 | 3.500 h. |
| CF | 0,008 | - | 0,18 | 0.7 | 16 | 60 | 3.500 h. |
Filtro cerámico Serie QF
El filtro cerámico Serie QF es un prefiltro utilizado para la retención de partículas sólidas y emulsiones con un diámetro de hasta 5 micras. Es la primera protección del sistema de aire comprimido.
El material cerámico es resistente a los aceites y se puede limpiar fácilmente. Sus aplicaciones incluyen secadores y bombas de vacío.
Filtro Serie HF
El filtro Serie HF es apto para la retención de partículas sólidas hasta 0,1 micras de diámetro, y partículas líquidas de hasta 0,1 mg/m3. Estos filtros son similares en construcción a los filtros de la serie PF.
La única diferencia es el grado de filtrado. El aire que pasa a través de este filtro está EXENTO DE ACEITE casi al 99,99%.
- Prefiltro coalescencia para secadores por adsorción.
- Instalaciones de pintura a pistola.
- Instrumentos de precisión.
- Aire respirable en condiciones normales.
Filtro de carbón activado Serie CF
El filtro de la serie CF, constituido por un lecho de carbón activado, se utiliza en aquellas actividades industriales en las que se requiere que el aire utilizado además de exento de aceite, este libre de vapores y olores del mismo.
Este filtro debe ir siempre precedido de uno de los de las series PF o HF.
- Industria farmaceútica y médica.
- Instrumentación industrial especial.
- Posfiltrado de filro microfino.
Cómo interpretar el grado de filtración PF
El grado de filtración de la serie PF es de 1 micra. Esto significa que el filtro está destinado a retener partículas sólidas de hasta 1 micras de diámetro, además de partículas líquidas de hasta 0,1 mg/m3.
La serie PF no sustituye a un filtro HF cuando la instalación exige una retención de partículas sólidas de hasta 0,1 micras. Tampoco sustituye a un filtro CF cuando se necesita eliminar vapores y olores de aceite.
Cuando la instalación requiere varias etapas de tratamiento, la serie QF puede utilizarse como primera protección, seguida de un filtro PF o HF según el grado de filtración necesario. Para eliminar vapores y olores del aceite, el filtro CF debe instalarse después de uno de los filtros de las series PF o HF.
Presión, temperatura y mantenimiento
El filtro PF admite una presión máxima de 16 bar y una temperatura de trabajo de hasta 100 °C. Estos valores deben compararse con las condiciones de funcionamiento del sistema antes de instalar el cartucho.
El elemento filtrante debe sustituirse cada 3.500 horas. El aumento de la presión diferencial desde el valor indicado para el filtro nuevo hasta el valor del filtro saturado señala la acumulación de contaminantes y la necesidad de revisar el estado del elemento.
La sustitución periódica permite conservar las condiciones de filtración previstas y evitar que el elemento saturado limite el paso del aire comprimido.
SeRob - Episodio 1 - Mantenimiento FRL
Datos de identificación del cartucho
La información disponible para el cartucho indica una longitud de 505 mm y un diámetro de 252 mm. La duración de uso indicada es de 3 meses.
| Característica | Valor |
|---|---|
| Longitud | 505 mm |
| Diámetro | 252 mm |
| Duración de uso | 3 meses |
La duración expresada en meses y el intervalo de sustitución expresado en horas deben interpretarse según las condiciones concretas de uso. El intervalo de la serie PF indicado para sustituir el elemento es de 3.500 h., mientras que la duración de uso indicada para el cartucho es de 3 meses.
Diferencia entre el filtro PF y un cartucho para spa
El filtro de cartucho para spa compatible con Waterair CFR100 / WFR100 / CFT100 / C-9699 pertenece a otra categoría de producto y está destinado a la filtración de agua de piscinas, spas, jacuzzis, hot tubs y bañeras de hidromasaje.
Mientras el filtro PF se utiliza en sistemas de aire comprimido, el cartucho de spa atrapa pelos, suciedad, hojas, grasas y aceites presentes en el agua. Por tanto, sus dimensiones, aplicación y condiciones de trabajo no deben confundirse con las de un filtro PF para aire comprimido.
El cartucho de spa tiene una longitud de 505 mm, un diámetro de 252 mm, una abertura superior de 150 mm, una abertura inferior de 150 mm y una superficie de filtro de 9,29 m² (100 Sq Ft). Estas características corresponden al cartucho para agua y no identifican por sí mismas un filtro PF de aire comprimido.
El filtro HEPA H13 circular para el purificador de aire Mundoclima MU-PUR 1000 también pertenece a una aplicación diferente. Los filtros HEPA son filtros de alta eficiencia de filtrado, desarrollados y empleados en un inicio para el uso en salas blancas y entornos donde era necesario una ausencia total de agentes contaminantes.
Un filtro HEPA H13 tiene una eficacia del 99,95 MPPS. Esto significa que, sin importar el tamaño de la partícula (puesto que la MPPS es el tamaño de partícula con más capacidad de penetración), la eficacia mínima de filtración será de 99,95%, para el resto de tamaños será incluso superior.
Estos filtros permiten la eliminación de virus, bacterias, polvo, polen así como asbestos y otros productos nocivos.
Aspectos que deben comprobarse antes de seleccionar el PF
- Que la aplicación corresponda a un sistema de aire comprimido.
- Que el grado de filtración requerido sea de hasta 1 micras.
- Que las partículas líquidas no superen los valores indicados para la serie PF.
- Que la presión de trabajo no supere los 16 bar.
- Que la temperatura de trabajo no supere los 100 °C.
- Que las dimensiones del cartucho sean compatibles con el alojamiento del filtro.
- Que el elemento se sustituya dentro del intervalo indicado de 3.500 h.
Si el objetivo principal es la primera protección del sistema frente a partículas y emulsiones de hasta 5 micras, corresponde valorar la serie QF. Si se necesita una retención de hasta 0,1 micras y aire prácticamente exento de aceite, corresponde valorar la serie HF.
Cuando además de aire exento de aceite se requiere aire libre de vapores y olores del mismo, se utiliza la serie CF, siempre precedida de un filtro de las series PF o HF.
