Para instalar un clorador salino Iteapool correctamente, hay que colocar la célula de electrólisis en la tubería de retorno, después del filtro y del sistema de climatización si lo hubiera, integrar el regulador de pH mediante una sonda y una bomba dosificadora, y conectar la centralita al funcionamiento de la depuradora.
El proceso comienza con la preparación del agua y la incorporación de sal especial para piscinas, continúa con el montaje de un bypass y de las sondas, y termina con las conexiones eléctricas, la calibración del control de pH y la puesta en marcha progresiva del sistema.
Qué es un clorador salino y cómo funciona
Un clorador salino es un equipo que, en lugar de obligarte a echar cloro químico cada semana, genera cloro automáticamente a partir de la sal disuelta en el agua. Cuando el agua de la piscina pasa por la célula del clorador, la sal (cloruro sódico) se transforma en cloro activo mediante electrólisis.
Ese cloro desinfecta el agua. Una vez ha cumplido su función, vuelve a convertirse en sal. El ciclo se repite una y otra vez. Este cloro elimina bacterias y algas, manteniendo el agua cristalina.
La cantidad de sal es muy baja (unas 7 veces menos que el mar), pero suficiente para que el clorador haga su trabajo. Si lo combinas con un regulador de pH, aún mejor.
Materiales necesarios para la instalación
Equipos de electrólisis y control
- Kit de clorador salino y regulador de pH Gre: Centralita, célula de electrólisis, sonda y bomba dosificadora.
- Central de control del clorador salino.
- Electrodo o célula para la cloración salina.
- Central y bomba peristáltica.
- Electrodo o sonda para detectar los niveles de pH del agua.
- Soluciones para calibrar los mínimos y máximos de trabajo de la sonda.
- Depósito de minorador o aumentador de pH.
Fontanería y conexiones
- Fontanería de PVC: Kit de bypass (3 válvulas de bola, codos, tubo de 50 mm), 2 collarines de toma y adhesivo para PVC.
- Tubo de PVC para la aspiración/dosificación del minorador o aumentador de pH.
- Adaptadores de manguera, si tu piscina no tiene las mismas medidas.
- Fuente de alimentación eléctrica segura, con protección contra sobrecargas y siempre conectada a un enchufe con toma de tierra.
Sal para el tratamiento inicial
- Tratamiento inicial: Sal especial para piscinas (5 kg por cada m³ de agua).
- La sal debe ser específica para la cloración salina, es decir, sin aditivos que dañen todo el sistema de desinfección.
- Sal especial para piscinas (no yodada, granulada y con al menos 99,8 % de pureza).
Qué revisar antes de empezar
Antes de lanzarte a instalar tu clorador salino, hay algunos aspectos clave que debes revisar para evitar errores. Antes de empezar nada, la piscina tiene que estar limpia.
Comprueba que el agua esté limpia y que tenga la cantidad de sal adecuada (normalmente entre 3 y 5 g por litro). La cantidad de sal a verter depende de los metros cúbicos siendo de 5kg por cada metro de agua.
También debes comprobar el estado del filtro de arena o cartucho para que sea efectiva su función. La instalación debe realizarse con la corriente cortada y las llaves de paso cerradas, sobre todo por motivos de precaución.
El clorador debe colocarse en un lugar ventilado, protegido de la lluvia y en una zona accesible para que cuando hagas el mantenimiento, te sea más fácil.
Dónde se instala el clorador salino
El clorador salino siempre va después del filtro: El agua sale de la piscina. Pasa por la bomba y el filtro. Llega al clorador salino. Y el agua vuelve limpita a la piscina.
El clorador debe ir siempre en la tubería de retorno, después del filtro y del sistema de climatización si lo hubiera, justo antes de que el agua vuelva a la piscina.

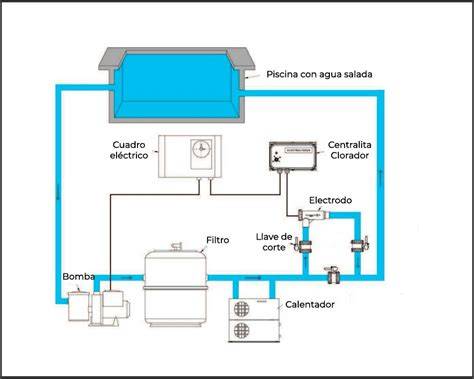

Un esquema básico de montaje sería:
Piscina → Bomba/filtro → Regulación de pH → Célula de electrólisis → Retorno de agua limpia
Imagina un circuito en línea recta: la clave es que el agua siempre pase primero por el filtro antes de llegar al clorador.
Preparación del agua 24 horas antes
Añade la sal directamente en la piscina con la depuradora en recirculación. Recircula el agua hasta que la sal se haya disuelto totalmente con el sistema de electrólisis salina no conectado.
Déjala disolver 24 horas antes de encender el clorador para no dañar la célula por baja salinidad. Después toca esperar a que se disuelva y comprobar que la temperatura del agua está por encima de los 15 grados.
Una vez disuelta la sal, revisa y equilibra los niveles del agua para un máximo control: - El pH debe estar entre 7,2 y 7,6 - La alcalinidad debe tener un baremo entre los 80 y 120 p.p.m. *p.p.m.: partes por millón.
Montaje del bypass de PVC
El bypass permite aislar el equipo para mantenimiento sin cortar la filtración general. Pega el puente de PVC intercalando las tres válvulas.
Instálala en bypass, saca una derivación de la tubería con una pieza que vuelva a la tubería de nuevo. En la derivación mencionada anteriormente, coloca la célula haciendo un par de agujeros al tubo.
Usa el limpiador de PVC para los enlaces y casquillos, luego aplica el pegamento dentro de los enlaces y en el exterior de uno de ellos y encaja ambas piezas. Repite este proceso con las piezas restantes.
Limpia lo que sobra, coloca las juntas y la célula y enrosca los dos enlaces. No te olvides de las juntas de estanqueidad.
Instalación de los collarines, la sonda y el inyector de pH
Realiza dos agujeros en el tubo de retorno del agua tras el sistema de filtración que se disponga (ya sea un filtro de arena o de cartucho). Estos dos agujeros deben tener unos 15 - 20 cm de distancia para funcionar perfectamente.
- Agujero para introducir el corrector de pH.
- Agujero para inyectar el electrodo o sonda de pH.
Coloca los dos collarines de toma en la tubería previos a la célula. Coloca los collarines con tornillos para poder instalar el portasondas y el portatubo.
Instala la sonda lectora de pH en el primer collarín y el inyector de pH en el segundo. La sonda debe colocarse sin apretar excesivamente.
Orden de los componentes en la tubería
| Orden | Componente | Función |
|---|---|---|
| 1º | Sonda de pH | Mide el pH del agua filtrada. |
| 2º | Inyector de pH | Dosifica el minorador de pH según necesidad. |
| 3º | Célula de electrólisis | Genera el cloro natural antes del retorno. |
Instalación del regulador de pH
Emplaza el minorador o aumentador de pH cerca del controlador de pH e introduce el tubo de PVC que succionará el líquido necesario en cada momento.
Debes agujerear el tapón del depósito de minorador o aumentador, introducir el tubo y conectarlo a la bomba dosificadora para recibir sus órdenes.
Conecta el tubo de salida en el contralodor de pH para que pase la cantidad de minorador o aumentador por la bomba hacia el tubo de retorno del agua. Por ello, deberás conectar el otro extremo del tubo en el agujero creado para introducir el corrector de pH en el paso 1.
El otro extremo debe ir en la caja reguladora junto al tubo que llevará el regulador de pH y que ira de la caja al collarín. Corta el tramo necesario, desenrosca la tapa del portatubo retira las piezas interiores e introduce la tapa en el tubo junto a las dos piezas.
Coloca la tubería que llevará inyectado el pH.
Calibración de la sonda de pH
Conecta la bomba peristáltica a la corriente para calibrar el electrodo o sonda de pH. Prepara la sonda a la bomba peristáltica ya en marcha: Introdúcela en la solución patrón pH7 unos segundos y pulsa el botón de calibración.
Repite la misma acción con la solución patrón pH9. Coloca la sonda o electrodo en el agujero realizado para ella en el paso número 1 sin apretar excesivamente.
Colocación de la célula de electrólisis
Coloca la célula en la tubería donde retorna el agua: Usa el limpiador de PVC para los enlaces y casquillos, luego aplica el pegamento dentro de los enlaces y en el exterior de uno de ellos y encaja ambas piezas.
A continuación, sitúa el electrodo de cloración salina en el tubo de retorno del agua para que se pueda hacer efectivo el sistema de electrólisis de sal.
La célula de electrólisis debe quedar instalada después de la sonda y del inyector de pH, de manera que el agua filtrada sea medida y tratada antes de regresar a la piscina.
Fijación y conexiones eléctricas
Fija la centralita a la pared, conecta la célula y las sondas, y vincula la alimentación al cuadro de la bomba. Coloca en la pared el controlador de pH (puede ser un único aparato que contiene la central y la bomba peristáltica para analizar los niveles de pH e inyectar la cantidad de regulador que necesita el agua de tu piscina).
Fija los paneles del clorador con la ayuda de unas escuadras o una pletina. Coloca en la pared y conecta la central del clorador salino con el electrodo para que funcione correctamente.
Haz las conexiones para que el clorador y el regulador funcionen al mismo tiempo que la maquina depuradora. Introduce los cables del regulador y del panel por el orificio de entrada de la caja eléctrica de la depuradora.
A este cable (alimentación), hay que unir los del panel y regulador que tengan el mismo color. Conecta el cable del clorador en la célula. ¡No te olvides de las juntas de estanqueidad!
También deberás enchufar la central a la corriente para que empiece a funcionar. Por último, escanea el código QR para sincronizar el equipo con la app Fluidra Pool.
Puesta en marcha del sistema
Una vez tengas instalado y conectado tanto el sistema de cloración salina como la bomba dosificadora, deberás tener en cuenta las siguientes indicaciones para poner en marcha todo el sistema de electrólisis salina de una forma efectiva y correcta.
- Comprueba el estado del filtro de arena o cartucho para que sea efectiva su función.
- Añade sal marina pura al agua. Necesitarás entre unos 3 y 4 kg por m3 de agua.
- Recircula el agua hasta que la sal se haya disuelto totalmente con el sistema de electrólisis salina no conectado.
- Revisa y equilibra los niveles del agua para un máximo control.
- Ya puedes conectar el sistema de electrólisis salina con el 100% de la producción.
- Ajusta el sistema de electrólisis con la potencia que requiere tu piscina en función de las necesidades que tenga.
Otra puesta en marcha indicada para el sistema consiste en dejar pasar unas 12 horas aproximadamente colocando la filtración en modo automático.
Comprueba que el agua esté limpia y que tenga la cantidad de sal adecuada. Pon a funcionar la bomba y el filtro. Coloca el clorador en la tubería de retorno, justo después del filtro. Enchúfalo y configúralo.
Control del pH y mantenimiento
Mantén el pH entre 7,2 y 7,6. Un pH fuera de rango reduce la eficacia del cloro hasta un 80% y genera incrustaciones calcáreas en los electrodos.
Haz revisiones periódicas: mide la sal y el cloro con regularidad. ¿Cuánto mantenimiento necesita? Muy poco. Revisar el nivel de sal un par de veces por temporada y limpiar la célula de vez en cuando (o nada, si es autolimpiante).
Solo se repone cuando haces lavados de filtro o repones agua. No hay que añadir sal todas las semanas.
El sistema regenera el cloro constantemente, reduciendo residuos. El agua es más suave, sin olor ni picor.
Errores comunes que debes evitar
- No medir la sal: si pones de más o de menos, el clorador no trabajará bien.
- Ponerlo antes del filtro: error mortal.
- Usar sal de cocina barata: genera residuos y daña el aparato.
- Programar pocas horas: el agua se pondrá turbia.
- Dejar mangueras flojas: adiós presión, hola fugas.
- Conectar el clorador antes de que la sal se haya disuelto completamente.
- Instalar la célula sin juntas de estanqueidad.
Truco: revisa siempre las conexiones dos veces. Pero ¡ojo!, te recomendamos leer previamente las instrucciones que facilita el fabricante del producto.
