La depuradora de aguas residuales de Villa del Río forma parte de un proyecto conjunto de saneamiento y depuración para Villa del Río y Villafranca de Córdoba, concebido para recoger, conducir y tratar los vertidos urbanos de ambas localidades. En Villa del Río, la solución incluye una red de colectores, estaciones de bombeo y una Estación Depuradora de Aguas Residuales (EDAR) basada en fangos activos con aireación prolongada.
Las obras de Villa del Río consistieron en la ejecución de un colector de aguas residuales de 3.980 metros (con diámetros de 400 y 250 mm) y de una estación depuradora, igualmente bajo la tecnología de aireación prolongada. En este caso la población equivalente a la que dará servicio es de 9.400 habitantes.
Finalidad de la actuación
El objetivo es dotar a las poblaciones de Villafranca de Córdoba y Villa del Río de las infraestructuras necesarias para el saneamiento y depuración de la misma y dar así cumplimiento a lo establecido en la Directiva 91/271/CEE. Para ello se han construido sendas depuradoras en cada uno de los municipios ambas con sistema de depuración mediante fangos activos con aireación prolongada.
Se redacta el proyecto con el fin de definir las obras e instalaciones necesarias que posibiliten la conducción, tratamiento y depuración de los vertidos de aguas residuales de las localidades de Villafranca de Córdoba y Villa del Río (Córdoba).
El «Proyecto Modificado núm. 1 de las obras de saneamiento y depuración de Villafranca de Córdoba y Villa del Río (Córdoba)» se desarrolló en los términos municipales de Villafranca de Córdoba y Villa del Río.
Red de saneamiento y recogida de vertidos
Para la recogida de las aguas residuales, en ambas localidades se han ejecutado colectores de gravedad de 400mm de PEAD y colectores de impulsión de 300mm y 250 mm de fundición dúctil.
El colector de Villa del Río consiste en un colector de gravedad diseñado en PEAD con diámetro 400 mm y pendiente máxima del 0,509%, y 3 estaciones de bombeo con sus correspondientes impulsiones en tubería de fundición dúctil de 250 y 300 mm de diámetro.
De esta forma es posible canalizar los 9 puntos de vertidos existentes actualmente en la localidad. La longitud total de tubería asciende a 5.256 m y se ha dispuesto un total de 44 pozos.
Las estaciones de bombeo están todas equipadas con 3 bombas sumergibles, quedando una de ellas, en cada caso, como reserva instalada y disponiéndose las instalaciones de control y telemando así como desodorización en las salas de bombeo y demás servicios auxiliares necesarios.
| Elemento | Características |
|---|---|
| Colector principal | Colector de gravedad de PEAD |
| Diámetro del colector por gravedad | 400 mm |
| Pendiente máxima | 0,509% |
| Impulsiones | Tubería de fundición dúctil de 250 y 300 mm |
| Longitud total de tubería | 5.256 m |
| Pozos | 44 |
| Estaciones de bombeo | 3 |
| Bombas por estación | 3 bombas sumergibles |
| Reserva instalada | 1 bomba en cada estación |
| Puntos de vertido canalizados | 9 |
Proceso de depuración de la EDAR
La EDAR de Villa del Río consiste en la siguiente línea de tratamiento: obra de llegada, pretratamiento (formado por desbaste, desarenado-desengrasado con aireación, tamizado y eliminación de grasas y arenas), medida de caudal de agua bruta, tratamiento biológico mediante aireación prolongada a baja carga con aireación mediante soplantes y difusores, dosificación en cloruro férrico e hipoclorito sódico (control y eliminación de fósforo y bulking), decantación secundaria, caudalímetro de agua tratada y vertido del efluente, recirculación de fangos al tratamiento biológico, purga de fango en exceso al espesamiento, concentración de fangos en espesador de gravedad, acondicionamiento y deshidratación mediante centrifugado y almacenamiento del fango seco en tolva.
Obra de llegada y pretratamiento
La obra de llegada recibe las aguas residuales conducidas desde la red de saneamiento antes de su entrada en las fases de tratamiento. El pretratamiento está formado por desbaste, desarenado-desengrasado con aireación, tamizado y eliminación de grasas y arenas.
El desbaste permite separar los sólidos de mayor tamaño, mientras que el tamizado retiene sólidos más pequeños. El desarenado-desengrasado con aireación está destinado a retirar arenas y grasas antes del tratamiento biológico.
Medición del caudal
La línea incorpora la medida de caudal de agua bruta y un caudalímetro de agua tratada. Estos elementos permiten controlar el volumen de agua que entra en la instalación y el efluente que sale después del proceso de depuración.

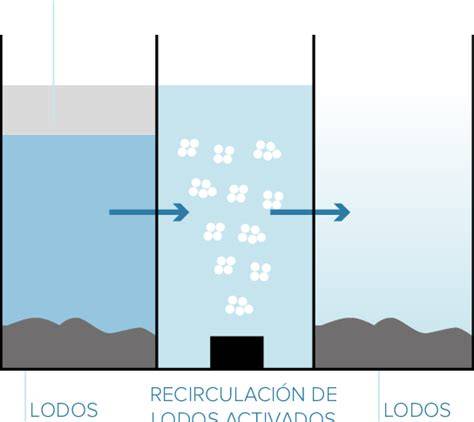

Tratamiento biológico
El tratamiento biológico se realiza mediante aireación prolongada a baja carga, con aireación mediante soplantes y difusores. Esta tecnología forma parte del sistema de depuración mediante fangos activos implantado en las depuradoras de Villa del Río y Villafranca de Córdoba.
En el tratamiento biológico, la materia orgánica presente en las aguas residuales se somete a la acción de los microorganismos que forman los fangos activos. La aireación prolongada mantiene las condiciones necesarias para el funcionamiento del proceso biológico.
Control del fósforo y del bulking
La instalación contempla la dosificación de cloruro férrico e hipoclorito sódico para el control y eliminación de fósforo y bulking.
La dosificación de reactivos complementa el tratamiento biológico y contribuye al control de los parámetros que pueden afectar a la calidad del proceso y a la separación posterior de los fangos.
Decantación secundaria y vertido
Después del tratamiento biológico, el agua pasa a la decantación secundaria. En esta fase se separan los fangos del agua tratada antes de la medición del caudal tratado y del vertido del efluente.
La línea incluye la recirculación de fangos al tratamiento biológico y la purga del fango en exceso hacia el espesamiento. De este modo, una parte de los fangos se devuelve al proceso y otra parte se extrae para su tratamiento.
Tratamiento de fangos
La instalación contempla la concentración de fangos en un espesador de gravedad, el acondicionamiento y la deshidratación mediante centrifugado y el almacenamiento del fango seco en una tolva.
El tratamiento de fangos comprende la recirculación de los fangos necesarios para mantener el proceso biológico, la purga de los fangos en exceso, su espesamiento, su deshidratación y su almacenamiento posterior.
Instalaciones complementarias
Como complemento, se proyectan redes de agua y aire de servicio, desodorización por carbón activo, edificios de control y secado, urbanización de la parcela de obras e instalación eléctrica, automatización y control de planta.
- Redes de agua y aire de servicio.
- Desodorización por carbón activo.
- Edificios de control y secado.
- Urbanización de la parcela de obras.
- Instalación eléctrica.
- Automatización y control de planta.
Automatización, telemando y supervisión
En la EDAR de las poblaciones de Adamuz, Villafranca y Villa del Río se participó desde el diseño de los sistemas de telemando, control distribuido y SCADA de monitorización hasta su implantación y puesta en servicio.
La necesidad de un sistema de gestión y monitorización de todo el equipamiento electro-mecánico se hace imprescindible en cualquier planta de tratamiento de aguas residuales así como el control y gestión energética para su explotación.
La instalación de sensores, medidores y elementos de captación se requieren para capturar los parámetros físicos que permitan predefinir un modelo y comportamiento de la planta.
Para todas las estaciones depuradoras y bombeos asociados se realizó el diseño, implantación, programación y puesta en marcha de los sistemas de gestión basados en PLCs de Siemens®, y sistemas SCADA WinCC de Siemens® para monitorización y registro, instalación de sensores y equipamiento de medida para la correcta gestión de las plantas.
Se diseñó el sistema de telemando y radioenlace seguro para la comunicación con las estaciones de bombeo asociadas a las EDARes, con integración completa en el SCADA para su supervisión.
Datos principales de Villa del Río
| Dato | Valor |
|---|---|
| Población equivalente de servicio | 9.400 habitantes |
| Longitud del colector indicada para Villa del Río | 3.980 metros |
| Diámetros indicados para el colector | 400 y 250 mm |
| Longitud total de tubería del colector de Villa del Río | 5.256 m |
| Estaciones de bombeo | 3 |
| Puntos de vertido canalizados | 9 |
| Tecnología de depuración | Fangos activos con aireación prolongada |
La documentación técnica recoge una longitud de 3.980 metros para el colector de aguas residuales de Villa del Río, con diámetros de 400 y 250 mm, y detalla para el colector de Villa del Río una longitud total de tubería de 5.256 m, con un colector de gravedad de 400 mm, impulsiones de 250 y 300 mm, 44 pozos y 3 estaciones de bombeo.
Marco administrativo y ambiental
La actuación fue sometida a información pública a efectos de interés general para su publicación y general conocimiento, de trámite de expropiaciones forzosas, ocupaciones y afecciones, según Ley de Expropiación Forzosa de 16 de diciembre de 1954, y de tramitación medioambiental según Ley 7/2007, de 20 de julio, de Gestión Integrada de la Calidad Ambiental, así como Decreto 155/1998, de 21 de julio, por el que se aprueba el Reglamento de Vías Pecuarias de la Comunidad Autónoma de Andalucía.
Lo que se hace público para general conocimiento, abriéndose un plazo de treinta (30) días hábiles, contados a partir de la última de las publicaciones que se efectúen en el Boletín Oficial de la Junta de Andalucía, en el Boletín Oficial de la Provincia de Córdoba y en uno de los diarios de mayor circulación de la provincia, para que los interesados puedan presentar reclamaciones y alegaciones sobre la procedencia de la ocupación o disposición de los bienes y su estado material o legal, a través de los registros y oficinas regulados en el artículo 38 de la Ley 30/1992, de 26 de noviembre, de Régimen Jurídico de las Administraciones Públicas y del Procedimiento Administrativo Común, así como en los Ayuntamientos de Villafranca de Córdoba y Villa del Río o ante el Director Provincial de la Agencia Andaluza del Agua de Córdoba, en cuyas oficinas y durante los mismos días y en horas hábiles está expuesto el citado proyecto, a disposición de los que deseen examinarlo.
En el tablón de anuncios del Ayuntamiento donde radiquen los bienes objeto de expropiación, se fijará una copia de la relación de los bienes y derechos afectados, a tenor de lo dispuesto en los artículos 18 y siguientes de la Ley de Expropiación Forzosa de 16 de diciembre de 1954, y concordantes del Reglamento para su aplicación.
