Para cambiar los filtros de un aire acondicionado por conductos se necesita un acceso practicable a la rejilla de retorno, a la caja portafiltros o a la parte posterior de la unidad interior, además de espacio suficiente para extraer el filtro sin doblarlo ni dañar cables, tuberías, conductos o el propio falso techo. No existe una única medida universal, porque la ubicación del filtro, el tamaño de la máquina y el sistema de techo registrable determinan el espacio realmente necesario.
Como referencia de instalación, un hueco de 26 cm puede resultar insuficiente para algunas unidades interiores y para realizar cómodamente las tareas de mantenimiento, especialmente si hay tuberías que ocupan parte del espacio libre. En determinadas instalaciones se han previsto 30 cm como mínimo, pero también hay máquinas interiores de 25 cm de grosor, por lo que la compatibilidad debe comprobarse con el modelo concreto y con la posición de sus filtros.
Qué espacio debe quedar disponible para el mantenimiento
El espacio libre no debe calcularse únicamente tomando como referencia el grosor de la unidad interior. También hay que reservar sitio para desmontar el registro, retirar los filtros, manipular las cintas o pestañas de extracción, limpiar o sustituir el material filtrante y volver a colocarlo sin forzar la instalación.

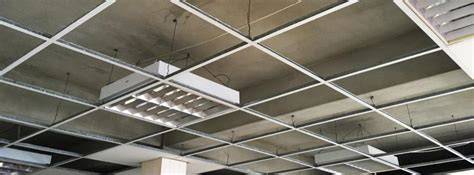

En una instalación con falso techo registrable, el acceso debe permitir desmontar las placas necesarias para colocar la máquina, las tuberías y los conductos, así como para realizar posteriormente las labores de mantenimiento. En instalaciones bien planteadas, debe permitir revisar filtros, bandeja de condensados, conexiones y componentes principales sin desmontar medio techo.
Si el filtro se encuentra en la rejilla de retorno, el espacio necesario puede ser menor, porque el mantenimiento se realiza desde el propio frontal. Si está situado en la parte posterior de la unidad interior, será necesario acceder a la zona de aspiración, que puede quedar detrás de un registro del falso techo.
| Situación | Consecuencia para el mantenimiento |
|---|---|
| Filtro integrado en la rejilla de retorno | El acceso suele ser más directo y no siempre exige llegar hasta la unidad interior. |
| Filtro situado en la unidad interior | Puede ser necesario abrir un registro del falso techo para retirarlo. |
| Hueco libre de 26 cm | Puede resultar insuficiente según el grosor de la máquina, la ubicación del filtro y las tuberías existentes. |
| Espacio de aproximadamente 30 cm | Se ha utilizado como referencia mínima en algunas instalaciones, aunque no sustituye la comprobación del equipo concreto. |
| Tuberías dentro del hueco | Reducen el espacio útil y pueden impedir la extracción o el montaje correcto del filtro. |
Por qué el acceso al filtro es tan importante
El filtro retiene buena parte del polvo, las fibras, los pelos y otras partículas que arrastra el aire de retorno antes de volver a pasar por la unidad interior. Cuando se satura, aumenta la resistencia al paso del aire.
Dicho de forma sencilla, el ventilador intenta mover aire a través de una barrera cada vez más tupida. Limpiarlo correctamente puede recuperar caudal, reducir olores y ayudar al equipo a trabajar en mejores condiciones.
Los filtros de aire acondicionado por conductos son los encargados de capturar todas las partículas de polvo y otros alérgenos. Con el paso del tiempo, si no se realiza una limpieza periódica, estos filtros pueden obstruirse.
- Mala calidad del aire y mal olor.
- Calefacción y climatización deficientes.
- Posibles roturas del compresor a causa de sobrecalentamientos.
Cuando un filtro está obstruido, el sistema de aire acondicionado o calefacción tiene que trabajar más para mover el aire a través de los conductos. Esto no solo incrementa el consumo energético, sino que también puede reducir la vida útil del equipo debido al esfuerzo adicional que debe realizar.
El equipo puede tardar más en alcanzar la temperatura solicitada y permanecer funcionando durante más tiempo. Un filtro saturado obliga al ventilador a trabajar en condiciones más desfavorables.
Dónde se encuentra el filtro de un aire acondicionado por conductos
No existe una única ubicación válida para todas las instalaciones. En muchas viviendas el filtro está colocado detrás de la rejilla de retorno, pero en otras se encuentra directamente en la unidad interior o en una caja portafiltros situada en el falso techo.
En los equipos de aire acondicionado por conductos, los filtros se encuentran en la parte posterior de la unidad interior. Normalmente, la unidad interior del aire acondicionado por conductos se suele ubicar en el techo del cuarto de baño, mirando hacia la puerta.
Aunque por características de la vivienda, también se podría haber instalado en algún otro lugar. La unidad interior suele estar instalada sobre un techo de pasillo, baño, distribuidor o zona auxiliar, aunque depende del diseño de cada vivienda.
La parte posterior de la unidad será la que quede libre de tubos, por donde la unidad aspira el aire. Antes de desmontar nada, consulta el manual del equipo y observa el recorrido del retorno.
Filtros instalados en la rejilla de retorno
Es una solución habitual porque facilita el mantenimiento. La propia rejilla puede incorporar un marco abatible o un alojamiento en el que se coloca la malla filtrante.
- Localiza la rejilla por la que el sistema aspira aire.
- Comprueba si tiene cierres, pestañas o tornillos accesibles.
- Abre el frontal sin forzarlo.
- Observa si detrás aparece una malla plana montada sobre un bastidor.
- Revisa si existe una flecha que indique el sentido del aire.
La rejilla que aspira aire suele ser más grande que las rejillas de impulsión y normalmente no expulsa una corriente perceptible. Esta configuración permite retirar el filtro sin acceder directamente a la unidad interior.
Eso sí, el filtro debe ajustar bien. Un marco con holguras permite que parte del aire rodee la malla y entre sin filtrar.
Filtros situados en la unidad interior
Algunos equipos incorporan los filtros en la propia entrada de retorno de la unidad interior. En ese caso, puede ser necesario abrir un registro del falso techo para acceder a ellos.
Por lo tanto, debemos desmontar la parte de escayola del techo e ir a la parte contraria de la unidad, que es donde se encontrará el filtro de aire. No confundas el registro de mantenimiento con una rejilla de impulsión.
Antes de retirar el filtro:
- Desconecta la alimentación.
- Identifica cómo va sujeto.
- Haz una fotografía de su posición.
- Observa la dirección marcada por el fabricante.
- Comprueba si hay más de una pieza filtrante.
- Evita apoyar peso sobre el falso techo.
Si el acceso es estrecho, la unidad está muy alta o hay cableado y desagües próximos, no merece la pena improvisar. Una limpieza sencilla puede terminar en una tapa rota, una conexión desplazada o una tarde memorable por motivos poco deseables.
Cómo valorar si el falso techo ofrece espacio suficiente
Para valorar el espacio disponible hay que medir la distancia entre el forjado y la parte inferior del falso techo, pero también hay que descontar el volumen ocupado por las tuberías, el aislamiento, los conductos, los perfiles y cualquier otro elemento instalado en ese hueco.
Tengo 26 cm. libres, que es la distancia del forjado a los perfiles donde van las placas de escayola, y además tengo que restarle unos 5 cm. de esa maraña de tuberías que no deberían estar ahí.
La medición útil, por tanto, no es la distancia total desde el forjado hasta las placas, sino la distancia libre real que queda alrededor de la máquina y delante del filtro. Una tubería que atraviesa la zona de extracción puede impedir el mantenimiento aunque la unidad interior quepa físicamente.
También hay que comprobar la posición de las placas y de los perfiles. No dices qué tipo de falso techo registrable tienes pero casi seguro que tienes que desmontarlo para colocar la máquina, las tuberías, embocar los conductos, etc.
Si es de vinilo de 60x60 es fácil, pero de bandejas de chapa es más fácil. Por cierto lo normal es apoyar la estructura sobre el azulejo, pero si hay que bajar esos 4 o 5 cm, no hay problema en poner ángulo perimetral.
¿Bastan 26 centímetros?
Un hueco de 26 cm no permite afirmar por sí solo que la instalación sea imposible. Tienes 30 hasta la escayola, cabe el A/A, eso sí, tienes que hacer ajustes con la perfilería actual o poner otro sistema.
La posibilidad de instalar la máquina dependerá del modelo que montes, de dónde lleve los filtros y de la disposición de los conductos, tuberías y perfiles. Mitsubishi tiene máquinas interiores de 25 cm de grosor y no se en otras marcas lo que tendrán.
Sin embargo, que una máquina quepa no significa necesariamente que el filtro pueda extraerse con comodidad. Aunque la unidad interior tenga un grosor inferior al hueco disponible, el filtro puede necesitar un movimiento hacia abajo, hacia un lateral o hacia la parte posterior.
Todos los que me han mandado hacer son un mínimo de 30 cm. Si me hubiesen dejado 40 cm. como dices no hubiese habido ningún problema, sólo sería cuestión de desmontar y luego volver a montar, al mismo nivel.
Estas referencias muestran por qué el espacio mínimo debe definirse a partir de la ficha técnica del equipo y del sistema de acceso, no únicamente con una cifra general. El espacio necesario para cambiar los filtros puede ser distinto del espacio mínimo para introducir la máquina durante la instalación.
Qué elementos pueden reducir el espacio útil
El espacio disponible para cambiar filtros puede verse reducido por varios elementos ocultos en el falso techo. Antes de cerrar la instalación conviene comprobar la posición de todos ellos.
- Tuberías de agua.
- Tuberías de saneamiento.
- Conductos de refrigerante.
- Conductos de impulsión y retorno.
- Cables eléctricos.
- Perfiles del falso techo.
- Aislamiento de las tuberías.
- Desagüe de condensados.
- Placas de escayola, vinilo o chapa.
- Elementos de suspensión y soportes.
El problema del hueco no depende solo de la altura disponible. El espacio físico donde debe ir la máquina puede estar cruzado por varias tuberías, y una parte del techo puede quedar inutilizada para la extracción del filtro.
En una instalación correctamente organizada, la parte posterior de la unidad debe quedar libre de tubos, porque es la zona por la que la unidad aspira el aire y donde normalmente se sitúan los filtros.
Cómo debe ser el registro de mantenimiento
El registro debe permitir abrir el acceso, retirar el filtro y volver a colocarlo sin desmontar de forma permanente los perfiles, las placas o los elementos del alicatado. Si para cambiar un filtro hay que cortar el techo o desmontar una parte importante de la instalación, el acceso no resulta práctico.
El registro suele ser una tapa practicable, una rejilla desmontable o un panel que permite llegar a la unidad interior. No siempre está justo debajo del equipo.
Para localizarlo:
- Sigue visualmente la posición aproximada de las rejillas y el retorno.
- Busca una tapa cuadrada o rectangular diferente al resto del techo.
- Consulta planos, fotografías de la obra o documentación de la instalación.
- Escucha dónde se encuentra el ventilador cuando el equipo funciona.
No cortes ni abras el falso techo sin confirmar la ubicación. Si no existe un acceso razonable, el problema no es solo de mantenimiento. Conviene valorar la instalación de un registro adecuado o una solución de retorno con portafiltro accesible.
Cómo extraer los filtros
Debemos localizar dos cintas de nylon que cuelgan de los filtros y tirar de ellas, hacia afuera. Debemos tirar del filtro hacia abajo para extraerlo del todo.
Otros filtros salen por debajo de la máquina y algunos funcionan igual que el mecanismo de una ventana. Si tus filtros se encuentran dentro del primer caso, ten cuidado cuando retires la pletina, ya que pueden caer al suelo.
Para retirar los filtros, apóyalos desde la parte superior y luego, con cuidado, busca la inclinación adecuada para sacarlos. Hazlo con calma para no dañar nada.
No necesitas herramientas. Los filtros se extraen fácilmente con la mano. Asegúrate de no forzar nada y fíjate en cómo están colocados para devolverlos igual después.
Cómo limpiar o sustituir los filtros
La limpieza de los filtros de aire acondicionado por conductos es fácil. Muchas veces es suficiente con pasar la aspiradora, pero si vemos que no quedan del todo limpios, también podemos lavar con agua y detergente neutro.
La secuencia correcta es sencilla, pero hay tres reglas que no debes saltarte: desconectar el equipo, no lavar un filtro desechable y no volver a montarlo húmedo.
Filtros reutilizables
Una vez que los tengas fuera, es hora de la limpieza. Usa una mascarilla para evitar inhalar el polvo y la suciedad. Si el filtro está ligeramente sucio, pasa una aspiradora para quitar polvo.
Si tiene suciedad acumulada o manchas, lávalo con agua tibia, a menos de 40 °C. También puedes utilizar agua templada y jabón neutro en poca cantidad.
Con un cepillo suave, elimina la suciedad acumulada. Evita ejercer demasiada presión, porque puedes romper la malla o deformar el bastidor.
A la hora de secarlos, debemos dejarlos en la sombra para evitar el mínimo deterioro. Déjalos secar completamente al aire libre y a la sombra.
No vuelvas a instalar un filtro húmedo. Volver a colocar un filtro húmedo puede provocar moho, malos olores o incluso averías.
Filtros de nylon, HEPA y otros filtros no lavables
Los filtros de nylon no son lavables. En caso de que el equipo de aire acondicionado por conductos disponga de filtros de nylon, deberán ser reemplazados por filtros nuevos.
En filtros HEPA, no los laves: son reemplazables, no reutilizables. Antes de mojar el filtro, confirma que es lavable.
Si no tiene identificación, consulta la documentación del equipo o solicita asesoramiento. Es crucial asegurarse de que el filtro nuevo sea del tamaño y tipo adecuado para el sistema de conductos, lo que garantizará un ajuste perfecto y un rendimiento óptimo.
Cómo volver a colocar los filtros
Debemos ajustar los filtros a la parte de arriba, encajándolos a las dos pestañas que encontraremos a la máquina. Es importante que las cintas de nylon queden por fuera para poder volver a sacarlos la próxima vez.
Una vez secos, reinstala los filtros en su lugar. Asegúrate de que están bien posicionados y seguros.
Colócalos exactamente como estaban, asegurándote de que están bien encajados. Si lo pones del revés, el rendimiento cae y el aire no fluye correctamente.
Revisa si existe una flecha que indique el sentido del aire y respeta la posición original del filtro. Un filtro que parece encajar, pero queda invertido o con holguras, puede reducir el rendimiento del sistema.
Errores que revelan un acceso insuficiente
El acceso no es adecuado cuando el usuario no puede retirar el filtro sin doblarlo, cuando las placas deben romperse para llegar a la máquina o cuando las tuberías impiden extraerlo en línea recta.
| Error frecuente | Consecuencia o problema |
|---|---|
| Colocar el filtro sin haberlo secado bien | Aparición de moho y malos olores al cabo de pocos días. |
| Usar lejía o productos abrasivos | Daños en la estructura del filtro y reducción de su vida útil. |
| Olvidar cómo estaba colocado y ponerlo del revés | El filtro parece encajar, pero bloquea el flujo de aire y reduce la eficiencia. |
| No prever un registro practicable | Para cambiar el filtro hay que desmontar o cortar el falso techo. |
| Colocar tuberías delante de la zona de extracción | El filtro puede quedar bloqueado aunque la máquina quepa. |
| Limpiar el filtro, pero olvidar revisar el desagüe o la bandeja de condensados | Persistencia de olores desagradables por acumulación de agua o suciedad. |
Frecuencia de revisión y cambio
La limpieza de los filtros debe realizarse al menos dos veces al año: una vez antes de la temporada de verano y otra antes de la temporada de invierno. Esto es lo mínimo.
Como punto de partida, puedes hacer una inspección visual aproximadamente una vez al mes durante los periodos de uso intenso. La limpieza puede ser necesaria cada uno, dos o tres meses, aunque el intervalo real dependerá de la instalación.
Una buena práctica es revisar los filtros cada mes y reemplazarlos cada tres meses, aunque esto puede variar dependiendo de factores, como la cantidad de personas en el hogar, si hay mascotas o si se vive en una zona de alta polución.
Reduce el intervalo de revisión cuando haya perros, gatos u otras mascotas, cuando la vivienda esté cerca de una vía con mucho tráfico o una zona polvorienta, cuando se fume en el interior, cuando se hayan realizado obras o cuando el sistema funcione muchas horas al día.
Si notas que tu aire acondicionado no enfría o calienta bien, o desprende olores desagradables, es señal de que debes limpiar los filtros de inmediato.
Qué hacer si el aire sale con menos fuerza
El aire sale con menos fuerza, la vivienda tarda demasiado en enfriarse o aparece ese olor a polvo que parecía haberse quedado guardado desde el verano anterior. En muchos casos, el origen está en una tarea sencilla que se ha ido posponiendo: la limpieza del filtro del aire acondicionado por conductos.
Una reducción general de caudal puede deberse a un filtro obstruido. El aire encuentra más resistencia en el retorno, la unidad mueve menos volumen y las rejillas de impulsión parecen soplar con menos fuerza.
- Compara varias rejillas, no solo una.
- Abre completamente las compuertas regulables.
- Comprueba que el retorno no esté tapado por muebles o cortinas.
- Revisa el filtro.
- Observa si el caudal mejora después de limpiarlo.
Cuando solo falla una estancia, el origen puede estar en una compuerta cerrada, un conducto estrangulado, una fuga, un ramal mal dimensionado o un equilibrado deficiente. Cuando disminuye el aire en toda la instalación, el filtro y el retorno son dos de los primeros puntos que conviene revisar.
Cuándo el problema no está en el filtro
La limpieza ayuda cuando la causa es la acumulación de suciedad. Si el ruido ya existía con un filtro nuevo, probablemente haya que revisar el tamaño del retorno, el plenum, la sección del conducto o el equilibrado del sistema.
El sistema puede seguir funcionando, pero necesitar más tiempo para alcanzar la temperatura seleccionada. No obstante, hay otras posibles causas:
- Temperaturas exteriores muy exigentes.
- Puertas o ventanas abiertas.
- Batería obstruida.
- Caudal insuficiente por diseño.
- Pérdidas o falta de aislamiento en los conductos.
- Problemas de refrigerante o control.
- Equipo con potencia inadecuada para la carga térmica.
Empieza por lo sencillo y seguro: limpiar el filtro, despejar el retorno y comprobar que las rejillas están abiertas. Si el problema continúa, no compenses bajando cada vez más la temperatura del termostato.
La limpieza de los conductos es la tarea más complicada y debe ser realizada por personal especializado en climatización. Un mal olor del aire de impulsión del sistema de climatización puede indicar la presencia de bacterias y la necesidad de una desinfección por parte de un especialista en climatización.
Qué mantenimiento adicional conviene realizar
Además de limpiar los filtros, realiza un mantenimiento preventivo de tu sistema de aire acondicionado al menos una vez cada dos años. Esto incluye revisar el estado general del sistema, asegurarse de que no haya fugas y que todo esté funcionando correctamente.
Es aconsejable la puesta a punto del sistema de aire acondicionado antes de la temporada estival, y la realización de una revisión del sistema de aire acondicionado por un profesional especialista en climatización al menos dos veces al año para alargar la vida útil de los equipos y aumentar su rendimiento y eficacia energética.
Las rejillas de impulsión y retorno de un sistema de climatización por conductos son los elementos de más fácil mantenimiento y deben limpiarse con más frecuencia para evitar acumulación de polvo y suciedad.
Optimizar el caudal de aire en un sistema de conductos es crucial para garantizar la eficiencia energética y mantener la calidad del aire dentro de tu hogar.
- Limpia los conductos regularmente.
- Inspecciona las rejillas de ventilación.
- Cambia los filtros según las recomendaciones del fabricante.
- Revisa si hay obstrucciones en las tomas de aire.
- Mantén el área alrededor de la unidad central despejada.
- Analiza el flujo de aire en cada habitación.
- Considera sellar los conductos si existen fugas.
- Realiza una revisión profesional anualmente.
La unidad exterior de nuestro aire acondicionado por conductos será la que genere el aire frío para nuestra casa y suele encontrarse en zonas del tejado o azoteas especialmente habilitadas.
- Retirar cualquier suciedad u objetos que puedan obstruir la salida de aire.
- Comprobar el aislamiento de los tubos en exterior.
- Cepillar y colocar las láminas de la rejilla en vertical si estuvieran descolocadas.
- Comprobar que los silentblocks estén cumpliendo su función y que la máquina no vibra ni hace más ruido del debido.
- Asegurarse de que el desagüe no está obstruido.
- Retirar bridas en canalizaciones para evitar puntos débiles por donde se puedan romper.
Cómo elegir el filtro compatible
Elegir el filtro adecuado para tu sistema de aire por conductos es esencial para asegurar una óptima calidad del aire y un flujo de aire eficiente.
| Tipo de filtro | Ventajas | Desventajas | Funcionalidades |
|---|---|---|---|
| Filtro de Fibra de Vidrio | Accesible y económico | Corta duración y baja eficiencia | Filtra partículas grandes, poco eficiente para alérgenos |
| Filtro Pleatado | Mayor superficie de filtrado, mejor para alérgenos | Más caro que los de fibra de vidrio | Captura polvo, moho y polen |
| Filtro HEPA | Alta eficiencia en partículas pequeñas | Costoso y puede requerir adaptaciones en el sistema | Captura el 99. 97% de partículas menores de 0. 3 micras |
| Filtro Electroestático | Reutilizable tras limpieza, buena opción para largoplazo | Requiere lavado regular para mantener eficiencia | Usa carga estática para atrapar partículas |
| Filtro de Carbón Activado | Elimina olores y compuestos volátiles | Puede no ser suficiente por sí solo para partículas | Óptimo para lugares con problemas de olores fuertes |
Es importante revisar periódicamente los filtros y adaptarlos a las necesidades cambiantes de tu hogar para asegurar que el sistema de aire por conductos funcione de forma efectiva.
Un filtro muy tupido no siempre es mejor. Si se instala un material con demasiada resistencia en un sistema que no está preparado para ello, puede reducir el caudal y aumentar el ruido.
El espacio mínimo necesario para cambiar los filtros no se reduce a una cifra aislada: debe incluir la altura libre, el espacio de maniobra, el tamaño del registro, la dirección de extracción y la ausencia de obstáculos delante del filtro. Un hueco de 26 cm puede ser válido para determinadas máquinas, pero insuficiente para otras o para una instalación con tuberías cruzadas.
La regla rápida es apagar el equipo, identificar el tipo de filtro, eliminar el polvo, lavarlo solo si es reutilizable, dejarlo secar completamente y volverlo a montar respetando su posición. Si para realizar esos pasos es necesario cortar el techo, retirar perfiles o desplazar tuberías, el acceso de mantenimiento debe corregirse antes de cerrar definitivamente el falso techo.
