Para regar ya sea por aspersión o por goteo necesitamos dos condicionantes obligados: Presión y agua limpia.
Si no tenemos esta situación tendremos que poner las medidas correctoras para conseguirlo, que son: equipo de bombeo y filtros.
Pero…. ¿Qué filtro escoger y por qué? ¿Qué diferencias hay de uno a otros? ¿Arena, Malla ó anillas o combinación de ambos?

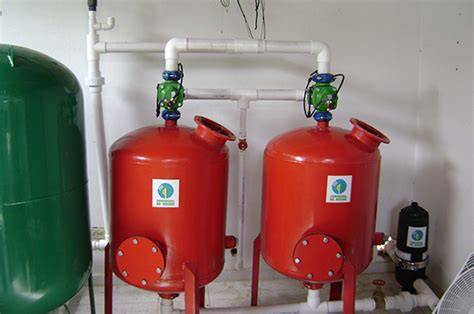

Filtros de arena con brazo colectores
Filtros Arena con Brazo Colectores.
Consisten en depósitos metálicos capaces de resistir las presiones estáticas y dinámicas.
Los Filtros Arena con Brazo Colectores son muy efectivos para retener sustancias orgánicas e inorgánicas, pues filtran a través de todo el lecho filtrante.
Los filtros de arena son considerados la primera barrera de defensa en sistemas de riego que utilizan aguas con alta carga orgánica, como aguas de embalses, canales, ríos o presas.
Funcionan mediante la percolación del agua a través de un lecho filtrante compuesto principalmente por arena de granulometría controlada.
La estructura del medio permite atrapar algas, limo, arcillas y material en suspensión, brindando una filtración progresiva desde las partículas más gruesas hasta las más finas.
Este tipo de filtro requiere un sistema de contralavado periódico para remover los sólidos acumulados, el cual puede ser manual o automático, dependiendo del diseño.
La limpieza se realiza en sentido inverso al de filtración, abriendo la válvula de drenaje a atmósfera desalojando a través de la misma toda la suciedad acumulada.
Usos de los filtros de arena
Este tipo de filtros se utiliza para eliminar partículas minerales en suspensión (arena, limo, arcilla), cuando el agua procede de un pozo, o aproximamiento subterráneo.
Estos filtros se utilizan fundamentalmente para eliminar materia orgánica suspendida en el agua.
Además del volumen del filtrado, el funcionamiento apropiado o no del filtro dependerá del tipo de arena utilizado.
Esta se caracteriza fundamentalmente por el denominado “diámetro efectivo”, que corresponde al tamaño del orificio de un tamiz que permite el paso del 10% en peso de la arena.
El tamaño del filtro deberá ser tal que permita filtrar unos 60 m3/h de agua por M2 de lecho filtrante.
El volumen del filtro a de ser tal que no ocasione una pérdida de carga superior a 2 M.C.A.
El volumen del filtro aumentará conforme mayor sea el caudal de la instalación y el tiempo entre limpiezas del colector, y será más efectivo cuanto mayor sea el tamaño de las partículas a filtrares.
Componentes de fabricación y tratamiento de superficie
COMPONENTES DE FABRICACIÓN
- Cuerpo de lámina de acero al carbono de alta calidad.
- Tornillería zincado para tener una mayor protección anticorrosiva.
- Juntas de caucho sintético de nitrilo 62º shore.
- Brazos colectores de polipropileno.
TRATAMIENTO DE SUPERFICIE
Sometido a tratamiento de granallado tanto interior como exterior hasta grado SA 2 - 1/2 pintado por proyección electrostática con pintura en polvo epoxi poliéster que nos aporta una elevada dureza, evita la oxidación, alta resistencia al ataque de agentes químicos y no es contaminante.
BRAZO COLECTOR* Superficie de Filtrado: 7.100 cm2 * Caudal: 50 m3/h, calidad de agua buena.* Presión máxima: 8 kg/cm² Presión mínima: 1 kg/cm² Presión de prueba: 15 kg/cm²* Materiales de Construcción: cuerpo de acero al carbono, tornilleria galvanizada, juntas de caucho sintético nitrilo 60º.* Tratamiento de superficie: Granallado y fosfatado.
Presiones y características específicas
PRESIONES
- Presión máxima (standard): 8kg/cm2.
- Presiones máxima (disponible): 16kg/cm2.
- Presión de prueba: 12kg/cm2.
CARACTERÍSTICAS ESPECÍFICAS
| Caudal máx. (m3/h) | Residual | Canal | Río/embalse |
|---|---|---|---|
| 15 | 1,3 | 1.9 | 3 |
| 25 | 6 | 7,74 | 12,24 |
| 35 | 8 | 7,75 | 17,60 |
| 50 | 9,5 | 10,25 | 24,95 |
| 75 | 13,80 | 14,80 | 30,08 |
Cómo elegir el filtro adecuado para riego
A la hora de elegir el filtro adecuado para tu sistema de riego agrícola, es esencial entender las diferencias entre los tres tipos de filtros más comunes: los filtros de anillas, de malla y de arena.
Cada uno tiene sus propias características y ventajas dependiendo de la calidad del agua que utilices y el tipo de cultivo que manejes.
La selección del filtro adecuado no solo depende de las características técnicas del producto, sino que también debe tomar en cuenta las condiciones ambientales locales, tales como el tipo de agua disponible, el clima y el tipo de suelo.
La calidad del agua es un factor fundamental al elegir el filtro adecuado.
Si el agua es relativamente limpia y no contiene muchos sedimentos, como en los sistemas que utilizan agua de embalses o agua de lluvia, un filtro de malla de baja densidad será suficiente.
El tipo de riego implementado también influye en la elección del filtro.
Para sistemas de riego por goteo, un filtro de malla es fundamental, ya que protege los goteros de partículas pequeñas y asegura una distribución eficiente del agua.
Algunos cultivos, como los hortícolas, son muy sensibles a la calidad del agua y requieren agua limpia para evitar bloqueos en el sistema de riego y garantizar un crecimiento saludable.
Para estos casos, un filtro de malla fina será la opción preferida.
El clima puede influir significativamente en la calidad del agua disponible para el riego.
En áreas con climas cálidos y secos, es común que los sistemas de riego utilicen agua de pozo, que a menudo contiene sedimentos gruesos, minerales disueltos y partículas en suspensión.
En estos casos, los filtros de arena son los más efectivos debido a su capacidad para retener sedimentos de tamaño mayor a 20 micrómetros.
El tipo de suelo afecta la cantidad de sedimentos presentes en el agua utilizada para el riego.
Los suelos arcillosos, por ejemplo, tienen una mayor capacidad para retener partículas finas que los suelos arenosos.
Si se utiliza agua que proviene de fuentes con una alta concentración de sedimentos suspendidos o arcilla, un filtro de arena será mucho más eficiente.
El origen del agua es otro factor crucial.
En agua de ríos o embalses con menor turbidez, los filtros de malla o anillas son muy efectivos.
Tipos de filtros más comunes
Los filtros de anillas son conocidos por su simplicidad y eficacia en sistemas que no requieren una filtración excesivamente fina.
Este tipo de filtro funciona mediante anillas apiladas que permiten el paso del agua mientras capturan las partículas más grandes presentes en el flujo.
Los filtros de malla se utilizan principalmente en sistemas de riego por goteo, donde se requiere una filtración más precisa.
Este tipo de filtro consiste en una malla densa que captura incluso las partículas más pequeñas que podrían obstruir los emisores del sistema de riego.
El filtro de arena es la opción más robusta cuando se trata de filtrar agua con sedimentos gruesos.
Este tipo de filtro utiliza una capa de arena para atrapar las partículas más grandes y mantener el agua limpia antes de que llegue al sistema de riego.
Es especialmente útil en áreas donde el agua tiene un alto contenido de sedimentos y partículas más pesadas.
Los filtros de malla son elementos filtrantes de superficie que emplean un cartucho cilíndrico o disco con malla de acero inoxidable, plástico o materiales especiales, con aberturas que pueden variar desde 80 hasta 400 micras, según el nivel de filtración requerido.
El principio de funcionamiento es simple: las partículas más grandes que los poros de la malla quedan retenidas en su superficie o en el interior del cartucho, permitiendo el paso del agua limpia.
Estos filtros son ideales para aguas limpias o con bajo contenido de sólidos, como las provenientes de pozos o de redes de suministro tratadas.
Los filtros de malla están disponibles en diversas configuraciones manuales y automáticas, adaptándose a diferentes caudales y presiones.
Los filtros de anillas o filtros de discos son dispositivos que emplean un conjunto de discos de material plástico o polímero que tienen microcanales o ranuras en sus superficies.
Cuando estos discos se comprimen, crean un cartucho con numerosos espacios donde se retienen partículas sólidas tanto orgánicas como inorgánicas.
Los filtros de anillas ofrecen una gran superficie de filtración en un volumen compacto, lo que les proporciona una elevada capacidad de retención y resistencia a la obstrucción progresiva.
Su ventaja frente a los filtros de malla radica en su mejor desempeño ante sólidos en suspensión de origen orgánico y arcillas finas.
Sistemas integrados, automatización y pretratamiento
La evolución de las tecnologías en el sector de filtración de agua está impulsando la eficiencia y la sostenibilidad de los sistemas de riego agrícola.
Los filtros autolimpiables son una solución revolucionaria que elimina la necesidad de limpieza manual frecuente.
Un ejemplo práctico de esto es el filtro autolimpiable de cartucho.
Este tipo de filtro está equipado con un motor eléctrico que acciona un mecanismo de limpieza periódica.
Cuando el filtro detecta que la acumulación de sedimentos ha alcanzado un nivel determinado, el sistema comienza un ciclo de limpieza en el que se invierte el flujo de agua para expulsar las partículas atrapadas sin necesidad de parar el sistema de riego.
La incorporación de sensores inteligentes en los filtros permite el monitoreo continuo del rendimiento del sistema de filtración en tiempo real.
Por ejemplo, el sensor de presión diferencial se utiliza para detectar cuando el filtro está empezando a obstruirse.
Al detectar una caída en la presión del sistema debido a los sedimentos acumulados, el sensor puede activar una alerta en el sistema de control del riego, indicando que el filtro necesita mantenimiento.
Los cabezales de filtración son sistemas modulares que agrupan diferentes tipos de filtros (como hidrociclones, filtros de arena, filtros de anillas o filtros de malla) en un mismo conjunto, permitiendo un tratamiento integral y escalable del agua de riego.
El cabezal funciona como la estación principal de filtrado, donde cada componente cumple una función específica: el hidrociclón elimina partículas pesadas, el filtro de arena retiene materia orgánica y los filtros de malla o anillas aseguran la eliminación de partículas finas.
Se pueden configurar cabezales según el caudal, la calidad del agua y el tipo de cultivo, incluyendo sistemas de limpieza automática y controladores que permiten analizar y gestionar la eficiencia del filtrado en tiempo real.
Los hidrociclones son equipos especializados en la separación de partículas pesadas, como arena y sedimentos gruesos, a través de un proceso de separación por fuerza centrífuga.
El agua entra tangencialmente al hidrociclón, generando un flujo helicoidal que empuja las partículas más densas hacia las paredes y las dirige hacia el fondo del dispositivo, donde se acumulan en un depósito.
El agua limpia se descarga por la parte superior del equipo.
Los hidrociclones Odis serie 5000 están diseñados para soportar condiciones severas y altas presiones, con mínima pérdida de carga y poca necesidad de mantenimiento.
Los hidrociclones son considerados filtros de pretratamiento y generalmente se utilizan como la primera etapa de filtración cuando se utilizan aguas de pozos o fuentes con alta presencia de arena.
Los filtros automáticos representan una solución avanzada para instalaciones que requieren operación continua y mínimo tiempo de inactividad.
Estos sistemas están equipados con mecanismos de limpieza integrados que se activan de forma automática mediante controladores electrónicos o por la detección de la diferencia de presión entre la entrada y la salida del filtro, lo que indica obstrucción.
El proceso de limpieza se realiza por succión mediante la presión de la red, sin necesidad de detener el flujo de agua al sistema de riego.
Este tipo de filtros permite trabajar con caudales elevados y mantener la eficiencia operativa incluso en condiciones adversas.
Los filtros automáticos Odis están diseñados para ofrecer una alta capacidad de filtración con bajo consumo de agua y energía durante el lavado.
La correcta selección de los filtros para riego agrícola es fundamental para garantizar la eficiencia y durabilidad del sistema de filtración.
Factores como la fuente de agua, el tipo de cultivo, el caudal y la presión de operación deben ser considerados para elegir entre filtros de arena, automáticos, de malla, de anillas, cabezales completos o hidrociclones.
La tendencia actual apunta al uso de soluciones integradas y automatizadas que minimizan la intervención humana y optimizan el consumo de recursos.
Copersa opera en España, Portugal y Andorra, distribuyendo productos para riego agrícola, como los filtros Odis.
Nuestro equipo técnico de ingeniero agrícolas pueden asesorar en el diseño de la instalación según las necesidades específicas de cada cultivo.
Como siempre, todos estos productos y el correspondiente asesoramiento técnico lo podrás encontrar en RIEGOPRO o bien llamando a nuestro equipo técnico en el teléfono 95 2174016.
Riegos Costasol, S.L.
