El filtro de agua para el calentador Junkers WR11 B23 corresponde a la referencia original 8 700 507 059 0, también escrita como 8700507059 o 87005070590. Es un repuesto instalado en el cuerpo de agua y destinado a retener partículas antes de que lleguen a los componentes internos del calentador.
Para los modelos Junkers WR 11-2 B 23, WR11B23S3595 y otras variantes WR11 B23 indicadas en la relación de compatibilidades, la referencia del filtro es 8 700 507 059 0. La confirmación definitiva debe hacerse comparando el modelo completo del aparato y la referencia grabada o indicada en el despiece.
Referencia del filtro de agua Junkers WR11 B23
| Dato | Información |
|---|---|
| Denominación | Filtro de agua |
| Referencia original | 8 700 507 059 0 |
| Referencias equivalentes escritas | 8700507059; 87005070590 |
| Ubicación | Cuerpo de agua |
| Aplicación principal | Calentadores Junkers WR11 B23 |
| Medida aproximada indicada | 3 cm |
El filtro de agua Junkers 8700507059 es un repuesto para calentadores y calderas WR, WRD y WTD. Protege el intercambiador y componentes internos de partículas y cal.
El filtro está fabricado con materiales de alta resistencia y durabilidad. La sustitución es sencilla y forma parte del mantenimiento básico.
Función del filtro dentro del calentador

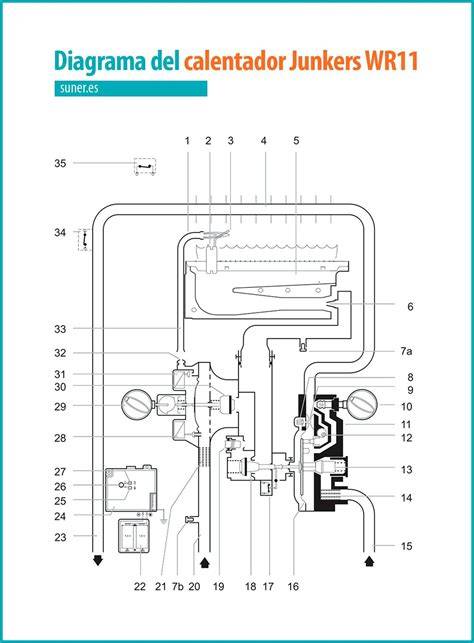

En la vista frontal de la estructura interna del Junkers WR11, el filtro de agua aparece integrado en el circuito hidráulico, junto al tubo de agua fría, la membrana, el microinterruptor y el cuerpo de agua. Su posición permite filtrar el agua antes de que atraviese los elementos hidráulicos que accionan el calentador.
La leyenda del despiece identifica los siguientes elementos del circuito: 10) Selector de temperatura, 11) Cuerpo de agua, 12) Cono de regulación, 13) Estabilizador caudal de agua, 14) Filtro de agua, 15) Tubo de agua fría, 16) Membrana, 17) Microinterruptor y 23) Tubo de agua caliente.
El Junkers WR11 funciona mediante una membrana que detecta los cambios de presión hidráulica siempre que se abre un grifo conectado a la red de agua caliente de la casa. El encendido electrónico está comandado por un micro conmutador acoplado al cuerpo de agua.
Por ello, el estado del circuito hidráulico influye en el accionamiento automático del calentador. Cuando el filtro está obstruido por partículas o depósitos, puede reducirse el caudal que llega al cuerpo de agua y afectar al funcionamiento del equipo.
Modelos Junkers compatibles con la referencia 8 700 507 059 0
La referencia 8 700 507 059 0 aparece asociada a numerosos cuerpos de agua de calentadores Junkers. En los modelos WR11, WR14 y WR18, el repuesto se relaciona con cuerpos de agua de poliamida.
| Referencia del cuerpo de agua | Modelo | Repuesto |
|---|---|---|
| 7701331706 | WR 11-2 B 23 | 8 700 507 059 0 - Filtro de agua |
| 7701431623 | WR 11-2 B 31 | 8 700 507 059 0 - Filtro de agua |
| 7702331715 | WR 14-2 B 23 | 8 700 507 059 0 - Filtro de agua |
| 7702431651 | WR 14-2 B 31 | 8 700 507 059 0 - Filtro de agua |
| 7701331705 | WRD 11-2 B 23 | 8 700 507 059 0 - Filtro de agua |
| 7701431622 | WRD 11-2 B 31 | 8 700 507 059 0 - Filtro de agua |
| 7701331704 | WRD 11-2 G 23 | 8 700 507 059 0 - Filtro de agua |
| 7701431611 | WRD 11-2 G 31 | 8 700 507 059 0 - Filtro de agua |
| 7701331692 | WRD 11-2 KM E 23 | 8 700 507 059 0 - Filtro de agua |
| 7701431597 | WRD 11-2 KM E 31 | 8 700 507 059 0 - Filtro de agua |
| 7702331780 | WRD 14-2 B 23 | 8 700 507 059 0 - Filtro de agua |
| 7702431704 | WRD 14-2 B 31 | 8 700 507 059 0 - Filtro de agua |
| 7702331779 | WRD 14-2 G 23 | 8 700 507 059 0 - Filtro de agua |
| 7702431703 | WRD 14-2 G 31 | 8 700 507 059 0 - Filtro de agua |
| 7702431686 | WRD 14-2 KM E 31 | 8 700 507 059 0 - Filtro de agua |
| 7702331767 | WRD 14-2 KME 23 | 8 700 507 059 0 - Filtro de agua |
| 7703331797 | WRD 17-2 KME 23 | 8 700 507 059 0 - Filtro de agua |
| 7703431786 | WRD 17-2 KME 31 | 8 700 507 059 0 - Filtro de agua |
| 7703331808 | WRD 18-2 B 23 | 8 700 507 059 0 - Filtro de agua |
| 7703431797 | WRD 18-2 B 31 | 8 700 507 059 0 - Filtro de agua |
| 7703331807 | WRD 18-2 G 23 | 8 700 507 059 0 - Filtro de agua |
| 7703431796 | WRD 18-2 G 31 | 8 700 507 059 0 - Filtro de agua |
Compatibilidad con variantes WR11
El mismo filtro se asocia con diferentes versiones de la familia WR11, entre ellas WRN 11 KE B, WRN 11 KE N, WRN 11 KI B y WRN 11 KI N. En estos casos, el cuerpo de agua está identificado como cuerpo de agua de poliamida.
| Referencia del cuerpo de agua | Modelo | Material o descripción |
|---|---|---|
| 7736502160 | WRN 11 KE B | WR Cuerpo de agua (poliamida) |
| 7736502158 | WRN 11 KE B | WR Cuerpo de agua (poliamida) |
| 7736502159 | WRN 11 KE N | WR Cuerpo de agua (poliamida) |
| 7736501882 | WRN 11 KI B | WR Cuerpo de agua (poliamida) |
| 7736502104 | WRN 11 KI B | WR Cuerpo de agua (poliamida) |
| 7736501881 | WRN 11 KI N | WR Cuerpo de agua (poliamida) |
| 7701333953 | WN10KN7S2805 | Cuerpo de agua |
| 7702433915 | WN13KEB7S2805 | Cuerpo de agua |
| 7702333959 | WN13KEN7S2805 | Cuerpo de agua |
También aparecen como compatibles distintos modelos WR11, WR14 y WR18 con códigos de fabricación S3595, así como variantes B23, B31, G23 y G31.
| Modelo | Referencia del cuerpo de agua |
|---|---|
| WR11B23S3595 | 7701331801 |
| WR11B31S3595 | 7701431711 |
| WR11G23S3595 | 7701331795 |
| WR11G31S3595 | 7701431702 |
| WR14B23S3595 | 7702331847 |
| WR14B31S3595 | 7702431769 |
| WR14G23S3595 | 7702331845 |
| WR14G31S3595 | 7702431767 |
| WR18B23S3595 | 7703331886 |
| WR18B31S3595 | 7703431851 |
| WR18G23S3595 | 7703331884 |
| WR18G31S3595 | 7703431849 |
| WR18-2 B23 S3595 | 7703331745 |
| WR18-2 B31 S3595 | 7703431742 |
Compatibilidad con calentadores WRD, WTD y cuerpos de agua de latón
El filtro de agua Junkers 8700507059 también se relaciona con calentadores WRD y WTD. La compatibilidad indicada incluye cuerpos de agua de poliamida y, en determinados equipos de servicio remoto, cuerpos de agua de latón.
Entre los equipos de servicio remoto figuran los modelos WR275-1KD1B23S3500, WR275-1KD1B23S3592, WR275-1KD1P23S3500, WR275-1KV1B31S3500, WR275-1KV1B31S3592 y WR275-1KV1P31S3500.
También se incluyen los modelos WR350-1KD1B23S3500, WR350-1KD1B23S3592, WR350-1KD1P23S3500, WR350-1KV1B31S3500, WR350-1KV1B31S3592 y WR350-1KV1P31S3500.
La relación se completa con los modelos WR400-1KD1B23S3500, WR400-1KD1B23S3592, WR400-1KD1P23S3500, WR400-1KV1B31S3500, WR400-1KV1B31S3592 y WR400-1KV1P31S3500.
Cómo identificar el filtro correcto
La referencia del filtro debe comprobarse junto con el modelo completo del calentador, porque la familia Junkers WR11 incluye distintas versiones y códigos de fabricación. No es suficiente identificar solamente la potencia nominal o la denominación comercial WR11.
- Localiza la placa de características del calentador.
- Anota el modelo completo, incluidos los códigos B23, B31, G23, G31, E23 o E31 cuando aparezcan.
- Comprueba si el equipo pertenece a las series WR11-2, WRD11-2, WRN11 o a otra variante de la familia.
- Compara la referencia del cuerpo de agua con la relación de compatibilidades.
- Verifica que el repuesto indique la referencia 8 700 507 059 0, 8700507059 o 87005070590.
- Compara la forma y la medida aproximada del filtro retirado con la pieza de sustitución.
La identificación mediante el código del aparato es especialmente importante cuando existen varias versiones visualmente parecidas. El mismo tipo de filtro puede aparecer asociado a diferentes referencias de cuerpos de agua y a distintas series de calentadores.
Relación del filtro con el despiece del Junkers WR11
El despiece del calentador Junkers WR11 incluye el cuerpo de agua como uno de los elementos principales del circuito hidráulico. En la leyenda de la vista frontal, el filtro de agua aparece con el número 14.
La estructura interna también contiene el quemador piloto, la bujía de encendido, la sonda de ionización, el cuerpo de caldeo, el quemador, el inyector, la válvula de encendido lento, el Venturi, el selector de temperatura, el cono de regulación, el estabilizador de caudal de agua, la membrana, el microinterruptor y las válvulas de gas.
Entre los repuestos del despiece del calentador Junkers WR11 figuran la membrana WR11, el hidrogenerador completo WR11, el mando corto WR11, el mando largo WR11, el hidrogenerador WR11/CAE, la placa electrónica WR11-2 y el serpentín o intercambiador primario WR11.
La sustitución del filtro no debe confundirse con la sustitución del cuerpo de agua completo. El filtro es un componente individual identificado dentro del circuito hidráulico, mientras que el cuerpo de agua es el conjunto que incorpora otros elementos de regulación y accionamiento.
Funcionamiento hidráulico del Junkers WR11
El mecanismo de encendido funciona automáticamente, accionado por una membrana que detecta los cambios de presión hidráulica siempre que se abre un grifo conectado a la red de agua caliente de la casa. Esto significa que no hay que apagar y encender el calentador para obtener el agua caliente.
Siempre que se requiera agua caliente, se abre directamente el grifo y el calentador prenderá de manera automática. El filtro de agua se encuentra en el recorrido del agua fría que llega al cuerpo de agua.
La suciedad acumulada en el filtro puede limitar el paso del agua y alterar las condiciones hidráulicas necesarias para que la membrana y el microinterruptor actúen correctamente. La limpieza o sustitución del filtro debe realizarse con el equipo aislado y por personal cualificado cuando sea necesario desmontar componentes del aparato.
Características generales del calentador Junkers WR11
El Junkers WR11 es un calentador a gas con tecnología estanca de encendido electrónico o piezoeléctrico. Incluye piloto y funciona mediante termopar.
El calentador Junkers WR11, en los modelos WR11. B. /WR14. B. /WR18. B., está diseñado con triple sistema de seguridad: mediante ionización, mediante un dispositivo que controla los gases de la combustión, y mediante un limitador de temperatura en el cuerpo de caldeo.
Esto quiere decir que, si ocurre cualquier anomalía de temperatura o de humos, el equipo detiene su funcionamiento, lo cual representa un mayor grado de seguridad para la familia.
Como decíamos hace un momento, el calentador Junkers WR11 es de tecnología estanca. La estanqueidad determina que la cámara de combustión del equipo permanezca herméticamente cerrada.
Tanto la toma de aire para la combustión como la expulsión de los gases residuales de la misma, se realizan a través de tubos diseñados para tal fin, cuyas aberturas permanecen en todo momento fuera de la habitación donde esté instalado el calentador.
Mantenimiento y revisión del circuito de agua
El filtro protege el intercambiador y los componentes internos frente a partículas y cal. Su estado debe revisarse cuando existan indicios de reducción del caudal de agua o irregularidades relacionadas con el funcionamiento hidráulico.
- Comprueba el estado del filtro cuando el caudal de agua caliente disminuya.
- Revisa el filtro si el calentador tarda en activarse al abrir un grifo.
- Verifica el componente cuando se realicen trabajos de mantenimiento en el cuerpo de agua.
- Sustituye el filtro si está deteriorado, deformado o no puede limpiarse adecuadamente.
- Utiliza la referencia 8 700 507 059 0 para mantener la correspondencia con el repuesto indicado.
La suciedad del filtro no debe confundirse con una avería eléctrica o de encendido. Al tratarse de un calentador de encendido electrónico, el Junkers WR11 utiliza 2 baterías de tipo R 20 de 1,5 volts.
Hay que tomar en cuenta que uno de los problemas más frecuentes de arranque de este tipo de calentadores es que las pilas se encuentren gastadas sin que el usuario se dé cuenta. La solución para esto es, por supuesto, sustituir las pilas gastadas por pilas nuevas.
Otra cosa que puede ocurrir en este sentido, es que los contactos del compartimento para las pilas se hayan sulfatado. La solución para eso es pasarles una lija fina a los contactos hasta que queden limpios.
Estas comprobaciones se refieren al sistema de encendido y no sustituyen la revisión del filtro de agua ni del cuerpo de agua. Cada síntoma debe relacionarse con el circuito correspondiente antes de desmontar el calentador.
Precauciones antes de sustituir el filtro
Es importante que para la instalación del calentador estanco de la línea WR11 se sigan las normas de seguridad estipuladas por las normativas actuales. Se requiere tomar en cuenta las distancias que hay que respetar entre la caldera y las demás superficies y equipos, así como la correcta instalación de la toma de aire y de la salida de humos, incluido el control de estanqueidad.
Debido a la complejidad de estos procedimientos, el calentador WR11 sólo debe instalarlo y repararlo el personal cualificado.
Antes de intervenir en el circuito hidráulico, el aparato debe quedar fuera de servicio y sin presión de agua. También deben respetarse las instrucciones específicas del manual correspondiente al modelo instalado.
El acceso al filtro puede requerir el desmontaje de elementos del cuerpo de agua. Por este motivo, una intervención aparentemente sencilla puede afectar a juntas, conexiones y al funcionamiento posterior del calentador si no se realiza correctamente.
Documentación técnica del Junkers WR11
Para todos los diagramas del despiece se toma como referencia el manual del calentador Junkers WR11. B. /WR14. B. /WR18. B.
La documentación técnica permite consultar la posición del filtro, el cuerpo de agua, el tubo de agua fría, la membrana, el microinterruptor y los demás componentes del circuito.
En la actualidad, la web oficial de Junkers/Bosch pone a disposición de sus clientes y usuarios múltiples manuales para distintos modelos de la línea de calentadores Junkers WR11.
Todos los modelos WR11 son calentadores estancos con piloto de encendido electrónico, es decir, con piezoeléctrico accionado por pilas.
- Manual de instalación del calentador Junkers WR11. B. /WR14. B. /WR18. B.
- Manual de instalación del calentador Junkers WR11 G. /WR14 G. /WR18 G. Hydropower.
- Instrucciones de instalación y uso del calentador Junkers WR11. E. /WR14. E.
- Instrucciones de instalación y uso del calentador Junkers WR 11 -2 E. /WR 14 -2 E. Minimaxx.
- Manual de instalación del calentador Junkers Hydro 4200 WR 11/14-4KB.
- Instrucciones de instalación y uso del calentador Junkers WR10. B. /WR11. B.
- Manual de instalación del calentador Junkers WR 11 -2 .B. /WR 14 -2 .B. Minimaxx.
Si usas el último enlace de la lista anterior para acceder al Buscador de documentación técnica del sitio web oficial de Junkers Bosch, podrás leer otros tipos de documentación de los modelos del calentador Junkers WR11, tales como instrucciones para cambios de gas, hojas de producto, manuales breves, declaraciones de conformidad, normativas, etiquetas energéticas, etc.
Datos de identificación para solicitar el repuesto
Para localizar correctamente el filtro, los datos más útiles son el modelo completo del calentador, la referencia del cuerpo de agua y el código del propio filtro.
| Información que conviene comprobar | Ejemplo |
|---|---|
| Familia del calentador | Junkers WR11 |
| Variante | WR 11-2 B 23 |
| Código de fabricación | WR11B23S3595 |
| Referencia del cuerpo de agua | 7701331706 o 7701331801 |
| Referencia del filtro | 8 700 507 059 0 |
La referencia del filtro debe conservarse con todos sus dígitos, incluidos los espacios de la escritura original cuando aparezcan. En los catálogos también puede mostrarse sin espacios como 8700507059 o con el último cero como 87005070590.
