El lavado de sólidos en un clarificador consiste en separar del agua las partículas sólidas procedentes de operaciones de lavado, producción y otros procesos industriales, para obtener un flujo líquido con menor concentración de sólidos y concentrar los materiales sedimentados en forma de lodos. Un clarificador de aguas residuales es una estructura utilizada para separar del agua las partículas sólidas que pueden depositarse por efecto de la gravedad.
La clarificación representa una fase importante en numerosos procesos de tratamiento de aguas industriales. Reducir la cantidad de sólidos presentes en el líquido permite disminuir la carga sobre los equipos situados aguas abajo, mejorar la gestión de los lodos y, cuando las características del agua lo permiten, favorecer su recuperación y reutilización dentro del proceso productivo.
Qué es un clarificador y qué función cumple
Un clarificador es un tanque de sedimentación que separa los sólidos en suspensión del agua por gravedad, produciendo un efluente limpio en la parte superior y lodos concentrados en el fondo. El agua entra lentamente para que las partículas más pesadas se hundan, mientras que un mecanismo rascador recoge los lodos sedimentados para su eliminación.
Los clarificadores de aguas residuales se utilizan en plantas municipales e industriales para reducir los sólidos en suspensión y la turbidez antes o después del tratamiento biológico. Su función principal consiste en favorecer la separación sólido-líquido, obteniendo en la parte superior un agua con una menor concentración de sólidos en suspensión y recogiendo en el fondo los materiales sedimentados.
Sin embargo, un clarificador no debe considerarse por sí solo un sistema completo de depuración. Su función principal es separar los materiales sedimentables. Las sustancias disueltas, las partículas que permanecen de forma estable en suspensión y otros posibles contaminantes pueden requerir tratamientos adicionales.
En resumen: Un clarificador reduce la velocidad del agua para que los sólidos en suspensión se depositen por gravedad, dejando el agua clara en la parte superior y los lodos en la parte inferior.
Principio de sedimentación durante el lavado de sólidos
La sedimentación es el proceso físico mediante el cual las partículas sólidas suspendidas en un líquido tienden a descender hacia el fondo cuando su densidad es superior a la del agua. Dentro del clarificador, el flujo se gestiona para crear condiciones favorables para la separación.
Al reducir la velocidad del agua y limitar las turbulencias, las partículas pueden depositarse en el fondo, mientras que el agua clarificada se recoge en la parte superior. El principio es la gravedad. Si se reduce lo suficiente la velocidad del agua y se da a las partículas el tiempo y el espacio necesarios, estas se sedimentan.
Todos los elementos del diseño de un clarificador -el tamaño del depósito, la distribución del caudal, el tiempo de retención- tienen como objetivo proporcionar a los sólidos las condiciones de calma que necesitan para sedimentarse.
Factores que determinan la sedimentación
La eficacia de la sedimentación depende de varios factores, entre ellos:
- tamaño de las partículas;
- densidad de los sólidos;
- concentración del material en suspensión;
- caudal de agua;
- características de las aguas residuales;
- continuidad o variabilidad del proceso.
El principio general es sencillo, pero la configuración del clarificador debe adaptarse a las características reales del agua y de los materiales que deben separarse. La presencia de partículas sólidas en el agua no significa necesariamente que puedan eliminarse completamente mediante la clarificación.
Los materiales muy finos, ligeros o difíciles de sedimentar pueden requerir condiciones específicas o fases de tratamiento adicionales. Cuando los sólidos son más ligeros que el agua -como el aceite, la grasa, las fibras o los flóculos ligeros coagulados químicamente-, la sedimentación resulta difícil.
Cómo funciona un clarificador durante el lavado de sólidos
Un clarificador funciona reduciendo la velocidad del flujo, de modo que las partículas en suspensión se depositan en el fondo, donde un rascador de movimiento lento las empuja hacia una tolva de lodos para su evacuación. El agua clarificada rebosa por un alero situado en la superficie y pasa a la siguiente etapa.
Entrada y distribución del agua de lavado
El agua entra a través de un pozo central o de un deflector de distribución que distribuye el caudal de manera uniforme y reduce la velocidad para que pueda comenzar la sedimentación.
El agua residual ingresa al clarificador a través de sistemas de distribución que minimizan las turbulencias y permiten un flujo uniforme. El influyente puede ingresar al centro o al lado del clarificador, dependiendo del diseño circular o rectangular.
El diseño del clarificador juega un papel importante en su rendimiento. A medida que el licor mixto ingresa al clarificador, se ralentiza drásticamente debido a la gran superficie y la baja velocidad de flujo dentro del tanque.
Zona de sedimentación
En la zona de sedimentación tranquila, las partículas más pesadas que el agua se hunden hacia el fondo. La coagulación química realizada en la fase anterior hace que las partículas finas se sedimenten más rápidamente.
Las partículas sólidas más pesadas que el agua se depositan gradualmente en el fondo del tanque debido a la acción de la gravedad. El tiempo de retención hidráulica típico varía entre 2-4 horas.
Los sólidos suspendidos en el licor mixto consisten principalmente en flóculos biológicos formados por bacterias, protozoos y otros microorganismos. Estos flóculos son más densos que el agua y tienden a asentarse rápidamente en condiciones inactivas.
El diseño del clarificador de lodo activado fomenta el flujo laminar para evitar la resuspensión de los sólidos. Además, se pueden agregar placas inclinadas o colonos de tubo para aumentar el área de superficie para establecer, mejorando la eficiencia de la eliminación de sólidos.
Flotación de materiales ligeros
Los sólidos con densidad menor al agua, como grasas y aceites, ascienden hacia la superficie formando una capa de espumas o natas. Para mantener la alta calidad de efluentes, los deflectores o skimmers de escoria a menudo se instalan para eliminar sólidos flotantes, grasas y aceites de la superficie.
Típicamente se dirigen a un pozo de escoria para un procesamiento adicional. En ese caso, un sistema de flotación de aire disuelto (DAF) hace que los contaminantes floten en lugar de que se depositen.
Es la solución habitual para las cargas oleosas o flotantes que un clarificador por gravedad no puede retener. Utiliza un sistema DAF cuando los contaminantes sean ligeros o aceitosos -aceite, grasa, fibras o flóculos ligeros coagulados químicamente-, ya que la flotación los eleva en lugar de esperar a que se hundan.
Recogida de sólidos y lodos
Un rascador giratorio o móvil traslada los lodos sedimentados a una tolva central o final para su bombeo. Rastras de fondo: Palas o raspadores rotativos recolectan los lodos sedimentados hacia una tolva central.
El mecanismo de accionamiento periférico hace girar lentamente un brazo de rastrillo, recogiendo el lodo sedimentado en el fondo del tanque y dirigiéndolo hacia una tolva de lodo para su eliminación.
El lodo asentado en la parte inferior del clarificador se recoge mediante un mecanismo raspador, que mueve el lodo hacia una tolva central en clarificadores circulares o un canal lateral en clarificadores rectangulares.
Salida del agua clarificada
El agua clarificada sube y se desborda por un aliviadero periférico, con lo que se elimina la mayor parte de los sólidos en suspensión del depósito. El agua tratada se evacúa por vertederos perimetrales, manteniendo un nivel constante en el tanque.
Mientras que el lodo se asienta hacia la parte inferior, el efluente aclarado ahora es significativamente libre de sólidos a la parte superior del clarificador y fluye sobre un canal de vertedero o aliviadero hacia la siguiente etapa de tratamiento, como desinfección o filtración.
El agua clarificada, por vertido superficial del silo, es derivada a un tanque o pozo de almacenamiento para su reutilización. Finalmente, una vez que las partículas sólidas se eliminaron, el agua limpia se dirige a la siguiente etapa para continuar con los procesos de purificación y potabilización del agua.
Lavado de sólidos y extracción de lodos
Los sólidos sedimentados se concentran en la parte inferior del clarificador y forman una mezcla de lodos con un porcentaje de sólidos superior al del agua de entrada. Un clarificador de lodos debe permitir no solo la separación, sino también la recogida y evacuación controlada del material depositado.
Una evacuación correcta es importante para evitar acumulaciones excesivas en el fondo y mantener constante el volumen disponible para la sedimentación. Cualquier lodo restante puede provocar olores, crecimiento bacteriano y reducción de la eficiencia del clarificador.
Los lodos extraídos pueden enviarse a:
- depósitos de recogida;
- silos para lodos;
- filtros prensa;
- sistemas de espesamiento;
- equipos de deshidratación;
- fases posteriores de gestión o eliminación.
En algunos procesos se utiliza un clarificador-espesador, diseñado para favorecer no solo la separación del agua, sino también el aumento de la concentración de sólidos en los lodos extraídos.
Retorno y purga de lodos biológicos
El lodo se maneja de dos maneras: Devuelto lodo activado (RAS): una parte del lodo se bombea hacia el tanque de aireación para mantener una población adecuada de microorganismos para el tratamiento continuo. Esto es esencial para mantener la actividad biológica.
El lodo activado por los desechos (WAS): el exceso de lodo, que se acumula a medida que los microorganismos crecen y se reproducen, se elimina del sistema y se envía a unidades de procesamiento de lodo adicionales, como espesamiento, digestión o desactivación.
Estos procesos permiten obtener materia coloidal que debe ser tratada con la técnica de lodo de alta densidad o lodos activados. Consiste en reciclar una parte del caudal inferior de agua y trasladarla a un tanque para mezclarla con el material de alimentación para reducir el volumen de los lodos y aumentar su densidad.
Qué materiales puede separar un clarificador
Un clarificador puede separar materiales sólidos con características diferentes, siempre que puedan depositarse en las condiciones operativas previstas. En las aguas de proceso pueden encontrarse, por ejemplo:
- arena y tierra;
- partículas finas procedentes del lavado de áridos;
- partículas minerales;
- polvo generado por procesos industriales;
- residuos sólidos no disueltos;
- lodos procedentes de diferentes fases productivas.
Los clarificadores de agua son tanques en los que se separan los sólidos que están en suspensión, como arena, arcilla, materia orgánica, entre otros contaminantes, mediante el uso de medios mecánicos y procesos de suspensión.
Los objetivos de los clarificadores son:
- Eliminar los contaminantes que enturbian el agua y le dan mal olor.
- Remover los sólidos y espumas.
- Espesar las partículas de lodo para facilitar su eliminación y tratamiento.
Diferencia entre agua clarificada y agua depurada
El agua clarificada es el líquido obtenido después de separar una parte significativa de los sólidos sedimentables. En comparación con las aguas residuales de entrada, presenta una menor cantidad de material en suspensión.
El término «clarificada» no significa necesariamente que el agua esté completamente depurada o lista para su vertido. El destino del líquido depende de su composición, del proceso del que procede y de los requisitos establecidos para su reutilización o descarga.
Según las condiciones, el agua clarificada puede ser:
- reincorporada al proceso productivo;
- enviada a un depósito de almacenamiento;
- sometida a otros tratamientos;
- gestionada de forma diferente según las necesidades de la línea.
El clarificador representa, por tanto, con frecuencia una fase intermedia y no necesariamente el punto final del tratamiento.
Clarificadores primarios y secundarios
Los clarificadores primarios y secundarios realizan la misma función física en diferentes etapas de la planta. Un clarificador primario elimina los sólidos sedimentables de las aguas residuales sin tratar antes del tratamiento biológico.
Un clarificador secundario separa los lodos biológicos del agua tratada tras la fase de aireación. Los clarificadores secundarios se utilizan procesos biológicos para eliminar las partículas más pequeñas por medio de mecanismos como los lodos activados: microorganismos que descomponen la materia orgánica presente en el agua.
| Factor | Clarificador primario | Clarificador secundario |
|---|---|---|
| Cargo | Antes del tratamiento biológico | Tras la etapa de aireación / etapa biológica |
| Elimina | Sólidos sedimentables sin tratar, arena y algunos compuestos orgánicos | Flóculo biológico (lodos activados) |
| Tipo de lodo | Lodos primarios | Lodos activados secundarios / de retorno |
| Objetivo principal | Reducir el impacto sobre la biología aguas abajo | Generar un efluente final transparente |
Clarificador primario
Se utilizan como primera etapa para eliminar las partículas más grandes de las aguas residuales. En estos sistemas se usan dos tipos de equipos: físicos y mecánicos para eliminar eficazmente los sólidos y obtener efluentes limpios.
El tratamiento primario permite la remoción de sólidos gruesos y sedimentables, la reducción de DBO₅ (Demanda Biológica de Oxígeno a 5 días) en 25-40% y la preparación para el tratamiento biológico posterior.
Los clarificadores primarios eliminan sólidos sedimentables y flotantes antes de los tratamientos biológicos. Alcanzan una remoción del 50-70% de sólidos suspendidos y reducen la carga contaminante inicial.
Clarificador secundario de lodos activados
Un clarificador de lodo activado es un componente crucial en el proceso de lodo activado utilizado en las plantas de tratamiento de aguas residuales municipales e industriales. Es el principal responsable de separar los sólidos biológicos (biomasa) de las aguas residuales tratadas después del proceso de aireación.
Este paso asegura que el efluente descargado de la planta cumpla con los estándares ambientales, y la biomasa establecida, también llamada lodo activado, se devuelve al tanque de aireación para mantener las poblaciones microbianas o eliminada como lodos de exceso.
El clarificador de lodo activado funciona usando la gravedad para separar los sólidos biológicos de las aguas residuales tratadas. Juega un papel clave para garantizar que el agua tratada sea segura para la descarga o reutilización y que se mantenga una población de biomasa estable en el tanque de aireación.
La eficiencia de este proceso depende en gran medida del diseño, el control operativo y el manejo adecuado de lodos. El clarificador es una unidad indispensable en cualquier planta moderna de tratamiento de aguas residuales biológicas.
Tipos de clarificadores
Los clarificadores se presentan en varios diseños, y la elección del más adecuado depende del espacio disponible, del caudal y de la velocidad de sedimentación de los sólidos.
Clarificadores convencionales circulares y rectangulares
El diseño clásico: un gran depósito circular o rectangular con un rascador giratorio o móvil. Es sencillo, fiable y admite caudales elevados, pero ocupa mucho espacio, ya que toda la superficie de sedimentación se encuentra en un único plano.
Los clarificadores circulares, con diámetros de 6 a 60 m, usan flujo radial y rastras rotatorias para distribuir el flujo y recoger lodos eficientemente. Los clarificadores rectangulares operan con flujo horizontal, son más económicos en grandes instalaciones y adecuados para espacios alargados.
Clarificadores lamelares

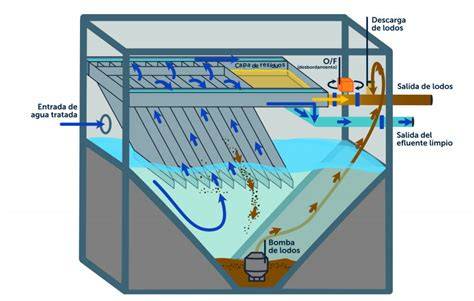

Un clarificador de láminas utiliza placas inclinadas apiladas para multiplicar la superficie de sedimentación en un depósito de pequeñas dimensiones. Las partículas se depositan en las placas y se deslizan hasta la tolva, lo que permite clarificar el mismo caudal en una fracción del espacio que ocupa un clarificador convencional.
Para un mismo caudal, una unidad de láminas puede tener un tamaño muy inferior al de un clarificador convencional, lo que la convierte en la opción más práctica cuando el espacio es reducido. Los clarificadores lamelares incorporan placas inclinadas para aumentar la superficie de sedimentación, ocupan poco espacio y logran alta eficiencia.
Clarificadores estáticos y dinámicos
Una primera distinción general se establece entre el clarificador estático y el clarificador dinámico. El clarificador estático aprovecha principalmente la sedimentación natural y no dispone de elementos internos destinados al movimiento continuo de los lodos.
Por este motivo, también puede denominarse sedimentador estático. El clarificador dinámico incorpora componentes mecánicos destinados a la recogida o al desplazamiento de los materiales sedimentados.
Los clarificadores dinámicos se utilizan generalmente cuando el proceso requiere una gestión más continua y controlada de los lodos.
Clarificadores verticales y horizontales
La geometría de la estructura permite además distinguir entre: clarificador vertical; clarificador horizontal; clarificador lamelar; clarificador horizontal dinámico.
El clarificador vertical desarrolla principalmente su estructura en altura, mientras que el clarificador horizontal presenta un depósito más extendido en longitud. El clarificador horizontal dinámico combina una configuración horizontal con sistemas mecánicos para la recogida y evacuación de los lodos.
Clarificador por gravedad frente a sistema DAF
Utiliza un clarificador por gravedad o de láminas para sólidos densos que se sedimentan rápidamente. Utiliza un sistema DAF cuando los contaminantes sean ligeros o aceitosos -aceite, grasa, fibras o flóculos ligeros coagulados químicamente-, ya que la flotación los eleva en lugar de esperar a que se hundan.
Muchas plantas utilizan ambos sistemas de forma secuencial. La elección depende de la densidad de los sólidos, su comportamiento en el agua y el objetivo de separación.
Coagulación y floculación antes de la clarificación
El proceso de clarificación utiliza la fuerza de gravedad para separar los contaminantes del agua. Para aumentar su eficacia se utilizan floculantes y coagulantes para agrupar partículas pequeñas en grupos grandes, facilitando su separación y eliminación.
Los coagulantes neutralizan las cargas eléctricas que rodean a las partículas, lo que hace que se unan y formen flóculos, o grupos de partículas. Por su parte, los floculantes forman puentes entre los flóculos para hacerlos más grandes y pesados, lo que facilita la sedimentación y fácil separación del agua.
La coagulación química realizada en la etapa anterior ayuda a que las partículas finas se asienten más rápidamente.
Cómo elegir un clarificador para el lavado de sólidos
La elección de un clarificador de aguas residuales depende de los sólidos, el caudal y el espacio disponible. Analiza estos factores antes de elegir un depósito.
Densidad y comportamiento de los sólidos
Los sólidos densos que se sedimentan rápidamente son adecuados para un clarificador por gravedad; los sólidos ligeros u oleosos, en cambio, requieren un proceso de flotación.
La elección entre un clarificador estático, dinámico, vertical, horizontal o lamelar debe basarse en las características reales del proceso y no únicamente en la forma o las dimensiones de la estructura.
Caudal y variabilidad
Dimensiona el sistema para el caudal máximo con un margen de seguridad y añade un sistema de compensación aguas arriba si el caudal y la concentración de sólidos varían a lo largo del día.
Es necesario analizar:
- procedencia de las aguas residuales;
- caudal medio y máximo;
- variaciones del flujo;
- concentración de sólidos;
- granulometría y densidad de las partículas;
- comportamiento del material durante la sedimentación;
- nivel de clarificación requerido;
- continuidad operativa.
Carga superficial
Ajusta el caudal de desbordamiento a la velocidad a la que se sedimentan los sólidos; si lo fijas demasiado alto, los sólidos se desbordarán por el alero.
Espacio disponible
Cuando el espacio es limitado, un clarificador de láminas ofrece la misma superficie de sedimentación en un espacio mucho menor que un depósito convencional.
Gestión de lodos
Planifica cómo se va a espesar y deshidratar el lodo recogido; la eficacia del clarificador depende en gran medida del proceso de tratamiento del lodo que le precede.
También es necesario analizar la cantidad y características de los lodos producidos, el método de descarga, los equipos situados aguas arriba y aguas abajo y el espacio disponible para la instalación.
Lavado y limpieza del tanque clarificador
La limpieza del tanque clarificador en los clarificadores de accionamiento periférico es una tarea de mantenimiento crucial que garantiza el funcionamiento eficiente y a largo plazo de estos sistemas de tratamiento de aguas residuales.
Estos clarificadores son muy utilizados en plantas de tratamiento de aguas residuales para separar sólidos de líquidos. Operan según el principio de sedimentación por gravedad, donde las aguas residuales ingresan al clarificador y los sólidos más pesados se depositan en el fondo mientras el líquido clarificado se desborda de los vertederos.
Preparaciones previas a la limpieza
Seguridad ante todo
La seguridad es la máxima prioridad al limpiar un tanque clarificador. Todo el personal involucrado en el proceso de limpieza debe estar debidamente capacitado y equipado con el equipo de protección personal (EPP) adecuado.
Esto incluye gafas de seguridad, guantes, respiradores y botas de seguridad. El área de trabajo debe estar claramente señalizada para evitar el acceso no autorizado.
Apagado y aislamiento
Antes de comenzar la limpieza, el clarificador de accionamiento periférico debe estar apagado correctamente. Detenga el flujo entrante de aguas residuales al clarificador y aísle el equipo de la fuente de energía.
Esto evita cualquier puesta en marcha accidental durante el proceso de limpieza y garantiza la seguridad de los trabajadores.
Inspección inicial
Realice una inspección visual minuciosa del tanque clarificador. Busque signos de daño, como grietas en las paredes del tanque, brazos de rastrillo desgastados o equipo de eliminación de lodos que no funcione correctamente.
Verifique el estado de los vertederos, deflectores y otros componentes internos. Esta inspección ayudará a identificar cualquier problema que deba abordarse durante la limpieza o el mantenimiento posterior.
Procedimientos de limpieza
Retirada de los lodos acumulados
El primer paso en la limpieza del tanque clarificador es eliminar los lodos acumulados. Esto se puede hacer usando una bomba de lodos o un camión aspirador.
Comience abriendo la válvula de lodos en la parte inferior de la tolva de lodos y permitiendo que el lodo fluya. Si el lodo es demasiado espeso, puede ser necesario utilizar un chorro de agua a alta presión para aflojarlo antes de bombear.
Es importante asegurarse de que los lodos se eliminen por completo del tanque. Supervise de cerca el proceso de eliminación de lodos para evitar bombeos excesivos o obstrucciones en las líneas de lodos.
Limpieza del interior del tanque
Una vez retirados los lodos, llega el momento de limpiar el interior del depósito clarificador. Utilice un chorro de agua a alta presión para rociar las paredes, el piso y los componentes internos del tanque.
Comience desde arriba y avance hacia abajo, asegurándose de que todas las superficies estén completamente limpias. Preste especial atención a las zonas donde se pueda haber adherido lodo, como las esquinas y alrededor de los brazos del rastrillo.
Para depósitos rebeldes, es posible que necesite utilizar un agente de limpieza suave. Sin embargo, asegúrese de que el agente limpiador sea compatible con los materiales del tanque clarificador.
Después de usar el agente de limpieza, enjuague bien el tanque con agua limpia para eliminar cualquier residuo.
Limpieza de brazos y mecanismo impulsor
También es necesario limpiar los brazos del rastrillo y el mecanismo de accionamiento periférico. Inspeccione los brazos del rastrillo en busca de daños o desgaste.
Retire cualquier residuo o lodo que se haya acumulado en los dientes del rastrillo. Utilice un cepillo de alambre o un raspador para limpiar las zonas de difícil acceso.
Lubrique el mecanismo de transmisión según las recomendaciones del fabricante. Verifique que las correas, cadenas y engranajes tengan la tensión y alineación adecuadas. Reemplace las piezas desgastadas según sea necesario.
Limpieza de vertederos y deflectores
Los vertederos y deflectores desempeñan un papel crucial en el funcionamiento del clarificador al garantizar una distribución uniforme del flujo y evitar cortocircuitos.
Limpie los vertederos para eliminar cualquier residuo o crecimiento de algas. Utilice un cepillo suave o un paño para limpiar los bordes del vertedero y mantener su suavidad.
Inspeccione los deflectores en busca de daños o desalineación. Límpielos con un chorro de agua a alta presión o con un agente limpiador si es necesario.
Asegúrese de que los deflectores estén instalados y asegurados correctamente.
Controles posteriores a la limpieza
Reinspección
Una vez completada la limpieza, realice una segunda inspección del tanque clarificador. Verifique que todos los componentes estén limpios, sin daños y correctamente instalados.
Asegúrese de que el sistema de eliminación de lodos esté funcionando correctamente y que no haya obstrucciones en las líneas de lodos.
Prueba de funcionamiento
Antes de reiniciar el clarificador de unidad periférica, realice una prueba de funcionamiento. Iniciar el flujo afluente de aguas residuales a baja velocidad y monitorear el funcionamiento del clarificador.
Verifique si hay ruidos, vibraciones o fugas anormales. Mida los parámetros de calidad del agua, como la turbidez, los sólidos suspendidos y el pH, para garantizar que el clarificador funcione de manera eficiente.
Programa de mantenimiento
Establezca un programa de mantenimiento regular para el clarificador de accionamiento periférico. Esto debe incluir limpieza, inspección y lubricación de rutina.
El mantenimiento regular ayudará a prevenir averías importantes y prolongará la vida útil del equipo.
Importancia de la limpieza regular
La limpieza regular del tanque clarificador en los clarificadores de accionamiento periférico ofrece varios beneficios. En primer lugar, mejora la eficiencia del clarificador asegurando una adecuada sedimentación y separación de sólidos de líquidos.
Esto da como resultado un agua tratada de mejor calidad, lo cual es esencial para cumplir con las regulaciones ambientales. En segundo lugar, la limpieza periódica reduce el riesgo de fallos del equipo.
El lodo y los residuos acumulados pueden provocar un desgaste excesivo de los brazos del rastrillo, el mecanismo de accionamiento y otros componentes. Al eliminar estos contaminantes, puede evitar costosas reparaciones y tiempos de inactividad.
Finalmente, una limpieza adecuada ayuda a mantener un ambiente de trabajo saludable. Reduce los olores y el crecimiento de bacterias dañinas, lo que resulta beneficioso para la salud y la seguridad de los trabajadores de la planta.
Aplicaciones del lavado de sólidos con clarificadores
Los clarificadores se utilizan en sectores donde las aguas de proceso contienen partículas sólidas suspendidas o sedimentables. Entre las aplicaciones más comunes se encuentran:
- lavado de áridos;
- producción de hormigón;
- actividades extractivas y canteras;
- procesamiento de piedra y minerales;
- recuperación y reciclaje de materiales;
- procesos industriales con aguas de lavado;
- tratamiento de aguas residuales con residuos sólidos;
- procesos que incluyen la recuperación y reutilización del agua.
Tratamientos de aguas residuales
Los clarificadores eliminan la materia orgánica del agua que la enturbia y provoca mal olor. Forman parte del tratamiento primario o pretratamiento para obtener líquido de alta calidad que se devuelva al sistema central de agua potable.
Minería, canteras y áridos
Los clarificadores se utilizan en el tratamiento de aguas minerales para retirar los metales presentes en el agua y reutilizarla en los diferentes procesos.
Entre sus aplicaciones mineras se encuentran la clarificación de aguas de proceso, la separación de minerales finos, el tratamiento de aguas de mina y el espesamiento de concentrados.
Industria alimentaria y bebidas
El uso de clarificadores en la industria alimentaria permite clarificar los zumos, vinos y obtener agua purificada embotellada.
En aplicaciones de bebidas, los clarificadores se utilizan en el procesado de zumos de frutas, vino, té y café.
Industria petrolera
Los clarificadores se usan en la industria de petróleo y gas para eliminar los aceites en el agua.
Agua potable
En el proceso de potabilización, los clarificadores permiten remover la turbiedad después de la coagulación-floculación, separar los flóculos formados químicamente, preparar el agua para la filtración final y mejorar su calidad organoléptica.
Ventajas del uso de clarificadores
La clarificación permite realizar una separación física entre el agua y los sólidos aprovechando el comportamiento natural de sedimentación de las partículas en el líquido.
- Alta eficiencia en la eliminación de partículas en suspensión.
- Son sistemas versátiles y que pueden automatizarse.
- Son asequibles y reducen los costos en los tratamientos posteriores de agua.
- Contribuyen a preservar la calidad del agua y proteger al medio ambiente.
- Favorecen la recuperación de parte del agua de proceso.
- Reducen la carga sobre los equipos posteriores.
- Limitan las acumulaciones en tuberías y depósitos.
- Mejoran el control de los flujos líquidos y sólidos.
- Integran la clarificación del agua con la gestión de los lodos.
Los beneficios reales dependen siempre de las características del agua de entrada y de la correcta organización de toda la línea de tratamiento.
Clarificación y recuperación del agua de proceso
El tratamiento permite separar el flujo en dos partes: el agua clarificada, recogida en la parte superior; los lodos, concentrados en la zona inferior.
Esta separación puede contribuir a recuperar agua para su posible reutilización en el proceso productivo, concentrar los sólidos en un flujo de lodos más fácil de gestionar, reducir la carga sobre los equipos posteriores y mejorar la gestión de las aguas de proceso.
Los clarificadores de agua son silos de sedimentación en los que los sedimentos sólidos se depositan en el fondo. Se utilizan para separar los sólidos suspendidos de un líquido para clarificar y reciclar el agua, permitiendo ahorrar agua y reducir costos operativos.
El agua clarificada, por vertido superficial del silo, es derivada a un tanque o pozo de almacenamiento para su reutilización.
Datos operativos y mantenimiento
| Parámetro | Valor o característica |
|---|---|
| Tiempo de retención hidráulica típico | 2-4 horas |
| Remoción de sólidos suspendidos en clarificadores primarios | 50-70% |
| Remoción en clarificadores secundarios | 85-95% |
| Reducción de DBO₅ en tratamiento primario | 25-40% |
| Capacidades típicas en tratamiento urbano | 500-50,000 m³/día |
| Diámetros de clarificadores circulares | 6 a 60 m |
| Vida útil con mantenimiento adecuado | 25-30 años |
| Renovación de componentes mecánicos | 10-15 años |
Con mantenimiento adecuado, un clarificador puede operar eficientemente durante 25-30 años. Los componentes mecánicos pueden requerir renovación cada 10-15 años.
El mantenimiento diario consiste en la inspección, la lubricación semanal de los equipos mecánicos y la revisión mensual de desgastes. El sistema es de bajo mantenimiento comparado con otras tecnologías.
Los clarificadores son especialmente aptos para retrofitting en instalaciones existentes, adaptándose a las limitaciones de espacio y sistemas presentes.
Posición del clarificador dentro de la línea de tratamiento
La posición del clarificador depende de la configuración de la línea y de las características de las aguas residuales. Puede instalarse:
- después de una fase de lavado;
- después de un depósito de recogida;
- antes de los equipos de deshidratación de lodos;
- antes de tratamientos más avanzados;
- dentro de un circuito de recuperación de agua;
- entre diferentes fases de un proceso industrial.
El clarificador puede conectarse a bombas, depósitos, tuberías, sistemas de control y equipos destinados a la gestión de los lodos. Para obtener una solución eficaz es necesario considerar toda la línea.
Un clarificador correctamente dimensionado no puede funcionar de forma regular si la alimentación es inestable o si la descarga de los materiales sedimentados no se gestiona adecuadamente.
Elementos constructivos y operación hidráulica
La entrada, la zona de sedimentación, los raspadores, las tolvas, los vertederos, los deflectores y los sistemas de extracción de lodos deben funcionar de forma coordinada para mantener un flujo estable y evitar la resuspensión de partículas.
Dentro del clarificador, ubicado en el perímetro superior interno del silo, hay un canal de desbordamiento con muescas en forma de “V” todo alrededor. Esto optimiza el flujo de salida del agua, permite una decantación adicional y refuerza la estructura del clarificador.
Un sistema de campana reduce la turbulencia del agua entrante y facilita que los lodos se deslicen por gravedad hacia la tolva de recogida, lo que permite que el silo tenga una altura menor en comparación con modelos de cono profundo.
Un centro de gravedad bajo hace que sean más seguros, económicos y efectivos.
Separación centrífuga como tecnología diferente
Las separadoras de discos suelen utilizarse para tareas de separación comerciales e industriales que implican la separación líquido-líquido y sólido-líquido.
La separación sólido-líquido implica eliminar sólidos de un líquido para recuperar subproductos valiosos y descargar el líquido para su tratamiento como efluente; recuperar un líquido valioso de los sólidos y descargar sólidos para su tratamiento como residuo; recuperar sólidos y líquidos como productos valiosos, o eliminar sólidos de un líquido antes de limpiar el líquido antes de la descarga, para evitar la contaminación al medio ambiente.
Una clarificadora es una separadora centrífuga para la separación sólido-líquido, que elimina sólidos tales como partículas, sedimentos, aceite, materia orgánica natural y color de los líquidos de proceso. Al hacerlo, el líquido del proceso se vuelve transparente.
La clarificación por sedimentación y la separación centrífuga son tecnologías diferentes: la primera utiliza principalmente la gravedad dentro de un tanque, mientras que la segunda emplea la fuerza centrífuga para separar fases.
1.3 CLARIFICADORES
Aspectos que deben comprobarse durante la operación
El control operativo debe prestar atención a la distribución del caudal, la velocidad de entrada, el estado de los vertederos, la acumulación de lodos y el funcionamiento de los mecanismos de raspado y extracción.
La calidad del agua clarificada puede evaluarse mediante parámetros como la turbidez, los sólidos suspendidos y el pH. Las variaciones del caudal y de la concentración de sólidos deben considerarse para evitar sobrecargas y desbordamientos de sólidos.
La eficacia del clarificador depende en gran medida del diseño, el control operativo y el manejo adecuado de lodos. Una limpieza y una evacuación regulares ayudan a mantener las condiciones necesarias para que la sedimentación se produzca de forma estable.
tags: #lavado #de #solidos #en #clarificador
Publicaciones populares:
- Cómo limpiar tu MacBook Air de forma segura
- Limitaciones de los cassettes sin filtros de aire
- Guía paso a paso para el pH y el uso de hipoclorito de sodio en la desinfección de efluentes
- Guía de limpieza y mantenimiento de filtros de agua Bosch Serie 4
- Cómo cuidar el filtro de aire seco en tractors
