Modificar la entrada y la salida del sistema de depuración de una piscina desmontable consiste en identificar correctamente las tomas de aspiración y retorno, adaptar las mangueras y conexiones, y mantener cada circuito independiente cuando se utilizan dos depuradoras. La depuradora succiona el agua mediante el skimmer, el sumidero o la toma del limpiafondos, la hace pasar por el filtro y la devuelve a la piscina a través de la boquilla de impulsión o retorno.
Los dos agujeros que tiene, uno es la aspiración, se conecta a la entrada de la sectora que trae la depuradora, ahi conectas tambien la barredera cuando limpies el fondo. El otro es el retorno o impulsor, se conecta a la salida de la valvula selectora. En una piscina con dos depuradoras, cada equipo debe tener identificadas con claridad su entrada de aspiración y su salida de retorno.
Cómo funciona el circuito de entrada y salida
La depuradora de piscina es uno de los elementos más importantes en el proceso de depuración del agua de una piscina. Es importante recordar que es necesario filtrar el agua de cualquier piscina. Al estar al aire libre y recibir luz solar, el agua está sometida a la contaminación que proviene tanto de microorganismos del medio ambiente, como de los usuarios o bañistas.
Con independencia del tipo de filtro del que disponga, las depuradoras para piscinas desmontables tienen un funcionamiento similar. En ellas el agua es succionada por parte de la bomba mediante los skimmers, del sumidero que se encuentra en el fondo de la misma o del limpiafondos. Tras haber sido succionada, el agua pasa por unos filtros cuya función es la de retener las partículas y elementos perjudiciales, devolviendo a continuación el agua, ya totalmente limpia, a la piscina.
Se trata de un circuito cerrado que logra mantener el agua siempre en perfecto estado. La bomba de filtración es el dispositivo que se encarga de hacer circular el agua. El filtro es el recipiente que contiene el medio filtrante (arena, cartucho, diatomeas…) para retener la suciedad al pasar el agua de la piscina.
La válvula selectora es el aparato que dirige el flujo del agua y determina la función de concreta que lleva a cabo la depuradora (filtración, recirculación, lavado, enjuague, vaciado y cerrado).
Elementos que intervienen en la modificación

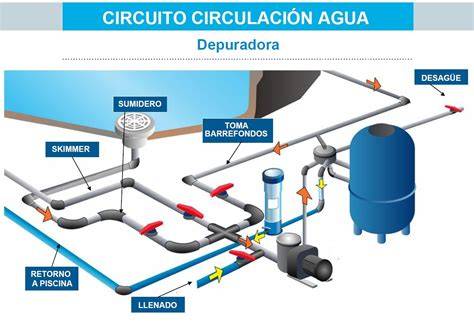

El esquema funcionamiento depuradora piscina no es visible para los usuarios, puesto que está ubicado bajo el terreno o en salas preparadas de forma específica para almacenar los distintos elementos que componen el sistema de filtración.
- Skimmer.
- Sumidero o fondo.
- Toma de limpiafondos.
- Bomba de filtración.
- Válvula selectora.
- Filtro.
- Desagüe.
- Boquilla de impulsión o retorno.
Los únicos elementos visibles son los skimmers, el sumidero o fondo y la toma del limpiafondos, ya que son las vías de entrada del agua al sistema de filtración. Igualmente, la boquilla de impulsión o retorno también se puede ver al tratarse del punto de entrada que tiene el agua para volver al vaso.
Cada depuradora está diseñada para trabajar con su propia bomba, su filtro y sus conexiones de aspiración y retorno. No se debe confundir la entrada de agua al filtro con la salida de agua filtrada hacia la piscina.
Identificar la entrada de aspiración
La entrada de aspiración es el conducto por el que el agua sale de la piscina hacia la bomba. En una instalación sencilla, esta entrada suele proceder del skimmer, aunque también puede estar conectada al sumidero del fondo o a la toma del limpiafondos.
Los dos agujeros que tiene, uno es la aspiración, se conecta a la entrada de la sectora que trae la depuradora, ahi conectas tambien la barredera cuando limpies el fondo.
La toma del limpiafondos puede utilizarse para conectar la barredera durante la limpieza del fondo, siempre que el circuito y la válvula selectora estén preparados para ello. Si se aspira suciedad abundante, conviene seleccionar el modo de vaciado para que el agua sucia salga por el desagüe sin atravesar el medio filtrante.
Los filtros se encuentran compuestos de poliéster y celulosa; y es necesario cambiarlos una vez al año. De igual forma, estas depuradoras deben ser extraídos de manera periódica para limpiarlas y mantenerlas en perfecto estado.
Identificar la salida de retorno
La salida de retorno es el conducto que devuelve el agua filtrada al vaso de la piscina. El otro es el retorno o impulsor, se conecta a la salida de la valvula selectora.
La orientación del impulsor influye en la circulación del agua dentro de la piscina. Si las dos depuradoras se conectan en paralelo, es preferible que ambas aspiren desde puntos adecuados y que los retornos estén orientados para favorecer la circulación general del agua, evitando que un chorro incida directamente sobre la aspiración del otro circuito.
La instalación de una nueva toma de retorno o el desplazamiento de la existente debe hacerse respetando las conexiones del fabricante de la piscina desmontable, porque el liner y la estructura tubular no siempre admiten perforaciones o adaptaciones universales.
Posición de las llaves y sentido de las conexiones
Lo más importante que debe saber el propietario de una piscina sobre las llaves de la depuradora es el significado de su posición. Si la llave está en una postura paralela a la tubería, significa que está abierta, mientras que si está en posición perpendicular significa que la tubería está cerrada.
- Siempre hay que apagar la depuradora antes de hacer cualquier cambio, puesto que nunca se debe manipular una llave mientras la depuradora está encendida.
- No debes dejar las llaves de aspiración (skimmer, limpiafondos y fondo) cerradas cuando la depuradora está encendida, puesto que en este caso la bomba aspira vacío en vez de agua.
- Por tanto, es necesario dejar siempre alguna de las llaves abierta.
- Tampoco tienes que dejar la llave del desagüe cerrada si la válvula selectora se encuentra en posición de ’Lavado’, ‘Enjuague’ o ‘Vaciado’, ya que durante estas operaciones la bomba de filtración impulsa el agua a la tubería del desagüe.
La tubería del desagüe es aquella que tiene un visor transparente y expulsa el agua de la piscina hacia el exterior. Antes de poner en marcha la bomba, hay que comprobar que existe una vía de aspiración abierta y que el agua puede circular hacia el filtro o hacia la salida correspondiente.
Cómo modificar una instalación con una sola aspiración y un solo retorno
Las piscinas desmontables suelen tener una única toma de aspiración e impulsion, que además están en el mismo punto de la piscina muy cerca entre sí. Esta disposición puede limitar la circulación general del agua, porque el agua filtrada puede regresar cerca de la zona por la que se aspira.
La modificación puede consistir en separar las zonas de aspiración y retorno, añadir una toma específica para el limpiafondos o distribuir el caudal mediante válvulas y conexiones independientes. La conexión en paralelo permite que ambas bombas aspiren agua de la piscina y la devuelvan después de pasar por sus respectivos filtros.
También es importante comprobar que las mangueras, las conexiones, las válvulas y los elementos de aspiración soporten el caudal de trabajo. Una instalación mal dimensionada puede provocar pérdidas de carga, entrada de aire, funcionamiento irregular o esfuerzos innecesarios para las bombas.
Materiales y conexiones
Antes de modificar la entrada y la salida, revisa que todas las piezas estén sanas y coge un destornillador. Elige un lugar sólido y nivelado, como puede ser una losa de cemento. Recuerda dejar un espacio para poder acceder a la válvula de control para operar el equipo.
La instalación puede requerir mangueras, abrazaderas, conectores, válvulas de corte y, cuando la configuración lo permita, derivaciones en forma de T. La elección de los diámetros debe corresponderse con las conexiones de la bomba, el filtro y las tomas de la piscina.
Para piscinas desmontables, deberás comprar un filtro de arena desmontable. Para el montaje, primero revisa que todas las piezas estén sanas y coge un destornillador.
Además de seguir el paso a paso indicado por el fabricante, es fundamental tomar algunas medidas de seguridad. El equipo irá conectado a una fuente de alimentación de electricidad con toma a tierra que esté a cuatro metros de la piscina, como mínimo. El cable no debe ir enterrado.
Instalación de la entrada y la salida en un filtro de arena
Para piscinas fijas, la instalación de la depuradora para piscina con filtro de arena es muy simple. En primer lugar, conecta el tanque de la depuradora con la base. Luego une el filtro con la bomba y mete el colector en el tanque.
Pon la arena pero evita que ingrese en el tubo del colector. Instala la válvula. Luego cierra el tanque o depósito, y coloca el manómetro. Por último, conecta la manguera entre la válvula y la bomba, y las mangueras que van de la depuradora a la piscina.
El montaje de los componentes debe respetar el sentido hidráulico del equipo: la aspiración llega a la bomba, la bomba impulsa el agua hacia la válvula selectora y el filtro, y la salida de retorno conduce el agua filtrada de nuevo a la piscina.
El orden básico de montaje incluye los siguientes elementos:
- Fijar la parte inferior del filtro a la base.
- Anclar la bomba a la parte de la base que queda libre.
- Introducir las crepinas en el filtro.
- Rellenar el filtro con arena.
- Colocar la válvula selectora en la parte superior del filtro.
- Unir la bomba de filtración y la válvula selectora mediante una manguera.
- Colocar el manómetro.
- Colocar las boquillas de conexión de la depuradora en las que se acoplan los conductos del circuito de filtración.
Para poder acceder a la válvula desde la parte superior del filtro, es aconsejable una válvula selectora TOP o superior. La válvula va conectada a la tapa superior del filtro.

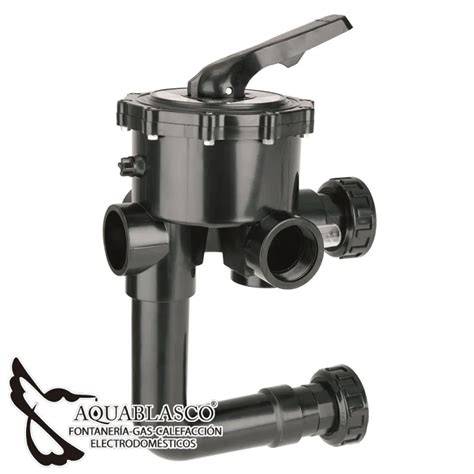

Cómo conectar correctamente la válvula selectora
La válvula selectora dirige el agua hacia distintas rutas según la función elegida. En modo de filtración, el agua procedente de la piscina entra en el circuito, atraviesa el medio filtrante y vuelve por la boquilla de retorno.
En la posición de FILTRACIÓN, el motor coge el agua de la piscina por el skimmer, y la introduce en el depósito de arena por su parte superior. El agua atraviesa el filtro de arriba a abajo depositando las impurezas y partículas de suciedad en la arena, y una vez limpia, sube de nuevo por el tubo difusor para ser devuelta a la piscina.
En la posición de RECIRCULACIÓN, el agua entra y sale de la piscina. Pasa por el cabezal sin pasar por la arena. Esta posición se utiliza para mover el agua de la piscina cuando añadimos algún producto químico, con el fin de disolverlo o distribuirlo mejor.
En la posición de VACIADO o WASTE, el motor coge el agua y la tira por la salida WASTE sin pasar por el depósito de arena. Es muy útil para limpiar el fondo de la piscina cuando está muy sucio o cuando la destapamos después de la temporada de invierno.
En la posición de CERRADO se cierran las 3 salidas de agua del cabezal selector, por lo que no puede entrar ni salir agua. Posición muy útil para limpiar el cestillo de la bomba.
Uso del contralavado y el enjuague
La suciedad que ha ido recogiendo la arena no se desintegra o desaparece, hay que eliminarla y tirarla fuera. Para conseguir esto se utiliza la posición de BACKWASH.
En esta posición el motor coge el agua de la piscina, pero en lugar de introducirla de arriba abajo del depósito, la introduce de abajo para arriba mediante el tubo difusor. Esto hace que el agua “suba” por la arena en sentido contrario al de FILTRACIÓN desprendiendo la suciedad que se ha quedado retenida en la arena y tirándola fuera del depósito por la salida WASTE/DESAGÜE.
Conviene realizarlo cuando la presión del manómetro suba, o el filtro devuelva agua sucia a la piscina. Hay que realizarlo entre 2/5 min dependiendo de la capacidad del filtro de arena. Cuanto más grande el depósito, más tiempo tenemos que estar con el contralavado.
En el enjuague la circulación del agua es la misma que en la posición de FILTRADO, solo que en este caso el agua en lugar de volver a la piscina, se tira fuera por la salida WASTE/DESAGÜE.
El enjuague hay que hacerlo siempre después de un contralavado, de esta manera volvemos a compactar la arena y tiramos fuera cualquier suciedad que haya podido quedar en los conductos después del CONTRALAVADO. Valdrá con mantenerlo entre 30 segundo y 1 minuto dependiendo de la capacidad del depósito de arena.
Siempre que cambiemos de función del filtro de arena lo haremos con el motor apagado. Antes de iniciar la filtración es importante lavar un poco la arena, incluso si es nueva, para quitarle el polvo.
- Enjuague o Rinse durante unos 30 segundos.
- Lavado, contralavado o Backwash hasta que el agua salga limpia.
- Enjuague o Rinse durante otros 30 segundos.
- Apagar la depuradora antes de volver a seleccionar el modo de filtración.
Instalar dos depuradoras: conexión en paralelo
En una piscina desmontable se pueden instalar dos depuradoras, pero la forma de conectarlas es determinante. No tiene mucho sentido ponerlas en serie, ya que uno de los filtros filtrará el agua que ya había filtrado la otra lo que además de no aportar gran cosa, salvo cuando el primer filtro esté sucio, puede incluso forzar la bomba.
Por tanto, no se recomienda colocar una bomba aspirando y otra impulsando como si fueran dos etapas independientes del mismo circuito. Cada depuradora debe disponer de su propio circuito, con su aspiración y su retorno, evitando que una bomba empuje agua hacia la entrada de la otra.
La conexión en paralelo permite que ambas bombas aspiren agua de la piscina y la devuelvan después de pasar por sus respectivos filtros. De esta manera se aumenta el caudal total de circulación, siempre que las dos depuradoras sean compatibles con el volumen de la piscina y que cada circuito esté correctamente instalado.
La instalación en paralelo no consiste en conectar una bomba directamente a la salida de otra. Cada depuradora debe disponer de su propio circuito, con su aspiración y su retorno, evitando que una bomba empuje agua hacia la entrada de la otra.
Esquema de funcionamiento en paralelo
- Cada bomba aspira agua desde la piscina.
- Cada bomba envía el agua a su propio filtro.
- Cada filtro devuelve el agua limpia a la piscina.
- Los dos circuitos pueden funcionar simultáneamente.
Instalar dos equipos puede ser útil cuando una sola depuradora no consigue mover o filtrar adecuadamente todo el volumen de agua, cuando se desea aumentar el tiempo de circulación o cuando se dispone de dos zonas de aspiración y retorno convenientemente separadas.
Sin embargo, en muchas piscinas desmontables la solución más sencilla no es duplicar las depuradoras, sino sustituir la existente por un equipo con una capacidad de filtración adecuada y una bomba correctamente dimensionada.
Por qué no conviene conectar las depuradoras en serie
En una conexión en serie, el agua que sale de una depuradora entra posteriormente en la otra. Esto no suele duplicar la capacidad de filtración de una forma útil, porque el segundo filtro recibe agua que ya ha pasado por el primero.
Además, las dos bombas pueden tener caudales diferentes y no trabajar de forma equilibrada. La segunda bomba podría recibir menos agua de la que necesita, mientras que la primera podría trabajar contra una resistencia excesiva.
Esto puede ocasionar ruido, pérdida de rendimiento, entrada de aire o daños en los equipos. La conexión en serie solo tendría sentido en instalaciones específicamente diseñadas para varias etapas de tratamiento y con componentes compatibles entre sí.
En una piscina desmontable doméstica, generalmente resulta más práctico utilizar una sola depuradora bien dimensionada o dos equipos conecta
Cómo modificar la entrada y salida del sistema de depuración de piscinas desmontables
Modificar la entrada y la salida del sistema de depuración de una piscina desmontable permite mejorar la circulación del agua, adaptar una depuradora distinta o instalar circuitos independientes de aspiración y retorno. La modificación debe mantener claramente separadas la entrada de agua sucia al filtro y la salida de agua filtrada hacia la piscina, y debe realizarse siempre con la depuradora desconectada.
En una instalación básica, el agua sale de la piscina por el skimmer, el sumidero o la toma del limpiafondos, llega a la bomba, atraviesa el filtro y vuelve al vaso por la boquilla de impulsión o retorno. Las depuradoras para piscinas desmontables son sistemas que filtran y limpian el agua de la piscina, eliminando impurezas y asegurando que el agua esté en condiciones óptimas para el baño.
Cómo funciona la entrada y la salida de una depuradora
Con independencia del tipo de filtro del que disponga, las depuradoras para piscinas desmontables tienen un funcionamiento similar. En ellas el agua es succionada por parte de la bomba mediante los skimmers, del sumidero que se encuentra en el fondo de la misma o del limpiafondos. Tras haber sido succionada, el agua pasa por unos filtros cuya función es la de retener las partículas y elementos perjudiciales, devolviendo a continuación el agua, ya totalmente limpia, a la piscina.
Se trata de un circuito cerrado que logra mantener el agua siempre en perfecto estado. La bomba de filtración es el dispositivo que se encarga de hacer circular el agua. Puede ser de velocidad única (funciona a una velocidad fija) o variable (varía la velocidad y el caudal de agua según las necesidades).
El filtro es el recipiente que contiene el medio filtrante (arena, cartucho, diatomeas…) para retener la suciedad al pasar el agua de la piscina. La válvula selectora es el aparato que dirige el flujo del agua y determina la función de concreta que lleva a cabo la depuradora (filtración, recirculación, lavado, enjuague, vaciado y cerrado).
Identificar cada conexión antes de modificarla

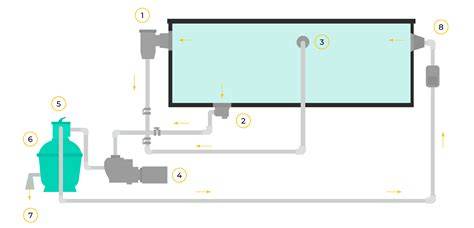

Los elementos principales del circuito son:
- Skimmer.
- Sumidero o fondo.
- Toma de limpiafondos.
- Bomba de filtración.
- Válvula selectora.
- Filtro.
- Desagüe.
- Boquilla de impulsión o retorno.
Los únicos elementos visibles son los skimmers, el sumidero o fondo y la toma del limpiafondos, ya que son las vías de entrada del agua al sistema de filtración. Igualmente, la boquilla de impulsión o retorno también se puede ver al tratarse del punto de entrada que tiene el agua para volver al vaso.
Los dos agujeros que tiene, uno es la aspiración, se conecta a la entrada de la sectora que trae la depuradora, ahi conectas tambien la barredera cuando limpies el fondo. El otro es el retorno o impulsor, se conecta a la salida de la valvula selectora.
En una piscina con dos depuradoras, cada equipo debe tener identificadas con claridad su entrada de aspiración y su salida de retorno. No se debe confundir la entrada de agua al filtro con la salida de agua filtrada hacia la piscina.
Esquema correcto de conexión
El recorrido normal del agua puede organizarse de la siguiente manera:
- El agua sale de la piscina por el skimmer, el fondo o la toma de limpiafondos.
- La tubería de aspiración conduce el agua hasta la entrada de la bomba.
- La bomba impulsa el agua hacia la válvula selectora y el filtro.
- El medio filtrante retiene la suciedad.
- La válvula selectora dirige el agua limpia hacia la tubería de retorno.
- La boquilla de impulsión devuelve el agua a la piscina.
La válvula va conectada a la tapa superior del filtro. La válvula permite intercambiar entre los distintos procesos de lavado, vaciado, recirculación y contra-lavado de la piscina.
Para poder acceder a la válvula desde la parte superior del filtro, es aconsejable una válvula selectora TOP o superior. Una vez realizado el cálculo anterior, y con la ayuda del fabricante, se puede escoger con facilidad el filtro adecuado.
Cómo cambiar la entrada de aspiración
La modificación de la entrada consiste en cambiar, añadir o redistribuir los puntos por los que la bomba toma el agua de la piscina. La aspiración puede proceder del skimmer, del fondo o de la toma del limpiafondos, siempre que la bomba reciba agua suficiente y el circuito permanezca correctamente sellado.
Si se incorpora una segunda toma, cada línea debe quedar correctamente conectada y dimensionada. También es importante comprobar que las mangueras, las conexiones, las válvulas y los elementos de aspiración soporten el caudal de trabajo.
Lo más importante que debe saber el propietario de una piscina sobre las llaves de la depuradora es el significado de su posición. Si la llave está en una postura paralela a la tubería, significa que está abierta, mientras que si está en posición perpendicular significa que la tubería está cerrada.
- La llave paralela a la tubería está abierta.
- La llave perpendicular a la tubería está cerrada.
- La entrada de aspiración debe permanecer abierta cuando la bomba está funcionando.
- Las conexiones deben quedar firmes para evitar entradas de aire.
No debes dejar las llaves de aspiración (skimmer, limpiafondos y fondo) cerradas cuando la depuradora está encendida, puesto que en este caso la bomba aspira vacío en vez de agua. Por tanto, es necesario dejar siempre alguna de las llaves abierta.
Una instalación mal dimensionada puede provocar pérdidas de carga, entrada de aire, funcionamiento irregular o esfuerzos innecesarios para las bombas.
Cómo cambiar la salida o retorno del agua
La salida de la depuradora debe conectarse a la boquilla de impulsión o retorno de la piscina. Esta boquilla es el punto por el que el agua filtrada vuelve al vaso y debe orientarse para favorecer la circulación general del agua.
Si las dos depuradoras se conectan en paralelo, es preferible que ambas aspiren desde puntos adecuados y que los retornos estén orientados para favorecer la circulación general del agua, evitando que un chorro incida directamente sobre la aspiración del otro circuito.
La orientación del impulsor debe favorecer el movimiento del agua en lugar de crear un circuito corto entre la impulsión y la aspiración. Cuando la aspiración y el retorno están muy cerca, el agua puede volver al filtro sin recorrer adecuadamente toda la piscina.
En una piscina desmontable con una única toma de aspiración e impulsión, que además están en el mismo punto de la piscina muy cerca entre sí, puede ser conveniente mejorar la orientación del retorno o añadir puntos correctamente separados, siempre que la estructura y las conexiones sean compatibles.
Instalar una segunda entrada o un segundo retorno
En una piscina desmontable se pueden instalar dos depuradoras, pero la forma de conectarlas es determinante. No tiene mucho sentido ponerlas en serie, ya que uno de los filtros filtrará el agua que ya había filtrado la otra lo que además de no aportar gran cosa (salvo cuando el primer filtro esté sucio), puede incluso forzar la bomba.
Por tanto, no se recomienda colocar una bomba aspirando y otra impulsando como si fueran dos etapas independientes del mismo circuito. Cada depuradora está diseñada para trabajar con su propia bomba, su filtro y sus conexiones de aspiración y retorno.
Conexión en paralelo
La conexión en paralelo permite que ambas bombas aspiren agua de la piscina y la devuelvan después de pasar por sus respectivos filtros. De esta manera se aumenta el caudal total de circulación, siempre que las dos depuradoras sean compatibles con el volumen de la piscina y que cada circuito esté correctamente instalado.
La instalación en paralelo no consiste en conectar una bomba directamente a la salida de otra. Cada depuradora debe disponer de su propio circuito, con su aspiración y su retorno, evitando que una bomba empuje agua hacia la entrada de la otra.
Los dos equipos deben trabajar de forma independiente:
- Cada bomba aspira agua desde la piscina.
- Cada bomba envía el agua a su propio filtro.
- Cada filtro devuelve el agua limpia a la piscina.
- Los dos circuitos pueden funcionar simultáneamente.
Poner en funcionamiento ambas bombas pero en paralelo (en 2 horas filtrarías toda el agua). Instalar dos equipos puede ser útil cuando una sola depuradora no consigue mover o filtrar adecuadamente todo el volumen de agua, cuando se desea aumentar el tiempo de circulación o cuando se dispone de dos zonas de aspiración y retorno convenientemente separadas.
Por qué no conviene conectar dos depuradoras en serie
En una conexión en serie, el agua que sale de una depuradora entra posteriormente en la otra. Esto no suele duplicar la capacidad de filtración de una forma útil, porque el segundo filtro recibe agua que ya ha pasado por el primero.
Además, las dos bombas pueden tener caudales diferentes y no trabajar de forma equilibrada. La segunda bomba podría recibir menos agua de la que necesita, mientras que la primera podría trabajar contra una resistencia excesiva.
Esto puede ocasionar ruido, pérdida de rendimiento, entrada de aire o daños en los equipos. La conexión en serie solo tendría sentido en instalaciones específicamente diseñadas para varias etapas de tratamiento y con componentes compatibles entre sí.
En una piscina desmontable doméstica, generalmente resulta más práctico utilizar una sola depuradora bien dimensionada o dos equipos conectados en paralelo.
Cuándo conviene modificar el circuito
Instalar una segunda depuradora no siempre es la solución más sencilla. En muchas piscinas desmontables la solución más sencilla no es duplicar las depuradoras, sino sustituir la existente por un equipo con una capacidad de filtración adecuada y una bomba correctamente dimensionada.
Si la depuradora actual impulsa poco, antes de añadir una segunda bomba conviene comprobar el estado del cartucho o de la arena, la presión del filtro, la presencia de aire en el circuito, las obstrucciones en las mangueras y la posición del impulsor.
La principal ventaja de utilizar una depuradora es mantener el agua de la piscina limpia y libre de impurezas como hojas, insectos y partículas de suciedad. Las depuradoras reducen la necesidad de utilizar grandes cantidades de productos químicos para mantener el agua en condiciones óptimas.
Elegir el filtro y la bomba después de modificar las conexiones
Lo primero es buscar un dispositivo que tenga una capacidad de filtración que sea capaz de igualar el caudal que tenga la bomba, como mínimo. Además, este caudal debe ir en consonancia con el volumen de la piscina.
Dicho de otra manera, la depuradora depende de la bomba, y esta, a su vez, del volumen de agua que será necesario que mueva para mantener la piscina en el mejor estado. Es importante recordar que la bomba debe ser capaz de mover la misma cantidad de litros/hora que el filtro es capaz de procesar.
Para calcular los metros cúbicos de agua que contiene la piscina, debes multiplicar el largo por el ancho y por el fondo de la piscina. En el caso de una piscina rectangular, se multiplica el largo por el ancho y por el fondo de la piscina.
En una piscina redonda, además de las dimensiones disponibles, es necesario considerar la forma circular para obtener el volumen correcto. En ese caso, el volumen real depende de la forma del vaso y de la altura efectiva del agua, por lo que conviene calcularlo con las medidas interiores y no únicamente con las dimensiones comerciales.
| Parámetro | Referencia |
|---|---|
| Tiempo recomendado de filtración | Todo el volumen de agua en unas cuatro horas o, como máximo, en ocho |
| Cálculo del caudal | Volumen de agua total de la piscina entre cuatro horas de funcionamiento |
| Ejemplo de piscina de 20.000 litros en cuatro horas | Caudal aproximado de 5.000 litros por hora |
| Ejemplo de piscina de 20.000 litros en ocho horas | Caudal mínimo aproximado de 2.500 litros por hora |
Se recomienda que sea capaz de filtrar todo el volumen de agua en unas cuatro horas o, como máximo, en ocho. En todo caso, siempre es aconsejable que exceda el volumen, ya que así se evita que pueda funcionar de manera forzada.
Estos valores son orientativos y deben contrastarse con el caudal real de la bomba, la capacidad del filtro y las pérdidas de carga del circuito.
Tipos de depuradoras compatibles con piscinas desmontables
Depuradoras de cartucho
Las depuradoras de cartucho tienen una menor capacidad de filtrado que los de arena, pero son perfectas para piscinas pequeñas y desmontables. Se caracterizan por tener un cartucho filtrante en su interior que retiene la suciedad del agua.
Este cartucho se puede lavar con una manguera y su sustitución es sencilla. Es una depuradora que funciona con cartuchos de papel reemplazables. Generalmente son muy sencillas de instalar y muy fáciles de limpiar y mantener.
Para ello, únicamente se debe extraer el cartucho de la depuradora y enjuagarlo con una manguera de jardín. Los filtros se encuentran compuestos de poliéster y celulosa; y es necesario cambiarlos una vez al año.
Depuradoras de arena
Las depuradoras de arena son dispositivos que, a pesar de su sencillez, ofrecen una gran eficacia a la hora de lograr el perfecto mantenimiento de la piscina, con independencia del tamaño de esta.
Se encuentran compuestas por un depósito de arena a través del cual circula el agua succionada, haciendo que queden retenidas las impurezas al pasar por la misma, de una manera totalmente natural.
Este sistema de filtración utiliza la arena como agente de filtrado, es decir, el agua de la piscina se limpia al pasar a través del depósito de arena que incorpora el aparato.
El artefacto es ideal para piscinas grandes con un volumen considerable de agua, aunque también sirve para piscinas pequeñas. Requiere de mantenimiento pero no es muy complejo.
Depuradoras monoblock
Pueden ser de arena o cartucho e incluyen la bomba en el mismo equipo. Esto permite que sólo sea necesario conectar la entrada y salida del agua a la piscina para que el equipo esté listo.
Para piscinas desmontables, deberás comprar un filtro de arena desmontable. Para el montaje, primero revisa que todas las piezas estén sanas y coge un destornillador.
Instalación física de la depuradora desmontable
Elige un lugar sólido y nivelado, como puede ser una losa de cemento. Recuerda dejar un espacio para poder acceder a la válvula de control para operar el equipo. En invierno, el equipo debería estar protegido, tenlo en cuenta.
Algunos modelos requieren que el filtro de arena esté fijado al suelo en sentido vertical. Realiza el montaje de los componentes siguiendo las instrucciones. Haz los agujeros para fijar el filtro al pedestal de madera o cemento.
Este debe resistir el peso del equipo. Además de seguir el paso a paso indicado por el fabricante, es fundamental tomar algunas medidas de seguridad.
El equipo irá conectado a una fuente de alimentación de electricidad con toma a tierra que esté a cuatro metros de la piscina, como mínimo. El cable no debe ir enterrado. Lo ideal es que la bomba cuente con un transformador.
Queda prohibido usar la bomba cuando hay personas en la piscina. Desenchufa siempre el equipo con las manos secas antes de limpiar, cambiar la arena o hacer el mantenimiento de la depuradora.
Montaje de los componentes del sistema
- Fijar la parte inferior del filtro a la base.
- Anclar la bomba a la parte de la base que queda libre.
- Introducir las crepinas en el filtro.
- Rellenar el filtro con arena.
- Colocar la válvula selectora en la parte superior del filtro.
- Unir la bomba de filtración y la válvula selectora mediante una manguera.
- Colocar el manómetro.
- Colocar las boquillas de conexión de la depuradora en las que se acoplan los conductos del circuito de filtración.
Para la instalación, conecta las mangueras de entrada y salida de agua según las indicaciones y asegúralas con las abrazaderas correspondientes. Verifica que todas las conexiones estén ajustadas y seguras.
Una vez que la depuradora está correctamente conectada, enciéndela y realiza los ajustes necesarios. Configura el temporizador o el sistema de control según tus preferencias y necesidades.
Asegúrate de que el caudal de agua sea adecuado y que no haya fugas en ninguna parte del sistema.
Llaves, válvulas y cambios de posición
Siempre hay que apagar la depuradora antes de hacer cualquier cambio, puesto que nunca se debe manipular una llave mientras la depuradora está encendida.
Tampoco tienes que dejar la llave del desagüe cerrada si la válvula selectora se encuentra en posición de ’Lavado’, ‘Enjuague’ o ‘Vaciado’, ya que durante estas operaciones la bomba de filtración impulsa el agua a la tubería del desagüe.
La tubería del desagüe es aquella que tiene un visor transparente y expulsa el agua de la piscina hacia el exterior.
Las funciones básicas de un filtro de arena con cabezal de 6/7 vías son 6: filtración, contralavado, enjuague, recirculación, vaciado y cerrado.
Para seleccionar la función adecuada, hay que presionar la palanca del cabezal hacia abajo y girarla hasta hacer coincidir la pestaña con la función deseada. Siempre que cambiemos de función del filtro de arena lo haremos con el motor apagado.
| Posición | Funcionamiento |
|---|---|
| Filtración | El agua atraviesa la arena y vuelve limpia a la piscina. |
| Contr lavado | El agua circula en sentido contrario y expulsa la suciedad por el desagüe. |
| Enjuague | Compacta la arena y conduce el agua sucia al desagüe. |
| Recirculación | El agua pasa por el cabezal sin atravesar la arena. |
| Vaciado | El agua sale directamente de la piscina por el desagüe. |
| Cerrado | Las salidas de agua del cabezal selector quedan cerradas. |
Filtración, contralavado y enjuague
En la posición de filtración el motor coge el agua de la piscina por el skimmer, y la introduce en el depósito de arena por su parte superior. El agua atraviesa el filtro de arriba a abajo depositando las impurezas y partículas de suciedad en la arena, y una vez limpia, sube de nuevo por el tubo difusor para ser devuelta a la piscina.
La suciedad que ha ido recogiendo la arena no se desintegra o desaparece, hay que eliminarla y tirarla fuera. Para conseguir esto se utiliza la posición de BACKWASH.
En esta posición el motor coge el agua de la piscina, pero en lugar de introducirla de arriba abajo del depósito, la introduce de abajo para arriba mediante el tubo difusor. Esto hace que el agua “suba” por la arena en sentido contrario al de FILTRACIÓN desprendiendo la suciedad que se ha quedado retenida en la arena y tirándola fuera del depósito por la salida WASTE/DESAGÜE.
Conviene realizarlo cuando la presión del manómetro suba, o el filtro devuelva agua sucia a la piscina. Hay que realizarlo entre 2/5 min dependiendo de la capacidad del filtro de arena. Siempre se puede detener cuando el agua salga clara.
En el enjuague la circulación del agua es la misma que en la posición de FILTRADO, solo que en este caso el agua en lugar de volver a la piscina, se tira fuera por la salida WASTE/DESAGÜE.
El enjuague hay que hacerlo siempre después de un contralavado, de esta manera volvemos a compactar la arena y tiramos fuera cualquier suciedad que haya podido quedar en los conductos después del CONTRALAVADO.
Valdrá con mantenerlo entre 30 segundo y 1 minuto dependiendo de la capacidad del depósito de arena. Antes de iniciar la filtración es importante lavar un poco la arena, incluso si es nueva, para quitarle el polvo.
Sigue la siguiente secuencia: Enjuague (o Rinse) unos 30 segundos, Lavado (o Contralavado o Backwash) hasta que veas salir el agua limpia y de nuevo Enjuague (o Rinse) otros 30 segundos.
Recuerda que siempre hay que apagar la depuradora antes de cambiar el modo de la válvula. Realizar un lavado y enjuague periódicamente es fundamental para mantener la arena del filtro para piscinas en las mejores condiciones de filtración.
Recirculación, vaciado y cerrado
Con la recirculación el agua entra y sale de la piscina. Pasa por el cabezal sin pasar por la arena. Esta posición se utiliza para mover el agua de la piscina cuando añadimos algún producto químico, con el fin de disolverlo o distribuirlo mejor.
La función de vaciado sirve para tirar el agua directamente fuera de la piscina. El motor coge el agua y la tira por la salida WASTE sin pasar por el depósito de arena.
Es muy útil para limpiar el fondo de la piscina cuando está muy sucio o cuando la destapamos después de la temporada de invierno. De esta forma la suciedad va directamente fuera sin pasar por la arena por lo que la succión es mayor y nos aseguramos que la suciedad recogida no vuelve a la piscina.
Si el fondo está muy sucio y pasamos el limpiafondos en modo FILTRACIÓN, saturaremos de suciedad muy rápido la arena y posiblemente nos devuelva partículas de suciedad a la piscina, por lo que no habremos ganado nada.
Con la posición de cerrado se cierran las 3 salidas de agua del cabezal selector, por lo que no puede entrar ni salir agua. Posición muy útil para limpiar el cestillo de la bomba.
Modificación de la entrada y salida al cambiar la arena
La arena del filtro puede mantenerse en buen estado durante un período de hasta 3-4 años. Sin embargo, si notas que el agua presenta un tono blanquecino o no está tan clara como solía estar, podría ser una señal de que es momento de cambiar la arena de tu filtro.
Normalmente las depuradoras de arena funcionan con arena de sílice que es insoluble en agua y resistente a los productos químicos. Retiene la suciedad del agua de la piscina en la arena ubicada en el interior de la cuba.
La frecuencia del cambio depende directamente de la suciedad media y de la cantidad de arena de depuradora, del uso de la piscina y la época del año. Si vives en un sitio ventoso o el terreno que bordea la piscina es arenoso, es probable que debas aumentar la frecuencia así como el tipo de mantenimiento que realizar sobre el equipo completo.
Las señales de que debes cambiar la arena de depuradora son principalmente dos. La más evidente pero efectiva es la suciedad del agua. Si ya no sale cristalina del filtro, es hora de limpiarlo.
Sin embargo, el indicador técnico más fiable es el registro de un aumento de la presión. Ya que esto demuestra que al agua le está costando pasar por el filtro. Para comprobar el estado de la presión, mira la marca en el manómetro mientras la bomba está en funcionamiento.
Si el registro de la presión está en un rango de entre 5 psi y 10 psi, es señal de que hay que cambiar la arena.
Pasos para cambiar la arena y reconectar las tuberías
Desconectamos de la corriente eléctrica la depuradora y ponemos la válvula selectora en la posición de CIERRE. A continuación cogemos el tapón de invierno y lo ponemos directamente dentro del skimmer.
Esto nos permitirá que el agua de nuestra piscina deje de circular hasta la depuradora. Ahora nos toca desenroscar la manguera que viene de la válvula de retorno y meterla en la piscina, para crear un circuito cerrado y evitar pérdidas de agua.
Ahora solo tenemos que quitar el collar (zuncho) para que podamos quitar la válvula multivías y tener acceso a la arena de nuestra cuba.
Vaciamos la cuba. Es muy importante con una manguera de riego poder enjuagar toda la cuba, la válvula multivías y el colector.
Saca el agua y la arena del interior del depósito con la ayuda de un cazo con cuidado de no dañar las crepinas (los pequeños filtros que forman parte del tubo difusor y que se encuentran en la base del depósito).
Algunos equipos de filtración tienen unos tapones en la base para ayudarnos a vaciarlas cuando ya queda poca arena.
Es fundamental antes de poner la arena nueva, ayudarte de un trapo o una esponja metida a presión dentro del tubo difusor. Normalmente los filtros incluyen una tapa de plástico para cambiar la arena del filtro, algo que evitará que la arena entre al interior del colector.
Una vez vertida la arena nueva, (normalmente se pone 2/3 de su capacidad) vamos a volver a conectar las tuberías de nuestra piscina a la filtración.
Primero, quitaremos el tapón de invernaje del interior del skimmer y volvemos a conectar la tubería que sale de la boquilla de retorno a la válvula selectora a la conexión que indica RETORNO.
Recuerda emplear cinta de teflón nueva para sellar las roscas y emplear abrazaderas metálicas.
Primero, desenchufa el equipo. Abre la tapa y quita la arena de depuradora restante. Lo importante es que compruebes que el tapón de la base esté colocado antes de rellenar el depósito.
Chequea que la arena de depuradora nunca cubra las juntas de la tapa del filtro antes de cerrarlo, para que no se produzcan filtraciones.
Mantenimiento de las conexiones modificadas
Un mantenimiento adecuado y regular de la depuradora es esencial para garantizar su eficiencia y prolongar su vida útil. Dependiendo del tipo de depuradora que utilices, es necesario limpiar o reemplazar el filtro regularmente.
Sigue las instrucciones del fabricante para realizar la limpieza adecuada y asegurarte de que el filtro funcione de manera óptima. Verifica regularmente el caudal de agua de la depuradora y realiza los ajustes necesarios.
Un caudal incorrecto puede afectar el rendimiento de la depuradora y comprometer la limpieza del agua de la piscina. También se han de comprobar las mangueras y ajustar bien las conexiones.
El buen mantenimiento de los filtros hará que el tratamiento químico que apliques después funcione mejor. También es fundamental revisar el correcto funcionamiento de la depuradora y eliminar la suciedad a fondo.
La cristalinidad y pureza del agua depende de la frecuencia del filtrado y del estado del equipo. Por eso, es fundamental realizar el correcto mantenimiento del sistema de filtración.
¿Cómo instalar piscina desmontable Bestway Hydrium Oval? (ES)
Comprobaciones después de modificar el sistema
- La bomba debe aspirar agua sin funcionar en vacío.
- Las conexiones deben permanecer secas y sin fugas.
- La válvula selectora debe cambiarse únicamente con el motor apagado.
- La aspiración y el retorno deben estar correctamente identificados.
- El caudal debe ser compatible con la capacidad del filtro.
- La boquilla de impulsión debe favorecer la circulación general del agua.
- Las mangueras no deben presentar obstrucciones, dobleces ni entradas de aire.
- La presión del manómetro debe mantenerse dentro del rango habitual del equipo.
Cuando hayamos comprobado que todos los elementos de la piscina funcionan, toca dedicarnos a lo que más nos gusta: el agua. Ves la piscina reluciente, revisas que todo funciona perfectamente y esperas a que la calidad de agua se regule adecuadamente.
tags: #modificar #entrada #y #salida #de #depurado
Publicaciones populares:
- Cómo funciona el filtro de partículas en Ford Tourneo Connect
- Guía para limpiar el filtro de la Kobold (aspiradora de mano)
- Guía sobre agua HEPA para bebés: recomendaciones clave
- Tipos de máquinas filtradoras de ósmosis
- Guía médica para seleccionar purificadores de aire y su uso en hogares con asma
