Nivel de Agua en un Filtro Comunicante: Cómo Funciona y Cómo Medirlo

El nivel de agua en un filtro comunicante se determina observando la altura que alcanza el líquido en recipientes conectados hidráulicamente, porque el agua tiende a establecer el mismo nivel cuando los recipientes contienen el mismo líquido y están sometidos a la misma presión. En una instalación de filtración, esta relación permite comprobar el equilibrio hidráulico, detectar diferencias de presión y controlar el estado de ensuciamiento del material filtrante.

La medición de nivel es el proceso de determinar la posición del material, ya sea líquido o sólido, dentro de un contenedor, tanque, silo u otro recipiente. Es crucial en muchas aplicaciones para mantener la eficiencia del proceso, garantizar la seguridad y respaldar la gestión del inventario, y se utiliza en industrias que van desde el tratamiento de aguas y el procesamiento de alimentos hasta la fabricación de petróleo, gas y productos químicos.

Qué es un filtro comunicante

Un filtro comunicante es un sistema en el que dos o más espacios hidráulicos están unidos mediante conductos, pasos internos o conexiones que permiten el desplazamiento del agua. Cuando no existe una diferencia de presión permanente entre los recipientes, el agua se desplaza hasta alcanzar una condición de equilibrio.

En un sistema de filtración, el agua se bombea de un lago hacia un embalse y, después, se limpia mediante un filtro de tambor para eliminar del agua las partículas en suspensión y las impurezas de gran tamaño. Los filtros rellenos de arena y gravilla se utilizan para filtrar las partículas en suspensión.

El agua se hace pasar a través del lecho filtrante mediante presión, con el fin de retener las partículas de suciedad en el material filtrante. Una medición de presión diferencial electrónica monitoriza la suciedad del filtro. En el momento en que este está sucio, se inicia una limpieza automática.

Principio de funcionamiento del nivel en vasos comunicantes

El nivel del agua en los recipientes comunicados depende de la presión hidrostática. La presión hidrostática es proporcional a la altura de la columna de líquido y a su densidad, por lo que el agua se mueve desde la zona de mayor presión hacia la zona de menor presión hasta que las presiones se equilibran.

En un sistema abierto, cuando los recipientes contienen el mismo líquido y están expuestos a la misma presión atmosférica, la superficie del agua tiende a situarse a la misma altura. Si el nivel es diferente, existe una diferencia de presión que provoca el flujo hacia el lado con menor nivel.

El nivel puede dejar de ser igual en ambos lados cuando intervienen una bomba, una válvula cerrada, un filtro obstruido, una diferencia de densidad, una presión aplicada sobre uno de los recipientes o una geometría que produzca pérdidas de carga relevantes. Por ello, la diferencia de nivel no siempre indica un error de medición: también puede representar una condición real del proceso.

Relación entre altura y presión

La mayoría de los sensores de nivel de agua funcionan según el principio fundamental de que la presión hidrostática es directamente proporcional a la altura de la columna de líquido.

El nivel del líquido se calcula mediante la fórmula:

P = ρ × g × H + Po

P = Presión ejercida sobre la superficie del sensor
ρ = Densidad del líquido medido
g = Aceleración gravitacional local
H = Profundidad del sensor debajo de la superficie del líquido, es decir, la altura del nivel del líquido que se va a medir
Po = Presión atmosférica sobre la superficie del líquido

Al convertir esta presión en una señal eléctrica, el sensor infiere con precisión el nivel del líquido, lo que permite un monitoreo confiable de líquidos estáticos o que fluyen.

Qué debe medirse en un filtro comunicante

En una instalación de filtración pueden medirse tres magnitudes relacionadas: el nivel de agua antes del filtro, el nivel de agua después del filtro y la presión diferencial entre ambos puntos. El nivel muestra la altura de la columna de agua, mientras que la presión diferencial permite valorar la resistencia hidráulica del filtro.

La medición de presión diferencial electrónica monitoriza la suciedad del filtro. En el momento en que este está sucio, se inicia una limpieza automática.

Magnitud	Qué indica	Uso principal
Nivel aguas arriba	Altura de agua antes del medio filtrante	Controlar la carga hidráulica de entrada
Nivel aguas abajo	Altura de agua después del medio filtrante	Comprobar la salida y el equilibrio del sistema
Diferencia de nivel	Desnivel entre los dos lados del filtro	Identificar pérdidas de carga y obstrucciones
Presión diferencial	Diferencia de presión entre los puntos de medición	Monitorizar la suciedad del filtro y activar la limpieza

Cuando el filtro está limpio, el agua atraviesa el medio filtrante con una resistencia relativamente baja. A medida que se acumulan partículas, aumenta la resistencia al paso del agua y puede crecer la diferencia de nivel o la presión diferencial entre la entrada y la salida.

En un filtro comunicante abierto, un aumento del nivel en el lado de entrada junto con un nivel inferior en el lado de salida puede indicar una pérdida de carga elevada. En cambio, si los niveles se igualan rápidamente y la presión diferencial permanece baja, el paso hidráulico puede estar funcionando con poca resistencia.

Medición continua y medición puntual

Los sensores de medición de nivel son una parte integral de este proceso, y existen dos categorías principales de tecnologías: medición de nivel puntual y medición de nivel continua.

Medición de nivel puntual

La medición de nivel puntual se refiere a la detección de si el nivel de un material, normalmente líquido, polvo o sólidos granulares, en un contenedor ha alcanzado un punto específico preestablecido. Estos sensores se utilizan normalmente para indicar condiciones como «lleno», «vacío» o un nivel de alarma designado, lo que activa una respuesta de control o una alerta cuando se alcanza ese nivel.

Tipos comunes

Conmutadores de flotador. Cómo funcionan: una coma flotante sube o baja con el material, activando mecánicamente un conmutador. Ideal para: líquidos limpios y no viscosos.
Sensores conductivos. Cómo funcionan: Utilizan electrodos para detectar líquidos conductores. Ideal para: Líquidos a base de agua.
Sensores vibratorios. Cómo funcionan: Una horquilla vibratoria cambia de frecuencia o parará de vibrar cuando se cubre con material. Ideal para: Polvos y sólidos finos.

Aplicaciones clave

Protección contra desbordamientos: alerta cuando un depósito está lleno.
Control de bombas: enciende/apaga las bombas a niveles bajos/altos.
Seguridad y cumplimiento normativo: Garantiza que los materiales peligrosos se mantengan dentro de niveles seguros.

Medición continua del nivel

La medición continua del nivel es un método utilizado para supervisar el nivel exacto de un material, como un líquido, un lodo o un sólido a granel, dentro de un depósito, silo o recipiente en toda la altura del contenedor. En lugar de detectar un solo punto, este tipo de medición proporciona datos en tiempo real e ininterrumpidos sobre la cantidad de material presente, a menudo expresada en porcentaje, volumen o altura.

Para un filtro comunicante, la medición continua permite seguir la evolución del nivel antes y después del medio filtrante, registrar la diferencia de altura y relacionar esos cambios con el caudal, la presión diferencial y el ciclo de limpieza.

Tecnologías para medir el nivel de agua

Medición hidrostática

Funcionalidad: El método se basa en la medición de la presión hidrostática, que es proporcional al nivel de llenado de un líquido.

Ventajas: Robusto y fiable. Adecuado para líquidos con densidades constantes.

Aplicaciones: Medición de nivel en tanques de sedimentación, tanques de ecualización o tanques químicos.

Los sensores de presión hidrostática emplean elementos sensibles de silicio difuso aislados de alto rendimiento o sensores de presión para convertir la presión hidrostática en señales eléctricas. Después de la compensación de temperatura y la corrección lineal, la señal se convierte en una salida estándar, 4-20 mA/1-5 V CC, para el cálculo del nivel.

Sus aplicaciones incluyen la medición del nivel de agua en tanques y embalses, el monitoreo de la profundidad de ríos y el control de nivel de líquidos industriales.

Medición por ultrasonidos

Funcionalidad: Un sensor ultrasónico emite ondas sonoras que se reflejan en la superficie del líquido. El tiempo de tránsito de la señal se utiliza para determinar el nivel de llenado.

Ventajas: Medición sin contacto. Adecuado para medios agresivos o contaminados.

Restricciones: Sensible al vapor, la espuma y las fluctuaciones de temperatura.

Aplicaciones: Control de nivel en depuradoras de aguas residuales, balsas de desbordamiento de aguas pluviales o depósitos de productos químicos.

Los sensores ultrasónicos de nivel de líquido se utilizan para la medición de nivel de diversos líquidos y materiales sólidos en tanques grandes, depósitos abiertos y sitios industriales. Su medición sin contacto permite evitar el desgaste por contacto con el medio.

La precisión de la medición se ve afectada significativamente por la temperatura ambiente y el polvo.

Medición por radar

Funcionalidad: Las ondas de radar, normalmente en la gama de GHz, son emitidas y reflejadas por la superficie del líquido. El tiempo de vuelo de la señal se utiliza para medir la altura.

Ventajas: Mediciones de alta precisión. Funciona independientemente de la presión, la temperatura y la densidad del medio.

Aplicaciones: Medición de nivel en reactores presurizados, biorreactores o depósitos de productos químicos agresivos.

Un sensor de nivel de líquido por radar es un dispositivo sin contacto basado en la reflexión de ondas electromagnéticas. Emite ondas electromagnéticas de alta frecuencia hacia la superficie del líquido, recibe la señal de eco y calcula la altura del nivel del líquido utilizando la diferencia de tiempo o la diferencia de frecuencia.

Su tecnología central de propagación de señales de microondas permite la adaptación a condiciones adversas como altas temperaturas, alta presión, corrosión y vapor. Puede presentar ecos de interferencia, por ejemplo, de las estructuras internas del tanque, que pueden reducir la precisión de la medición.

Medición capacitiva

Funcionalidad: Si cambia el nivel de llenado de un medio, cambia la capacitancia de un sensor que funciona como condensador.

Ventajas: Alta sensibilidad con recipientes pequeños. Adecuado para medición de nivel puntual.

Restricciones: Sensible a la suciedad y a los medios adhesivos.

Aplicaciones: Control de los niveles mínimo y máximo de llenado en pequeños contenedores.

Los sensores capacitivos utilizan dos electrodos metálicos conductores, un electrodo sensor y un electrodo de referencia, para formar una zona de medición. Cuando la sonda del sensor se sumerge en líquido, las propiedades dieléctricas del líquido alteran la capacitancia entre los electrodos, y la capacitancia aumenta a medida que se expande el área sumergida de la sonda.

La detección capacitiva puede emplearse para la detección de nivel no invasiva en tuberías, contenedores sellados y tanques que contienen líquidos corrosivos, gracias al funcionamiento sin contacto. Ofrece alta precisión de medición, sin desgaste por contacto con líquidos, y es adecuada para líquidos no conductores.

La corrosión de los electrodos puede distorsionar los valores de capacitancia, lo que requiere una limpieza o recalibración periódica.

Medición mediante flotador

Funcionalidad: Un flotador sigue el nivel del líquido y activa interruptores mecánicos o proporciona una señal analógica.

Ventajas: Sencillo y rentable. Adecuado para aplicaciones robustas.

Restricciones: Las piezas mecánicas requieren mantenimiento.

Aplicaciones: Control de nivel en contenedores abiertos o tanques de sedimentación.

Un flotador hueco conectado a un brazo sube y baja con el nivel del líquido, empujando el brazo hacia arriba o hacia abajo. El brazo está vinculado a un interruptor magnético o mecánico, para control de encendido/apagado, o a un indicador de nivel, para indicación continua de nivel.

Los sensores de nivel de agua flotante se utilizan en el control de bombas de sumidero de sótanos, la regulación del nivel de agua de inodoros, la medición del nivel de combustible en vehículos y el monitoreo económico del nivel de agua en tanques pequeños.

Ofrecen bajo costo, son compatibles con casi todos los tipos de líquidos y pueden diseñarse para operación pasiva, sin requerir energía. Sus limitaciones son el mayor tamaño frente a otros tipos de sensores y el desgaste mecánico, que requiere inspecciones y mantenimiento frecuentes.

Medición conductiva

Los sensores de conductividad están equipados con dos o más sondas metálicas. Cuando el agua cierra el espacio entre las sondas, completa un circuito eléctrico, lo que reduce la resistencia eléctrica y activa una señal de detección.

Se utilizan para la detección sencilla de fugas en pisos, el monitoreo de desagües en sótanos y las comprobaciones básicas de presencia de agua en entornos residenciales o comerciales ligeros.

Sus ventajas son el bajo costo, la estructura simple y la facilidad de uso. Están limitados a líquidos conductores y son propensos a la corrosión por sonda en entornos hostiles.

Medición óptica

Los sensores ópticos cuentan con componentes de estado sólido, como LED infrarrojos y fototransistores. En el aire, la luz infrarroja está acoplada ópticamente entre el LED y el fototransistor; cuando el cabezal del sensor se sumerge en líquido, la luz se escapa al líquido, interrumpiendo la trayectoria óptica y cambiando la señal de salida del sensor.

Se utilizan para la detección de fugas, la detección de nivel de recipientes pequeños y el control del nivel de agua en electrodomésticos, como lavadoras y lavavajillas.

Ofrecen tiempo de respuesta rápido, no se ven afectados por pequeñas burbujas en líquidos y requieren poco mantenimiento. La luz solar directa y el vapor de agua pueden degradar la precisión de la medición; no son adecuados para aplicaciones al aire libre sin protección.

Medición mediante diafragma

Los sensores de nivel de líquido de diafragma dependen de la presión del aire para accionar un diafragma, que se acopla con un microinterruptor dentro del dispositivo. A medida que aumenta el nivel del líquido, aumenta la presión interna en el tubo de detección, activando el microinterruptor; a medida que el nivel cae, la presión disminuye y el interruptor se reinicia.

Se utilizan para el control de nivel en tanques que contienen varios tipos de líquidos, especialmente en escenarios donde la energía eléctrica dentro del tanque está prohibida.

No requieren energía dentro del tanque, son compatibles con múltiples tipos de líquidos y no existe contacto directo del líquido con el interruptor. Sus componentes mecánicos requieren un mantenimiento periódico debido al desgaste con el tiempo.

Sensores de contacto y sin contacto

Al seleccionar una solución de medición de nivel, es esencial comprender la diferencia entre sensores de contacto y sin contacto. Cada uno tiene sus ventajas dependiendo del tipo de material, los parámetros ambientales y las necesidades de mantenimiento.

Sensores de nivel de contacto

Los sensores de nivel de contacto son dispositivos que tocan físicamente el material que están midiendo, lo que los hace ideales para líquidos o sólidos limpios y estables que no desgastan excesivamente el sensor.

Los tipos comunes incluyen interruptores de flotador, sondas conductoras y sensores de presión hidrostática. Estas tecnologías se eligen a menudo por su simplicidad y eficacia en aplicaciones sencillas como la monitorización de los niveles de agua o combustible.

Una de las principales ventajas de los sensores de contacto es su rentabilidad, ya que suelen requerir una menor inversión inicial. También ofrecen una gran precisión en las condiciones adecuadas y son muy adecuados para sistemas menos complejos debido a su diseño sencillo.

Sin embargo, al estar en contacto directo con el medio, estos sensores pueden requerir un mantenimiento más frecuente. Pueden desgastarse más rápidamente y tener dificultades con materiales corrosivos, pegajosos o propensos a la acumulación, lo que puede afectar a su rendimiento a largo plazo.

Sensores de nivel sin contacto

Los sensores de nivel sin contacto miden los niveles de material sin entrar en contacto físico, sino que se basan en tecnologías como ondas ultrasónicas, radar o señales láser.

Esto los convierte en una excelente opción para aplicaciones difíciles, especialmente aquellas que implican materiales corrosivos, pegajosos o de alta temperatura, y entornos en los que la limpieza o la seguridad son prioritarias.

Su diseño permite lecturas precisas incluso en tanques sellados o presurizados, con una necesidad mínima de mantenimiento. La ventaja clave de los sensores sin contacto es su durabilidad y bajo mantenimiento, ya que la falta de exposición directa al material reduce significativamente el desgaste.

Sin embargo, este rendimiento tiene un coste más elevado y su precisión puede verse comprometida en ocasiones por obstrucciones como espuma, polvo o vapor. Además, estos sensores requieren una trayectoria de señal sin obstáculos para funcionar correctamente, lo que puede suponer una limitación en configuraciones de tanques desordenadas o complejas.

Medición del nivel y presión diferencial del filtro

En un filtro comunicante, el nivel de agua y la presión diferencial deben interpretarse conjuntamente. Un nivel elevado antes del filtro puede ser consecuencia de un caudal de entrada superior a la capacidad de paso, mientras que una diferencia de nivel creciente entre la entrada y la salida puede señalar la acumulación de partículas en el medio filtrante.

La presión diferencial electrónica monitoriza la suciedad del filtro. El sensor puede registrar la diferencia de presión entre dos puntos y generar una señal para un sistema de control.

En una instalación de suministro de agua potable, la tarea de medición es la medición de presión diferencial y el punto de medición es el filtro.

Parámetro	Valor
Rango de medición hasta	0,8 m
Temperatura de proceso	+3 … +10 °C
Presión de proceso	-0,5 … +2 bar
Requisitos especiales	Abrasión

La medición de presión diferencial electrónica monitoriza la suciedad del filtro. En el momento en que este está sucio, se inicia una limpieza automática.

En los filtros de arena y gravilla, la tarea de medición es la medición de presión diferencial y de nivel, y el punto de medición es el tanque de filtración.

Parámetro	Valor
Rango de medición hasta	+3 bar
Producto	Agua sin tratar
Temperatura de proceso	+2 … +15 °C
Presión de proceso	0 … +3 bar
Requisitos especiales	Arena y partículas de piedra del material filtrante

Cómo medir el nivel de agua paso a paso

1. Identificar los puntos hidráulicos

Primero hay que localizar el punto aguas arriba del filtro, el punto aguas abajo y cualquier cámara o tubo comunicante destinado a mostrar la altura del agua. Los puntos deben estar relacionados con la misma referencia de altura para que las lecturas sean comparables.

Si se utiliza un sensor de presión, debe conocerse la posición exacta del sensor debajo de la superficie del agua, porque la profundidad determina la presión hidrostática medida.

2. Comprobar las condiciones de referencia

Hay que verificar si los recipientes están abiertos a la atmósfera o cerrados, si existe una bomba en funcionamiento y si hay válvulas parcialmente cerradas. También deben considerarse la densidad del líquido, la temperatura y la posible presencia de espuma, sedimentos o partículas.

El método de medición se selecciona en función de la aplicación, los requisitos de precisión y las condiciones ambientales.

3. Elegir el sensor

Para un punto de alarma de nivel alto o bajo, puede utilizarse un sensor puntual, un flotador, un sensor conductivo, capacitivo u óptico.
Para conocer continuamente la altura del agua, pueden utilizarse sensores hidrostáticos, ultrasónicos o de radar.
Para evaluar el ensuciamiento del filtro, debe medirse la presión diferencial entre la entrada y la salida.

4. Instalar el sensor

La instalación debe evitar zonas con turbulencias excesivas, burbujas persistentes, espuma o acumulación directa de sedimentos, salvo que el sensor esté diseñado para esas condiciones.

En sensores sin contacto, la trayectoria de señal debe permanecer libre de obstáculos. En sensores de contacto, el elemento de medición debe mantenerse limpio y protegido frente a la acumulación de material.

5. Ajustar el cero y el rango

Antes de poner en servicio el instrumento, hay que establecer el punto cero y el rango correspondiente a la altura máxima que se desea medir. En sensores hidrostáticos también deben tenerse en cuenta la presión atmosférica y la densidad del líquido.

Después de la compensación de temperatura y la corrección lineal, la señal se convierte en una salida estándar, 4-20 mA/1-5 V CC, para el cálculo del nivel.

6. Comparar las lecturas

La lectura de nivel aguas arriba debe compararse con la lectura aguas abajo y con la presión diferencial. Una diferencia creciente puede indicar que el filtro retiene cada vez más partículas o que existe una restricción en el circuito.

Si las lecturas no son coherentes, hay que comprobar la calibración, las conexiones, las líneas de impulso, las válvulas de aislamiento y la posible presencia de aire o sedimentos.

7. Registrar la evolución

El registro continuo permite observar si la diferencia de nivel aumenta progresivamente, si se mantiene estable o si disminuye después de la limpieza automática.

La información es crucial para la automatización de procesos, la prevención de desbordamientos o condiciones de funcionamiento en seco, la optimización de las operaciones y el cumplimiento de las normas de seguridad.

Factores que afectan a la medición

Presión atmosférica

En recipientes abiertos, la presión atmosférica actúa sobre la superficie del agua. Si ambos lados del filtro están abiertos y sometidos a la misma presión, esta presión se compensa al comparar los niveles.

En recipientes cerrados o presurizados, la presión aplicada sobre cada superficie puede ser diferente. En ese caso, el nivel no puede interpretarse únicamente a partir de la altura visible: es necesario considerar la presión del espacio superior.

Densidad y temperatura

La presión hidrostática depende de la densidad del líquido. Los cambios de temperatura pueden modificar la densidad y afectar la relación entre presión y nivel.

El rendimiento se ve afectado por los cambios en la temperatura y densidad del líquido, especialmente en sensores de presión hidrostática.

Espuma, vapor y polvo

Los sensores ultrasónicos pueden ser sensibles al vapor, la espuma y las fluctuaciones de temperatura. Los sensores de radar se adaptan mejor a condiciones adversas como altas temperaturas, alta presión, corrosión y vapor, aunque pueden aparecer ecos de interferencia.

Sedimentos y abrasión

Las partículas suspendidas y los sedimentos pueden obstruir las conexiones de medición o desgastar los componentes expuestos. En las instalaciones de filtración se requieren materiales adecuados para la abrasión y una limpieza periódica de los puntos de medición.

Los materiales homologados según FDA y CE 1935/2004; también homologación local, pueden ser relevantes cuando el sistema se utiliza en el suministro de agua potable.

Obstrucción del filtro

La acumulación de suciedad aumenta la resistencia al paso del agua y puede provocar una elevación del nivel aguas arriba. El filtro puede parecer lleno aunque el volumen total de agua no haya aumentado, porque el caudal de salida se ha reducido.

Una diferencia de nivel creciente debe analizarse junto con el caudal, la presión diferencial y el estado del medio filtrante.

Ventajas de la medición electrónica

La medición electrónica de nivel y presión diferencial permite integrar los datos en sistemas de control, registrar tendencias y activar alarmas o ciclos de limpieza sin intervención manual.

Fiabilidad: Materiales homologados según FDA y CE 1935/2004; también homologación local.
Rentabilidad: Montaje sencillo, ya que se unen dos sensores mediante un cable.
Comodidad: Sensor multivariable: presión diferencial, presión estática y temperatura.
Control automático: El sistema puede iniciar la limpieza cuando el filtro alcanza una condición de suciedad.
Diagnóstico: La comparación entre presión diferencial, nivel y temperatura ayuda a distinguir obstrucciones de fallos de instrumentación.

Los sensores de nivel de agua ofrecen una estructura simple y alta confiabilidad, sin elementos móviles o elásticos, lo que minimiza los riesgos de falla mecánica y elimina la necesidad de mantenimiento regular durante la operación.

Pueden conectarse directamente a medidores con pantalla digital para visualización de valores en tiempo real, o integrarse con varios controladores para establecer límites de nivel superior e inferior para el control automatizado del volumen de agua del contenedor.

El control automático evita los desbordamientos del tanque y el funcionamiento de la bomba en seco, lo que reduce el desperdicio de agua y electricidad. Al evitar la filtración en paredes/techos inducida por desbordamiento, también elimina costosos gastos de reparación.

Aplicaciones del nivel de agua en sistemas de filtración

Tratamiento de agua y aguas residuales

La medición del nivel desempeña un papel fundamental en la gestión del agua y las aguas residuales, desde la supervisión de los niveles de agua en tanques y depósitos hasta la detección de la acumulación de lodos o espuma en los clarificadores.

Una detección fiable del nivel también garantiza un control eficiente de las estaciones de bombeo y ayuda a evitar costosos desbordamientos, lo que la hace esencial para mantener un funcionamiento seguro, conforme y eficiente.

La medición de nivel es un componente esencial en el control y la supervisión de procesos industriales, especialmente en la tecnología del agua y las aguas residuales. Permite detectar con precisión el nivel de llenado en depósitos, contenedores, reactores y masas de agua abiertas.

Control de bombas y válvulas

La medición del nivel permite controlar bombas, válvulas y sistemas de control en función de los niveles de llenado. También permite la dosificación automática de productos químicos y caudales de agua.

La protección de bombas contra el funcionamiento en seco y la prevención de desbordamientos son dos aplicaciones fundamentales de la medición puntual y continua.

Gestión del proceso de filtración

El nivel aguas arriba sirve para controlar la carga que recibe el filtro. El nivel aguas abajo ayuda a verificar que el agua evacuada mantiene una condición estable. La presión diferencial permite programar la limpieza cuando el medio filtrante acumula demasiadas partículas.

La medición de nivel contribuye a la optimización de la gestión de contenedores para minimizar el consumo de energía y productos químicos.

Errores frecuentes al medir el nivel

Confundir nivel con presión diferencial

El nivel representa una altura o una cantidad de líquido. La presión diferencial representa la diferencia de presión entre dos puntos. Ambas magnitudes están relacionadas en un filtro comunicante, pero no son equivalentes.

Usar un sensor puntual para una medición continua

Un sensor de nivel puntual solo indica si el agua ha alcanzado una posición determinada. No proporciona por sí mismo la altura exacta entre ese punto y el fondo o la parte superior del recipiente.

Ignorar la densidad del líquido

La relación entre presión y altura depende de la densidad. Un sensor calibrado para agua puede presentar errores si se utiliza con líquidos de densidad diferente sin realizar la compensación adecuada.

Instalar un sensor ultrasónico en una zona con espuma

La espuma y el vapor pueden dispersar o debilitar el eco ultrasónico. En estas condiciones, la lectura puede fluctuar o perder continuidad.

No limpiar el punto de medición

La suciedad, las partículas y los sedimentos pueden bloquear las conexiones o cubrir el elemento sensor. Una lectura estable no siempre significa que el sistema esté funcionando correctamente si el sensor está contaminado.

No verificar la calibración

La calibración debe comprobarse comparando la lectura electrónica con una referencia física fiable, como una escala de nivel o una lectura manual controlada. Si la desviación aumenta, hay que revisar el sensor, la instalación y las condiciones del proceso.

Selección de la tecnología adecuada

Existe una gran variedad de tecnologías de medición de nivel que se seleccionan en función de la aplicación, los requisitos de precisión y las condiciones ambientales. Pueden dividirse en métodos de medición continua, para determinar el nivel exacto, y mediciones de nivel límite, para detectar niveles específicos, como rebosamiento o mínimo.

Condición de aplicación	Tecnología apropiada
Nivel alto o bajo de alarma	Flotador, conductivo, capacitivo u óptico
Medición continua en agua limpia	Hidrostática o ultrasónica
Tanque cerrado o presurizado	Radar o sensor hidrostático adecuado
Vapor, alta presión o temperatura	Radar
Filtro con acumulación de partículas	Presión diferencial y nivel
Recipiente pequeño	Capacitivo, óptico o flotador

La selección del método de medición adecuado depende de los requisitos específicos, las propiedades del medio y las condiciones ambientales.

Con tecnologías modernas como el radar, los ultrasonidos y los sensores capacitivos, incluso las aplicaciones más complejas pueden realizarse de forma precisa y fiable.

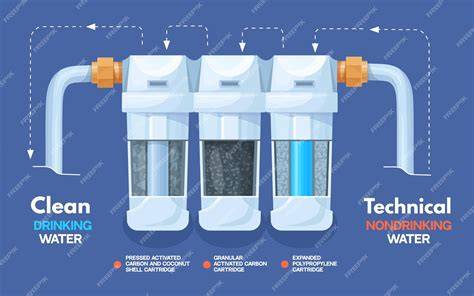

esquema de filtro comunicante nivel agua

Configuración de un sistema de medición

Una instalación completa puede incluir sensores de nivel, sensores de presión diferencial, un transmisor, una barrera de separación, un controlador y un sistema de alarma o limpieza automática.

Una barrera de separación para un suministro eléctrico óptimo de los sensores conectados puede incluir diagnóstico in situ para ver el estado inmediatamente mediante LED y una sencilla interfaz de parametrización mediante zócalos HART para una operación más cómoda.

La barrera garantiza la separación galvánica entre el sensor y el PLC. Puede disponer de una entrada de sensor 4 … 20 mA/HART.

El sensor multivariable puede medir presión diferencial, presión estática y temperatura. El sensor de temperatura integrado evita tener que comprar otros instrumentos de medición de temperatura adicionales.

Una celda de medición protegida contra la humedad mejora la estabilidad a largo plazo y la fiabilidad, mientras que una celda de medición cerámica puede ofrecer elevada resistencia contra partículas corrosivas.

Mantenimiento y verificación del sistema

El mantenimiento debe incluir la inspección de los sensores, la limpieza de las conexiones, la comprobación de las válvulas y la revisión de las líneas de medición. En los sistemas con filtros de arena, gravilla o tambor, también debe comprobarse el estado del medio filtrante y el funcionamiento del ciclo de limpieza.

Una prueba de funcionamiento con el proceso en marcha permite verificar si la señal de nivel y presión diferencial responde correctamente a una variación controlada del caudal o a un ciclo de limpieza.

Si el nivel aguas arriba permanece elevado después de la limpieza, hay que comprobar si el medio filtrante sigue obstruido, si existe una restricción en la salida o si el sensor está dando una lectura incorrecta.

Si la presión diferencial cambia sin que cambien el caudal ni el estado del filtro, deben revisarse las líneas de impulso, las conexiones eléctricas, la calibración y la posible presencia de aire.

La ausencia de una variación de nivel cuando se abre o cierra una válvula también puede indicar que el conducto comunicante está obstruido o que el punto de medición no está correctamente conectado al volumen de agua.

Interpretación práctica de las lecturas

Lectura observada	Interpretación posible
Niveles iguales y presión diferencial baja	Equilibrio hidráulico y baja resistencia del filtro
Nivel alto antes del filtro y nivel bajo después	Pérdida de carga elevada o caudal de salida restringido
Presión diferencial creciente	Acumulación progresiva de partículas en el filtro
Nivel fluctuante	Turbulencia, aire, espuma, caudal variable o señal inestable
Nivel fijo sin respuesta al proceso	Sensor bloqueado, línea obstruida o fallo de comunicación hidráulica
Descenso rápido después de la limpieza	Recuperación del paso hidráulico del medio filtrante

Una lectura debe interpretarse siempre junto con las condiciones de operación. El nivel, el caudal, la presión diferencial, la temperatura y el estado de las válvulas forman un conjunto de datos que permite distinguir una variación normal de una anomalía.

La medición del nivel es indispensable en muchos ámbitos de la gestión del agua: control del proceso, seguridad, mayor eficacia y seguimiento e informes.

TIPOS de SENSORES para MEDIR el NIVEL de AGUA || El ultimo es el MEJOR

Aplicaciones generales de los sensores de nivel de agua

Aplicaciones residenciales

Monitoreo y control del nivel de agua en tanques de agua domésticos.
Control del nivel de agua de los electrodomésticos, lavadoras, lavavajillas, refrigeradores con máquina de hielo o dispensadores de agua y calentadores de agua.
Regulación de nivel de inodoros, lavabos y peceras.
Control de la bomba de sumidero del sótano para evitar inundaciones.
Detección de humedad en paredes y techos mediante sensores de humedad.

Aplicaciones comerciales

Gestión del nivel de agua en hoteles, complejos comerciales y centros comerciales.
Control de nivel de agua de piscinas, residencial y comercial.
Regulación del nivel de agua de torres de refrigeración en edificios de oficinas y hoteles.

Aplicaciones industriales

Control de nivel de agua de calderas y hornos en fábrica.
Control de nivel de bombas de aguas residuales y monitoreo de tratamiento de aguas residuales.
Medición de nivel de líquidos ácido-base y tanques químicos.
Medición del nivel de aceite en camiones cisterna y tanques de combustible.

Diferencia entre sensor de agua y sensor de nivel de agua

Los sensores de agua y los sensores de nivel de agua son componentes fundamentales en los sistemas de monitoreo de líquidos y desempeñan funciones críticas en los sectores residencial, comercial e industrial.

Mientras que los sensores de agua se centran en detectar la presencia de agua líquida o humedad para alertar contra fugas y humedad, los sensores de nivel de agua se especializan en medir la altura del líquido para un control y monitoreo precisos.

Ambos dispositivos funcionan convirtiendo cambios físicos en señales eléctricas, formando la columna vertebral de las soluciones inteligentes de gestión del agua y prevención de riesgos.

Sensor de agua: Un dispositivo versátil diseñado para detectar la presencia de agua líquida o humedad en el aire. Aprovecha principios como la conductividad eléctrica, la capacitancia o la reflexión óptica para identificar el contacto con el agua o la humedad, lo que activa alertas oportunas para la prevención de fugas.
Sensor de nivel de agua: un subconjunto especializado de sensores de agua enfocados en cuantificar la altura de los líquidos, principalmente agua, en tanques, embalses, ríos o contenedores industriales.

Clasificado en tipos de contacto y sin contacto, convierte datos de nivel de líquido en señales eléctricas estandarizadas, por ejemplo, 4-20 mA/1-5 VCC, para monitoreo en tiempo real y control automatizado.

El transmisor de nivel de agua de tipo entrada, una variante común de tipo contacto, se usa ampliamente por su confiabilidad en la conversión de señal de nivel de líquido a eléctrica.

Cómo convierten los sensores el nivel en una señal

Independientemente del tipo, los sensores de agua y los sensores de nivel de agua siguen un ciclo operativo de cuatro etapas para garantizar una detección y respuesta precisas.

Detección: el agua o la humedad interactúan con el elemento central del sensor, por ejemplo, sondas metálicas, LED infrarrojos, diafragmas de presión o transductores ultrasónicos.
Cambio físico: esta interacción altera una propiedad física clave del sistema sensor, como la resistencia eléctrica, la capacitancia, la reflexión de la luz o la presión hidrostática.
Conversión de señal: el sensor traduce el cambio físico en una señal eléctrica mensurable, que se procesa y estandariza para compatibilidad con sistemas de monitoreo o control.
Ejecución de alerta/control: la señal procesada se transmite a un concentrador inteligente, un medidor con pantalla digital o un controlador de automatización, lo que activa acciones como alarmas audibles, activación/desactivación de bombas o registro de datos en tiempo real.

Rangos, diseños y vida útil

Los rangos estándar cubren de 1 a 200 metros, con rangos personalizados disponibles para satisfacer necesidades de aplicaciones específicas.

Los sensores de nivel de agua son adecuados para medición de nivel de líquidos en medios de alta temperatura, alta presión, altamente corrosivos y altamente contaminados. Por ejemplo, la instalación de un medidor electrónico del nivel del agua en las riberas de los ríos permite controlar las mareas.

Permiten una medición de alta precisión de agua, aceite y pastas de alta viscosidad. La compensación de temperatura de amplio rango garantiza que el rendimiento no se vea afectado por la formación de espuma, la deposición o las propiedades eléctricas del medio medido.

La vida útil es normalmente de 4 a 5 años en entornos normales y de 2 a 3 años en condiciones difíciles, lo que reduce los costos de reemplazo.

Los sensores están disponibles en diseños de tipo entrada, tipo varilla recta, tipo brida, tipo rosca, tipo inductivo, tipo rosca y tipo flotador, satisfaciendo las necesidades de medición en todo tipo de ubicaciones.

El bajo consumo de energía es ideal para funcionamiento continuo las 24 horas del día, los 7 días de la semana, adecuado para escenarios de monitoreo remoto alimentados por baterías o energía solar.

tags: #nivel #de #agua #en #filtro #comunicante
