Un panel de cloración para agua potable es un sistema automático que mide la concentración de cloro libre, la compara con un valor de consigna y acciona una bomba dosificadora para mantener la desinfección dentro de los parámetros programados. El equipo puede incorporar control de pH, sondas de temperatura, sensor de caudal, alarmas, registro de datos y comunicación con sistemas de supervisión.
La cloración es el método más habitual para la potabilización de agua logrando una correcta desinfección del agua a partir de determinadas concentraciones de cloro libre en un tiempo de contacto determinado. Por lo general, el tratamiento más adecuado consiste en un sistema automático de dosificación, medición y control de cloro libre en un depósito de tratamiento mediante recirculación del mismo.
De esta forma, se establecerá como consigna un valor adecuado de cloro libre en el depósito que se mantendrá estable en el tiempo mediante medición del equipo y la correspondiente actuación de la bomba dosificadora de cloro. El control de cloro en agua potable no va de “echar cloro y ya”. Va de medir, ajustar y registrar.

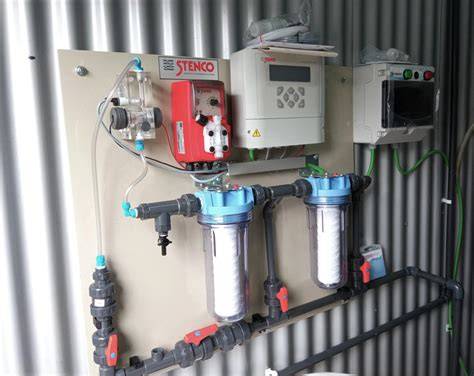

Qué es un panel de cloración para agua potable
Es el cerebro del control de cloro: mide la concentración de cloro libre (la parte activa que desinfecta), compara con el objetivo y actúa sobre dosificadoras o envía alarmas. Mide cloro libre en tiempo real o bajo demanda.
Registra datos para auditoría y trazabilidad. Controla bomba dosificadora y válvulas (según modelo). Alarma por bajo/alto cloro, fallo de sensor o reactivo. Uso típico: ETAP, depósitos, redes de distribución, hoteles, industria alimentaria y cualquier punto crítico de agua de consumo.
El panel de cloración está diseñado para la calidad del agua de consumo humano, garantizando un control preciso de los niveles de cloro para una desinfección segura en redes de abastecimiento, depósitos y sistemas de distribución de agua potable.
Por qué es necesario controlar el cloro
El cloro es el desinfectante más utilizado en aguas potables, piscinas, spas, desinfección en torres de refrigeración, etc. Un aspecto clave para que la limpieza sea correcta es conocer la concentración de cloro que contiene el agua, ya que si es muy alta, puede causar un sabor y olor desagradable en el agua potable (llegando incluso a ser perjudicial), mientras que si es baja y falta cloro, puede causar la proliferación de microorganismos indeseados.
El cloro libre es la fracción activa que desinfecta. El cloro total incluye el libre + combinado (cloraminas). Para potabilidad, controlar el cloro libre es clave.
En ocasiones es importante un control adicional del pH del agua, ya que en aquellos casos en los que el pH sea elevado la cloración no es eficaz siendo necesaria la adición de ácido clorhídrico para mantener el agua en el valor de pH adecuado tanto para su consumo como para su desinfección con cloro.
Cómo funciona un panel de cloración
El controlador con una central de control y dosificación que analiza y ajusta automáticamente los niveles de cloro por Potencial Redox en función de los parámetros configurados. Gracias a su microprocesador digital y display LCD retroiluminado, permite una gestión intuitiva, eficiente y segura, garantizando la calidad del agua potable en todo momento.
Funciona de forma totalmente automática en continuo, inyectando cloro ( o cloro y ph ) sólo en caso de ser necesario, manteniendo el nivel de cloro ( y ph ) en agua en los parámetros programados, es decir, es un equipo analizador dosificador de cloro en continuo automático para aguas de consumo humano.
Por lo general, el tratamiento más adecuado consiste en un sistema automático de dosificación, medición y control de cloro libre en un depósito de tratamiento mediante recirculación del mismo. En depósitos con disponibilidad de corriente eléctrica lo habitual es recurrir a una pequeña recirculación del mismo para favorecer la medida y difusión del cloro así como impedir la presencia de zonas muertas.
En el proceso de recirculación se intercala el panel de medición de cloro libre con control sobre la actuación de la bomba dosificadora manteniendo de forma constante los niveles de cloro libre según los ppm especificados en el parámetro de valor de consigna.

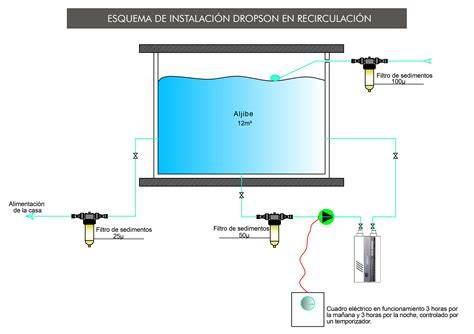

Esquema hidráulico de instalación
El sistema debe aspirar agua de la parte inferior del depósito, pasar por el equipo de cloración y se retorna al depósito por la parte superior mediante una lectura automática en continuo.
No olvidar que estos equipos funcionan mediante recirculación, por lo cual precisan de una bomba de recirculación, el caudal recomendado por el RD 487/2022 es el 20 % del volumen del aljibe o depósito.
Los paneles de cloración no dependen del volumen de el depósito a clorar, lo que va a cambiar es la bomba de recirculación. La normativa vigente indica que el caudal de recirculación debe ser de el 20% de el volumen de el depósito.
En depósitos con disponibilidad de corriente eléctrica lo habitual es recurrir a una pequeña recirculación del mismo para favorecer la medida y difusión del cloro así como impedir la presencia de zonas muertas.
El sistema de cloración debe mantener el agua en movimiento para que la medición sea representativa y la dosificación se distribuya de forma homogénea. El caudal de recirculación debe calcularse de acuerdo con el volumen del depósito y las condiciones concretas de la instalación.
Instalaciones sin alimentación eléctrica
En lugares poco accesibles sin posibilidad de recurrir a alimentación eléctrica lo más habitual es recurrir a una cloración proporcional mediante contador-emisor de impulsos y bomba dosificadora que actuará de forma proporcional a la señal proporcionada por el contador regulando la concentración del agua de entrada.
Mediante un panel solar, batería de gel y regulador de carga se puede alimentar la bomba dosificadora para un funcionamiento totalmente autónomo.
Componentes habituales
Un equipo de cloración de agua potable incluye central de medición y dosificación, prefiltro, sonda de cloro con lectura en ppm y bomba dosificadora de cloro.
El equipo de cloración automática para aguas de consumo humano consta de centralita de medición, prefiltro, sonda de cloro con medición de cloro en ppm, sensor de caudal, bomba dosificadora de cloro y bomba de recirculación.
Aparte se instala kit by-pass para el circuito de recirculación por el panel del agua recirculada e inyección de cloro.
Elementos de medición y dosificación
- Controlador de RH (Cloro) y pH.
- Sondas de Redox + pH + Temperatura (opc.) + Porta Sondas.
- Porta Sondas Filtro Limpiable 50´´ + Filtro de Carbono para la Rápida Calibración.
- Controlador de cloro Redox con bomba dosificadora peristaltica integrada.
- Sonda de Redos de 0 a 1.999 mV.
- Sonda de cloro con lectura en ppm.
- Sensor de paro por falta de flujo para mayor seguridad.
- Electroválvula temporizada de paro para mayor duravidad.
- Filtro de 5 y toma de muestras para un monitoreo eficiente.
Elementos eléctricos y de protección
- Equipo 2 Salidas 4-20 mA.
- 2 Set Points.
- Caja IP65 + Teclado de Membrana y Pantalla Retroiluminada.
- Conector para Control de Nivel.
- Dos salidas TTL de impulsos proporcionales.
- Salida Auxiliar pudiendo asociarse a un Reloj para Temporizar Hipercloraciones, limpieza Sonda, dosificación floculante.
- Salida RS232 (25 m), posibilidad de adaptador a RS485 (300m).
- Slot para tarjeta de Memoria-Registro.
- Relé de Alarma de Máxima, Mínima y Tiempo.
- Enchufe para la Conexión de Bomba.
- Galvanicamente Aislado.
- Panel y Montaje.
La electrónica está aislada galvánicamente con un alto nivel de aislamiento contra las interferencias. El equipo dispone de un menú BASIC que permite controlar las funciones indispensables y un menú FULL que consiente la programación de todas las funciones.
La posibilidad de realizar el mayor número posible de medidas con el mismo tipo de tarjeta electrónica incluye Ph, Redox (mV) y Cl - ppm. La creación de pasos simples de programación facilita el aprendizaje y el manejo del equipo.
Tipos de sondas para medir el cloro
Existen dos tipos de sondas de lectura de cloro en ppm, amperométrica y potenciostática.
| Tipo de sonda | Características | Mantenimiento | Aplicación |
|---|---|---|---|
| Amperométrica | Sonda de cobre-platino; lectura continua y control automático. | Más económica y fácil de mantener, pero precisa que el pH sea estable. | La opción más estable y fiable para la mayoría de las instalaciones. |
| Potenciostática | Sonda con electrolito; lectura más exacta y menos dependiente de las oscilaciones del pH. | Más cara, delicada y compleja; necesita sustitución periódica del electrolito. | Instalaciones que necesitan una precisión extrema y disponen de personal cualificado. |
Sonda amperométrica
Las sondas amperométricas ( cobre-platino )son más económicas y fáciles de mantener, pero la lectura del nivel de cloro precisa tener un nivel de ph estable.
Sonda amperométrica (RECOMENDADA para el 95% de instalaciones): Es la opción más estable y fiable para la mayoría de usuarios. Tiene un mantenimiento muy sencillo, es económica y funciona perfectamente siempre que el pH esté controlado.
Es la opción recomendada para hoteles, campings, depósitos municipales, comunidades, industrias y cualquier instalación sin personal técnico especializado.
Sonda potenciostática
Las sondas potenciostáticas ( electrolito ) pueden medir el nivel de cloro en ppm con mayor precisión y fiabilidad incluso con niveles de ph oscilantes, pero son más caras y su mantenimiento es más complejo, debiendo sustituirse periódicamente el electrolito del interior de la sonda.
Sonda potenciostática (solo para personal cualificado): Ofrece una lectura más exacta, pero requiere mantenimiento técnico especializado. La sonda es delicada, necesita sustitución periódica del electrolito y una manipulación cuidadosa.
Solo se recomienda cuando se necesita una precisión extrema y se dispone de personal cualificado para su mantenimiento.
Métodos de medición del cloro libre
Elegir bien el método define la precisión, el coste operativo y el tipo de mantenimiento. Estas son las dos tecnologías líderes.
| Método | Cómo funciona | Ventajas | Limitaciones | Mejor uso |
|---|---|---|---|---|
| Amperométrico | Sensor electroquímico que genera señal proporcional al cloro libre. | Lectura continua, excelente para control automático; alta sensibilidad. | Requiere calibración y acondicionamiento hidráulico estables. | Plantas y redes con supervisión 24/7 e integración con panel de control para bombas de agua/SCADA. |
| Colorimétrico | Reacción con reactivo (ej. DPD) y lectura óptica del color. | Muy preciso en mediciones puntuales; ideal para verificación. | Uso de consumibles; menos práctico para control continuo. | Laboratorio in situ, validación de línea y control de calidad periódico. |
El método amperométrico es el más adecuado para el control en línea, mientras que el método colorimétrico resulta útil para chequeos puntuales y contraste.
Disponemos de equipos con sondas de medición amperométrica y potenciostática así como sistemas fotométricos de medición de cloro libre, cloro total, pH, rédox y temperatura.
Control combinado de cloro y pH
Dentro de estos modelos puede ser o sólo cloración o cloración + ph ( sulfatado ). Nuestros equipos pueden o sólo clorar o cloración y sulfatado, haciendo la medición en continuo.
El pH condiciona la eficacia del cloro y la estabilidad de la medición. Un panel combinado pH + cloro libre ofrece mayor control.
Cloro libre + pH en el mismo panel permite un control más estable, menos deriva y dosificación más fina.
Estabiliza el pH (habitualmente 6,8-7,6) para lecturas consistentes. Ajusta el valor de pH de acuerdo con la calidad del agua, el proceso y la normativa aplicable a la instalación.
Configuraciones habituales
Panel de cloro libre en continuo
Cloro libre (ppm) en continuo + salida 4-20 mA + relé de dosificación → ideal para depósitos y puntos críticos.
El panel automático de cloro en continuo para depósitos y redes de agua de consumo humano incluye panel con central de medición de cloro libre en ppm, bomba dosificadora de cloro, portasondas con sonda de lectura de cloro amperométrico, sensor de caudal y prefiltro.
Panel de cloro y pH
Cloro libre + pH en el mismo panel → control más estable, menos deriva y dosificación más fina.
En ocasiones es importante un control adicional del pH del agua, ya que en aquellos casos en los que el pH sea elevado la cloración no es eficaz siendo necesaria la adición de ácido clorhídrico para mantener el agua en el valor de pH adecuado tanto para su consumo como para su desinfección con cloro.
Equipo con recirculación
El equipo de cloración automática para aguas de consumo humano consta de centralita de medición, prefiltro, sonda de cloro amperométrica con medición de cloro en ppm, sensor de caudal, bomba dosificadora de cloro y bomba de recirculación.
El sistema de cloración automático para aguas de consumo humano consta de centralita de medición, prefiltro, sonda de cloro potenciostática con medición en ppm, sensor de caudal, bomba dosificadora de cloro, bomba de recirculación y depósito de cloro.
Aparte se instala kit by-pass para el circuito de recirculación por el panel del agua recirculada e inyección de cloro y sistema de válvulas para poder independizar aspiraciones y retorno de cada uno de los depósitos.
Panel hidráulico premontado
El sistema se entrega premontado en un panel hidráulico, facilitando su instalación inmediata y asegurando un funcionamiento óptimo.
Los paneles de cloración son de una fácil instalación, ya vienen premontados y cableados sobre un panel.
La caja de protección IP65 incorpora programador, selector y guardamotor para bomba de suministro. El panel dispone de alojamiento para filtro seguridad, válvula de ajuste y detector de caudal.
La instalación premontada reduce el trabajo de montaje y permite disponer de los principales elementos de medición, filtración, dosificación y protección en una disposición ordenada y accesible.
Integración, comunicaciones y registro
Los paneles modernos ofrecen 4-20 mA, Modbus/RS485 y relés. La integración permite dosificar, registrar y alarmar en tiempo real.
Todos nuestros paneles de cloración tienen salida RS485. La salida RS232 puede utilizarse con posibilidad de adaptador a RS485.
La monitorización remota del sistema puede realizarse mediante un control GSM con descarga de parámetros y cambios en las condiciones de operación y valores de consigna así como el almacenamiento y registro de los parámetros en una tarjeta o lápiz USB.
Es posible integrar un caudalímetro de línea y enclavamientos de seguridad para detener dosificación si no hay flujo. Las salidas de alarma permiten supervisar situaciones de cloro bajo o alto, fallo de sensor, ausencia de caudal y problemas de dosificación.
Alarmas y funciones de seguridad
El control automático debe incorporar medidas que eviten la dosificación cuando el circuito hidráulico no se encuentra en condiciones normales. El sensor de paro por falta de flujo detiene el proceso cuando no existe circulación suficiente.
El relé de alarma de máxima, mínima y tiempo permite avisar de desviaciones del valor programado y de situaciones prolongadas de funcionamiento.
El temporizador para comenzar a leer antes de dosificar permite la polarización que necesita previamente la célula.
Añade caudalímetro de línea y enclavamientos de seguridad para detener dosificación si no hay flujo.
Calibración y mantenimiento
Calibra según manual (p. ej., mensual/trimestral) y tras cambios de reactivo o sensor. Purga el lazo de muestreo para evitar bolsas de aire.
Verifica con método colorimétrico como control de calidad periódico. Registra eventos: usa un cuaderno o CMMS para auditorías.
Es imprescindible disponer de un analizador de cloro manual (fotómetro o kit DPD1). Este equipo es necesario para sincronizar la lectura de la sonda del panel con el nivel real de cloro en el agua durante la puesta en marcha.
Las mediciones manuales también permiten contrastar periódicamente el valor indicado por el sensor en continuo y detectar desviaciones de lectura antes de que afecten a la desinfección.
El mantenimiento debe incluir la revisión del prefiltro, la limpieza de la célula o sonda, la comprobación del caudal, la inspección de los tubos de dosificación y la sustitución de los consumibles que correspondan al tipo de sensor.
Criterios para elegir un panel
Rango y precisión
Rango típico potable: 0,2-1,0 ppm (ver normativa local). Resolución y exactitud acordes a auditoría sanitaria.
En muchas redes de consumo: 0,2-1,0 ppm de cloro libre (ver tu normativa local). Ajusta según tiempo de residencia y calidad de agua.
Instalación y mantenimiento
Módulos plug & play, menús claros y autocalibración guiada. Disponibilidad de repuestos y soporte técnico.
La disponibilidad de repuestos y consumibles debe tenerse en cuenta, especialmente cuando la instalación no puede permanecer fuera de servicio durante largos periodos.
Integración
Salidas 4-20 mA, Modbus/RS485, relés programables. Compatibilidad con SCADA y con el panel de control para bombas de agua.
La integración con sistemas de supervisión permite consultar valores medidos, registrar tendencias, gestionar alarmas y modificar los parámetros autorizados de operación.
Robustez
IP adecuado, materiales resistentes a humedad y químicos. By-pass de muestreo estable para el sensor.
La caja IP65 protege los componentes eléctricos frente a las condiciones habituales de humedad y salpicaduras de una sala de tratamiento.
Seguridad
Alarmas por umbral, fallo sensor, sobrecloración. Eventos con sello de tiempo para trazabilidad.
El sistema debe impedir la dosificación cuando no haya flujo y debe avisar cuando los valores se sitúen fuera de los límites programados.
Coste total
CapEx + OpEx: consumibles, calibraciones, sustitución de sensores.
La elección debe considerar el coste del equipo, la bomba de recirculación, los productos químicos, las calibraciones, el mantenimiento y la sustitución de sondas o electrolitos.
Cumplimiento normativo y trazabilidad
El panel de dosificación y control de cloro en continuo está diseñado para cumplir con el RD 487/2022, el RD 614/2024, el RD 3/2023 (agua de consumo) y el Código Técnico de la Edificación (CTE).
Estos equipos son idóneos para el tratamiento de potabilización mediante cloración de ETAP y depósitos de aguas de consumo humano.
La normativa vigente exige un control continuo, estable y trazable del nivel de desinfectante dentro del PPCL/PSL. Este equipo realiza lectura automática en continuo y dosificación proporcional, garantizando que el cloro libre se mantenga dentro de los valores exigidos por Sanidad en depósitos, acumuladores y redes interiores.
Los requisitos concretos deben verificarse según el tipo de instalación, la calidad del agua, el sistema de distribución y la normativa aplicable en cada caso.
Aplicaciones
El uso típico incluye ETAP, depósitos, redes de distribución, hoteles, industria alimentaria y cualquier punto crítico de agua de consumo.
- Depósitos y aljibes de agua potable.
- Redes interiores de distribución.
- Plantas de tratamiento de agua potable.
- Hoteles, campings y residencias.
- Ayuntamientos y depósitos municipales.
- Industrias alimentarias.
- Edificios públicos.
- Instalaciones con acumuladores y puntos terminales de agua.
Si su agua procede de una acometida de agua pública, ya viene tratada y lo que precisa es estabilizar el nivel de cloro conforme a RD 487/2022 de legionella, este es el panel que usted precisa.
Paneles, bombas dosificadoras y skids
Aparte, y como soluciones más económicas, aunque con una lectura no tan exacta, estarían las bombas dosificadoras automáticas.
Hidritec realiza proyectos para potabilización de aguas mediante sistemas automáticos de cloración estudiando cada caso concreto para tratamientos en depósitos de agua potable, dosificación en tubería proporcional al caudal mediante contador-emisor de impulsos, etc.
De forma opcional, Hidritec suministra skids de control de cloro y/o pH totalmente montados sobre bastidor de acero inoxidable y planchas de polipropileno termosoldado incluyendo bomba de recirculación, cuadro eléctrico de control, depósito de químicos, bombas dosificadoras y cañas de aspiración con sensor de nivel y alarma por falta de producto químico.
El skid de cloración puede suministrarse con la configuración necesaria según los parámetros de medida, tamaño del depósito, etc.
Preguntas frecuentes
¿Qué diferencia hay entre cloro libre y cloro total?
El cloro libre es la fracción activa que desinfecta. El cloro total incluye el libre + combinado (cloraminas). Para potabilidad, controlar el cloro libre es clave.
¿Cuál es el rango habitual de consigna?
En muchas redes de consumo: 0,2-1,0 ppm de cloro libre (ver tu normativa local). Ajusta según tiempo de residencia y calidad de agua.
¿Cada cuánto debo calibrar?
Depende del fabricante y del método. Como guía: mensual/trimestral y siempre tras sustituciones o cambios de proceso.
¿Necesito medir pH además del cloro?
Sí. El pH condiciona la eficacia del cloro y la estabilidad de la medición. Un panel combinado pH + cloro libre ofrece mayor control.
¿Puedo integrar el panel con SCADA o con mi panel de bombas?
Los paneles modernos ofrecen 4-20 mA, Modbus/RS485 y relés. La integración permite dosificar, registrar y alarmar en tiempo real.
¿El panel depende del volumen del depósito?
Los paneles de cloración no dependen del volumen de el depósito a clorar, lo que va a cambiar es la bomba de recirculación.
La normativa vigente indica que el caudal de recirculación debe ser de el 20% de el volumen de el depósito.
¿Por qué se necesita una bomba de recirculación?
En depósitos con disponibilidad de corriente eléctrica lo habitual es recurrir a una pequeña recirculación del mismo para favorecer la medida y difusión del cloro así como impedir la presencia de zonas muertas.
¿Qué configuración conviene elegir?
El amperométrico es adecuado para control en línea y mantenimiento sencillo, mientras que el potenciostático se reserva para instalaciones que necesitan una precisión extrema y disponen de personal cualificado para su mantenimiento.
